图：

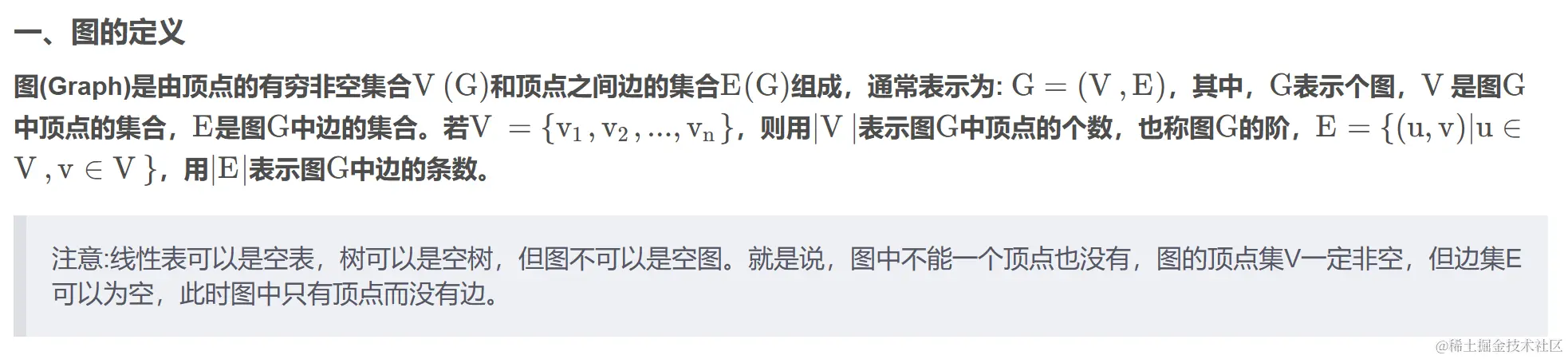

图的定义：

图是一种抽象的数据结构，它由节点（顶点）和连接这些节点的边组成。图可以用来表示各种关系，比如网络中的通信连接、社交网络中的人际关系等。图可以是有向的（边有方向）或无向的（边没有方向），可以是带权重的（边有权重）或不带权重的。在图的表示中，通常使用邻接矩阵或邻接表等数据结构来存储图的信息。

除此之外，图我们一般称元素，我们一般称作顶点。

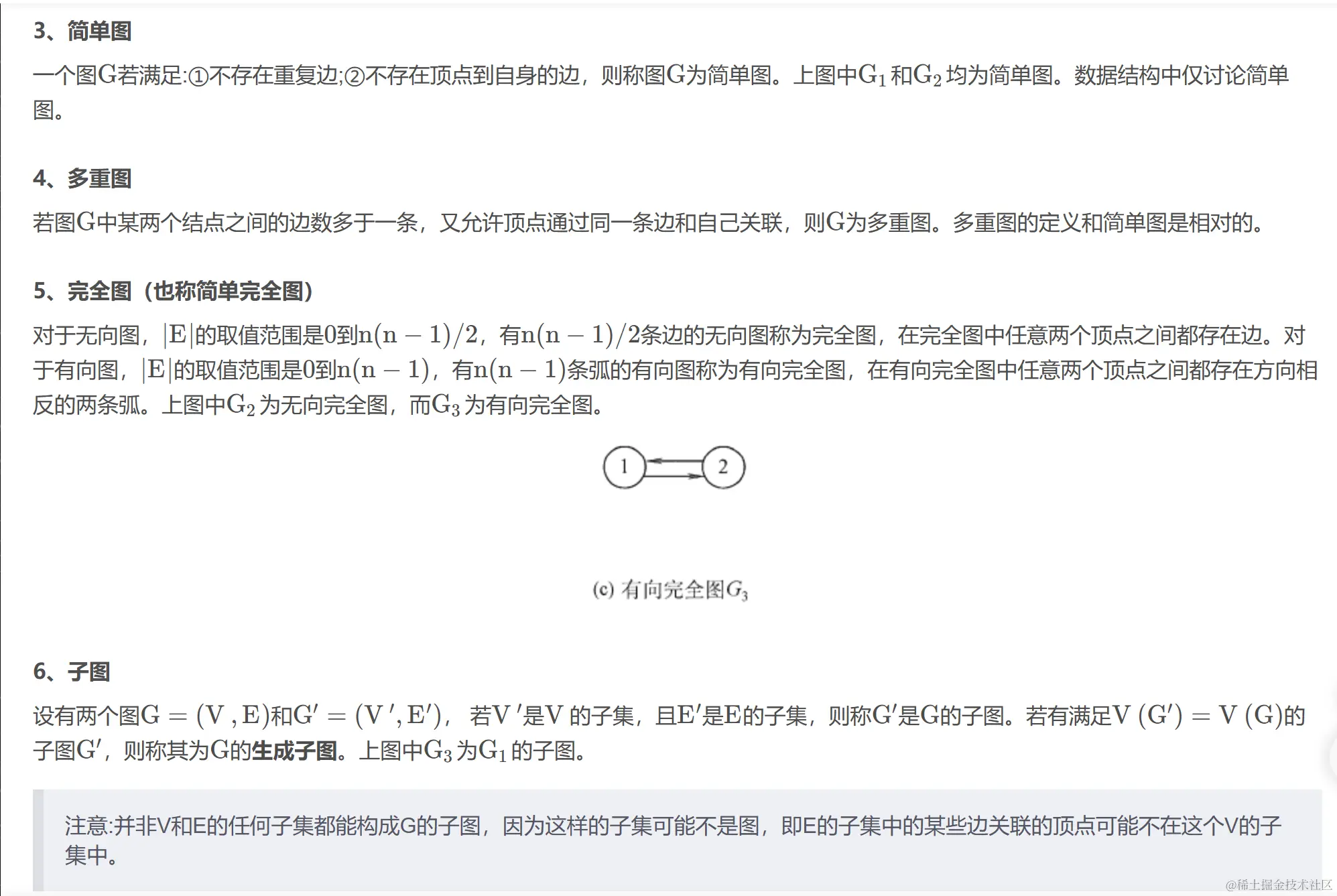

图的一些基本概念：

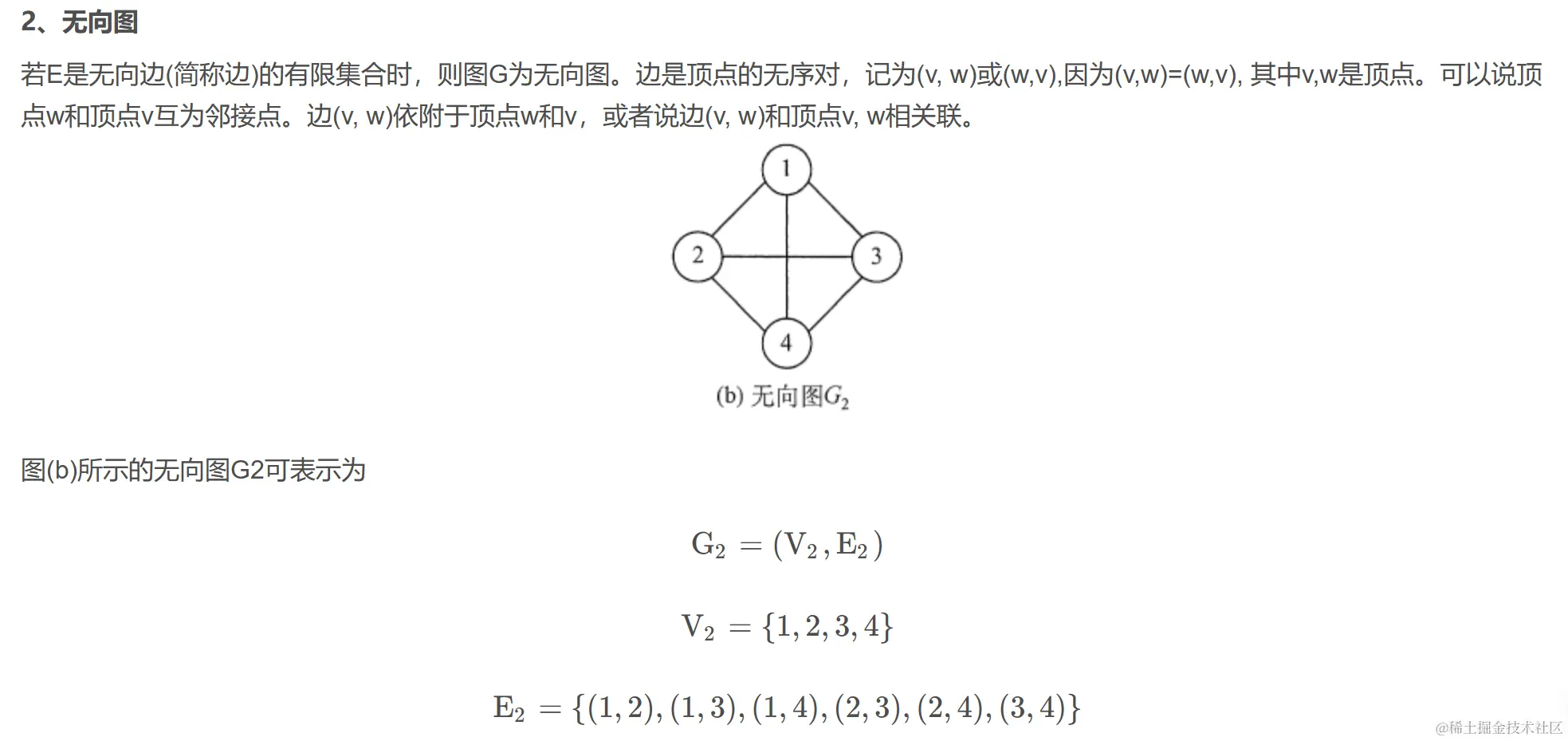

无向边：

若两个顶点间的边没有方向，则为无向边，记作(vi,vj)，因为没有方向，也可写成（vj,vi),如果图任意两个顶点之间都是无向边，则为无向图。

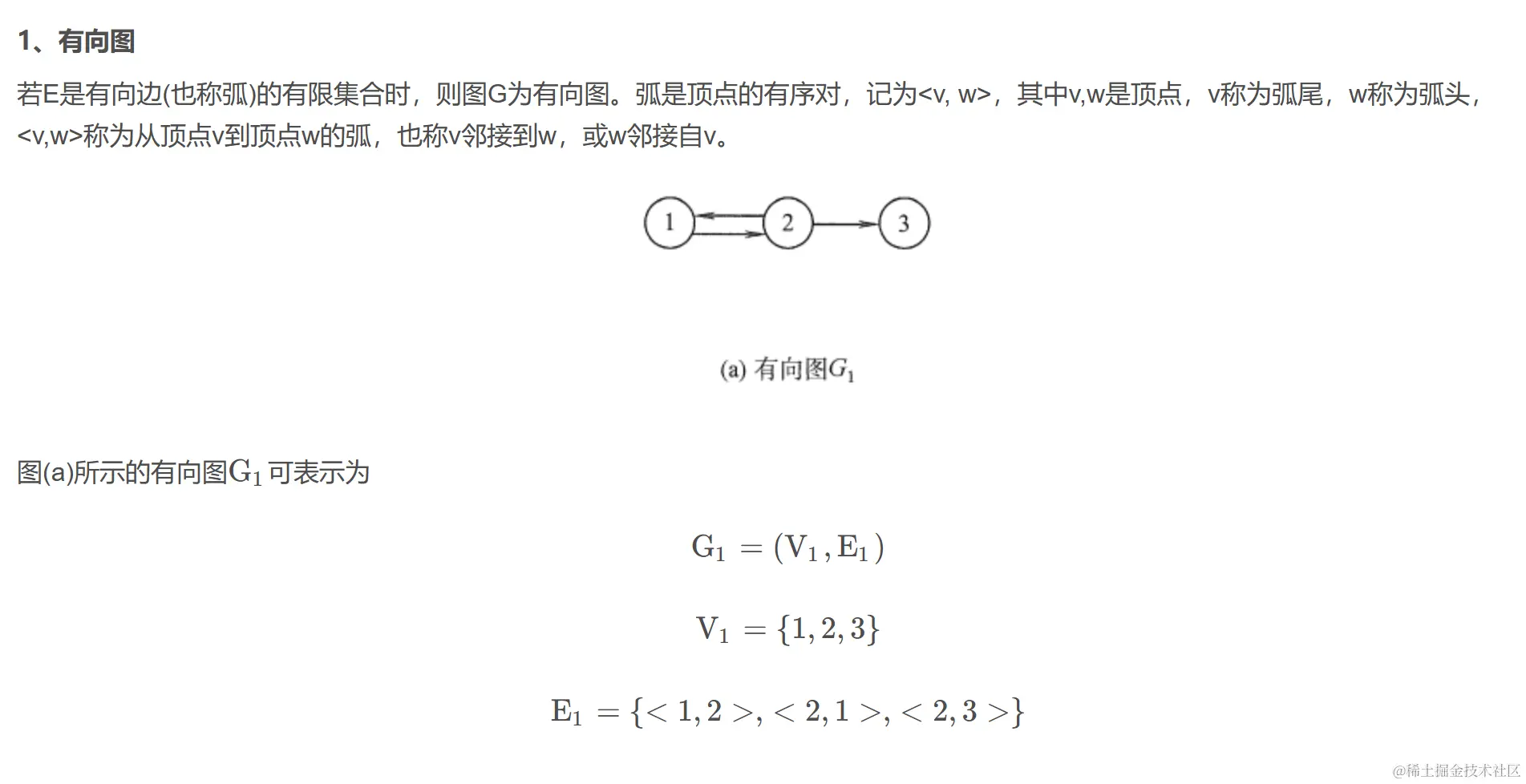

有向边：

若两个顶点间的边有方向，则为有向边，记<vi,vj>，vi是弧尾，vj是弧头，如果图任意两个顶点之间都是有向边，则为有向图。

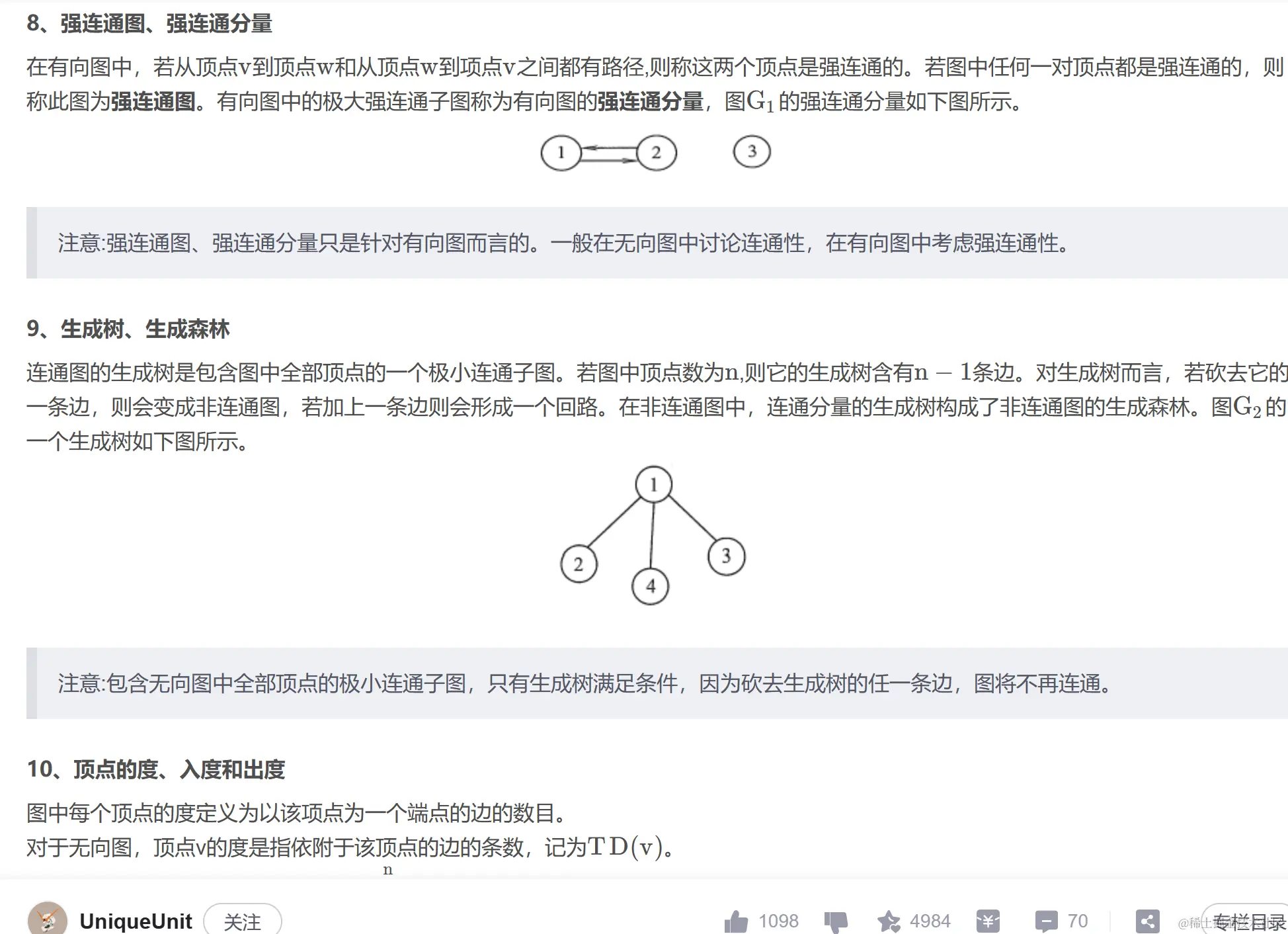

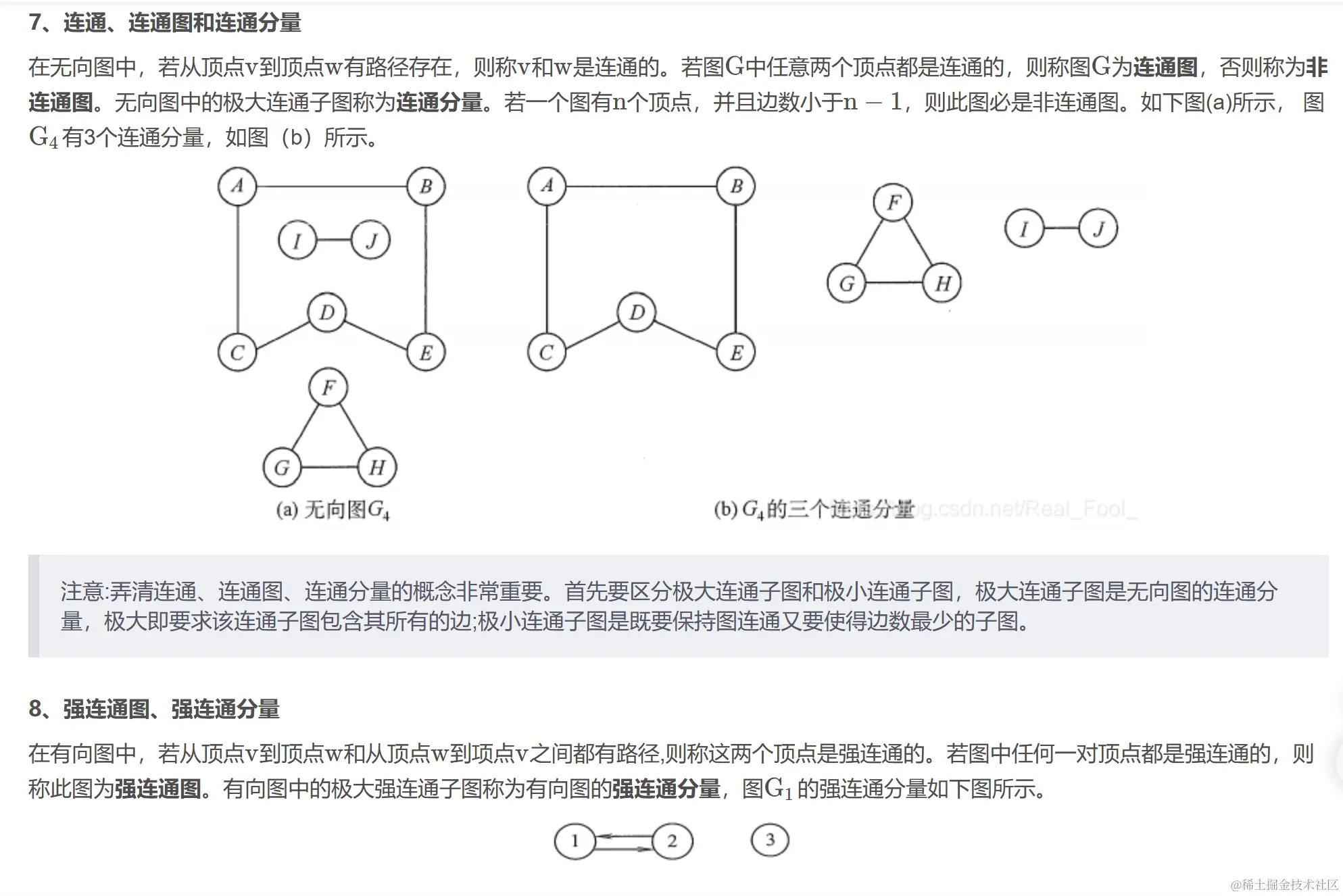

注意连通分量的概念：

1.要是子图。

2.子图要连通。

3.连通子图要有极大顶点数。

4.有极大顶点数的连通子图包含依附于这些顶点的所有边。

对于一个图：

如果它有n个顶点：

1.如果边小于n-1条边，则为非连通图。

2.如果多于n-1条边，则必定构成了一个环。

3.如果等于n-1，则不一定为生成树，可能压根不连通。

下面再来看看图的储存结构：

一：邻接矩阵：

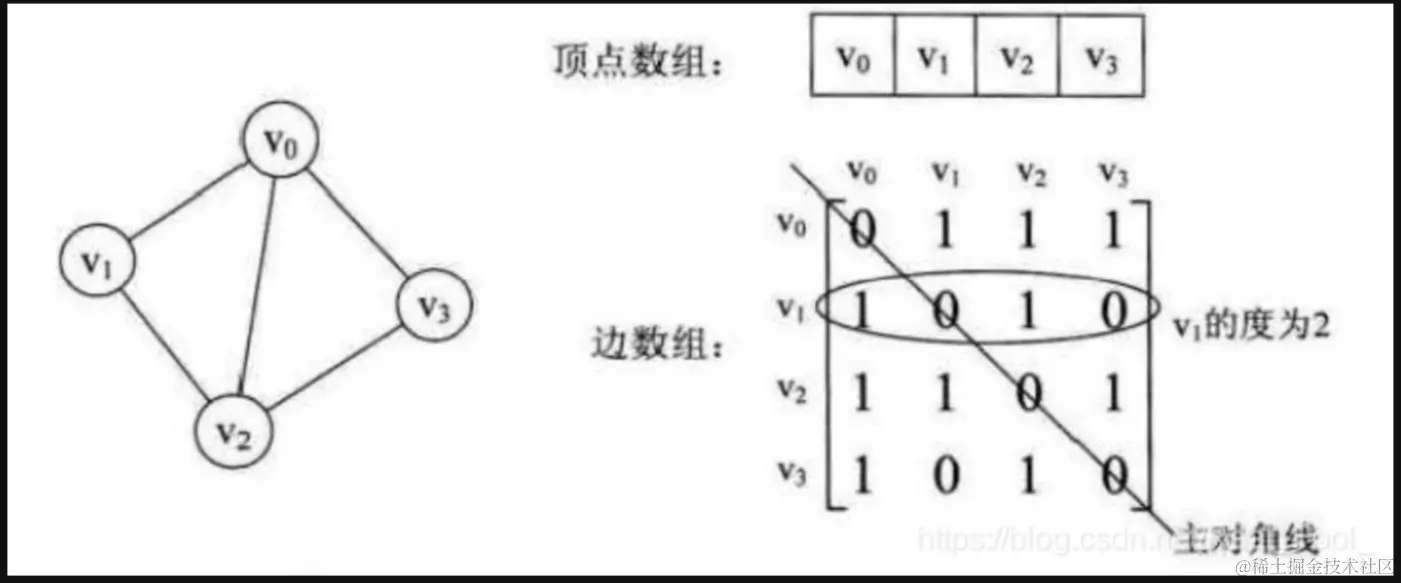

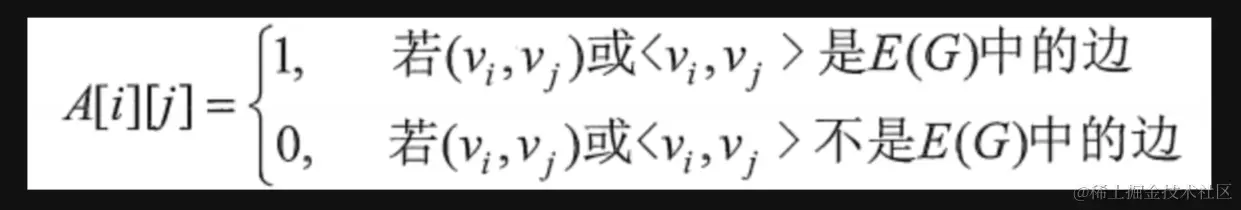

图的邻接矩阵(Adjacency Matrix) 存储方式是用两个数组来表示图。一个一维数组存储图中顶点信息，一个二维数组(称为邻接矩阵)存储图中的边或弧的信息，无向图如图所示：

二维数组中值为1，则不存在该边，反之则存在，上图中对角线为0是因为不存在到自身的边或者不存在该边，我们能发现无向图的边数组是一个对称矩阵（满足ai j==aj i）。

对于这样的数组：

1.某个顶点的度，就是这个顶点vi在第i行（或者i列）的元素之和，比如v1=1+0+1+0=2.

2.顶点vi的所有邻接点就是将第i行元素扫描一遍，为1则是邻接点。

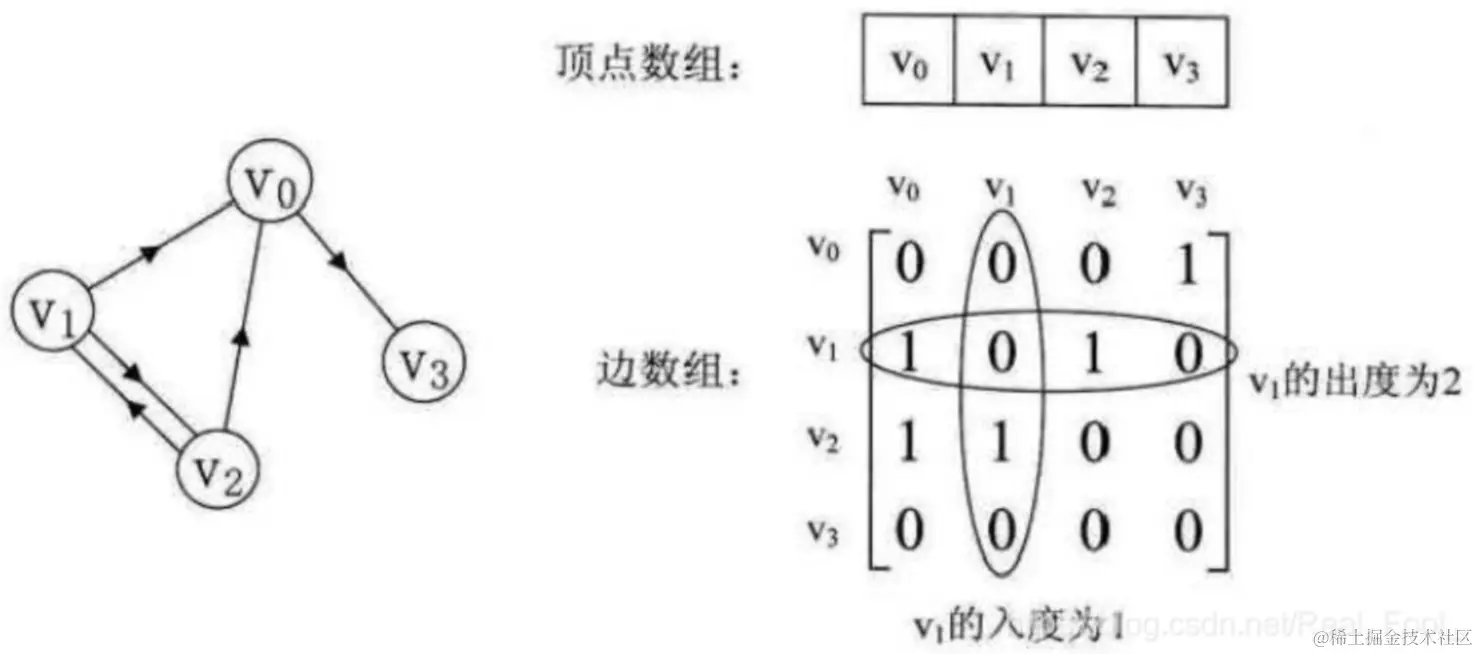

有向图：

0. 主对角线上数值依然为0。但因为是有向图，所以此矩阵并不对称。

0. 有向图讲究入度与出度，顶点v1的入度为1,正好是第v1列各数之和。顶点v1的出度为2，即第v1行的各数之和。
1. 与无向图同样的办法，判断顶点vi 到vj是否存在弧，只需要查找矩阵中A [ i ] [ j ]是否为1即可。

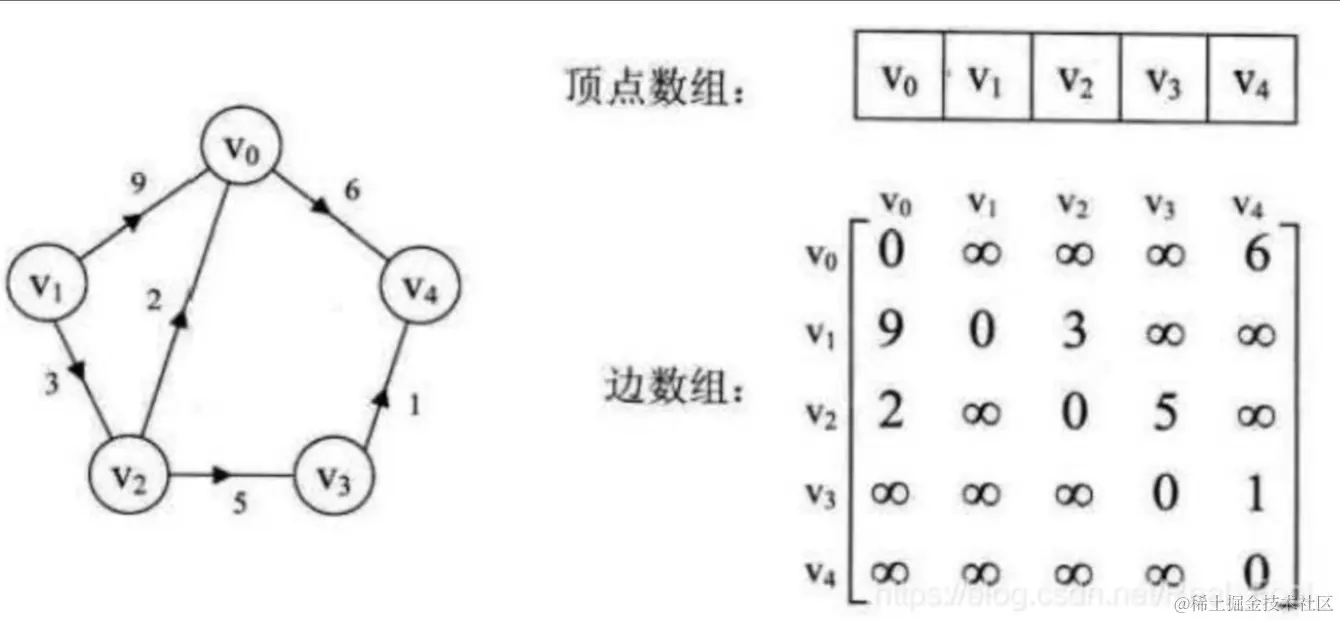

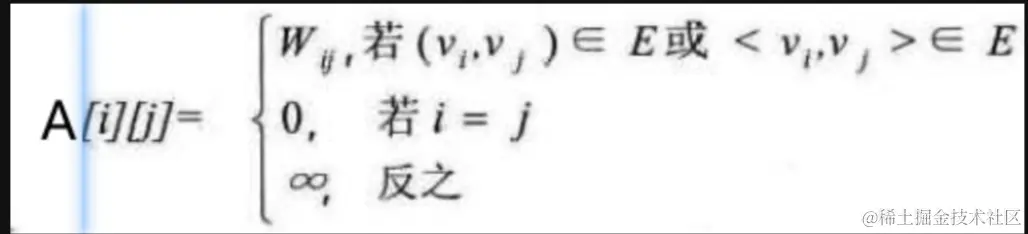

网：每条边上带权的图叫网，那我们怎么样把这些权值储存下来呢：

如图所示：

wi j表示权值，无穷表示一个计算机允许的，大于所有边的权值的值。

那么我们可以创建一个由邻接矩阵创建的图：

下面是一个创建无向网图的示范：

#include <stdio.h>
#define INFINITY 65535
typedef int my_int;
typedef char my_char;
struct graph {
    int numsnodes;
    int numsedges;
    my_char vex[100];
    my_int arc[100][100];
​
};
void creategraph(struct graph*G) {
    printf("请输入顶点数和边数\n");
    scanf("%d %d", &G->numsnodes, &G->numsnodes);
    for (int i = 0; i < G->numsnodes; i++) {//读入顶点信息
        scanf("%d", &G->vex[i]);
    }
    for (int i = 0; i < G->numsnodes; i++) {//初始化为极限值
        for (int j = 0; j < G->numsnodes; j++) {
            G->arc[i][j] = INFINITY;
        }
    }
    for (int k = 0; k < G->numsedges; k++) {
        int i, j, w;
        printf("输入边的下标i，j以及权w\n");
        scanf("%d %d %d", &i, &j, &w);
        G->arc[i][j] = w;
        G->arc[j][i] = w;//无向图对称
    }
}
int main() {
    struct graph G;
    creategraph(&G);
    return 0;
}

二：邻接表：

数组和链表相结合的储存方式叫邻接表。

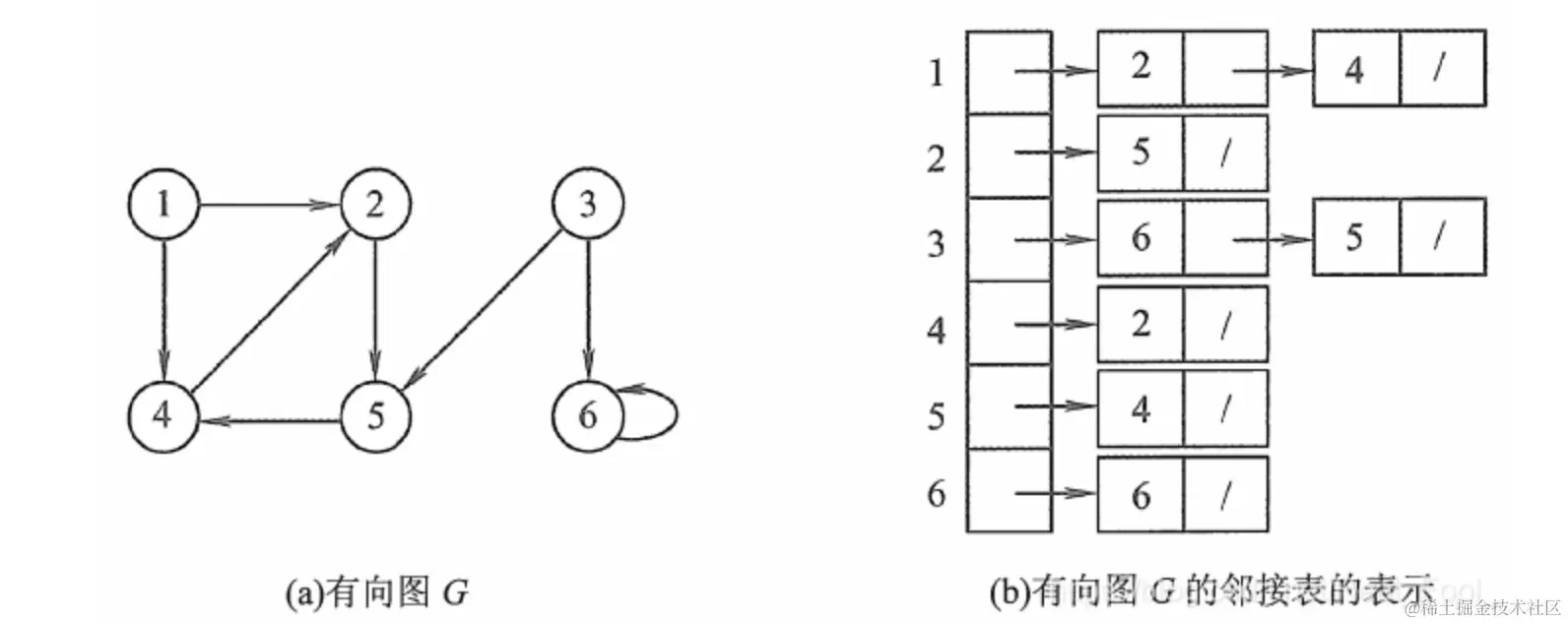

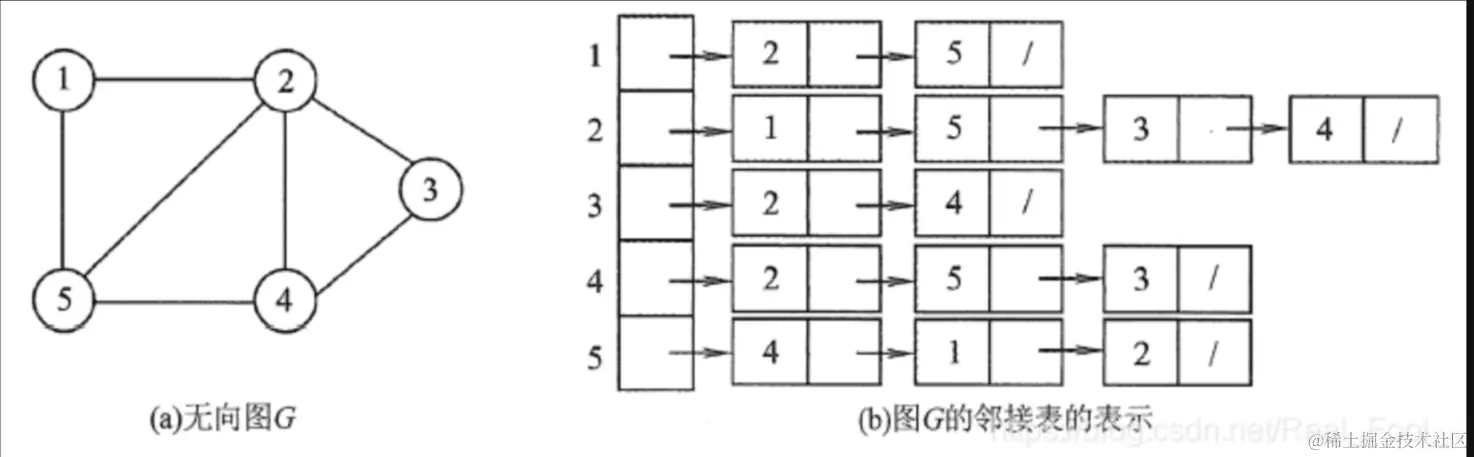

如图所示，以上分别是无向图和有向图的邻接表表示。

邻接表中，储存了每个顶点的指向边，如上图的1号顶点就指向了2和4两个点。这种邻接表适合经常需要查询它指向谁这种情况，那有没有一种邻接表可以反向操作，记录谁指向了它呢，那就是：

逆邻接表：

及对于上图，4号顶点后面不是2，而是1和5，道理与邻接表类似。

下面来看看邻接表代码实现：

#include<stdio.h>
#include<stdlib.h>
typedef struct node {
    int vertex;
    struct node* next;
} node;
node* create_node(int v) {
    node* new_node = malloc(sizeof(node));
    new_node->vertex = v;
    new_node->next = NULL;
    return new_node;
}
typedef struct Graph {
    int num_of_vertices;
    node** adj_lists;
} Graph;
Graph* create_graph(int vertices) {
    Graph* graph = malloc(sizeof(Graph));
    graph->num_of_vertices = vertices;
    graph->adj_lists = malloc(vertices * sizeof(node*));
    for (int i = 0; i < vertices; i++)
        graph->adj_lists[i] = NULL;
    return graph;
}
void add_edge(Graph* graph, int src, int dest) {
    node* new_node = create_node(dest);
    new_node->next = graph->adj_lists[src];
    graph->adj_lists[src] = new_node;
}
void print_graph(Graph* graph) {
    for (int v = 0; v < graph->num_of_vertices; v++) {
        node* temp = graph->adj_lists[v];
        printf("\n Vertex %d\n: ", v);
        while (temp) {
            printf("%d -> ", temp->vertex);
            temp = temp->next;
        }
        printf("\n");
    }
}
int main() {
    Graph* graph = create_graph(5);
    add_edge(graph, 0, 1);
    add_edge(graph, 0, 4);
    add_edge(graph, 1, 2);
    add_edge(graph, 1, 3);
    add_edge(graph, 1, 4);
    add_edge(graph, 2, 3);
    add_edge(graph, 3, 4);
print_graph(graph);
return 0;
}

这个代码首先定义了一个节点和图的结构，然后通过add_edge函数添加边。在main函数中，我们创建一个图，并添加一些边，最后打印出邻接表。这个邻接表表示了一个有向图。如果想表示无向图，你可以在add_edge函数中添加一行add_edge(graph, dest, src);。

下面是每个部分的详细解释：

0. typedef struct node：定义了一个名为node的结构体，用于表示图中的一个顶点。每个node包含一个vertex（顶点的值）和一个指向下一个node的指针next。
1. create_node(int v)：这是一个函数，用于创建一个新的node。它接受一个整数v作为参数，然后创建一个新的node，其中vertex的值为v，并返回这个新创建的node。
2. typedef struct Graph：定义了一个名为Graph的结构体，用于表示整个图。Graph包含一个num_of_vertices（顶点的数量）和一个指向node指针数组的指针adj_lists。
3. create_graph(int vertices)：这是一个函数，用于创建一个新的Graph。它接受一个整数vertices作为参数，然后创建一个新的Graph，其中num_of_vertices的值为vertices，并返回这个新创建的Graph。
4. add_edge(Graph* graph, int src, int dest)：这是一个函数，用于在图中添加一条边。它接受一个Graph指针和两个整数src和dest作为参数，然后在src和dest之间添加一条边。
5. print_graph(Graph* graph)：这是一个函数，用于打印图的所有顶点和它们的邻居。

那问题来了，如果有的题目既要求指向关系，又要求被指向，那怎么办？

三：十字链表：

所以有了十字链表这种存储方式，如图所示：

这是顶点表的节点结构，其中firstin表示入边表头指针，指向该顶点的入边表中第一个结点，firstout 表示出边表头指针，指向该顶点的出边表中的第一个结点。

这是边表节点结构，其中tailvex 是指弧起点在顶点表的下标，headvex 是指弧终点在顶点表中的下标，headlink是指入边表指针域，指向终点相同的下一条边，taillink是指边表指针域，指向起点相同的下一条边。如果是网，还可以再增加一个weight域来存储权值。

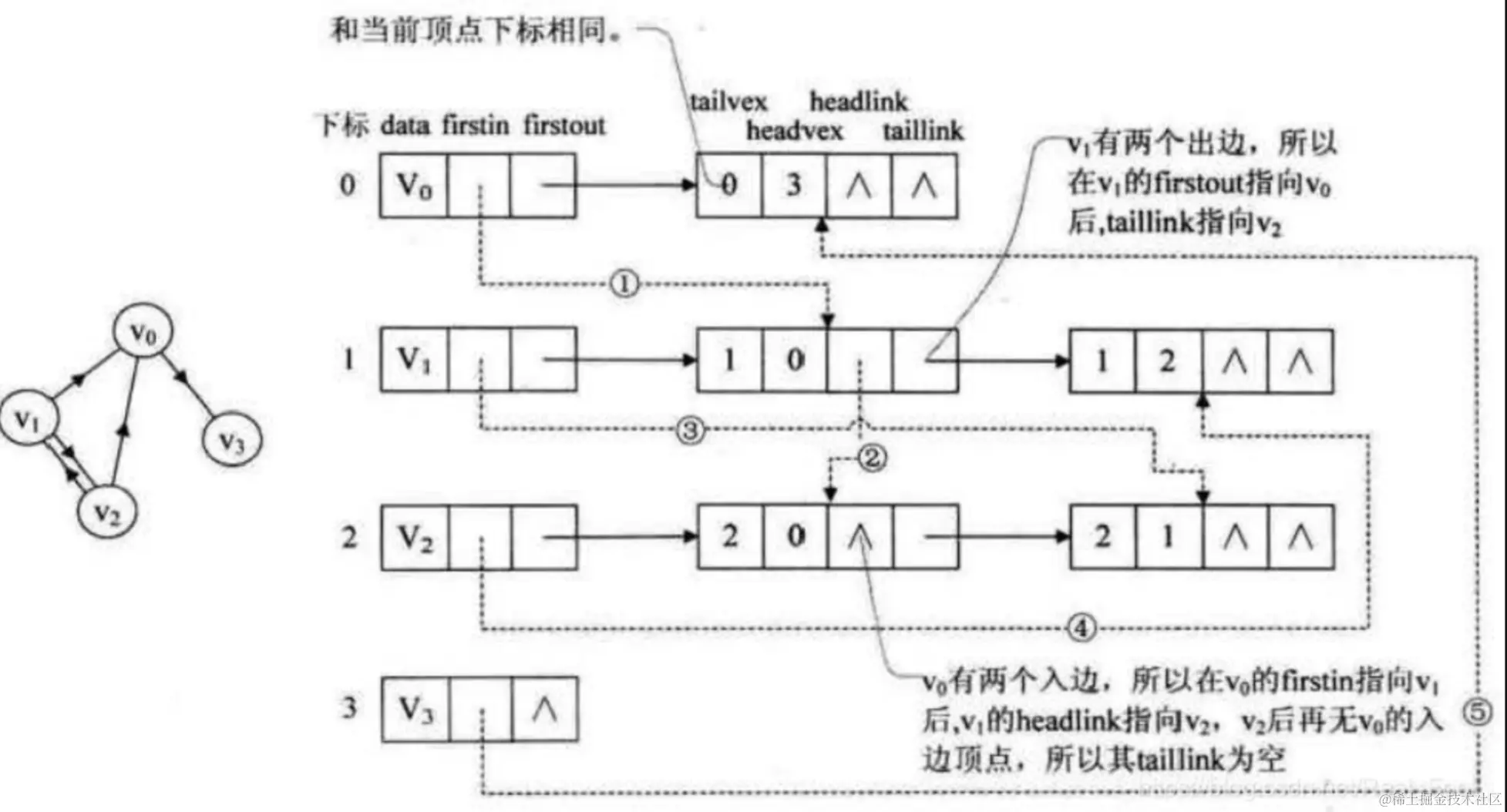

如图所示，顶点依然是存入一个一维数组{ V0 , V1 , V2 , V3 }实线箭头指针的图示完全与的邻接表的结构相同。就以顶点V0说，firstout 指向的是出边表中的第一个结点V3。所以V0边表结点的headvex = 3，而tailvex就是当前顶点V0的下标0，由于V0只有一个出边顶点，所以headlink和taillink都是空。

我们重点需要来解释虚线箭头的含义，它其实就是此图的逆邻接表的表示。对于V0来说，它有两个顶点V1和V2的入边。因此V0的firstin指向顶点V1的边表结点中headvex为0的结点，如上图右图中的①。接着由入边结点的headlink指向下一个入边顶点V2，如图中的②。对于顶点V1,它有一个入边顶点V2 ，所以它的firstin指向顶点V2的边表结点中headvex为1的结点，如图中的③。顶点V2和V3也是同样有一个入边顶点，如图中④和⑤。

再详细解释一下，它并不是简单的1+1，对于出边，它并不直接储存指向它的点，而是储存tailvex,即它本身。而对于逆邻接表，我们可以这么理解，既然它是入边，那必然有对应的出边，所以它就直接指向该出边即可。

四：边集数组：

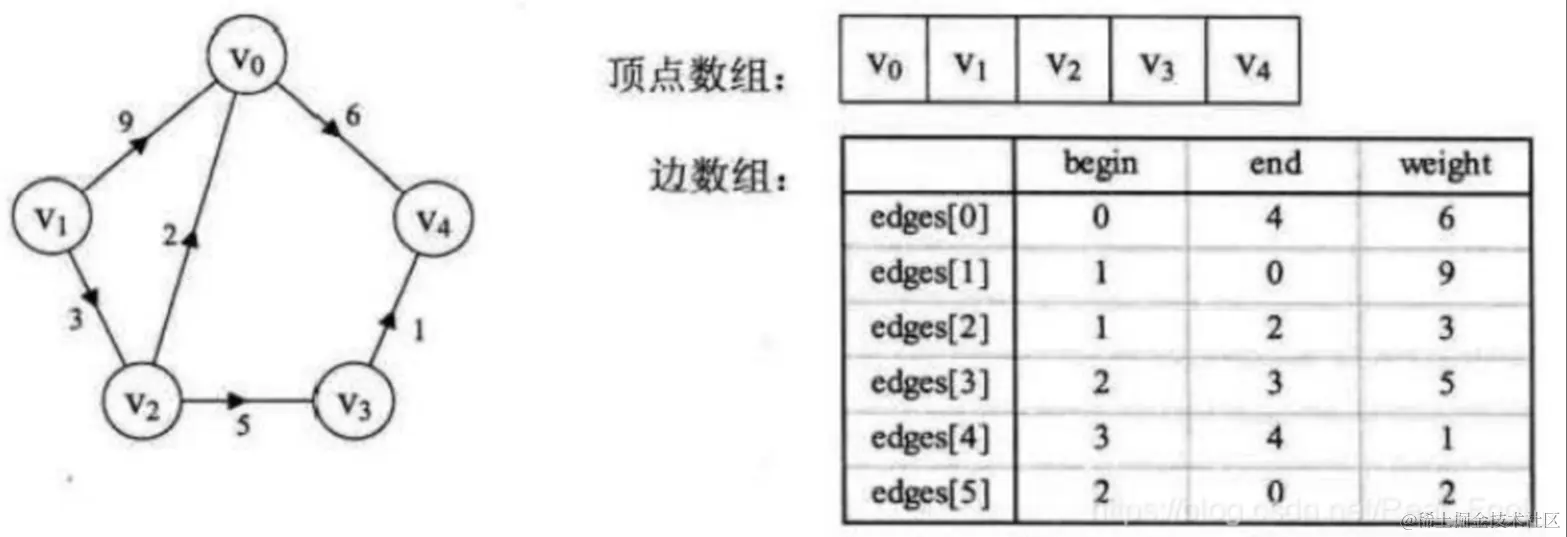

这个与邻接矩阵有点类似，不过这个是对每个边的描述。边集数组是由两个一维数组构成。一个是存储顶点的信息;另一个是存储边的信息，这个边数组每个数据元素由一条边的起点下标(begin)、 终点下标(end)和权(weight)组成，如下图所示。显然边集数组关注的是边的集合，在边集数组中要查找一个顶点的度需要扫描整个边数组，效率并不高。因此它更适合对边依次进行处理的操作，而不适合对顶点相关的操作。

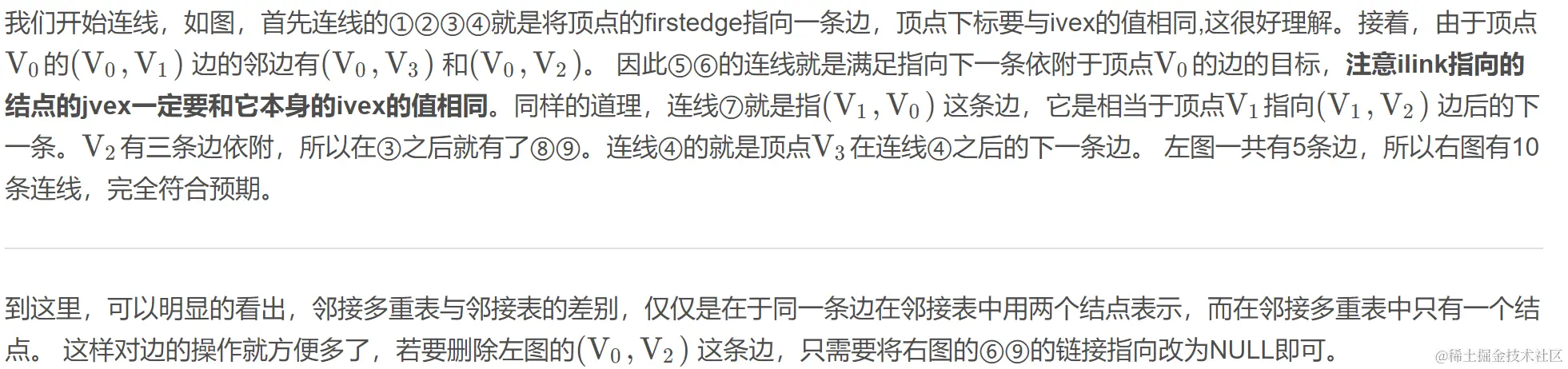

五：邻接多重表：

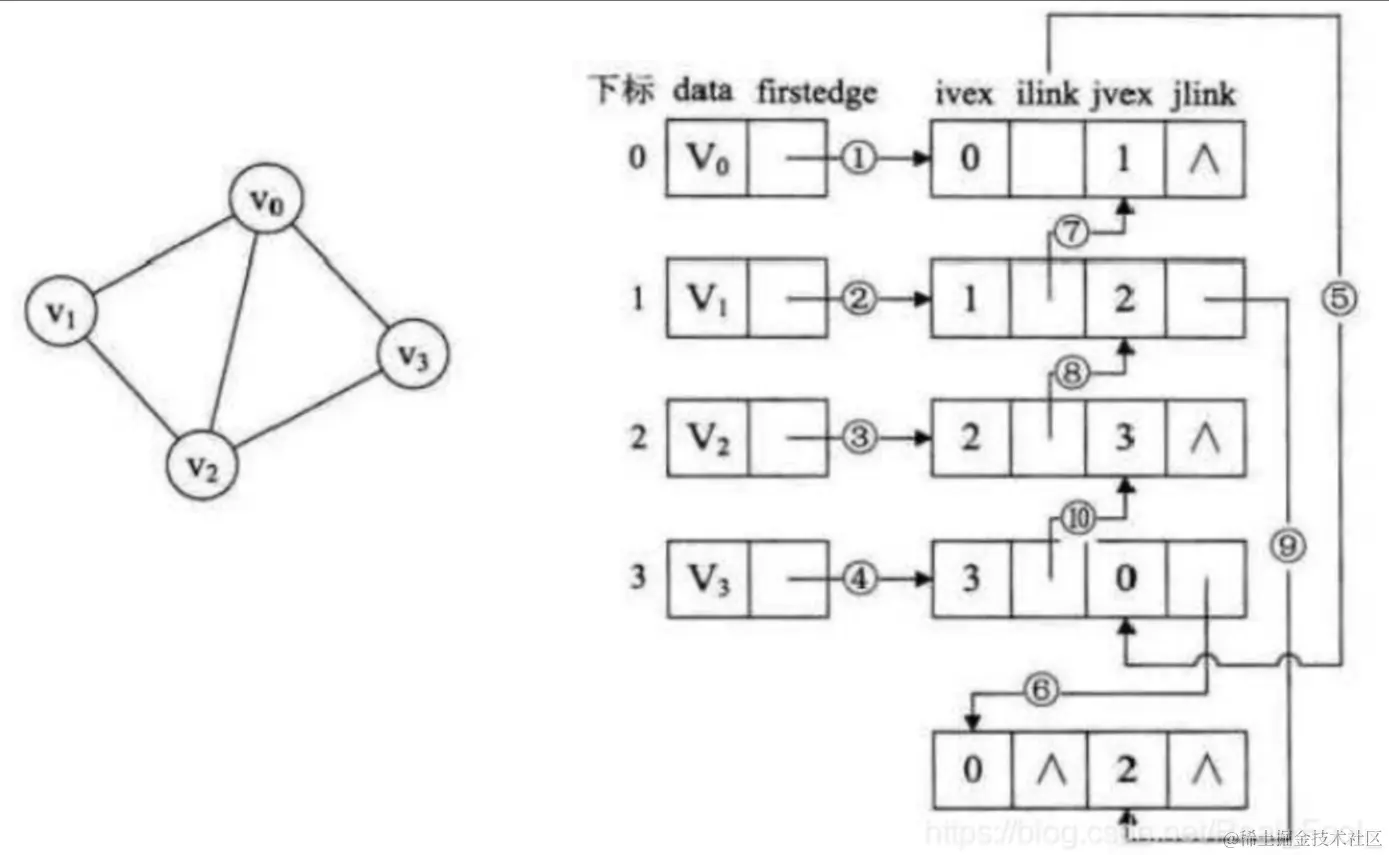

邻接多重表是无向图的另一种链式存储结构。

在邻接表中，容易求得顶点和边的各种信息，但在邻接表中求两个顶点之间是否存在边而对边执行删除等操作时，需要分别在两个顶点的边表中遍历，效率较低。所以我们用多重表。

这是边表。其中ivex和jvex是与某条边依附的两个顶点在顶点表中下标。ilink 指向依附顶点ivex的下一条边，jlink 指向依附顶点jvex的下一条边。这就是邻接多重表结构。

这是顶点。其中，data 域存储该顶点的相关信息，firstedge 域指示第一条依附于该顶点的边。

图的遍历：

图有两种遍历方式，下面我们简要的介绍一下。

一、深度优先遍历

深度优先遍历(Depth First Search)，也有称为深度优先搜索，简称为DFS。

DFS算法

深度优先搜索类似于树的先序遍历。如其名称中所暗含的意思一样，这种搜索算法所遵循的搜索策略是尽可能“深”地搜索一个图。它的基本思想如下:首先访问图中某一起始顶点v，然后由v出发，访问与v邻接且未被访问的任一顶点w1，再访问与w1邻接且未被访问的任一顶点…重复上述过程。当不能再继续向下访问时，依次退回到最近被访问的顶点，若它还有邻接顶点未被访问过，则从该点开始继续上述搜索过程，直至图中所有顶点均被访问过为止。

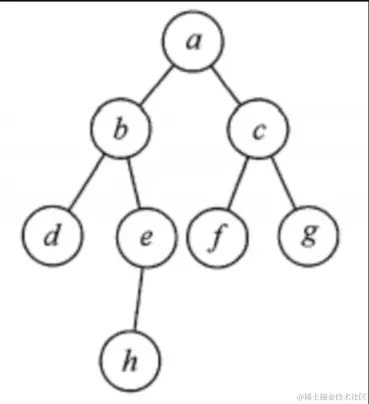

以此图为例，其深度优先遍历的结果为abdehcfg，类似于前序遍历。

一个举例的代码：

bool visited[MAX_VERTEX_NUM];   //访问标记数组
/*从顶点出发，深度优先遍历图G*/
void DFS(Graph G, int v){
    int w;
    visit(v);   //访问顶点
    visited[v] = TRUE;  //设已访问标记
    //FirstNeighbor(G,v):求图G中顶点v的第一个邻接点，若有则返回顶点号，否则返回-1。
    //NextNeighbor(G,v,w):假设图G中顶点w是顶点v的一个邻接点，返回除w外顶点v
    for(w = FirstNeighbor(G, v); w>=0; w=NextNeighor(G, v, w)){
        if(!visited[w]){    //w为u的尚未访问的邻接顶点
            DFS(G, w);
        }
    }
}
/*对图进行深度优先遍历*/
void DFSTraverse(MGraph G){
    int v;
    for(v=0; v<G.vexnum; ++v){
        visited[v] = FALSE; //初始化已访问标记数据
    }
​
•   for(v=0; v<G.vexnum; ++v){  //从v=0开始遍历
•       if(!visited[v]){
•           DFS(G, v);
•       }
•   }
}

二、广度优先遍历

广度优先遍历(Breadth First Search)，又称为广度优先搜索，简称BFS。

如果说图的深度优先遍历类似树的前序遍历，那么图的广度优先遍历就类似于树的层序遍历了。 广度优先搜索是一种分层的查找过程，每向前走一步可能访问一批顶点，不像深度优先搜索那样有往回退的情况，因此它不是一个递归的算法。为了实现逐层的访问，算法必须借助一个辅助队列，以记忆正在访问的顶点的下一层顶点。 以下是广度优先遍历的代码：

邻接矩阵的广度遍历算法

void BFSTraverse(MGraph G){
    int i, j;
    Queue Q;
    for(i = 0; i<G,numVertexes; i++){
        visited[i] = FALSE;
    }
    InitQueue(&Q);  //初始化一辅助用的队列
    for(i=0; i<G.numVertexes; i++){
        //若是未访问过就处理
        if(!visited[i]){
            vivited[i] = TRUE;  //设置当前访问过
            visit(i);   //访问顶点
            EnQueue(&Q, i); //将此顶点入队列
            //若当前队列不为空
            while(!QueueEmpty(Q)){
                DeQueue(&Q, &i);    //顶点i出队列
                //FirstNeighbor(G,v):求图G中顶点v的第一个邻接点，若有则返回顶点号，否则返回-1。
                //NextNeighbor(G,v,w):假设图G中顶点w是顶点v的一个邻接点，返回除w外顶点v
                for(j=FirstNeighbor(G, i); j>=0; j=NextNeighbor(G, i, j)){
                    //检验i的所有邻接点
                    if(!visited[j]){
                        visit(j);   //访问顶点j
                        visited[j] = TRUE;  //访问标记
                        EnQueue(Q, j);  //顶点j入队列
                    }
                }
            }
        }
    }
}

其广度优先遍历的结果为abcdefgh。

以上图片及部分内容为转载，声明等如下：

版权声明：本文为CSDN博主「UniqueUnit」的原创文章，遵循CC 4.0 BY-SA版权协议，转载请附上原文出处链接及本声明。 原文链接：blog.csdn.net/Real_Fool_/…
