Solid Works 前言和一个正方体的创建

279 阅读3分钟
  1. 介绍:Solid Works 是一款十分热门的建模软件,可以通过它去设计很多机械产品,Solid Works可以新建三种文件类型 零件,装配体和工程图;它的软件界面分为5个区域:菜单栏,工具栏,设计树,零件视窗和任务列表,当我们绘制零件时工具栏中有草图,特征,评估等常用的工具,使用工具对零件的每一步操作都会逐条显示在设计树中,我们设计的零件外观会在零件视窗中显示;如果建立的是配装体或工程图,则软件在工具栏与设计树中显示其对应的操作内容。

  2. 草图:我们先新建一个零件,在文件中点击新建(也可以使用快捷键Ctrl+n),在弹出的窗口中第一个黄色积木图标就是零件,第二个黄色积木与蓝色小方块图标就是配装体,往后是不同图幅的配装体,接着点击零件,(注意:我们新建零件后最好第一时间先保存该零件,可以点击快捷键Ctrl+s保存,因为在使用Solid Works时软件有一定的崩溃概率,选择一个文件夹然后给该零件命名保存)。如下页面:

image.png 左边就是零件一属性了。 3.创建一个边长为100的正方体:(1)点击草图-草图绘制,进入到如下页面:

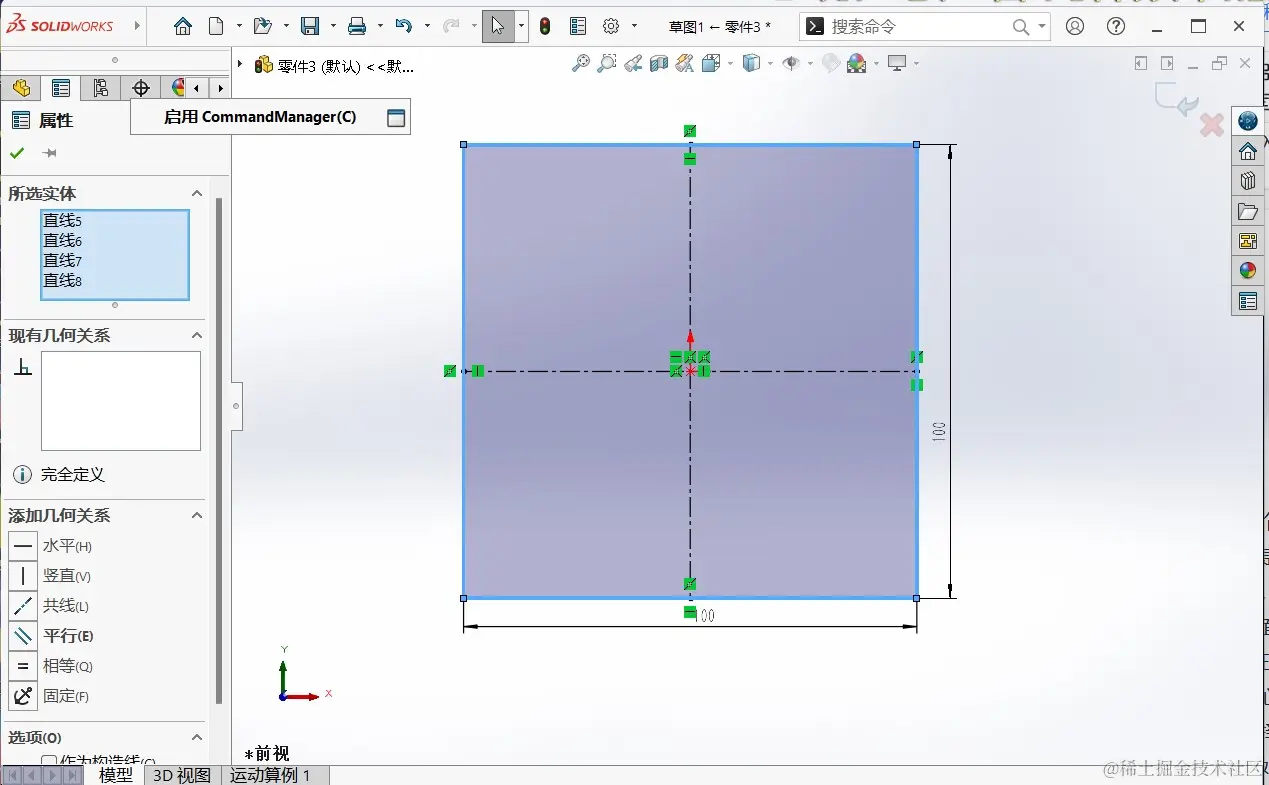

image.png 它左边设计树告诉我们选择一个基准面为实体生成草图,而零件视窗也出现了三个平面,这是我们零件默认的3个基准面,我们移动鼠标到一个基准面上,该基准面会高亮显示这时点击鼠标左键就可以选择这个基准面了,开始在这个基准面绘制草图了。(2)下一步我们在特征选项卡中找到矩形命令(这里会有多种矩形:边角矩形,中心矩形,3点边角矩形,3点中心矩形,平行四边形),这里选择中心矩形,它会出现一个中心矩形的演示操作(即告诉我们如何去画一个矩形),首先确定一个中心点然后再确定其端点就可以建立一个矩形了。然后在我们右边的区域画图即可,画好之后按ESC键就可以退出画笔了。接着在特征选项卡里找到智能尺寸,然后再在你画好的矩形中选择一条边点击鼠标左键就可以给这条边标注长度了(尺寸标注默认是mm毫米),再按ESC键推出标注。如下图所示:

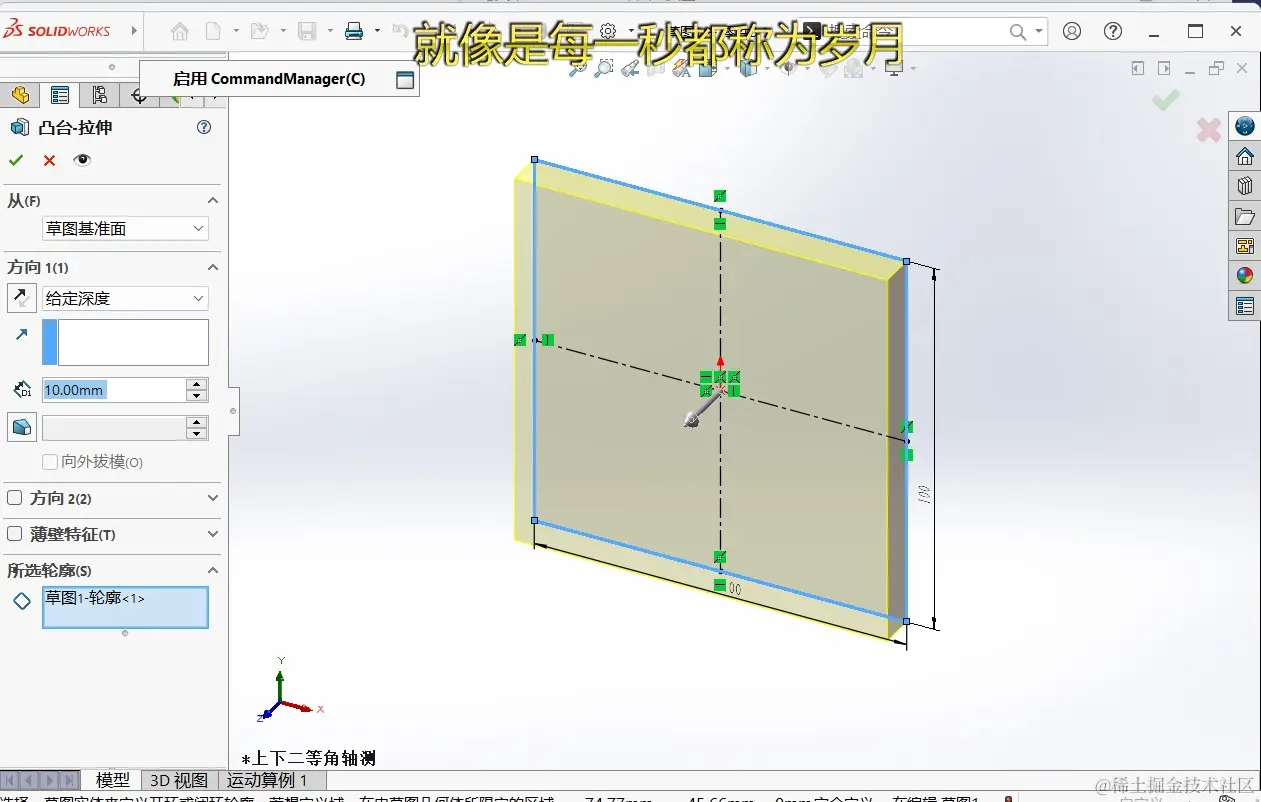

image.png 编辑好之后,我们找到特征选项卡中的拉伸凸台基体按钮,点击按钮之后草图就拉伸出了一个黄色的立方体区域,这是凸台外形的预览,如下图:

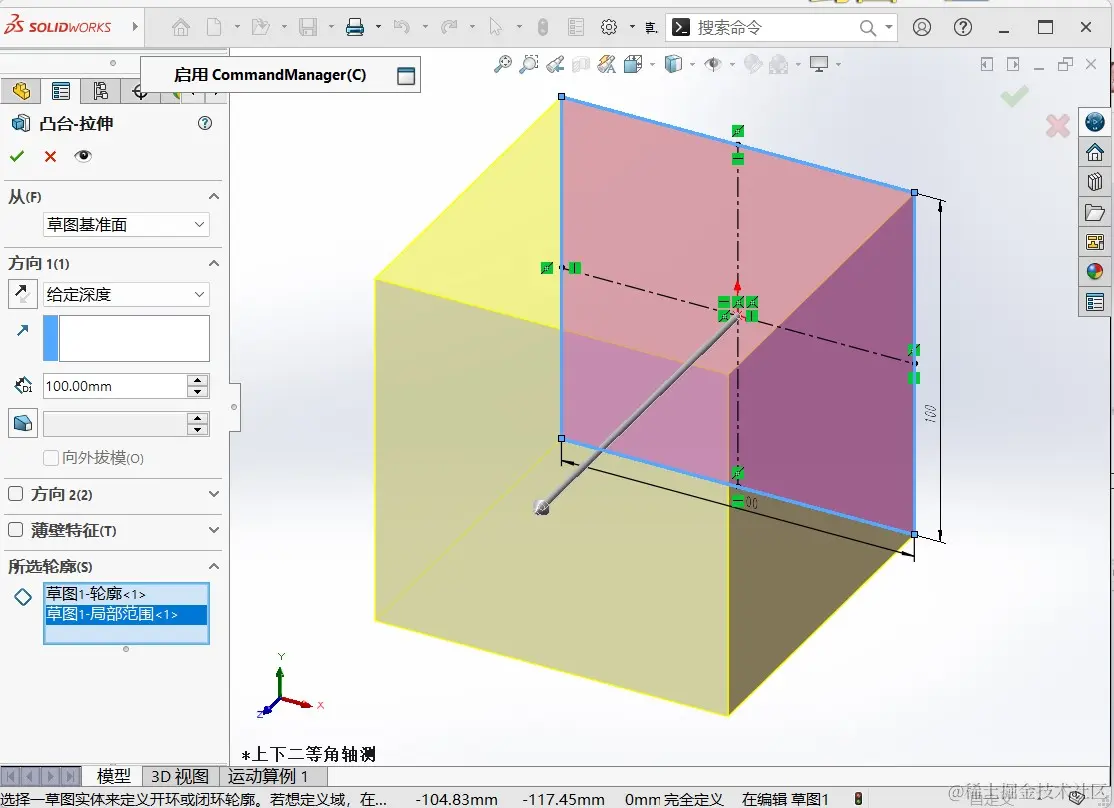

image.png 左边的设计树区域切换为凸台拉伸得各种选项,在给定深度尺寸栏输入100后,按下Enter键确定,就会看到黄色预览实体就变成了一个正方体,如下图所示:

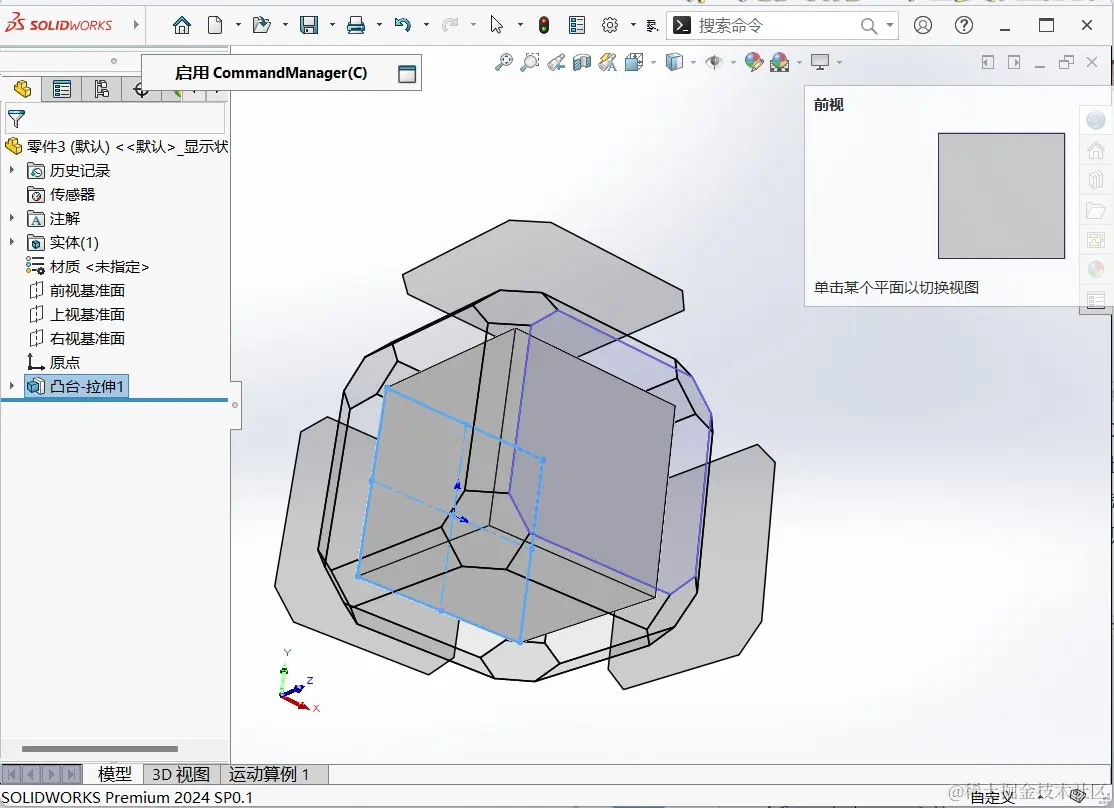

image.png 然后在左边区域点击√确认编辑,就建立好了一个边长为100的正方体了。按住鼠标中键,同时移动鼠标,我们就可以上下左右观察这个正方体了(即360度旋转该正方体)。那么我们怎么让视线上正视于其中一个平面呢?找到视图工具中的视图定向按钮点击,就会出现如下页面:

image.png 随意点击一个平面就可以正视这个平面了。

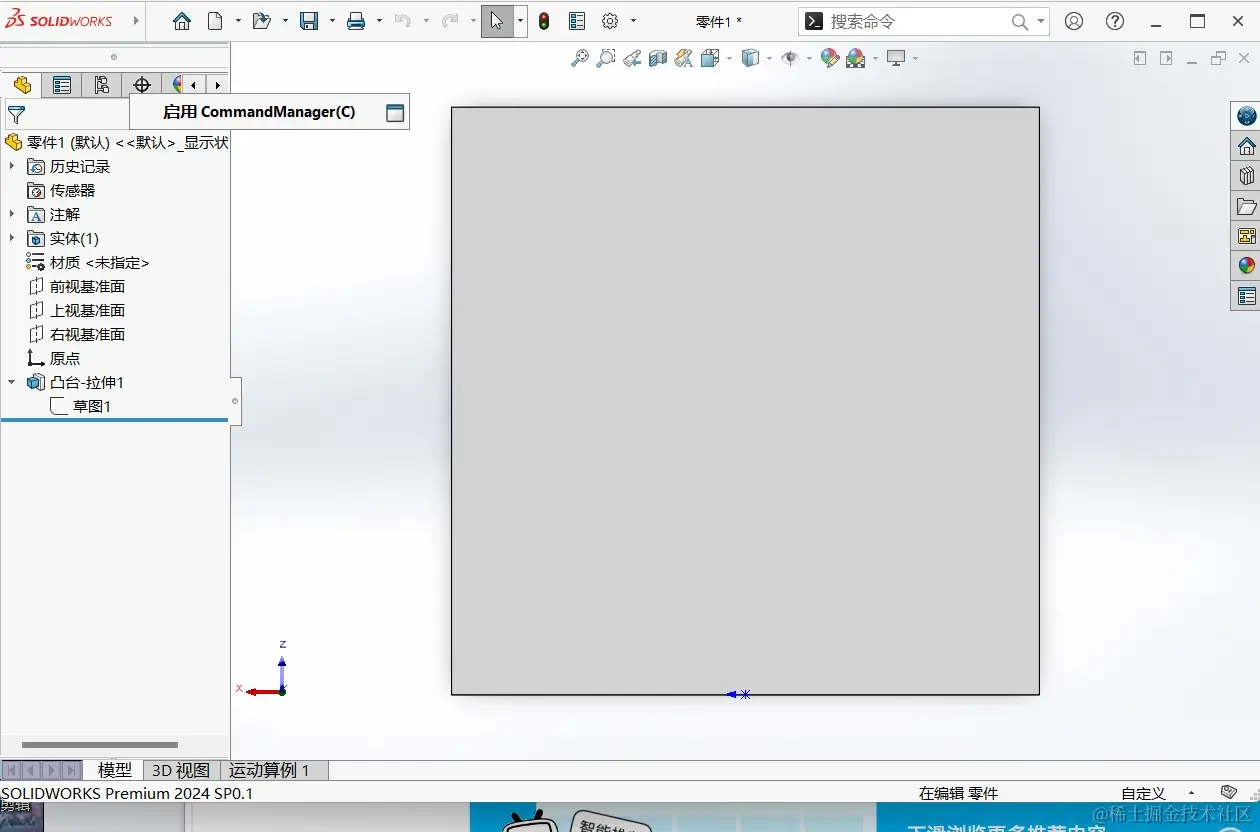

image.png 右上角部分就可以正视平面。
