一. 前言
百度APP iOS端包体积优化系列文章的前两篇重点介绍了包体积优化整体方案、各项优化收益和图片优化方案，图片优化是从无用图片、Asset Catalog和HEIC格式三个角度做深度优化。本文重点介绍资源优化，在百度APP实践中，资源优化包括大资源优化、无用配置文件和重复资源优化。不管是资源优化还是代码优化，都需要分析Mach-O文件，以获取资源和代码的引用关系，本文先详细介绍Mach-O文件。
百度APP iOS端包体积优化实践系列文章回顾：
《百度APP iOS端包体积50M优化实践(一)总览》：mp.weixin.qq.com/s/ANbFzg7X9…
《百度APP iOS端包体积50M优化实践(二) 图片优化》：mp.weixin.qq.com/s/RR7sjhkuT…
二. Mach-O文件详解
丨2.1 简介
Mach-O为Mach Object文件格式的缩写，用于记录可执行文件、目标代码、动态库和内存转储的文件格式，是运用于Mac以及iOS系统上。
丨2.2 分析Mach-O文件的工具
丨2.2.1 MachOView分析
- MachOView下载地址: sourceforge.net/projects/ma…
- MachOView源码地址：github.com/gdbinit/Mac…

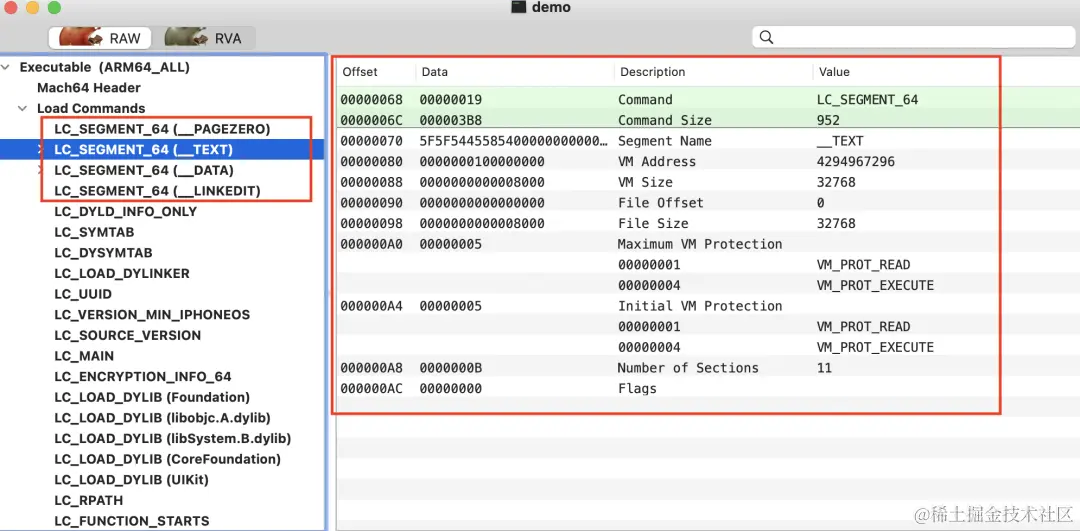

用MachOView能查看MachO文件信息，启动MachOView，在状态栏中点击file，打开MachO文件，如下图所示。
丨2.2.2 otool命令查看
mac自带otool工具，otool -arch arm64 -ov xxx.app/xxx，可获取所有项目的类结构及定义的方法，示例代码如下所示：
Contents of (__DATA,__objc_classlist) section
0000000100008238 0x100009980
isa 0x1000099a8
superclass 0x0 _OBJC_CLASS_$_UIViewController
cache 0x0 __objc_empty_cache
vtable 0x0
data 0x1000083e8
flags 0x90
instanceStart 8
instanceSize 8
reserved 0x0
ivarLayout 0x0
name 0x100007349 ViewController
baseMethods 0x1000082d8
entsize 24
count 11
name 0x100006424 test4
types 0x1000073e4 v16@0:8
imp 0x100004c58
name 0x1000063b4 viewDidLoad
*****
下面列举otool常见命令：
| 命令 | 功能 |
|---|---|
| otool -f xxx.app/xxx | 查看fat headers信息 |
| otool -a xxx.app/xxx | 查看archive header信息 |
| otool -h xxx.app/xxx | 查看Mach-O头结构 |
| otool -l xxx.app/xxx | 查看load commands |
| otool -L xxx.app/xxx | 查看依赖的动态库,包括动态库名称、当前版本号、兼容版本号 |
| otool -t -v xxx.app/xxx | 查看text section |
| otool -d xxx.app/xxx | 查看data section |
| otool -o xxx.app/xxx | 查看Objective-C segment |
| otool -I xxx.app/xxx | 查看symbol table |
| otool -v -s __TEXT __cstring | 获取所有静态字符串 |
| otool -v -s __TEXT __objc_methname xxx.app/xxx | 获取所有方法名称 |
丨2.3 查看文件格式
采用file命令可以查看文件格式，lipo -info可查看该Mach-O文件支持的具体CPU架构。
~ % file /Users/ycx/Desktop/demo.app/demo
/Users/ycx/Desktop/demo.app/demo: Mach-O 64-bit executable arm64
~ % lipo -info /Users/ycx/Desktop/demo.app/demoNon-fat
file: /Users/ycx/Desktop/demo.app/demo is architecture: arm64
丨2.4 文件结构

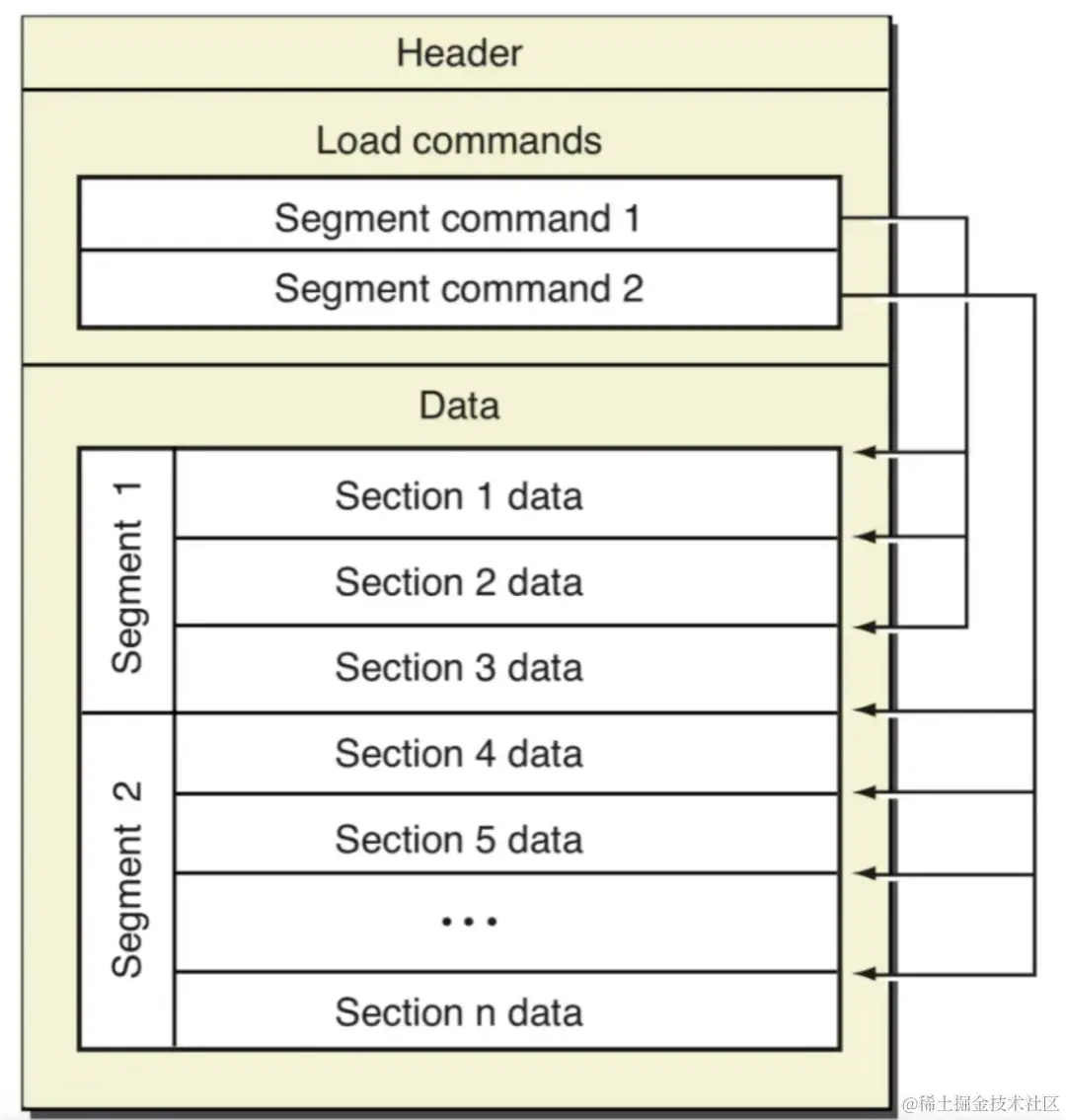

丨2.4.1 总体结构
Mach-O文件主要由三部分组成Header、LoadCommands、Data，在MachO文件的末尾，还有Loader Info信息，表示可执行文件依赖的字符串表，符号表等信息。
丨2.4.2 Header(头部)
丨2.4.2.1 数据结构
Header(头部): 用于描述当前Mach-O文件的基本信息（CPU类型、文件类型等)，XNU代码路径：EXTERNAL_HEADERS/mach-o/loader.h，数据结构如下所示：
struct mach_header_64 {
uint32_t magic; /* mach magic number identifier */
cpu_type_t cputype; /* cpu specifier */
cpu_subtype_t cpusubtype; /* machine specifier */
uint32_t filetype; /* type of file */
uint32_t ncmds; /* number of load commands */
uint32_t sizeofcmds; /* the size of all the load commands */
uint32_t flags; /* flags */
uint32_t reserved; /* reserved */
};
丨2.4.2.2 查看字段值
命令otool -hv可查看Header每个字段值。
% otool -hv demo
demo:
Mach header
magic cputype cpusubtype caps filetype ncmds sizeofcmds flags
MH_MAGIC_64 ARM64 ALL 0x00 EXECUTE 22 3040 NOUNDEFS DYLDLINK TWOLEVEL PIE

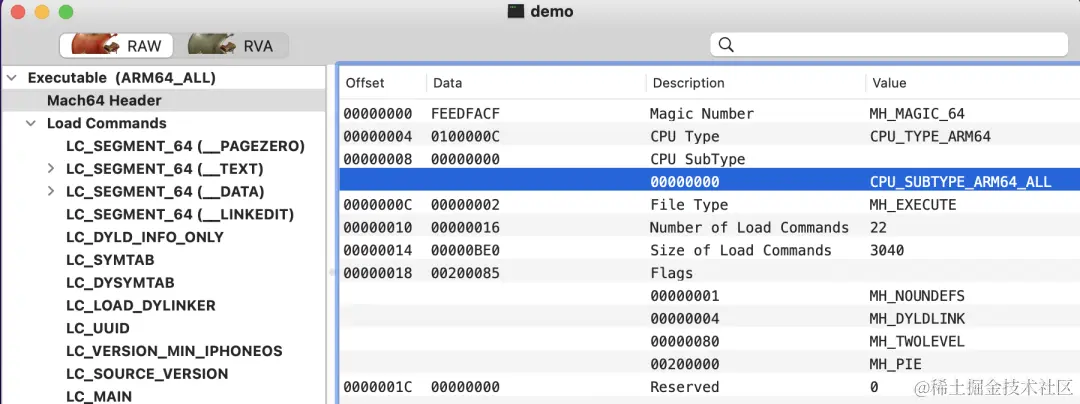

用MachOView查看Header数据值：
丨2.4.2.3 字段具体含义
各个字段具体含义如下所示：
| 字段 | 说明 |
|---|---|
| magic | 魔数头，系统加载器通过该字段快速判断文件类型armv7：FEEDFACEarm64：FEEDFACF |
| cputype | CPU类型 |
| cpusubtype | CPU指定子类型，inter、arm、powerpc等 |
| filetype | 说明文件类型（可执行文件、库文件、核心转储文件、内核扩展文件、DYSM文件、动态库等）MH_OBJECT 编译过程中产生的 obj文件MH_EXECUTE 可执行二进制文件 MH_CORE CoreDumpMH_DYLIB 动态库MH_DYLINKER 连接器linkerMH_KEXT_BUNDLE 内核扩展文件 |
| ncmds | 加载命令的条数 |
| sizeofcmds | 加载命令长度 |
| flags | dyld加载时的标志位MH-NOUNDEFS表示：目标没有未定义的符号，不存在链接依赖MH-DYLDLINK表示：该目标文件是dyld的输入文件MH-TWOLEVEL表示：动态加载二级名称空间MH-PIE表示：地址空间布局随机化 |
丨2.4.3 LoadCommands(加载命令)
丨2.4.3.1 数据结构
LoadCommands(加载命令): 用于描述文件的组织架构和在虚拟内存中的布局方式，告诉操作系统如何加载Mach-O文件中的数据。XNU代码路径：EXTERNAL_HEADERS/mach-o/loader.h，数据结构如下所示，其中cmd代表加载命令类型，cmdsize代表加载命令大小，在load_command数据结构后面加一个特定结构体信息，不同的cmd类型，结构体也不同。
struct load_command {
uint32_t cmd; /* type of load command */
uint32_t cmdsize; /* total size of command in bytes */
};
/* Constants for the cmd field of all load commands, the type */
#define LC_SEGMENT 0x1 /* segment of this file to be mapped */
#define LC_SYMTAB 0x2 /* link-edit stab symbol table info */
#define LC_SYMSEG 0x3 /* link-edit gdb symbol table info (obsolete) */
#define LC_THREAD 0x4 /* thread */
#define LC_UNIXTHREAD 0x5 /* unix thread (includes a stack) */
#define LC_LOADFVMLIB 0x6 /* load a specified fixed VM shared library */
#define LC_IDFVMLIB 0x7 /* fixed VM shared library identification */
#define LC_IDENT 0x8 /* object identification info (obsolete) */
#define LC_FVMFILE 0x9 /* fixed VM file inclusion (internal use) */
#define LC_PREPAGE 0xa /* prepage command (internal use) */
#define LC_DYSYMTAB 0xb /* dynamic link-edit symbol table info */
#define LC_LOAD_DYLIB 0xc /* load a dynamically linked shared library */
#define LC_ID_DYLIB 0xd /* dynamically linked shared lib ident */
#define LC_LOAD_DYLINKER 0xe /* load a dynamic linker */
#define LC_ID_DYLINKER 0xf /* dynamic linker identification */
#define LC_PREBOUND_DYLIB 0x10 /* modules prebound for a dynamically */
*****
丨2.4.3.2 查看字段值

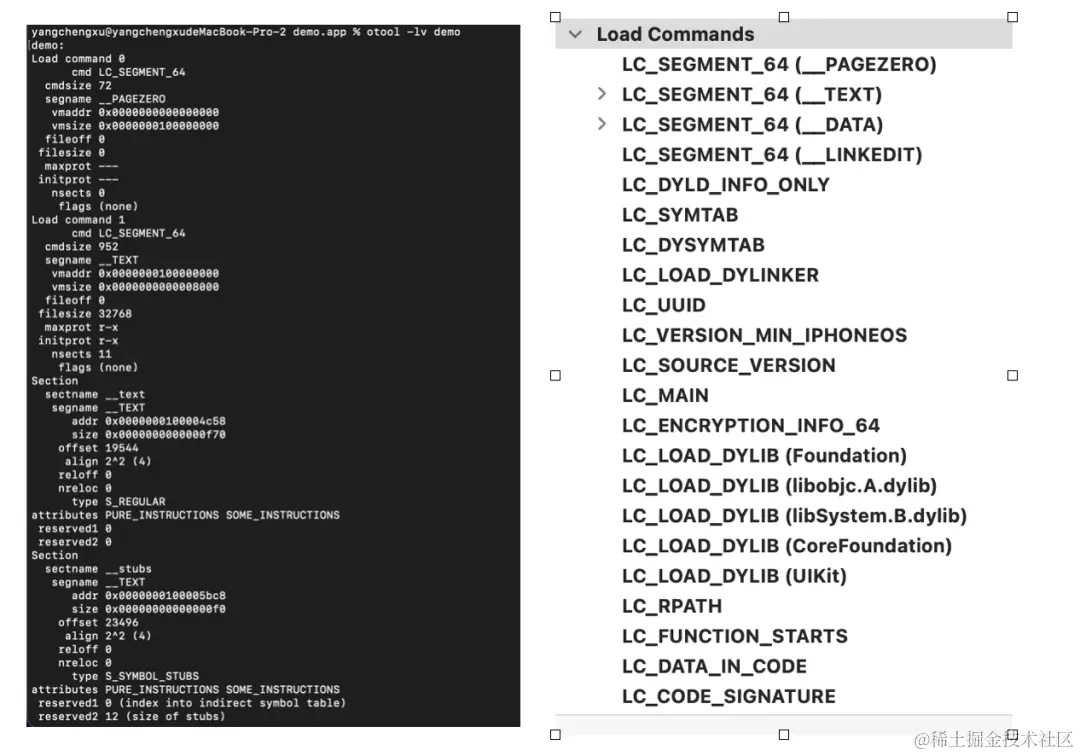

用otool -lv命令可以看到该字段全部信息，如左下图所示，此外，我们也可用MachOView工具可更直观地观察具体字段，如右下图所示。
丨2.4.3.3 cmd类型及其具体作用
常见的cmd类型及其具体作用如下面表格所示:
| 类型 | 作用 |
|---|---|
| LC_SEGMENT/LC_SEGMENT_64 | 将文件中的段映射到进程地址空问中 |
| LC_DYLD_INFO_ONLY | 动态库信息，根据该命令是真正动态库绑定，地址重定向重要的信息 |
| LC_SYMTAB | 符号表信息 |
| LC DYSYMTAB | 动态符号表信息 |
| LC_LOAD_DYLINKER | 加载动态链接器 |
| LC_UUID | 文件的唯一标识，crash解析中也会有，去匹配dysm文件和crash文件 |
| LC_VERSION_MIN_IPHONEOS | 二进制文件要求的最低操作系统版本 (iOS Deployment Target) |
| LC_MAIN | 程序主线程的入口地址 |
| LC_ENCRYPTION_INFO_64 | 加密信息，查看文件是否加密，如果已加密需要砸壳 |
| LC_LOAD_DYLIB | 加载的动态库，包括动态库地址和名称，当前版本号，兼容版本号 |
| LC_FUNCTION_STARTS | 函数起始地址表 |
| LC_CODE_SIGNATURE | 代码签名信息 |
丨2.4.3.4 LC_SEGMENT_64
丨2.4.3.4.1 数据结构
在众多cmd命令中，我们需要重点关注的是LC_SEGMENT/LC_SEGMENT_64，LC_SEGMENT是32位，LC_SEGMENT_64是64位，目前主流机型是LC_SEGMENT_64。LC_SEGMENT_64作用是如何将Data中的各个Segment加载入内存中，而和我们APP相关的代码及数据，大部分位于各个Segment中。其数据结构名称是segment_command_64，XNU代码路径：EXTERNAL_HEADERS/mach-o/loader.h，源码如下所示：
struct segment_command_64 { /* for 64-bit architectures */
uint32_t cmd; /* LC_SEGMENT_64 */
uint32_t cmdsize; /* includes sizeof section_64 structs */
char segname[16]; /* segment name */
uint64_t vmaddr; /* memory address of this segment */
uint64_t vmsize; /* memory size of this segment */
uint64_t fileoff; /* file offset of this segment */
uint64_t filesize; /* amount to map from the file */
vm_prot_t maxprot; /* maximum VM protection */
vm_prot_t initprot; /* initial VM protection */
uint32_t nsects; /* number of sections in segment */
uint32_t flags; /* flags */
};
| 字段 | 含义 |
|---|---|
| Segment Name | Segment名称 |
| VM Address | 该段被加载后在进程地址空间中的虚拟地址 |
| VM Size | 段的虚拟内存大小 |
| File Offset | 该段在文件中的偏移 |
| File Size | 段在文件中的大小 |
| maxprot | 段页面所需要的最高内存保护（可读 可写 可执行） |
| initprot | 段页面初始的内存保护 |
| nsects | 段中包含section的数量 |
| flags | 其他标志位 |
Mach-O文件有多个段(Segment)，每个段有不同的功能，每个段又按不同功能划分为多个区(section)，四个Segment为__PAGEZERO、__TEXT、_DATA和_LINKEDIT，下面详细介绍。

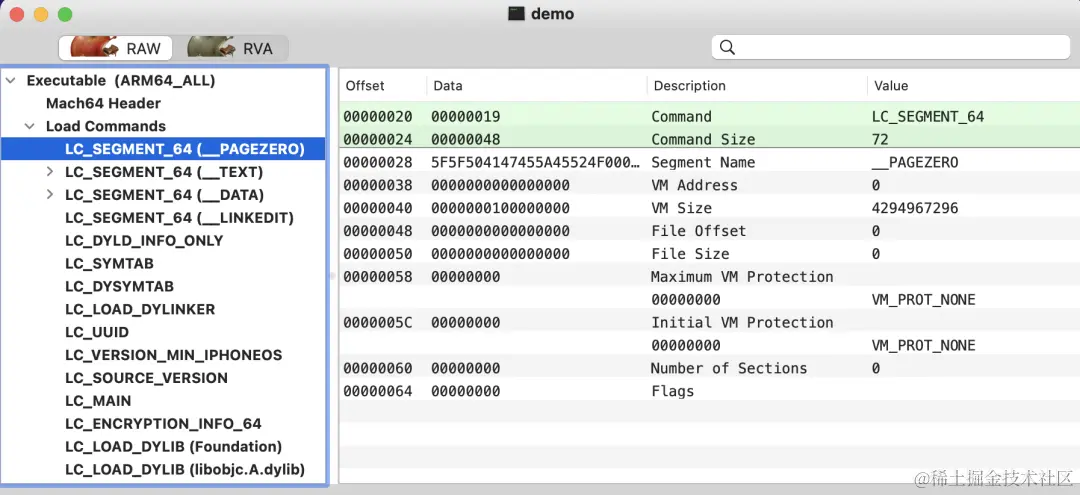

丨2.4.3.4.2 _PAGEZERO
__PAGEZERO Segment是空指针陷阱段，主要是用来捕捉NULL指针的引用，是Mach内核虚拟出来的，是Mach-O加载进内存之后附加的一块区域，maxprot和initprot值都为VM_PROT_NONE，表示它不可读，不可写，如果访问__PAGEZERO段，会引起程序崩溃。从上图可以发现，VM Size是4GB，但是真实的File Size大小是0，它只是一个逻辑上的段，在Data中，根本没有对应的内容，也没有占用任何硬盘空间。
丨2.4.3.4.3 _TEXT
__TEXT Segment对应的就是代码段，下图是一张示例截图，其有11个Section，该段对应的内容加载到内存的过程是：从File Offset开始加载大小为File Size的文件，从虚拟地址VM Address开始装填，大小也是VM Size，VM Size跟文件大小File Size是相同的，我们发现其File Offset为0，在Mach-O文件布局中，__TEXT类型的Segment前面有_PAGEZERO类型的Segment，但_PAGEZERO段的File Offse和File Size为0，所以__TEXT段的File Offset为0。
maxprot和initprot值都为VM_PROT_READ和VM_PROT_EXECUTE，代码段权限是只读和可执行，防止在内存中被修改。

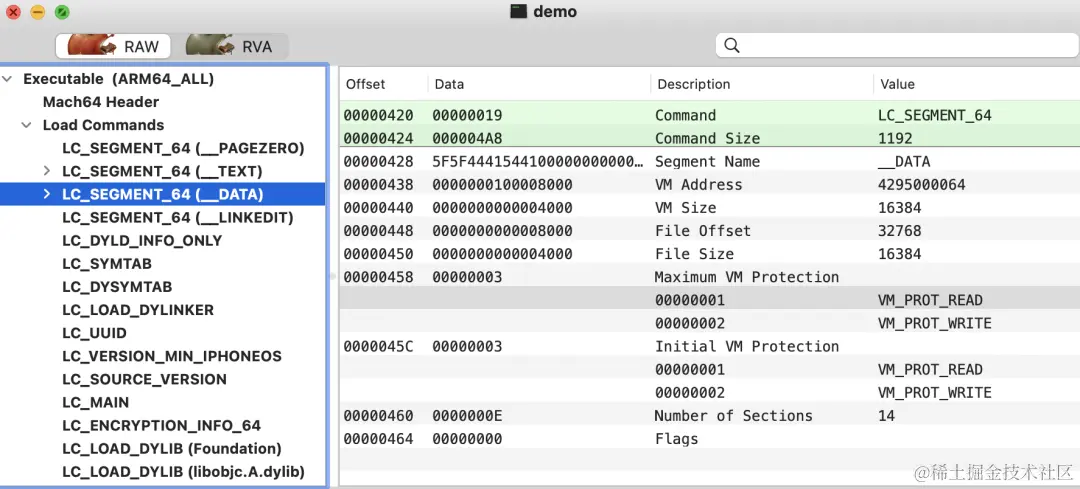

丨2.4.3.4.4 _DATA
__DATA Segment对应的就是数据段，maxprot和initprot值都为VM_PROT_READ和VM_PROT_WRITE，数据段权限是可读和可写。

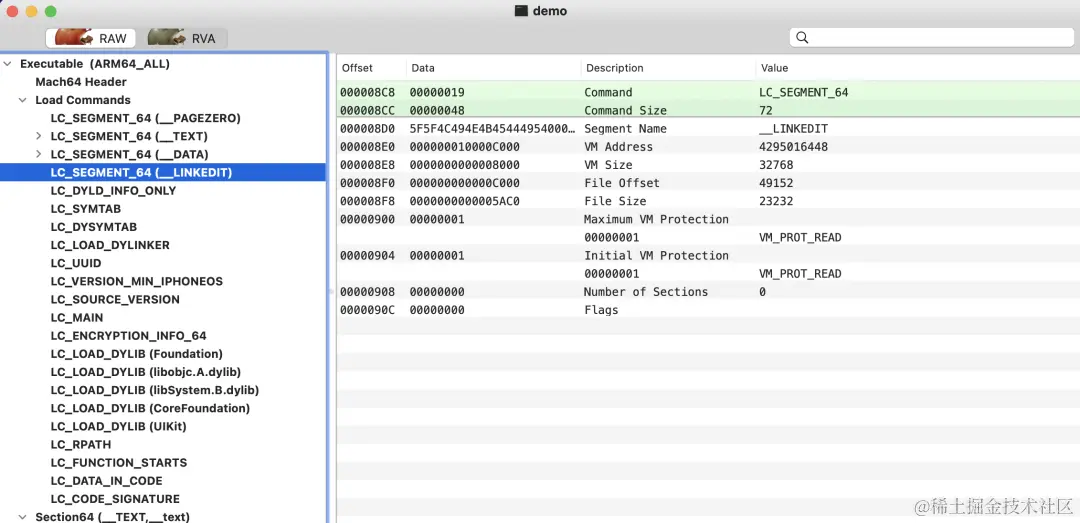

丨2.4.3.4.5 _LINKEDIT
__LINKEDIT Segment用于描述链接信息段，指向存放 link 操作必要的数据段。

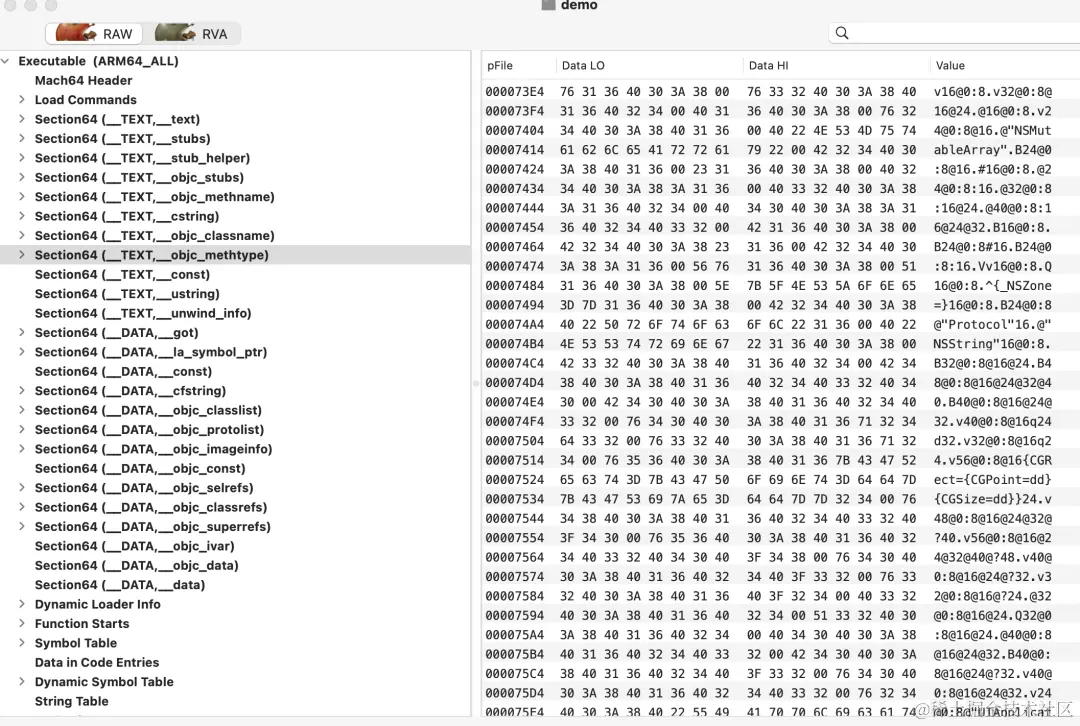

丨2.4.4 Data(数据段)
Mach-O的Data部分，其实是真正存储APP二进制数据的地方，前面的header和load command，仅是提供文件的说明以及加载信息的功能。
Data(数据段): 主要是代码、数据，包含了Load commands中需要的各个段(Segment)的数据，每个Segment可以有多个Section，下面列举一些常见的 Section。在Data(数据段)中，大写的字符串(如__TEXT)代表的是Segment，小写的字符串(如__objc_methtype)代表的是Section。
| Section | 用途 |
|---|---|
| __TEXT.__text | 主程序代码 |
| __TEXT.__cstring | C 语言字符串 |
| __TEXT.__const | const 关键字修饰的常量 |
| __TEXT.__stubs | 用于 Stub 的占位代码，很多地方称之为桩代码。 |
| __TEXT.__stubs_helper | 当 Stub 无法找到真正的符号地址后的最终指向 |
| __TEXT.__objc_methname | Objective-C 方法名称 |
| __TEXT.__objc_methtype | Objective-C 方法类型 |
| __TEXT.__objc_classname | Objective-C 类名称 |
| __DATA.__data | 初始化过的可变数据 |
| __DATA.__la_symbol_ptr | lazy binding 的指针表，表中的指针一开始都指向 __stub_helper |
| __DATA.nl_symbol_ptr | 非 lazy binding 的指针表，每个表项中的指针都指向一个在装载过程中，被动态链机器搜索完成的符号 |
| __DATA.__const | 没有初始化过的常量 |
| __DATA.__cfstring | 程序中使用的 Core Foundation 字符串（CFStringRefs） |
| __DATA.__bss | BSS，存放为初始化的全局变量，即常说的静态内存分配 |
| __DATA.__common | 没有初始化过的符号声明 |
| __DATA.__objc_classlist | Objective-C 类列表 |
| __DATA.__objc_protolist | Objective-C 所有的protocol |
| __DATA.__objc_imginfo | Objective-C 镜像信息 |
| __DATA.__objc_selfrefs | Objective-C self 引用 |
| __DATA.__objc_protorefs | Objective-C 原型引用 |
| __DATA.__objc_superrefs | Objective-C 超类引用 |
三. 资源优化
丨3.1 简介
作为一个航母级别的APP，百度APP技术栈丰富多样，市面上常见的技术框架都有使用，如Hybrid框架、小程序框架、React Native框架、KMM和端智能。此外，百度APP作为日活过亿的APP，为满足用户复杂多变的需求，具有的功能包罗万象，如搜索、Feed、短视频、直播、购物、小说、地图、网盘、美颜、人脸识别、AR库等，导致内置的大块资源(大于40K)就有26M，具有很大的优化空间，资源优化分为三个部分，分别是大资源优化、无用配置文件和重复资源优化，本章节接下来详细介绍各个模块的优化方案。
丨3.2 大资源优化
丨3.2.1 获取大资源
资源是指plist、js、css、json、端智能模型文件等，因这些文件和图片在优化方式差异很大，所以把两者区分开来。获取大资源主要途径是递归遍历ipa包的所有资源，体积大于指定阈值的文件就是我们要针对性优化的大资源，在百度APP优化实践中我们选取了40K作为阈值，参考脚本如下所示：
def findBigResources(path,threshold):
pathDir = os.listdir(path)
for allDir in pathDir:
child = os.path.join('%s%s' % (path, allDir))
if os.path.isfile(child):
# 获取读到的文件的后缀
end = os.path.splitext(child)[-1]
# 过滤掉dylib系统库和asset.car
if end != ".dylib" and end != ".car":
temp = os.path.getsize(child)
# 转换单位：B -> KB
fileLen = temp / 1024
if fileLen > threshold:
#print(end)
print(child + " length is " + str(fileLen));
else:
# 递归遍历子目录
child = child + "/"
findBigResources(child,threshold)
丨3.2.2 优化方法
- 异步下载：只要APP首次启动时不需要加载该资源，或者即使首次启动需要加载但是使用频率不高，那么该资源就可以走异步下载;
- 资源压缩：当APP首次启动需要加载且频率较高的情况下，可以对大块资源先进行压缩内置APP，启动阶段异步线程解压再使用；
丨3.3 无用的配置文件
丨3.3.1 获取配置文件
从ipa包中获取plist、json、txt、xib等配置文件，百度技术方案采用的是排除法，因为实践中发现配置文件格式千奇百怪，很多业务模块出于安全考虑自定义各种后缀文件，无法穷举，所以采用了排除法。针对图片资源我们有专门的优化方法，所以首先将png、webp、gif、jpg排除掉，JS&CSS资源是一般HTML加载的，在mach-o文件中TEXT字段静态字符串常量不会有体现，所以也需要排除掉，最后获取到的就是我们需要的配置文件，参考脚本如下所示：
def findProfileResources(path):
pathDir = os.listdir(path)
for allDir in pathDir:
child = os.path.join('%s%s' % (path, allDir))
if os.path.isfile(child):
# 获取读到的文件的后缀
end = os.path.splitext(child)[-1]
if end != ".dylib" and end != ".car" and end != ".png" and end != ".webp" and end != ".gif" and end != ".js" and end != ".css":
print(child + " 后缀 " + end)
else:
# 递归遍历子目录
child = child + "/"
findProfileResources(child)
丨3.3.2 mach-o文件获取静态字符串常量
我们加载配置文件的代码经过编译链接最后都会以字符串形式存储到mach-o文件中，具体是TEXT字段静态字符串常量__cstring中，用otool命令可以获取，参考脚本如下所示：
lines = os.popen('/usr/bin/otool -v -s __TEXT __cstring %s' % path).readlines()
丨3.3.3 获取无用配置文件
前面获取的集合做diff，获取无用配置文件，确认无误后删除以减少包体积。如果你的资源名是拼接使用的，就无法命中，所以删除资源一定要逐个确认。
丨3.3.4 JS&CSS无用文件排查
JS&CSS文件具有特殊性，OC代码可以引用，HTML文件也可以加载引用，图片也是这种情况，但是上面提到的mach-o文件中TEXT字段只能覆盖OC文件的引用方式，而HTML加载才是主流场景，为此针对这种case百度APP采用跟无用图片检测类似的解决方案。
丨3.4 重复资源优化
从iPA包中获取所有资源文件，通过MD5判断资源是否重复，参考脚本如下所示：
def get_file_library(path, file_dict):
pathDir = os.listdir(path)
for allDir in pathDir:
child = os.path.join('%s/%s' % (path, allDir))
if os.path.isfile(child):
md5 = img_to_md5(child)
# 将md5存入字典
key = md5
file_dict.setdefault(key, []).append(allDir)
continue
get_file_library(child, file_dict)
def img_to_md5(path):
fd = open(path, 'rb')
fmd5 = hashlib.md5(fd.read()).hexdigest()
fd.close()
return fmd5
四. 总结
资源优化是包体积优化的重头戏，优化的过程中影响面可控，所以落地收益比较容易，百度APP经过两个季度的优化落地12M的收益，基本解决存量资源的优化问题，同时建立资源使用规范和相应的检测流水线解决增量问题。
本文对Mach-O文件格式做了系统阐释，并且详细介绍了百度APP大资源优化、无用配置文件和重复资源优化方案，后续我们会针对其他优化详细介绍其原理与实现，敬请期待。
