Android 三角形绕环运动

 一、前言

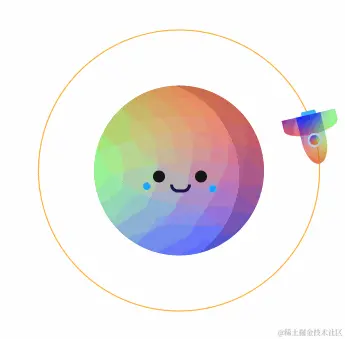

看完本篇你可能会觉得，为什么要UI图呢？自己绘制一个三角形不行么？当然是可以的，但是，正常情况下，他给你一个汽车🚗图标、或者火箭🚀图标你怎么处理呢？

对于开发Path运动的游戏和地图而言，往往要处理物体跟随线条移动，但是线条的不规则导致需要物体频繁旋转角度，但这种旋转其实是一个很难的问题，因为一个多边形有多个顶点，必须要时应该舍弃一些顶点，比如打车软件，经常看到车头跑出了路线图或者原地旋转，主要原因是之一是车体和路不成比例、且顶点难以获取造成。今天本篇从圆环运动来解析一下这类问题。

假设有张图像不规则的Bitmap，想要实现在圆环上旋转和滑动，有没有更好的办法呢？

本篇使用三角形来表示不规则的Bitmap，实现下面的效果。

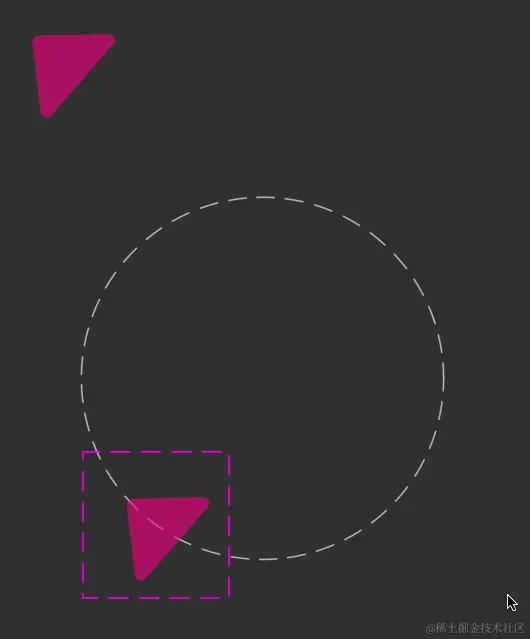

1.1 预览效果

注：左上角以及三角形边框是DEBUG视图

1.2 关于三角形Bitmap

本篇为了更好的展示效果，自己绘制了一个三角形Bitmap，但实际过程中，可能情况更加复杂其他图形，有UI提供给你。

本篇的核心点就是处理不规则Bitmap图像的绕圆运动。

二、问题点

当设计给你一个矩形汽车或者三角形，你很容易找到中心点，但是现实情况可能没这么幸运，很多图形都是不成比例的，另外中心点找到了，车头或者三角形头部没有贴着线怎么办，这个问题我们暂不处理，后续PathMeasure的案例中会重点处理一下。

目前的难点

• 【1】 中心点落在圆环上
• 【2】运行过程中自动调整 “箭头” 方向

难点：最大的难点不是虚线动画，而是图中的三角形的 “自旋转” + “整体旋转”，因为三角形物件不是正方形，因此自旋转中心点位置很难处理，并且导致中心点很难做 “骑线” 运动。

解决思路：

这个看似简单的问题，利用了很多初中高中数学知识。对于宽高不一致图片或者图形，我们最简单的办法就是将其视为矩形图片中的图形，那么中心点就是矩形图片的中心。然后通过矩阵旋转，再通过矩阵平移到目标位置就能完成。

当然，如果数学基础很好的话，理论上还有其他方法。

三、方案

不规则的Bitmap处理上，首先要确定其边界，确定边界之后才能确定中心点。下面是本篇的实现步骤。

3.1 实现步骤

由于提供的是不规则的三角形Bitmap，技术上我们通过下面方式实现

•  1： 利用PathEffect 实现的线形片段和旋转
•  2：原图转换，原图如果不是规则图形，那么最好的办法求出其正方形轮廓，否则很难和中心点对齐。当然，旋转Canvas也是可以做到的，这里我们主要是通过matrix，学会图片变幻
•  3：图片旋转中心点计算
•  4：切线夹角推理，这里主要考察数学中的圆形的切线问题，（degree + 90）是切线和X轴正方向推理得到的
• 5：Matrix pre/post关系，变换图像分为2个阶段，pre是预处理阶段，post是绘制阶段，理论上让图片先在固定坐标体系下变换，再移动到指定的位置上展示，更让人能容易理解，否则在Post时坐标系一直是动的，可能产生其他问题

3.2 代码逻辑

3.2.1 下面实现虚线，并且通过phase旋转虚线

mPathPaint.setPathEffect(new DashPathEffect(new float[]{40, 20}, phase));

3.2.2 计算正方形边长的一半

float arrowRadius = Math.max(bmpCenterX, bmpCenterY);

3.2.3 利用Matrix旋转

我们直接旋转Bitmap，然后将Bitmap绘制在圆形区域。

3.2.4 完整代码

public class CirclePathArrowView extends View implements ValueAnimator.AnimatorUpdateListener {

    private static final boolean IS_DEBUG = true;
    private final Paint mPathPaint;
    private Bitmap arrowBitmap = null;
    private ValueAnimator animator;
    private float degree = 0;
    private float phase = 0;
    private float speed = dp2px(1);
    private float offsetDegree = 5;  //补偿角度

    public CirclePathArrowView(Context context) {
        this(context, null);
    }

    public CirclePathArrowView(Context context,  AttributeSet attrs) {
        this(context, attrs, 0);
    }

    public CirclePathArrowView(Context context,  AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        mPathPaint = new Paint(Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG);
        mPathPaint.setAntiAlias(true);
        mPathPaint.setFilterBitmap(false);
        mPathPaint.setStyle(Paint.Style.STROKE);
        mPathPaint.setStrokeWidth(dp2px(1));
        mPathPaint.setColor(0xaaffffff);

    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);
        int heightMode = MeasureSpec.getMode(heightMeasureSpec);
        int height = 0;
        if (heightMode == MeasureSpec.UNSPECIFIED) {
            height = (int) dp2px(120);
        } else if (heightMode == MeasureSpec.AT_MOST) {
            height = Math.min(getMeasuredHeight(), getMeasuredWidth());
        } else {
            height = MeasureSpec.getSize(heightMeasureSpec);
        }

        setMeasuredDimension(getMeasuredWidth(), height);
    }

    public float dp2px(float dp) {
        return TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, dp, getResources().getDisplayMetrics());
    }

    private RectF rectF = new RectF();
    private Path path = new Path();
    private PaintFlagsDrawFilter paintFlagsDrawFilter = new PaintFlagsDrawFilter(0, Paint.ANTI_ALIAS_FLAG | Paint.DITHER_FLAG);
    private Matrix matrix = new Matrix();

    private Bitmap bmp;
    Canvas canvasBitmap;

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

        float centerX = getWidth() / 2F;
        float centerY = getHeight() / 2F;

        float radius = Math.min(getWidth(), getHeight()) / 3F - mPathPaint.getStrokeWidth();

        mPathPaint.setPathEffect(new DashPathEffect(new float[]{40, 20}, phase));

        path.reset();
        path.addCircle(centerX, centerY, radius, Path.Direction.CCW);
        canvas.drawPath(path, mPathPaint);

        canvas.setDrawFilter(paintFlagsDrawFilter);
        if (arrowBitmap != null && !arrowBitmap.isRecycled()) {
            double radians = Math.toRadians(degree);

            float bmpCenterX = arrowBitmap.getWidth() / 2F;
            float bmpCenterY = arrowBitmap.getHeight() / 2F;
            float arrowRadius = Math.max(bmpCenterX, bmpCenterY);

            float x = (float) (radius * Math.cos(radians) + centerX);
            float y = (float) (radius * Math.sin(radians) + centerY);


            //这里变幻图像，主要解决2个问题：【1】原图不是正方形，【2】原图变幻问题
            if(bmp == null) {
                 bmp = Bitmap.createBitmap((int) arrowRadius * 2, (int) arrowRadius * 2, Bitmap.Config.ARGB_8888);
                 canvasBitmap = new Canvas(bmp);
            }
            bmp.eraseColor(Color.TRANSPARENT);

            //矩阵变幻以图片本身左上角为坐标原点，而不是Canvas坐标，因此使用Matrix

            matrix.reset();
            //预处理，移动原图坐标系，让原图中心点对齐bmp中心点，计算x，y方向的偏移量
            float dx = arrowRadius * 2 - bmpCenterX * 2;
            float dy = arrowRadius * 2 - bmpCenterY * 2;
            matrix.preTranslate(dx, dy);

            //预处理，在新坐标系中，找到坐标原点到旋转中心的偏移量
            float pX = arrowRadius - dx; //px,py 也是偏移量，不是绝对坐标
            float pY = arrowRadius - dx;
            matrix.preRotate(degree + 90 + offsetDegree, pX, pY);
            canvasBitmap.drawBitmap(arrowBitmap, matrix, mPathPaint);

            if (IS_DEBUG) {
                canvas.drawBitmap(arrowBitmap, matrix, mPathPaint);
            }

            rectF.left = x - arrowRadius;
            rectF.right = x + arrowRadius;
            rectF.top = y - arrowRadius;
            rectF.bottom = y + arrowRadius;
            int color = mPathPaint.getColor();
            mPathPaint.setColor(Color.MAGENTA);

            //将新图会知道矩形区域
            canvas.drawBitmap(bmp, null, rectF, null);

            canvas.drawRect(rectF, mPathPaint);
            mPathPaint.setColor(color);
        }
    }

    @Override
    protected void onAttachedToWindow() {
        super.onAttachedToWindow();
        if (arrowBitmap == null || arrowBitmap.isRecycled()) {
            arrowBitmap = BitmapFactory.decodeResource(getResources(), R.mipmap.ic_arrow_right);
        }
        if (animator != null) {
            animator.cancel();
        }
        animator = ValueAnimator.ofFloat(0, 360).setDuration(5000);
        animator.setInterpolator(new LinearInterpolator());
        animator.setRepeatMode(ValueAnimator.RESTART);
        animator.setRepeatCount(ValueAnimator.INFINITE);
        animator.addUpdateListener(this);
        animator.start();
    }

    @Override
    protected void onDetachedFromWindow() {
        super.onDetachedFromWindow();
        if (arrowBitmap != null) {
            arrowBitmap.recycle();
            arrowBitmap = null;
        }
        if (animator != null) {
            animator.cancel();
        }
    }

    @Override
    public void onAnimationUpdate(ValueAnimator animation) {
        degree = (float) animation.getAnimatedValue();
        invalidate();
        phase += speed;
        if (phase > Integer.MAX_VALUE) {
            phase = phase % speed;
        }
    }
}

以上是本篇的完整代码，核心思想就是构建一个正方形，其次就是旋转Bitmap。

四、总结

处理这类问题一般是规则化图形，再加一定的偏移，后续使用PathMeasure时做运动时，其本质也是构建一个环规则图形来处理不规则图形的运动，但是理解本篇可以方便理解后续实现原理。

另外，本篇运动旋转也可以利用PathMeasure来实现，PathMeasure提供了getMatrix和getPosTan可以直接获取旋转矩阵和旋转角。

下面利用正切角

// 测量 pos(坐标) 和 tan(正切向量)
 mPathMeasure.getPosTan(mPathMeasure.getLength() * mCurrentValue, positon, tan);
//注意tan或得到的值是向量，带有方向的，如果不知道这点那么斜率可能求错，可以利用这个向量计算出与x轴的斜率 (y1-y2)/(x1-x2)
float degrees = (float) (Math.atan2(tan[1], tan[0]) * 180.0 / Math.PI);
//重制成为单位矩阵
matrix.reset();
// 设置旋转角度,中心点为正方形矩形中心
matrix.postRotate(degree, rect.centerX(),rect.CenterY());
// 设置偏移量
matrix.postTranslate(position[0] - rect.centerX(), position[1] - rect.CenterY());

五、附录

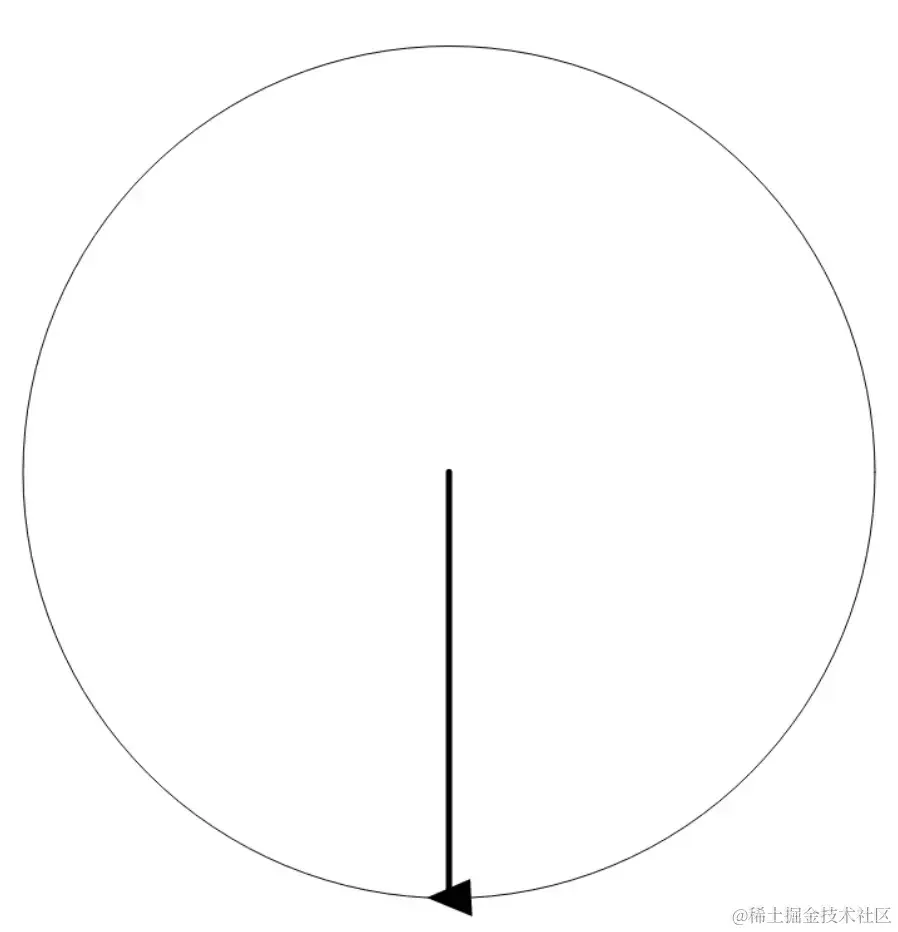

其实，本篇前面有说过，本篇的核心内容处理非规则UI图的运行轨迹问题，但其实在这篇之前，也画过三角形。

这里我们也贴出代码，供大家参考

public class RingSlideView extends View {

    private final DisplayMetrics mDM;
    private TextPaint mArcPaint;
    private TextPaint mDrawerPaint;
    private int maxRadius;
    private double rotateDegree = 90;
    private float offsetDegree = 3;

    public RingSlideView(Context context) {
        this(context, null);
    }

    public RingSlideView(Context context, AttributeSet attrs) {
        this(context, attrs, 0);
    }

    public RingSlideView(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
        mDM = getResources().getDisplayMetrics();
        initPaint();
    }
    private void initPaint() {
        // 实例化画笔并打开抗锯齿
        mArcPaint = new TextPaint(Paint.ANTI_ALIAS_FLAG);
        mArcPaint.setAntiAlias(true);
        mArcPaint.setStyle(Paint.Style.STROKE);
        mArcPaint.setStrokeCap(Paint.Cap.ROUND);

        mDrawerPaint = new TextPaint(Paint.ANTI_ALIAS_FLAG);
        mDrawerPaint.setAntiAlias(true);
        mDrawerPaint.setStyle(Paint.Style.FILL);
        mDrawerPaint.setStrokeCap(Paint.Cap.ROUND);
        mDrawerPaint.setStrokeWidth(5);

    }

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        super.onMeasure(widthMeasureSpec, heightMeasureSpec);

        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        int widthSize = MeasureSpec.getSize(widthMeasureSpec);

        if (widthMode != MeasureSpec.EXACTLY) {
            widthSize = mDM.widthPixels / 2;
        }

        int heightMode = MeasureSpec.getMode(heightMeasureSpec);
        int heightSize = MeasureSpec.getSize(heightMeasureSpec);

        if (heightMode != MeasureSpec.EXACTLY) {
            heightSize = widthSize / 2;
        }
        setMeasuredDimension(widthSize, heightSize);
    }

    private Path path = new Path();

    @Override
    protected void onDraw(Canvas canvas) {
        super.onDraw(canvas);

        int width = getWidth();
        int height = getHeight();
        if (width == 0 || height == 0 ) {
            return;
        }
        maxRadius = (int) (Math.min(width / 2, height / 2) - dipsToPixels(10) - mDrawerPaint.getStrokeWidth());
        int saveCount = canvas.save();
        canvas.translate(width*1F/2,height*1F/2); //平移坐标轴到view中心点
        canvas.drawCircle(0,0,maxRadius,mArcPaint);
        int length = dipsToPixels(10);

        path.reset();

        for (int i=0;i<3;i++) {
            double radians = Math.toRadians(rotateDegree - offsetDegree + i*offsetDegree );
            if(i==0) {
                float sx = (float) ((maxRadius - length) * Math.cos(radians));
                float sy = (float) ((maxRadius - length) * Math.sin(radians));
                float tx = (float) ((maxRadius + length) * Math.cos(radians));
                float ty = (float) ((maxRadius + length) * Math.sin(radians));
                path.moveTo(sx,sy);
                path.lineTo(tx,ty);
            }else if(i==1){
                float x = (float) (maxRadius * Math.cos(radians));
                float y = (float) (maxRadius * Math.sin(radians));
                canvas.drawLine(0, 0, x, y, mDrawerPaint);
            }else if(i==2){
                float x = (float) (maxRadius * Math.cos(radians));
                float y = (float) (maxRadius * Math.sin(radians));
                path.lineTo(x,y);
                path.close();
            }
        }

        canvas.drawPath(path,mDrawerPaint);
        canvas.restoreToCount(saveCount);
    }
    final int dipsToPixels(int dips) {
        float scale = getContext().getResources().getDisplayMetrics().density;
        return (int) (dips * scale + 0.5f);
    }
}
