GC8870是一款刷式直流电机驱动芯片，适用于打印机、电器、工业设备以及其他小型机器。两个逻辑输入控制 H 桥驱动器，该驱动器由四个NMOS组成，能够以高达3.6A 的峰值电流双向控制电机。利用电流衰减模式，可通过对输入进行脉宽调制 (PWM) 来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。 GC8870具有集成电流调节功能，该功能基于模拟输入VREF 以及ISEN 引脚的电压（与流经外部感测电阻的电机电流成正比）。该器件能够将电流限制在某一设置水平，可显著降低系统功耗要求，且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。GC8870针对故障和短路问题提供了全面保护，包括欠压锁定 (UVLO)、过流保护(OCP)和过热保护(TSD)故障排除后，芯片会自动恢复正常工作。
芯片应用:打印机 电器 工业设备 其他机电一体化应用

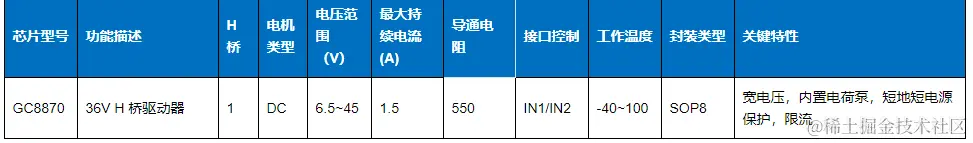

芯片描述: 独立的H桥电机 6.5V至45V宽工作电压范围 565mΩ（典型值RDS(on)(HS + LS) 3.6A峰值电流驱动能力 脉宽调制(PWM)控制接口 集成电流调节功能 低功耗休眠模式 ESOP8封装
