基于FPGA的RGB图像转化为灰度图实现,通过MATLAB进行辅助验证

101 阅读3分钟

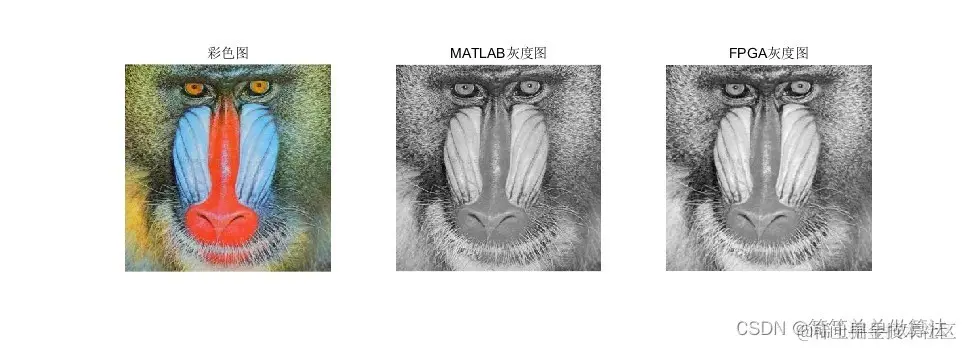

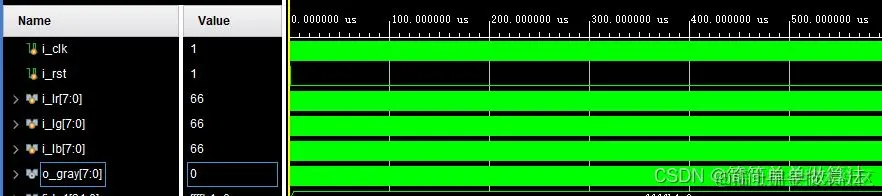

1.算法运行效果图预览

c9a8be658ec347231a8cd0df896b8fc2_82780907_202311192353080832936607_Expires=1700409788&Signature=RH0l%2FUR4rBC9kqneM1t%2B6IrAddw%3D&domain=8.jpg

ba48f6ff2113b52cbd4f3659b057b904_82780907_202311192353080723742841_Expires=1700409788&Signature=T0jX%2FwTviEP%2B0VdVrt4l7aAijWE%3D&domain=8.jpeg

2.算法运行软件版本

vivado2019.2



matlab2022a



3.算法理论概述

        基于FPGA的RGB图像转换为灰度图实现是一种在图像处理领域常见的操作。这种操作通过将彩色图像的RGB三个通道转换为单一的灰度值,使得图像处理变得更加简单和高效。



        RGB图像是一种最常见的彩色图像表示方式,它由三个通道组成:红色(R)、绿色(G)和蓝色(B)。每个通道的强度范围是0到255,它们共同决定了像素的颜色。



        灰度图像是一种只包含亮度信息而不包含颜色信息的图像形式。灰度图像的每个像素值都在0到255的范围内,表示像素的亮度。



        将RGB图像转换为灰度图的基本原理是,通过加权平均的方法,将RGB三个通道的强度值组合成一个单一的灰度值。这样,每个像素的颜色信息就被简化为一个亮度信息,从而可以进行更简单的图像处理和分析。



将RGB图像转换为灰度的标准公式如下:



Gray = 0.2989 * R + 0.5870 * G + 0.1140 * B



       这个公式的含义是,灰度值由R、G、B三个通道的加权平均值决定,每个通道的权值分别为0.2989、0.5870和0.1140。这些权值是根据人眼对不同颜色的敏感度进行设置的。



       在基于FPGA的实现中,这个公式通常被转换为固定点运算的形式,以便在硬件上高效地实现。例如,可以使用如下公式:



Gray = (37 * R + 77 * G + 13 * B) / 255



这个公式的权值与前面的公式相同,但进行了整数化处理,以便在FPGA上更高效地实现。



         在基于FPGA的实现中,通常使用硬件描述语言(如VHDL或Verilog)来描述和实现图像转换逻辑。具体实现步骤如下:



从外部存储器中读取RGB图像数据。

将RGB数据转换为并行的8位整数(或16位整数,取决于FPGA的位数)。

使用上述公式计算每个像素的灰度值。

将计算出的灰度值写入外部存储器中。

在实现过程中,需要注意以下几点:



由于FPGA的资源有限,因此需要优化算法和代码,以减少资源使用。

需要考虑图像的宽度和高度,以确定使用何种数据结构和算法。

需要考虑图像数据的格式和颜色空间,以正确地处理RGB数据。

需要进行测试和验证,以确保转换结果的正确性和稳定性。

        基于FPGA的RGB图像转换为灰度图实现是一种常见的图像处理操作。通过使用硬件描述语言和优化算法,可以实现高效的转换过程,并且可以广泛应用于图像处理、计算机视觉和机器学习等领域。









4.部分核心程序 ``timescale 1ns / 1ps

//

// Company:

// Engineer:

//

// Create Date: 2023/08/01

// Design Name:

// Module Name: RGB2gray

// Project Name:

// Target Devices:

// Tool Versions:

// Description:

//

// Dependencies:

//

// Revision:

// Revision 0.01 - File Created

// Additional Comments:

//

//





module test_image;



reg i_clk;

reg i_rst;

reg [7:0] Rbuff [0:100000];

reg [7:0] Gbuff [0:100000];

reg [7:0] Bbuff [0:100000];

reg [7:0] i_Ir,i_Ig,i_Ib;

wire [7:0] o_gray;

integer fids1,dat1,fids2,dat2,fids3,dat3,jj=0;



//D:\FPGA_Proj\FPGAtest\code

initial

begin

        fids1 = $fopen("D:\FPGA_Proj\FPGAtest\code\R.bmp","rb");

        dat1  = $fread(Rbuff,fids1);

        $fclose(fids1);

end



initial

begin

        fids2 = $fopen("D:\FPGA_Proj\FPGAtest\code\G.bmp","rb");

        dat2  = $fread(Gbuff,fids2);

        $fclose(fids2);

end



initial

begin

        fids3 = $fopen("D:\FPGA_Proj\FPGAtest\code\b.bmp","rb");

        dat3 = $fread(Bbuff,fids3);

        $fclose(fids3);

end







initial

begin

i_clk=1;

i_rst=1;

#1200;

i_rst=0;

end



always #5  i_clk=~i_clk;



always@(posedge i_clk)

begin

        i_Ir<=Rbuff[jj];

        i_Ig<=Gbuff[jj];

        i_Ib<=Bbuff[jj];

        jj<=jj+1;

end







main_gray main_gray_u(

.i_clk    (i_clk),

.i_rst    (i_rst),

.i_image_R      (i_Ir),

.i_image_G      (i_Ig),

.i_image_B      (i_Ib),

.o_gray   (o_gray)

);





integer fout1;

initial begin

 fout1 = $fopen("rgb2gray.txt","w");

end



always @ (posedge i_clk)

 begin

    if(jj<=66616)

        $fwrite(fout1,"%d\n",o_gray);

        else

        $fwrite(fout1,"%d\n",0);

end



endmodule`
