drawio简介以及下载安装
drawio是一款非常强大的开源在线的流程图编辑器，支持绘制各种形式的图表，提供了Web端与客户端支持，同时也支持多种资源类型的导出。访问网址：draw.io或者直接使用app.diagrams.net直接打开可以使用在线版本。如果用户长期使用可以下载安装到本地电脑使用。
在国内，drawio被集成进了不仅仅是drawon桌案项目当中的很多项目中去，而网址drawon.cn。是最接近原始版本的一个版本，用户可以点击注册账号，使用线上SaaS版本。
为了便于大家更直观的理解，我们在b站上给大家录了讲解与演示教程： www.bilibili.com/video/BV13Q…
项目起源
drawio项目的历史可以追溯至2005年，当时JGraph团队开始开发mxGraph，这是一个基于客户端的JavaScript与SVG的图表库，用于在Web应用程序中创建交互式图表，支持了Firefox 1.5和Internet Explorer 5.5。
2012年，JGraph团队将已有的程序删除了Java applet相关的部分，并且从域名diagram.ly改为draw.io，这是因为创始人觉得io比ly更酷，而drawio则成为了一个基于mxGraph的图表编辑器，可以在浏览器中运行并创建图表，最初是一个内部工具，而后来mxGraph团队决定将其作为一个开源项目发布。
在2020年JGraph团队处于安全和版权的考虑，将draw.io移至diagrams.net域，diagrams.net目前仍然是一个活跃的开源项目，拥有大量的用户和贡献者，支持多种图表类型，包括流程图、组织结构图、UML图等，同时还支持多种文件格式，包括XML、PNG、JPEG、PDF等。
mxGraph项目现状
mxGraph的项目地址：github.com/jgraph/mxgr… 这是一个基于客户端的JavaScript与SVG的图表库，用于在Web应用程序中创建交互式图表。 该库并未实用任何第三方软件，也无需插件。可以被集成到其他基于前端应用中。
该项目是基于javascript语言开发的， 并不支持typescript语言，如果需要支持typescript语言，可以使用这个项目typed-mxgraph：github.com/typed-mxgra…
开源项目

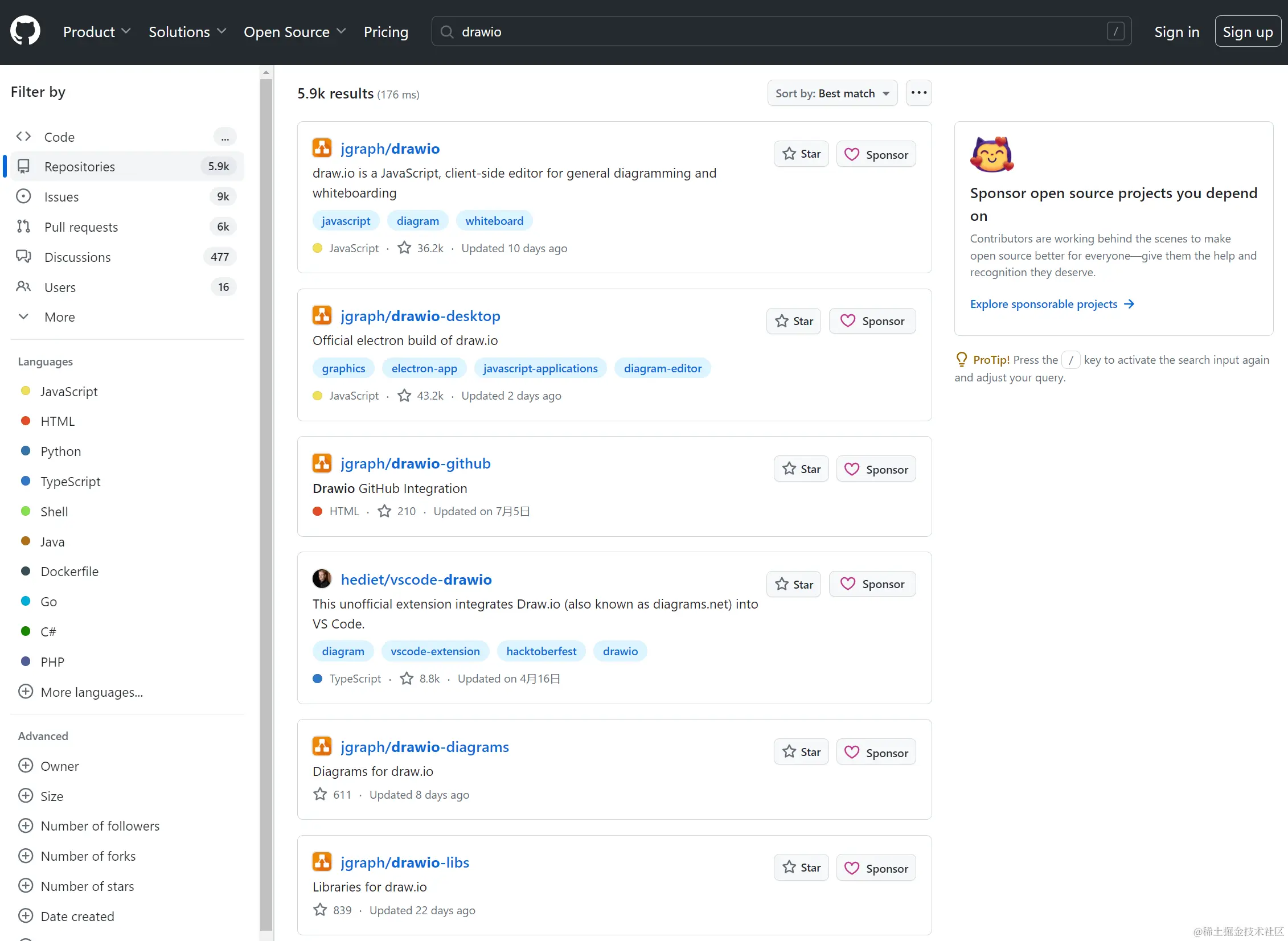

github搜索drawio获得如下结果
下表给出一个源码说明(重点项目)
| 项目名称 | github地址 | 说明 |
|---|---|---|
| jgraph/mxgraph | github.com/jgraph/mxgr… | drawio的核心图形渲染库， 该项目已经很稳定，目前已经是readonly模式 |
| jgraph/drawio | github.com/jgraph/draw… | drawio.io在线版本的库 |
| jgraph/drawio-desktop | github.com/jgraph/draw… | 基于electron的桌面端安装版本的软件 |
| jgraph/drawio-github | github.com/jgraph/draw… | github上安装了drawio应用 |
| hediet/vscode-drawio | github.com/hediet/vsco… | vscode上安装插件可以使用drawio |
| jgraph/drawio-libs | github.com/jgraph/draw… | drawio相关的组件库 |
开源协议说明
源代码是基于Apache v2协议而授权的。 整个核心代码均是开源的。但是有一些边界函数，发不起来非常困难，因此采用的方式就是我们来维护他们。
JGraph提供的图表以及图表模板是基于CC BY 4.0协议授权许可。 还有一些内容的使用遵循第三方公司版权协议。 我们会检查所有的情况，原始的许可在该项目下会被允许。
除此之外， 最小化尺寸的javascript 以及java库在该工程中被使用。 这些所有的许可都是基于Apache2.0协议， 不包含任何GPL以及AGPL的协议。 对所有的第三方代码都进行了详尽的检查。
衍生出来的产品
如下图所示基于mxGraph所衍生出来的产品：
从图中，可以看出，国外的Tldraw和Excalidraw均是基于drawio所开发。 而国内的drawon.cn 以及有道云笔记，processon和飞书文档均是基于drawio的源码所修改。
下载使用
官方发布连接
用户可以使用jgraph/drawio-desktop这个项目的发布本版，下载，并安装到自己的电脑上使用。
下载安装包，支持windows, linux, 和macOS操作系统。如下分别对安装包进行说明

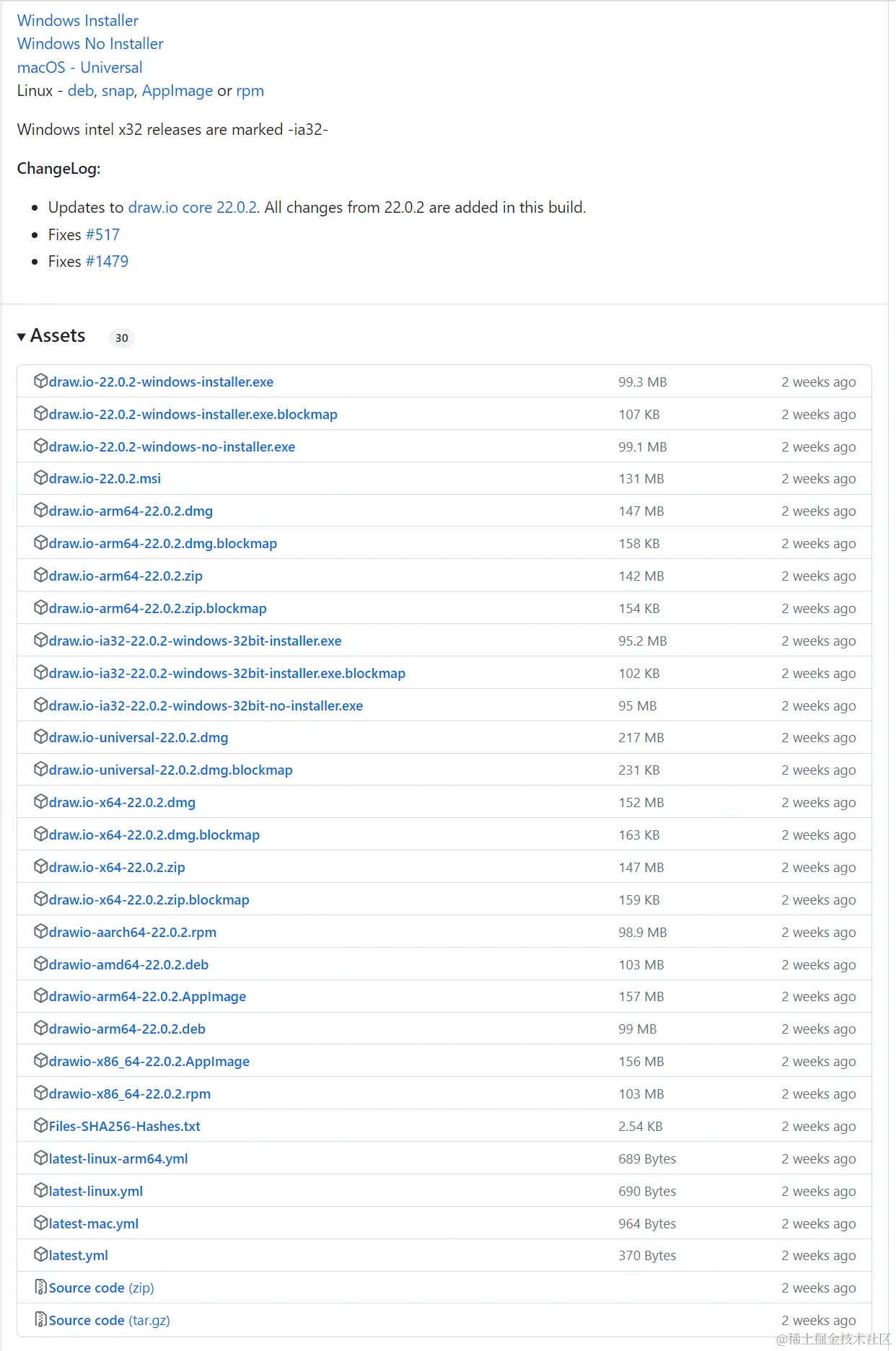

如下图为github的截图
文件下载说明
blockmap文件：后缀名位blockmap的文件，它为一个XML格式的文档。包含了应用程序的文件列表，以及存储在包中的每个数据块的索引和加密哈希值。安装不需要该文件(点击文件名称可直接下载)。
| 文件名称 | CPU架构 | 操作系统 | 说明 |
|---|---|---|---|
| draw.io-22.0.2-windows-installer.exe | x64 | windows | x64架构windows操作系统的安装文件 |
| draw.io-22.0.2-windows-no-installer.exe | x64 | windows | x64架构windows操作系统直接运行无需安装 |
| draw.io-ia32-22.0.2-windows-32bit-installer.exe | x32 | windows | x32架构windows操作系统的安装文件 |
| draw.io-22.0.2.msi | 通用 | windows | windows系统图形化应用的基本安装包 |
| draw.io-arm64-22.0.2.dmg | arm64 | macOS | 苹果电脑arm64架构的应用程序 |
| draw.io-arm64-22.0.2.zip | arm64 | macOS | 无需安装的版本，解压直接运行。 |
| draw.io-universal-22.0.2.dmg | 通用 | macOS | 苹果电脑通用版本 |
| draw.io-x64-22.0.2.dmg | x64 | macOS | x64架构macOS电脑的安装包 |
| draw.io-x64-22.0.2.zip | x64 | macOS | 无需安装，解压直接运行 |
| drawio-aarch64-22.0.2.rpm | aarch64 | linux | aarch64架构的linux系统的安装包rpm格式 |
| drawio-amd64-22.0.2.deb | amd64 | linux | amd架构的linux系统的安装包deb格式 |
| drawio-arm64-22.0.2.AppImage | arm64 | linux | arm64格式的linux系统的安装包 |
| drawio-arm64-22.0.2.deb | arm64 | linux | arm64架构的linux系统的安装包deb格式 |
| drawio-x86_64-22.0.2.AppImage | x64 | linux | x64架构的linux安装包appImage格式 |
| drawio-x86_64-22.0.2.rpm | x64 | linux | x64架构的linux安装包，rpm格式 |
如何选择不同的安装包，首先思考您所使用的操作系统是什么，一般情况下PC电脑会有三种操作系统，windows, macOS, linux, 安装顺序，windows普及率最高，其次是macOS, 最后是linux。 然后再看你的操作系统是基于那种CPU架构。 最后再找到对应的包下载即可。
例如： windows 操作系统，x64架构，不需要安装直接能运行的包为：draw.io-22.0.2-windows-no-installer.exe
其他途径下载
windows安装版下载地址，在drawon上上传了一份
点击这里：
