概念

简介

Apache DolphinScheduler是一个分布式易拓展的可视化DAG工作流任务调度开源系统。解决数据研发ETL错综复杂的依赖关系，不能直观监控任务健康状态等问题。

DolphinScheduler以DAG流式的方式将Task组装起来，可实时监控任务的运行状态，同时支持重试、从指定节点恢复失败、暂停及Kill任务等操作

特点

简单易用：DAG监控界面，所有流程定义都是可视化，通过拖拽任务定制DAG，通过API方式与第三方系统对接，一键部署。

高可靠性：去中心化的多Master和多Worker, 自身支持HA功能, 采用任务队列来避免过载，不会造成机器卡死

高拓展性：支持自定义任务类型，调度器使用分布式调度，调度能力随集群线性增长，Master和Worker支持动态上下线

模块

• dolpinscheduler-alert警告模块，提供AlertServer服务
• dolpinscheduler-api web应用模块，提供ApiServer服务
• dolpinscheduler-common通用的常量枚举、工具类、数据结构或者基类
• dolpinscheduler-dao提供数据库访问等操作
• dolpinscheduler-remote基于netty的客户端、服务端
• dolpinscheduler-server MasterServer和WorkerServer服务
• dolpinscheduler-service service模块，包含Quartz、Zookeeper、日志客户端访问服务，便于server模块和api模块调用
• dolpinscheduler-ui前端模块

名称解释

DAG：全称Directed Acyclic Graph，简称DAG。工作流中的Task任务以有向无环图的形式组装起来，从入度零的节点进行拓扑遍历，直到无后继节点为止。

流程定义：通过拖拽任务节点并建立任务节点的关联所形成的可视化DAG

流程实例：流程实例是流程定义的实例化，可以通过手动启动或定时调度生产，流程定义每运行一次，产生一个流程实例。

任务实例：任务实例是流程定义中任务节点的实例化，标识着具体的任务执行状态。

任务类型：目前支持有SHELL、SQL、SUB_PROCESS(子流程)、PROCEDURE、MR、SPARK、PYTHON、DEPENDENT(依赖)，同时计划支持动态插件扩展，注意：其中子 SUB_PROCESS 也是一个单独的流程定义，是可以单独启动执行的

调度方式：系统支持基于cron表达式的定时调度和手动调度。命令类型支持：启动工作流、从当前节点开始执行、恢复被容错的工作流、恢复暂停流程、从失败节点开始执行、补数、定时、重跑、暂停、停止、恢复等待线程。 其中 恢复被容错的工作流 和 恢复等待线程 两种命令类型是由调度内部控制使用，外部无法调用

定时调度：系统采用 quartz 分布式调度器，并同时支持cron表达式可视化的生成

依赖：系统不单单支持 DAG 简单的前驱和后继节点之间的依赖，同时还提供任务依赖节点，支持流程间的自定义任务依赖

优先级：支持流程实例和任务实例的优先级，如果流程实例和任务实例的优先级不设置，则默认是先进先出

邮件告警：支持 SQL任务 查询结果邮件发送，流程实例运行结果邮件告警及容错告警通知

失败策略：对于并行运行的任务，如果有任务失败，提供两种失败策略处理方式，继续是指不管并行运行任务的状态，直到流程失败结束。结束是指一旦发现失败任务，则同时Kill掉正在运行的并行任务，流程失败结束

补数：补历史数据，支持区间并行和串行两种补数方式

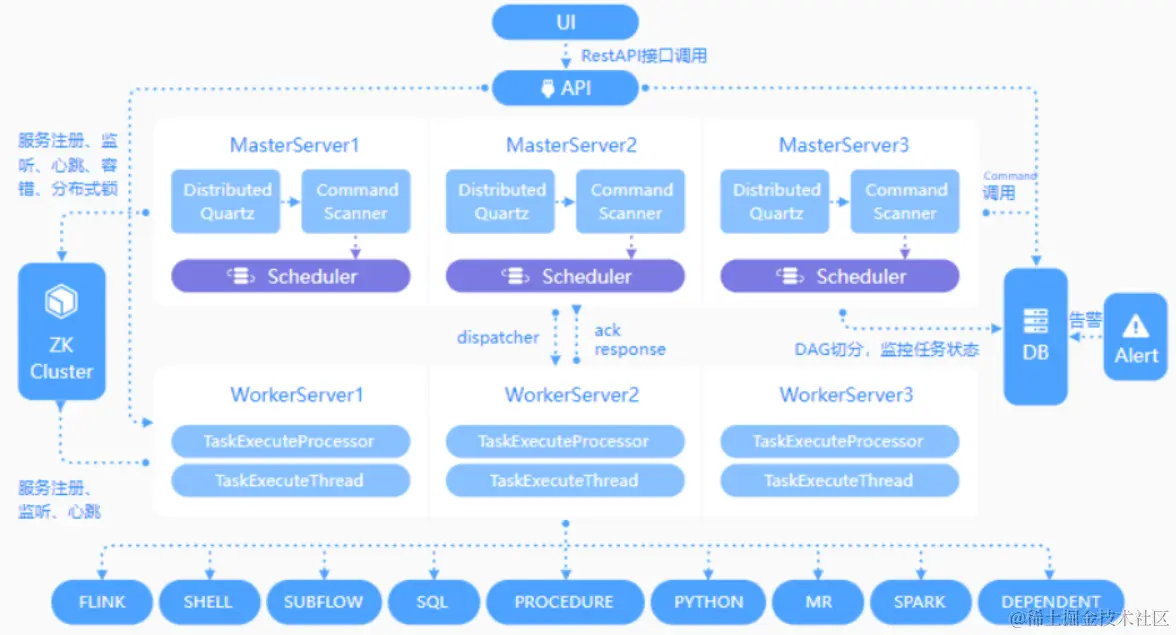

核心架构

MasterServer：

• MasterServer采用分布式去中心设计理念，MasterServer主要负责DAG任务切分、任务提交监控，并同时监听其他MasterServer和WorkerServer的健康状态。MasterServer服务启动时向Zookeeper临时节点变化来进行容错处理。MasterServer基于netty提供监听服务。
• Distributed Quartz:分布式调度组件，主要负责定时任务的启停操作，当quartz调起任务后，Master内部会有线程池具体负责处理任务的后续操作
• MasterSchedulerThread：是一个扫描线程，定时扫描数据库，定时扫描数据库中的command表，根据不同的命令类型进行不同的业务操作
• MasterExecThread：主要是负责DAG任务切分、任务提交监控、各种不同命令类型的逻辑处理
• MasterTaskExecThread：主要负责任务的持久化

WorkerServer：

• 采用分布式去中心设计理念，WorkerServer主要负责任务的执行和提供日志服务。WorkerServer服务启动时向Zookeeper注册临时节点，并维持心跳。Server基于netty提供监听服务
• FetchTaskThread：主要负责不断从Task Queue中领取任务，并根据不同任务类型调用TaskSchduleThread对应执行器
• LoggerServer：是一个RPC服务，提供日志分片查看、刷新和下载等功能

Zookeeper：

Zookeeper服务，系统中的MasterServer和WorkerServer节点都通过Zookeeper来进行集群管理和容错。另外系统还基于Zookeeper进行时间监听和分布式锁。

TaskQueue：

提供任务队列的操作，目前队列也是基于Zookeeper来实现。由于队列中存的信息较少，不必担心队列里数据过多的情况，实际上我们压测过百万级数据存队列，对系统稳定性和性能没影响

Alert：

提供告警相关接口，接口主要包括告警和告警数据的存储、查询和通知功能

API：

API接口层，主要负责处理前端UI层的请求。该服务统一提供RESTful api向外部提供请求服务。接口包括工作流的创建、定义、查询、修改、发布、下线、手动启动、停止、暂停、恢复、从该节点开始执行

UI：

系统的前端页面，提供系统的各种可视化操作界面
