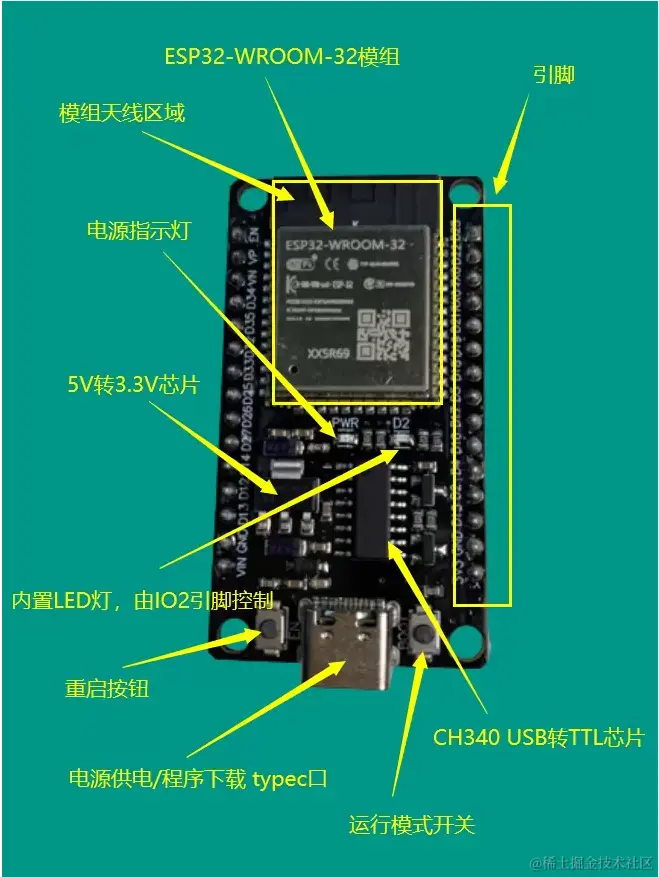

开发板介绍
- 开发板型号：ESP32-DevKitC
- 模组型号：ESP32-WROOM-32 模组官方资料
- 芯片：ESP32-D0WDQ6 芯片官方资料
- 管脚数量：30
- 内存大小：512KB
- Flash大小：4MB
ESP32-WROOM-32模组介绍
主要特性
- 双核 Xtensa® 32-bit LX6处理器，最高时钟频率240MHZ；
- 内置Wifi、传统蓝牙、低功耗蓝牙支持；
- 外设包括电容式触摸传感器，霍尔传感器，SD 卡接口，以太网，高速 SPI，UART，I2S 和 I2C，ADC，DAC等；
- 支持睡眠模式，大幅提升续航能力；
工作电压
3.0V ~ 3.6V（典型值3.3V）,开发板直接可以使用5V USB供电，是因为开发板上自带了AMS1117-3.3降压芯片，能将外部5V电压，恒定到3.3V左右。
工作温度
-40℃ ~ 85℃
引脚布局

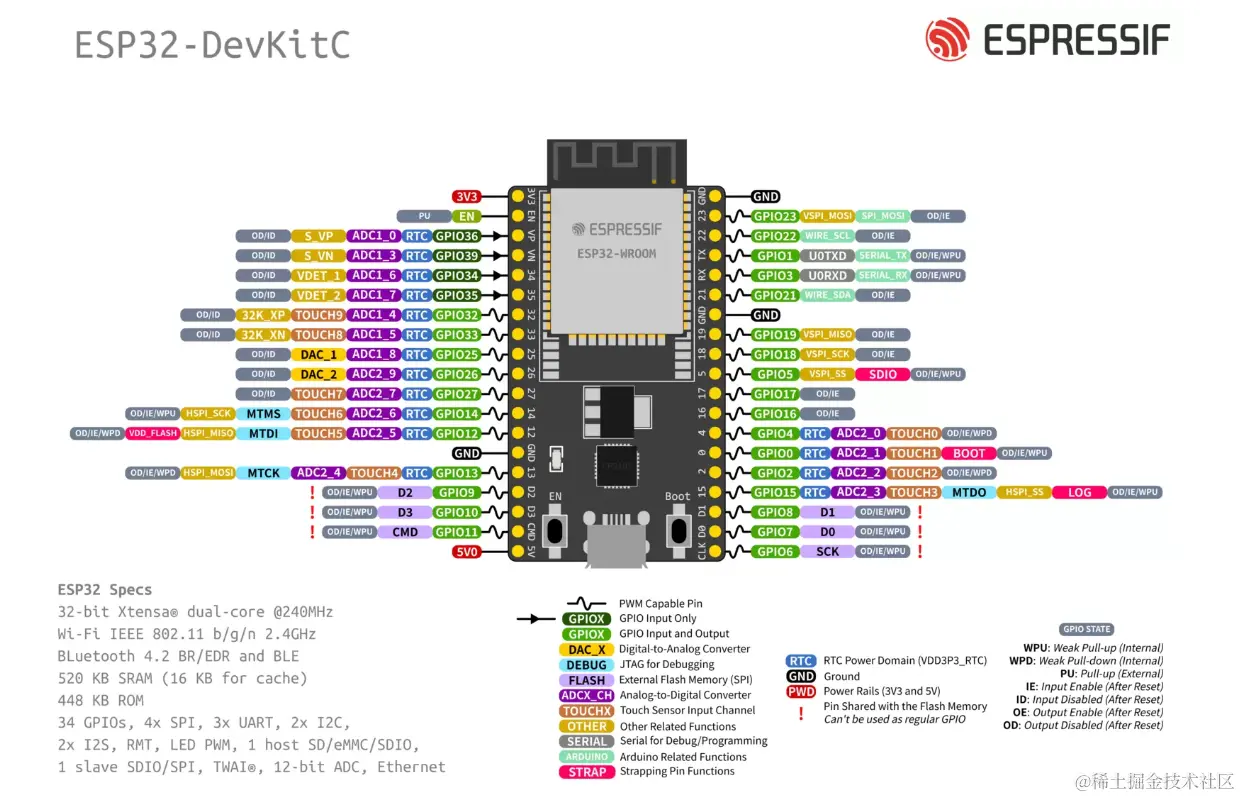

模组引脚图：
提示
模组上一共有38个管脚，其中矩形框着的引脚未引出到开发板。
GPIO

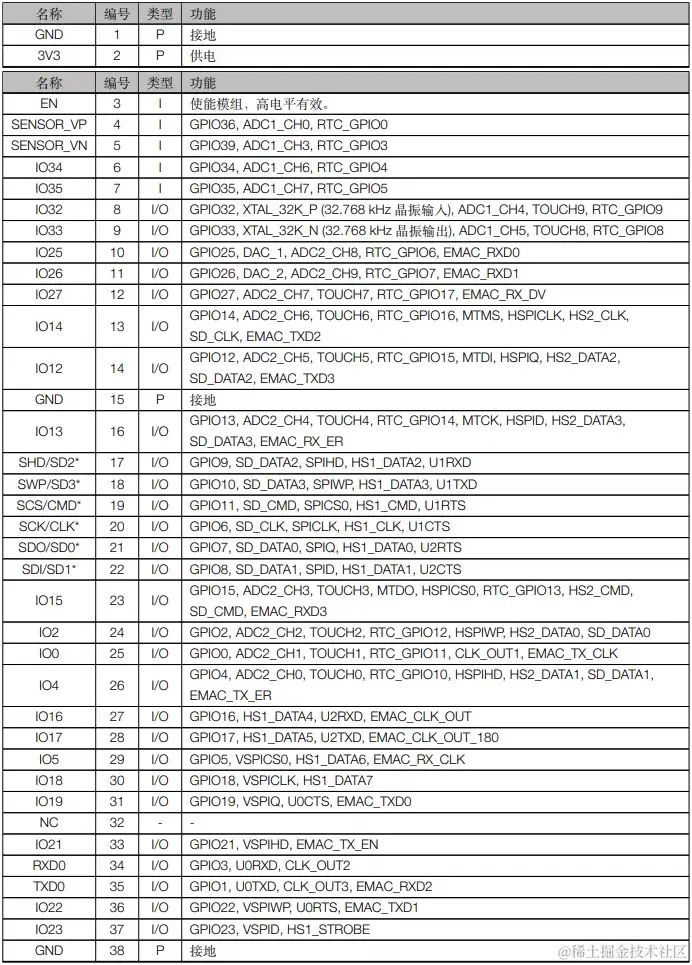

ESP32-WROOM-32 引脚定义如下图，其中类型定义如下：
- P：电源相关引脚
- I：只能作为输入，不能输出信号
- I/O：既能作为输入，也能作为输出
其中功能这一块，重点了解如下：
- GPIO：(General-purpose input/output)通用输入输出，使用者可编写程序控制这些引脚，要么作为输入从外部设备读取信号，要么作为输出控制外部设备；
- RTC_GPIO：也属于GPIO的一种，只不过这些引脚可以在芯片的睡眠模式下工作，不带RTC的GPIO，在睡眠模式下无法响应；
- TOUCH：带有电容式触摸功能的引脚，可以使用这些引脚制作简单的触摸开关；
- U[0-2]TXD/RXD：这是串口通信相关引脚，一共有三组;
- ...
注意
管脚 SCK/CLK，SDO/SD0，SDI/SD1，SHD/SD2，SWP/SD3，和 SCS/CMD，即 GPIO6 至 GPIO11 用于连接模组上集成的 SPI flash，不建议用于其他功能。
特殊引脚
模组上有一个引脚比较特殊，决定了模组的工作模式，在业务代码中，一般不使用：
- GPIO0：启动时，高电平进入
正常运行模式，低电平进入下载模式，开发版上本身就未引出，但是在以后生产中，如果直接使用模组，业务代码上最好不要使用该引脚。
