概述

文章主要内容是提出并解决了一个 Flink 作业启动报错找不到类的问题 。并且借此机会从源码层面分析了 Flink on Yarn 的 Classpath 传递机制，该机制指明了 Flink 是怎样构建 ApplicationMaster 和 TaskManager 的 Classpath，同时说明了 Classpath 在客户端机器和Yarn Container上的差异。通过分析源码，发现 JM 和 TM 环境变量是由 YarnClusterDescriptor 构建的，并最终找到 Classpath 缺失的根本性解决方法。

注：JobManager 对于Yarn来说是 ApplicationMaster，ApplicationMaster 和 TaskManager 对于 Yarn来说都是 Container

关键词

Flink，Flink On Yarn，Yarn-Per-Job ，NoClassDefFoundError, org/apache/hadoop/mapred/MRVersion, Job Manager，TaskManager，Container, YarnClusterDescriptor

遇到的问题

用户 Flink 作业启动时发现缺少 MRVersion 类的定义。

如何发生的

  • 提交 Flink 作业，该作业连接了 Hive。
  • HiveConf 初始化过程中找不到类 org.apache.hadoop.mapred.MRVersion。
java.lang.NoClassDefFoundError: org/apache/hadoop/mapred/MRVersion
	at org.apache.hadoop.hive.shims.Hadoop23Shims.isMR2(Hadoop23Shims.java:932) ~[hive-exec-1.1.0-cdh5.12.1-slankka.jar:1.1.0-cdh5.12.1]
	at org.apache.hadoop.hive.shims.Hadoop23Shims.getHadoopConfNames(Hadoop23Shims.java:1003) ~[hive-exec-1.1.0-cdh5.12.1-slankka.jar:1.1.0-cdh5.12.1]
	at org.apache.hadoop.hive.conf.HiveConf$ConfVars.<clinit>(HiveConf.java:370) ~[hive-exec-1.1.0-cdh5.12.1-slankka.jar:1.1.0-cdh5.12.1]
	at org.apache.hadoop.hive.conf.HiveConf.<clinit>(HiveConf.java:108) ~[hive-exec-1.1.0-cdh5.12.1-slankka.jar:1.1.0-cdh5.12.1]
	at org.apache.flink.connectors.hive.util.HiveConfUtils.create(HiveConfUtils.java:38) ~[flink-connector-hive_2.11-1.13.5.jar:1.13.5]
...
Caused by: java.lang.ClassNotFoundException: org.apache.hadoop.mapred.MRVersion
	at java.net.URLClassLoader.findClass(URLClassLoader.java:381) ~[?:1.8.0_121]
	at java.lang.ClassLoader.loadClass(ClassLoader.java:424) ~[?:1.8.0_121]
	at sun.misc.Launcher$AppClassLoader.loadClass(Launcher.java:331) ~[?:1.8.0_121]
	at java.lang.ClassLoader.loadClass(ClassLoader.java:357) ~[?:1.8.0_121]
	... 24 more

解决

通过查找，下方两个jar均含有这个类

  • hadoop-core-2.6.0-mr1-cdh5.12.1.jar
  • hadoop-mapreduce-client-common-2.6.0-cdh5.12.1.jar

注：后者所在路径是 /opt/cloudera/parcels/CDH/lib/hadoop-mapreduce

解决办法

很简单，就是放进 Flink 的 lib 内，也符合 Flink 官方文档。

然而笔者并不满足于这个简单的解决方案，脑中出现了些许疑问。

除了按照官方文档放置缺少的 jar 以外，能否找到缺失 library 的根本原因，并最终得到根本解决方法？

现象

找问题原因的过程中，少不了一番排查。

  • A. 观察客户端机器的 hadoop classpath。
  • B. 观察启动过程中客户端打印的日志。
  • C. 提交作业以后，在 AM 中观察启动过程中打印的 Classpath。

A. 客户端机器的 classpath

通过检查客户端的环境变量，确认客户端提供的环境变量 HADOOP_CLASSPATH 内容如下：

[@/opt/cloudera/parcels/GPLEXTRAS/lib]# hadoop classpath | tr ':' '\n'
/etc/hadoop/conf
/opt/cloudera/parcels/CDH-5.12.1-1.cdh5.12.1.p0.3/lib/hadoop/libexec/../../hadoop/lib/*
/opt/cloudera/parcels/CDH-5.12.1-1.cdh5.12.1.p0.3/lib/hadoop/libexec/../../hadoop/.//*
/opt/cloudera/parcels/CDH-5.12.1-1.cdh5.12.1.p0.3/lib/hadoop/libexec/../../hadoop-hdfs/./
/opt/cloudera/parcels/CDH-5.12.1-1.cdh5.12.1.p0.3/lib/hadoop/libexec/../../hadoop-hdfs/lib/*
/opt/cloudera/parcels/CDH-5.12.1-1.cdh5.12.1.p0.3/lib/hadoop/libexec/../../hadoop-hdfs/.//*
/opt/cloudera/parcels/CDH-5.12.1-1.cdh5.12.1.p0.3/lib/hadoop/libexec/../../hadoop-yarn/lib/*
/opt/cloudera/parcels/CDH-5.12.1-1.cdh5.12.1.p0.3/lib/hadoop/libexec/../../hadoop-yarn/.//*
/opt/cloudera/parcels/CDH/lib/hadoop-mapreduce/lib/*
/opt/cloudera/parcels/CDH/lib/hadoop-mapreduce/.//*
/opt/cloudera/parcels/GPLEXTRAS-5.12.1-1.cdh5.12.1.p0.3/lib/hadoop/lib/*

确定没有缺少 /opt/cloudera/parcels/CDH/lib/hadoop-mapreduce/

B. 客户端打印的 classpath

org.apache.flink.client.cli.CliFrontend 打印的日志，没有缺少 hadoop-mapreduce部分的目录。

C. AM打印的 classpath

通过观察应用程序启动时，Application Master 端（注：JobManager 启动时打印的日志片段）

注：也适用于 Yarn-Application模式部署

  • /opt/cloudera/parcels/CDH-5.12.1-1.cdh5.12.1.p0.3/lib/hadoop/
  • /opt/cloudera/parcels/CDH-5.12.1-1.cdh5.12.1.p0.3/lib/hadoop/lib/
  • /opt/cloudera/parcels/CDH-5.12.1-1.cdh5.12.1.p0.3/lib/hadoop-hdfs/
  • /opt/cloudera/parcels/CDH-5.12.1-1.cdh5.12.1.p0.3/lib/hadoop-yarn/
  • /opt/cloudera/parcels/GPLEXTRAS/lib/hadoop/lib/

对比初始的 hadoop classpath，发现缺少以下的条目

  • /opt/cloudera/parcels/CDH/lib/hadoop-mapreduce/
  • /opt/cloudera/parcels/CDH/lib/hadoop-mapreduce/lib/

疑问

平台通过客户端设置 HADOOP_CLASSPATH 了：

  • 在bin/config.sh设置了INTERNAL_HADOOP_CLASSPATH=(`hadoop classpath`)

然而，Flink 提交到 Yarn 后仍然出现问题。具体现象是：

  • ApplicationMaster 启动时打印的 Classpath 不包含平台的 /opt/cloudera/parcels/CDH/lib/hadoop-mapreduce。

分析

分析1：是否是客户端环境所致？

在Flink客户端的提交日志中，配置日志级别，org.apache.flink.client.cli.CliFrontend 打印出了Classpath，且非常完整，和 hadoop classpath --glob 打印的条目一致。

不成立。

分析2：是否是软链接目录所致？

Flink客户端打印的日志中，打印出的 Classpath ，包含了含有和不含有软链接的路径，且包含 hadoop-mapreduce 的 Jar。

AM启动日志内没有 hadoop-mapreduce 的 Jar，但有同时含有软链接形式的 jar。

不成立。

分析3：是否是因为YARN的节点上缺少CDH的 hadoop-mapreduce有关jar包？

每一个机器都安装有完整的cloudera的发行版，Classpath完整。

不成立。

分析4：是否是因为hadoop classpath 和 hadoop classpath --glob的差异？

客户端日志本身打印了具体的jar路径，且Classpath非常完整，且包含 hadoop-mapreduce 的Jar。
不成立。

分析5：是否因为 Yarn 的 Container 启动的时候采用了自身进程的Classpath，而忽略了客户端的Classpath？

阅读源码发现，客户端的Classpth是由 org.apache.flink.yarn.YarnClusterDescriptor 进行组装，排序，和上传的。

并且lib内的jar 一定会被上传到NodeManager上。这样看来，怀疑 Yarn 的 Container 是对 Yarn 有点低估了。

不成立。

分析6：是否因为 yarn-site.xml 覆盖了 AM 的 Classpath

观察发现，以下客户端所在机器的 yarn-site.xml 配置完全符合 AM 启动过程中 Classpath 的打印的内容，且该配置同样缺少 hadoop-mapreduce的jar包，现象和配置完全吻合。

<property>
    <name>yarn.application.classpath</name>
<value>$HADOOP_CLIENT_CONF_DIR,$HADOOP_CONF_DIR,$HADOOP_COMMON_HOME/*,$HADOOP_COMMON_HOME/lib/*,$HADOOP_HDFS_HOME/*,$HADOOP_HDFS_HOME/lib/*,$HADOOP_YARN_HOME/*,$HADOOP_YARN_HOME/lib/*,/opt/cloudera/parcels/GPLEXTRAS/lib/hadoop/lib/*</value>
</property>

结论成立。

论证依据

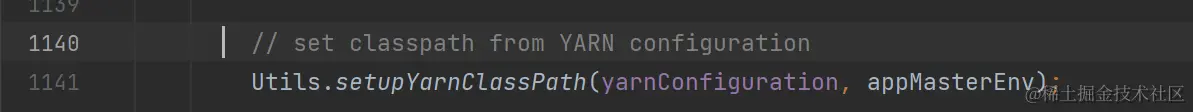

org.apache.flink.yarn.YarnClusterDescriptor.java based on Flink-1.13.5

org.apache.flink.yarn.Utils.java based on Flink-1.13.5

public static void setupYarnClassPath(Configuration conf, Map<String, String> appMasterEnv) {
        addToEnvironment(
                appMasterEnv, Environment.CLASSPATH.name(), appMasterEnv.get(ENV_FLINK_CLASSPATH));
        String[] applicationClassPathEntries =
                conf.getStrings(
                        YarnConfiguration.YARN_APPLICATION_CLASSPATH,
                        YarnConfiguration.DEFAULT_YARN_APPLICATION_CLASSPATH);
        for (String c : applicationClassPathEntries) {
            addToEnvironment(appMasterEnv, Environment.CLASSPATH.name(), c.trim());
        }
    }

Flink 将自身的 lib 、plugin 、用户 jar 等依赖加入 ENV_FLINK_CLASSPATH ，作为 Container 的一部分，紧接着将 yarn.application.classpath 放入 Yarn 应用的 Classpath 。

反思

Classpath 是排序的吗？

是的，Flink 对用户 Classpath 和 System 的 Classpath 分别进行排序，默认按照 ORDER 策略，根据 jar 名称进行排序。

// normalize classpath by sorting
    Collections.sort(systemClassPaths);
    Collections.sort(userClassPaths);

    // classpath assembler
    StringBuilder classPathBuilder = new StringBuilder();
    if (userJarInclusion == YarnConfigOptions.UserJarInclusion.FIRST) {
        for (String userClassPath : userClassPaths) {
            classPathBuilder.append(userClassPath).append(File.pathSeparator);
        }
    }
    for (String classPath : systemClassPaths) {
        classPathBuilder.append(classPath).append(File.pathSeparator);
    }
    ...
    ...
   // set Flink app class path
   appMasterEnv.put(YarnConfigKeys.ENV_FLINK_CLASSPATH, classPathBuilder.toString());

注： 参见YarnConfigOptions.UserJarInclusion的文档1这个选项在后续的版本中改名。

结论

根据 Flink 官方文档描述，向 Flink 提供 Hadoop classpath 应当使用 export HADOOP_CLASSPATH，并在每一个节点上配置，其次是在 lib 中提供。

进一步讲：

  1. Flink 自身管理了 lib 和 user 的 jar，这无疑会影响 Container 的 classpath，但与此同时，默认读取yarn-site.xml的 yarn.application.classpath，并不会读取环境变量HADOOP_CLASSPATH 作为 AM 的 Classpath的一部分，因此出现上述不一致性。

  2. lib 可以影响 Flink On Yarn 的 Classpath，但 bin/config.sh 内的shell变量无法影响。

  3. 此外，classpath 的 jar 顺序也很重要，如果在前的，对于同一个 JVM Classloader 的相同 FQCN 类，JVM 先加载排在前面的，则不会加载后面的。如果存在相同 FQCN 的两份字节码，有 bug 的在后面，则前面的掩盖后面的BUG。如果第一份是有 bug 的，则不幸中招。

补充

类加载的机制只是理论，有关类加载的工程方面，还涉及Maven打包插件的细节，这里分享一篇深度文章：《安全同学讲Maven重打包的故事》2 可通过过程细节加深对类加载顺序和类冲突的理解。

参考

Footnotes

  1. yarn.per-job-cluster.include-user-jar nightlies.apache.org/flink/flink… ↩

  2. 安全同学讲Maven重打包的故事 zhuanlan.zhihu.com/p/610374858… ↩
