Redis面试之IO多路复用和零拷贝详解

Myboolean
544 阅读10分钟

Redis为什么快？

  1. 单线程处理命令不需要线程上下文切换的开销。
  2. 网络多线程+后台主从复制和刷盘等操作使用fork子进程的方式在另一个cpu核上操作较少网络开销。
  3. 网络多线程实际上是使用的IO多路复用机制。
  4. 设计了多种高效的数据结构以及数据库使用哈希表存储数据的方式。
  5. RESP这种简单的网络传输协议避免序列化和网络传输占用太多时间。

本来主要讨论的是Redis的IO多路复用机制。

网络模型

在《UNIX网络编程》一书中，总结归纳了5种IO模型：

  • 阻塞IO（Blocking IO）
  • 非阻塞IO（Nonblocking IO）
  • IO多路复用（IO Multiplexing）
  • 信号驱动IO（Signal Driven IO）
  • 异步IO（Asynchronous IO）

阻塞和非阻塞

阻塞和非阻塞对于操作系统来说是针对于系统调用来体现的。如果发生IO类的系统调用，必须要等到系统调用完成再返回，或者中途被中断、出错等情况才返回，这就是阻塞式IO。如果不管IO系统调用成功与否直接返回的话就是非阻塞式IO的调用。

同步和非同步

这里的同步与非同步，也是指I/O操作。当把阻塞、非阻塞、同步和非同步放在一起时，会让我们非常混乱。

同步是否就是阻塞，非同步是否就是非阻塞呢？

实际上在I/O操作中，它们是不同的概念。同步既可以是阻塞的，也可以是非阻塞的，而常用的Linux的I/O调用实际上都是同步的。这里的同步和非同步，是指I/O数据的复制工作是否同步执行。

  • 就是说当数据到来了，读取数据的过程是否需要等待，不等待数据获取完成就是异步，等待数据获取完成就是同步。
  • 异步的话就需要再数据获取完成之后再进行回调。

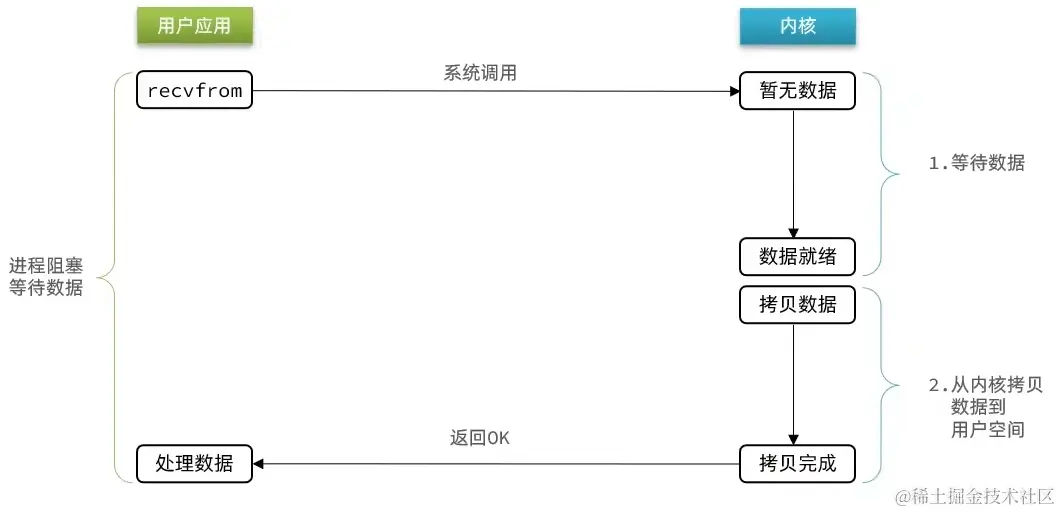

同步阻塞IO

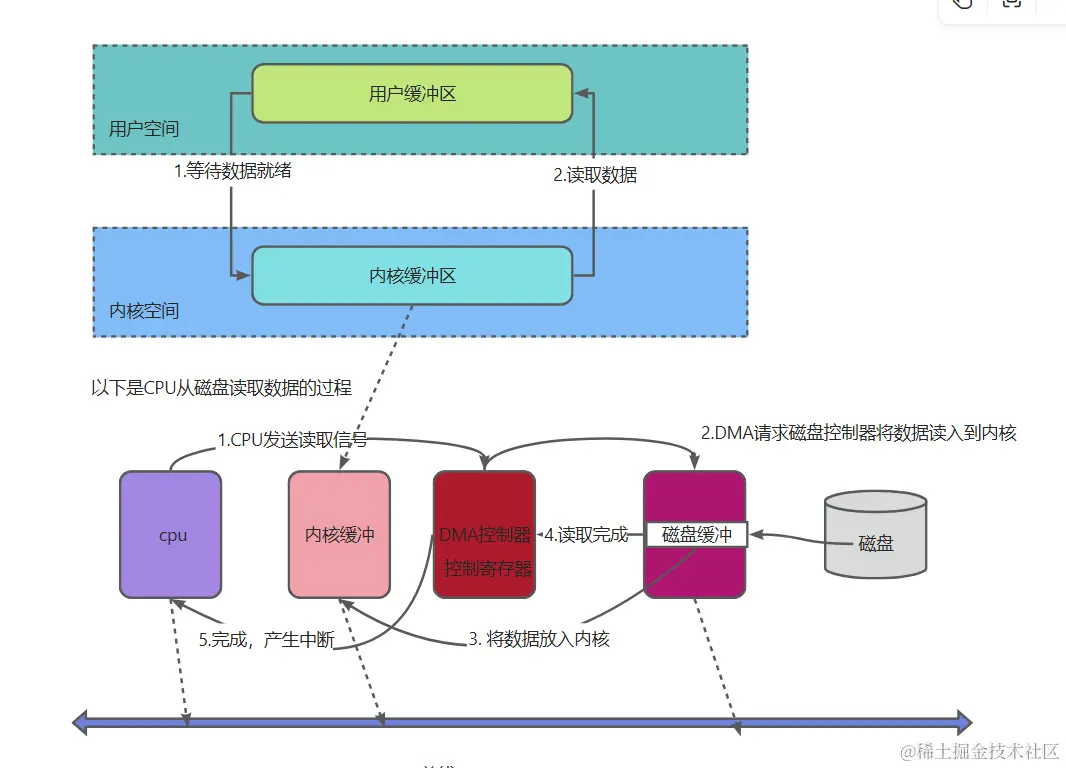

应用程序想要去读取数据的时候是无法直接去读取磁盘数据的，需要先到内核里边去等待内核操作硬件拿到数据，这个过程就是1，是需要等待的，等到内核从磁盘上把数据加载出来之后，再把这个数据写给用户的缓存区，这个过程是2，如果是阻塞IO，那么整个过程中，用户从发起读请求开始，一直到读取到数据，都是一个阻塞状态。 以下是具体流程： image.png DMA 的工作方式如下:

  • CPU 需对 DMA 控制器下发指令，通知它需要读取的数据以及存放的位置；
  • 接下来，DMA 控制器会向磁盘控制器发出指令，通知它从磁盘读数据到其磁盘缓冲区中，接着磁盘控制器将缓冲区的数据传输到内核缓冲区;
  • 当磁盘控制器把数据传输到内存的操作完成后，磁盘控制器在总线上发出一个确认成功的信号到 DMA 控制器;
  • DMA 控制器收到信号后，DMA 控制器发中断通知 CPU 指令完成，CPU 就可以直接用内存里面现成的数据了；

可以看到，CPU 当要读取磁盘数据的时候，只需给 DMA 控制器发送指令，然后返回去做其他事情，当磁盘数据拷贝到内存后， DMA 控制机器通过中断的方式，告诉 CPU 数据已经准备好了，可以从内存读数据了。仅仅在传送开始和结束时需要 CPU 干预。

用户去读取数据时，会去先发起recvform一个命令，去尝试从内核上加载数据，如果内核没有数据，那么用户就会等待，此时内核会去从硬件上读取数据，内核读取数据之后，会把数据拷贝到用户态，并且返回ok，整个过程，都是阻塞等待的，这就是阻塞IO。

  • 阻塞IO就是这1和2两个阶段都需要等待

阶段一：

  • 用户进程尝试读取数据（比如网卡数据）
  • 此时数据尚未到达，内核需要等待数据
  • 此时用户进程也处于阻塞状态

阶段二：

  • 数据到达并拷贝到内核缓冲区，代表已就绪
  • 将内核数据拷贝到用户缓冲区
  • 拷贝过程中，用户进程依然阻塞等待
  • 拷贝完成，用户进程解除阻塞，处理数据

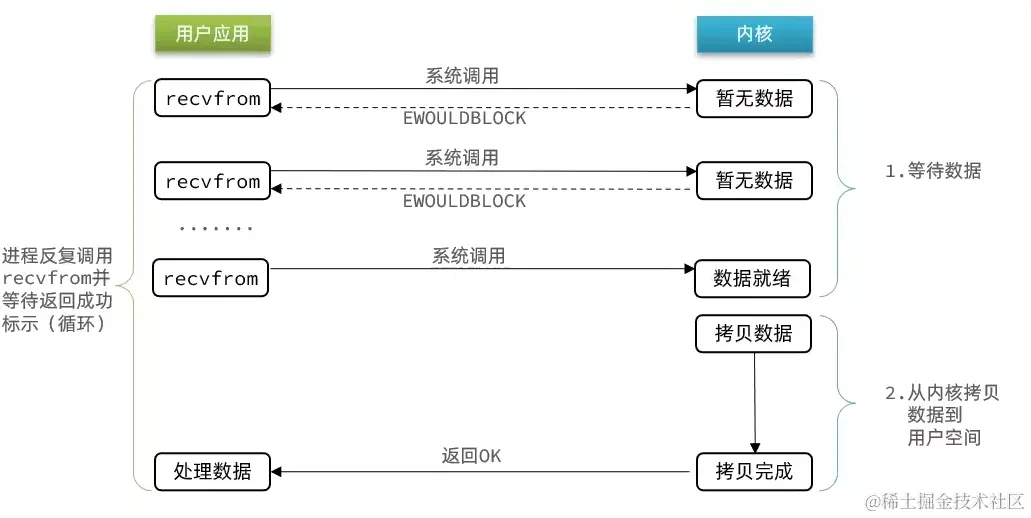

同步非阻塞IO

阶段一：

  • 用户进程尝试读取数据（比如网卡数据）
  • 此时数据尚未到达，内核需要等待数据
  • 返回异常给用户进程
  • 用户进程拿到error后，再次尝试读取
  • 循环往复，直到数据就绪

阶段二：

  • 将内核数据拷贝到用户缓冲区
  • 拷贝过程中，用户进程依然阻塞等待
  • 拷贝完成，用户进程解除阻塞，处理数据
  • 可以看到，非阻塞IO模型中，用户进程在第一个阶段是非阻塞，第二个阶段是阻塞状态。虽然是非阻塞，但性能并没有得到提高。而且忙等机制会导致CPU空转，CPU使用率暴增。


IO多路复用

如果调用recvfrom时，恰好没有数据，阻塞IO会使CPU阻塞，非阻塞IO使CPU空转，都不能充分发挥CPU的作用。 如果调用recvfrom时，恰好有数据，则用户进程可以直接进入第二阶段，读取并处理数据。

IO多路复用依赖于文件描述符机制(File Descriptor)。

文件描述符

简称FD，是一个从0 开始的无符号整数，用来关联Linux中的一个文件。在Linux中，一切皆文件，例如常规文件、视频、硬件设备等，当然也包括网络套接字（Socket）。

网络模型可以利用一个线程监听多个FD，并在某个FD可读、可写时得到通知，从而避免无效的等待，充分利用CPU资源。

IO多路复用的实现

  • 什么是I/O多路复用？

    • IO 多路复用是一种同步IO模型，实现一个线程可以监视多个文件句柄；
    • 一旦某个文件句柄就绪，就能够通知应用程序进行相应的读写操作；
    • 没有文件句柄就绪就会阻塞应用程序，交出CPU。

  • 为什么有I/O多路复用机制？

    • 没有之前有BIO和NIO两种模式

    • BIO

      • 同步阻塞
      • 服务端有多少线程只能监控多少任务

    • NIO

      • 服务端每ac一个请求就加入集合，然后轮询使用recv接收数据，没有数据立即返回错误，每次轮询浪费cpu

IO多路复用在LInux系统下有三种实现方式：

  • select
  • poll
  • epoll
  • 其中select和poll是在数据准备好的时候将所有FD都发送给监听线程，在所有准备好的FD中去查找，效率为O(N)
  • epoll则是将准备好的数据直接发送给对应的FD，时间复杂度为O(1)

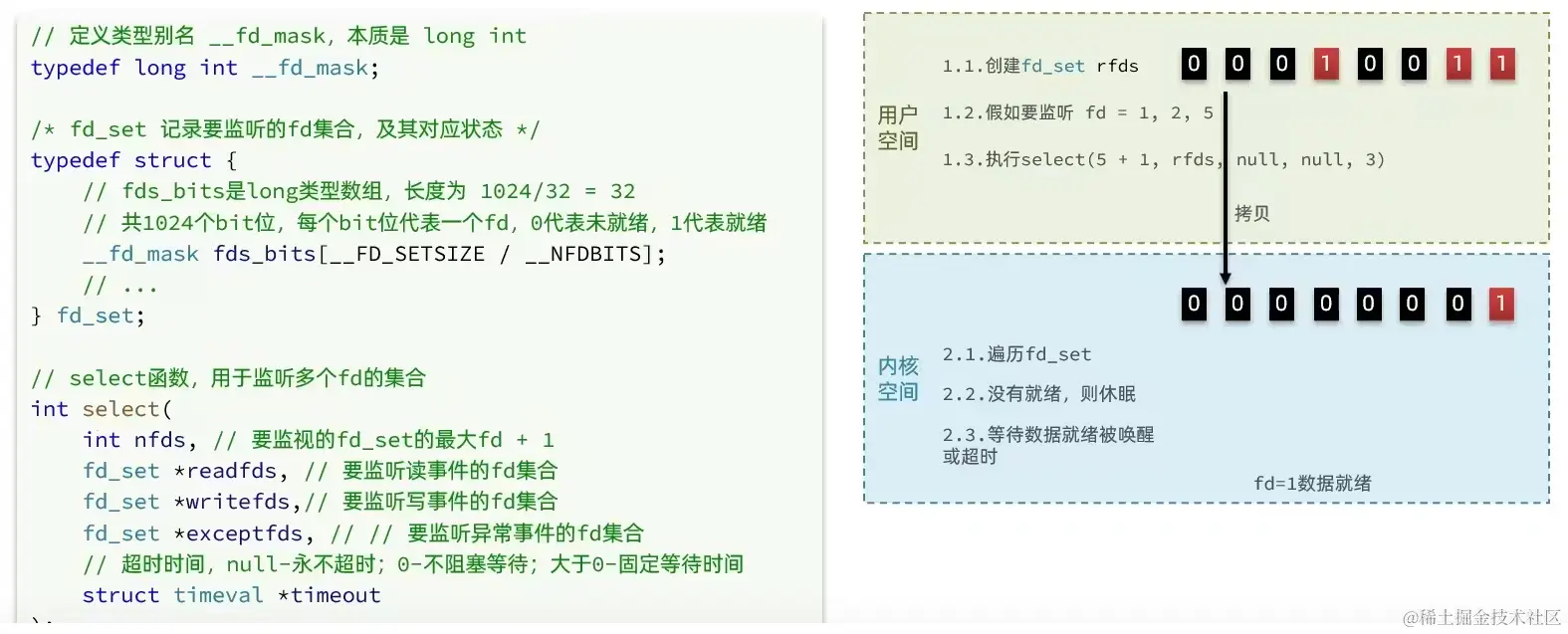

IO多路复用-select方式

  • select
    • 监听的文件描述符fd_set上限1024个
    • 每次需要把fd_set从用户态复制到内核态，select结束还需要再次拷贝到用户空间，耗费资源
    • 在内核态需要遍历fd_set标记可读/可写，用户态读取也需要遍历，也就是两次遍历和两次复制操作，耗时。
    • 轮询的方式检查事件是否就绪，时间复杂度O(N)

如下图所示：

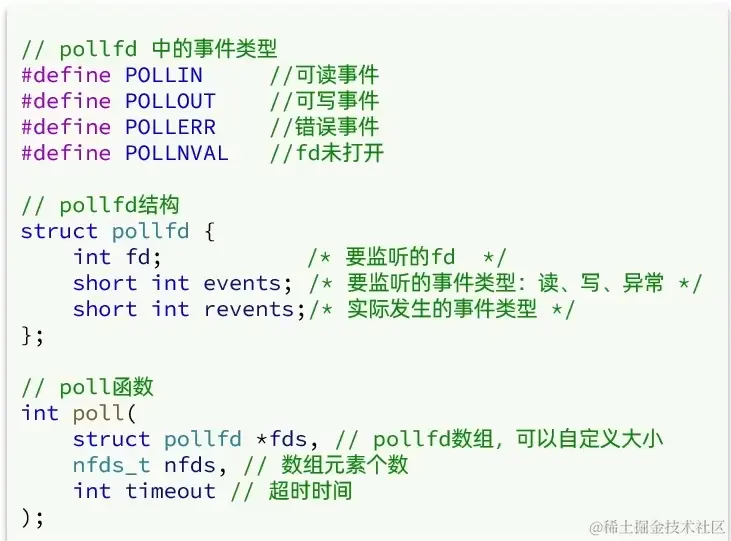

IO多路复用-poll方式

IO流程：

  • 创建pollfd数组，向其中添加关注的fd信息，数组大小自定义
  • 调用poll函数，将pollfd数组拷贝到内核空间，转链表存储，无上限
  • 内核遍历fd，判断是否就绪
  • 数据就绪或超时后，拷贝pollfd数组到用户空间，返回就绪fd数量n
  • 用户进程判断n是否大于0,大于0则遍历pollfd数组，找到就绪的fd

poll

  • 解决了select的第一个问题 - 监听文件描述符的上限
  • 使用了链表解决
  • 还是存在第二个和第三个问题，甚至遍历的时间由于监听FD的增加还会增加耗时

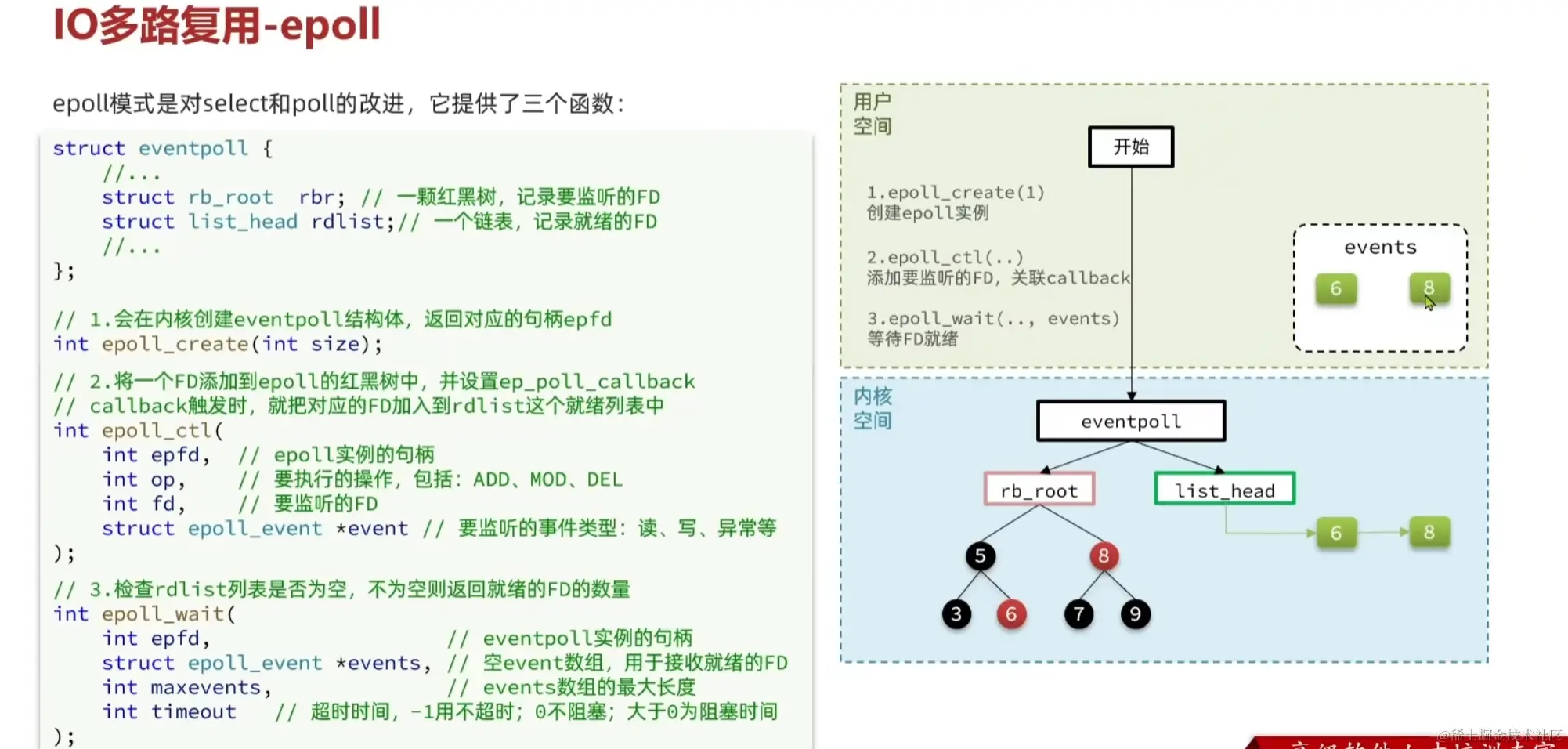

IO多路复用模型-epoll函数

  • epoll 事件驱动

    • 使用红黑树监听fd

      • 只在乎活跃事件，不活跃的事件的连接数对其无影响，只有就绪才会触发事件回调，高效的查找事件是否重复
      • 没有监听上限

    • 双向链表保存就绪事件

      • 找的时候返回链表中的就绪事件即可，时间复杂度O（1）

    • 使用了mmap减少了内存复制的开销

    • LT(水平触发)(默认)和ET(边沿触发)

      • LevelTriggered：简称LT，也叫做水平触发。只要某个FD中有数据可读，每次调用epoll_wait都会得到通知。
      • EdgeTriggered：简称ET，也叫做边沿触发。只有在某个FD有状态变化时，调用epoll_wait才会被通知。ET需要保证每次都读完数据，以及读取时候的异常处理要求非常高，所以一般用LT。


零拷贝

首先介绍DMA的发展过程。

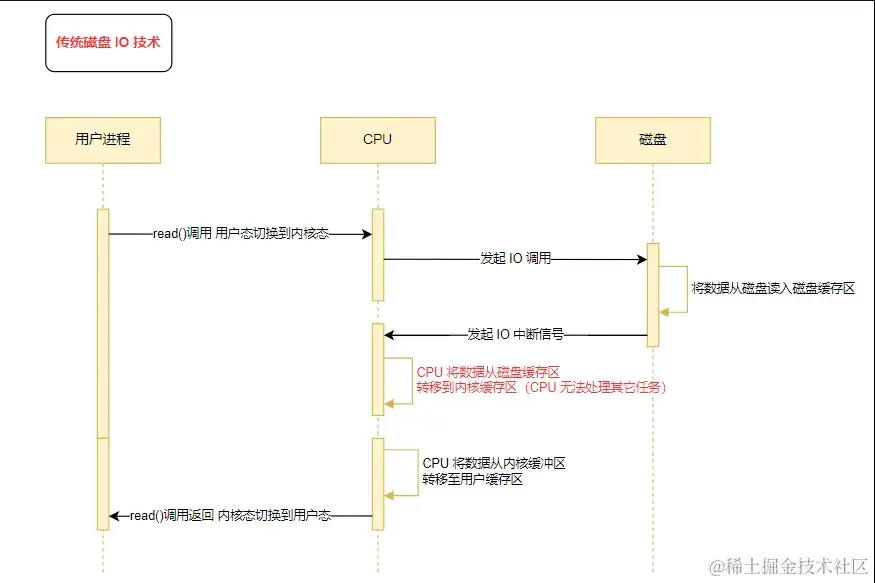

无 DMA 控制器 IO 过程


  • 用户线程发起read()系统调用，从用户态转到内核态。
  • 操作系统收到请求，CPU发出对应的控制指令给磁盘控制器，cpu释放执行其他任务。
  • 磁盘控制器收到指令将对应的数据读取到磁盘控制器的内部缓冲区，然后产生中断通知CPU。
  • CPU收到中断信号，将磁盘控制器缓冲区的数据读入寄存器，然后从寄存器读到内核缓冲区，这个过程CPU无法处理其他事情。
  • 当内核缓冲区数据足够的时候，CPU将内核缓冲区的数据读入用户缓冲区。

DMA 控制器

  • 如果 CPU 搬运的数据很小，那么问题并不大，但是如果需要拷贝大量数据肯定是不行的，因为 CPU 的资源十分宝贵。为了解决这个问题，于是出现了 DMA（Direct Memory Access，直接内存访问） 技术。

  • 简单来说就是：在进行 I/O 设备和内存的数据传输的时候，数据搬运的工作全部交给 DMA 控制器，而 CPU 不再参与任何与数据搬运相关的事情，这样 CPU 就可以去处理别的事务。

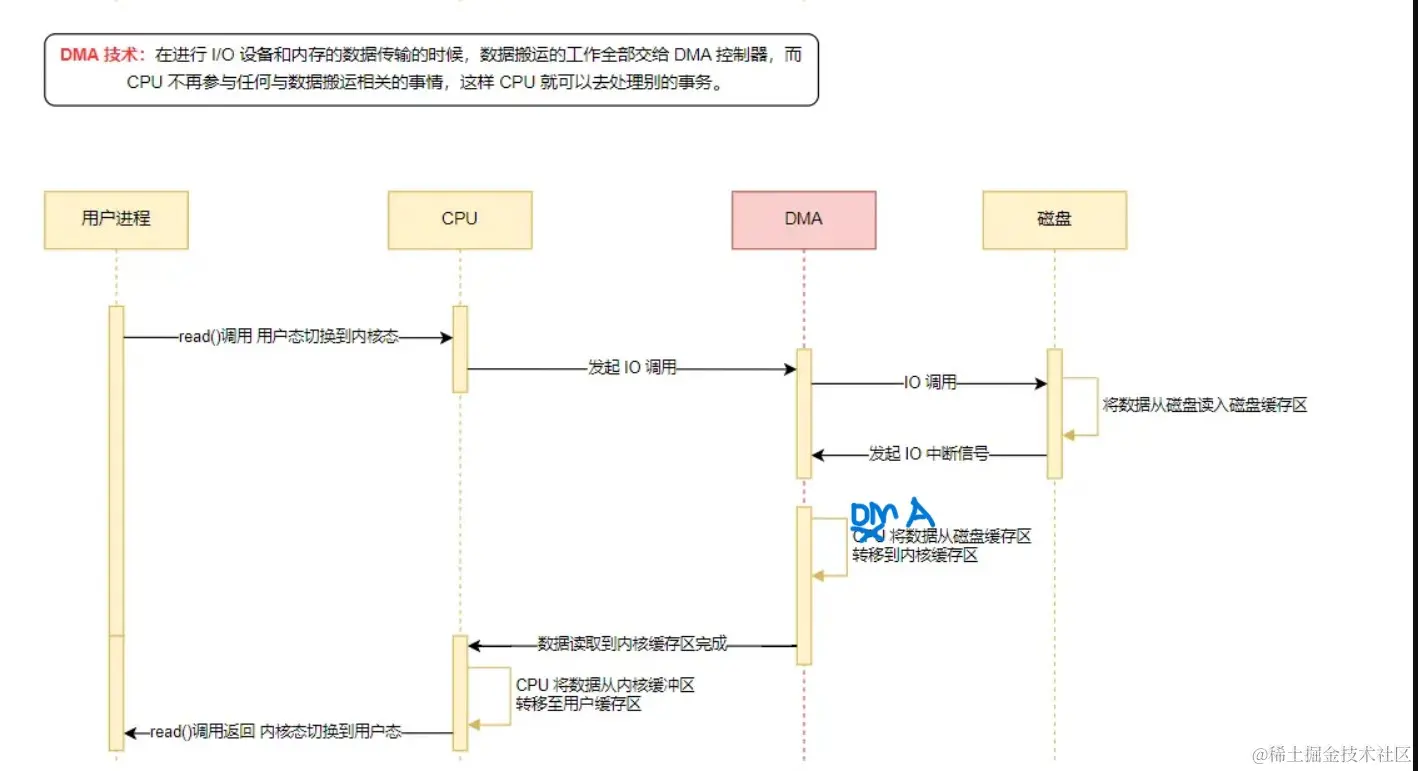

DMA参与的拷贝过程如下图所示:


  • 用户进程发起 read 调用，向操作系统发送 I/O 请求，进程进入阻塞状态；

  • 操作系统收到请求后，CPU 发送一个请求给 DMA , CPU 释放执行其它任务。

  • DMA 进一步将 I/O 请求发送磁盘控制器，磁盘控制器收到指令后，开始准备数据并将数据放入磁盘控制器的内部缓冲区，然后产生一个中断。

  • DMA 收到中断信号后将磁盘控制器缓冲区的数据拷贝到内核缓存区（此时不占用 CPU 资源，CPU 可以执行其它任务）。

  • 当 DMA 读取到足够多的数据到内核缓冲区后，发送中断信号给 CPU ,CPU 将内核缓冲区的数据拷贝到用户缓冲区中。

注：早期 DMA 只存在于主板上，现在 I/O 设备越来越多，数据传输需求也越来越复杂，所以每个 I/O 设备中都有自己的 DMA 控制器。

零拷贝的实现

这里直接参考 [小林coding的讲解](9.1 什么是零拷贝？ | 小林coding (xiaolincoding.com))即可。

参考文献

  1. 小林coding
  2. 黑马Redis原理篇
