不同于obj/gltf/fbx等通用格式，为了保护自己的技术专利，主流的CAD软件公司在格式数据结构定义上通常采用闭源的方式，使得在网页上展示它们变得非常困难。
fractal 3D 可以支持在网页端流畅渲染几乎所有主流的 CAD 软件格式（参考格式支持清单）,使用的方法就是在将其转换成分形三维自主研发的e3dx格式。
通过本章的内容，您将掌握上传、转换并在网页显示这些复杂格式文件的方法。
文件转换的基本流程
您既可以选择直接通过http接口调用我们部署在云端的Saas转换服务，也可以选择在您的公司和组织的私有云/服务器集群中部署我们的文件转换服务。
如果您希望进一步了解私有化部署的具体方案和报价，请联系我们～
这里以SaaS模式为例，给您介绍一下文件转换的基本流程：

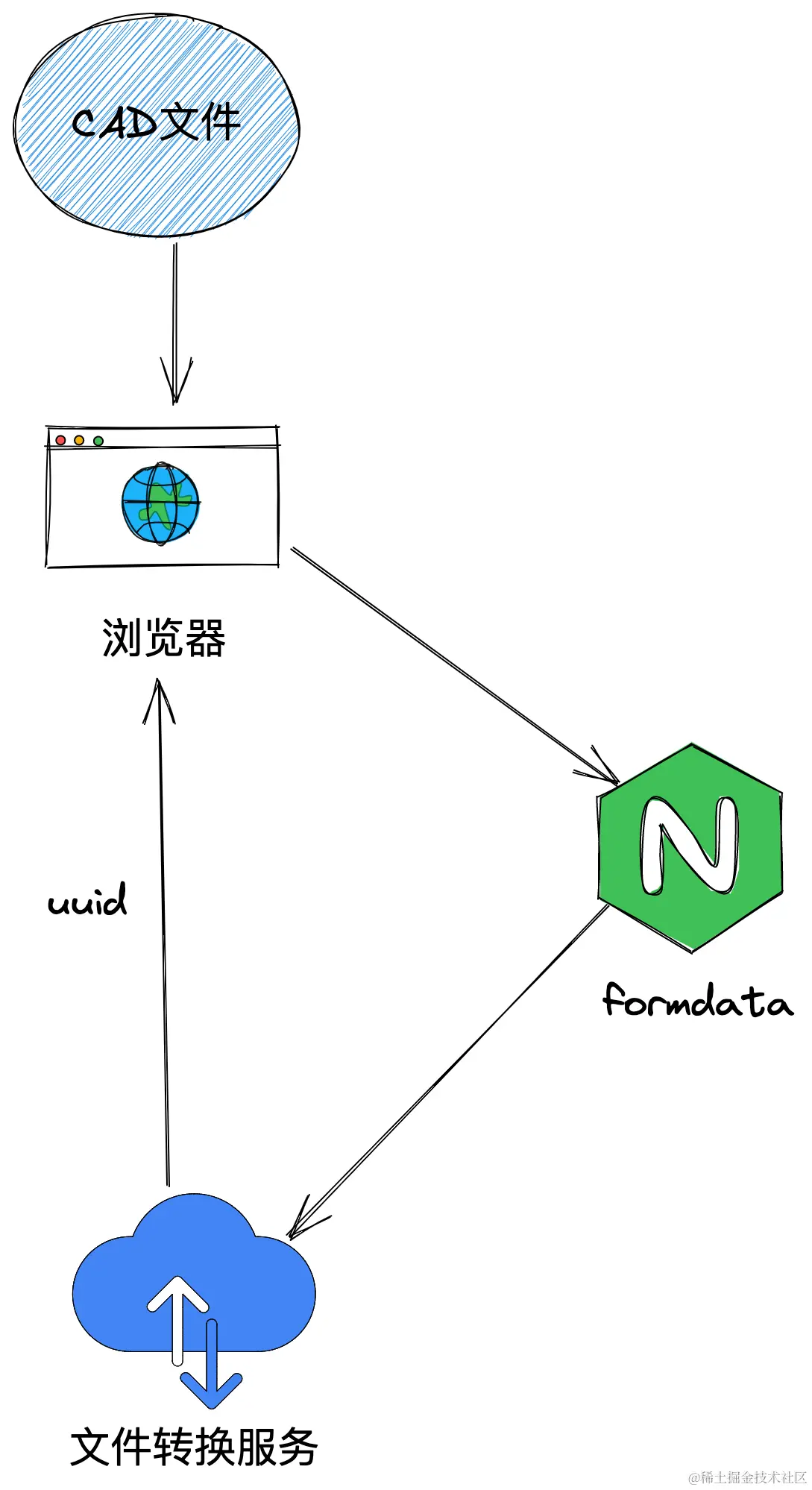

- 先将文件包装成FormData的形式发送至我们提供的上传接口，我们会将该文件对应的fileid通过返回值的形式告知您。
const formData = new FormData();
formData.append("file", file);
// 上传文件到服务器
const uploadFile = async (
file /* File */,
accessToken,
onProgress /* (progress: number) => void */
) => {
let res;
try {
// 调用 uploadFile 方法，将包装好的 formData 上传到服务器
res = await axios.post(
"https://portal.fractal3d.everxyz.com/api/files",
file,
{
headers: {
Authorization: `Bearer ${accessToken}`,
"Content-Type": "application/octet-stream",
},
params: {
file_name: file.name,
file_size: file.size,
file_retention_days: 1,
},
onUploadProgress(e) {
// 上传进度回调，需要注意的是，这里的进度是文件上传的进度， 接口最后会做一次校验，所以进度 100% 并不代表接口结束
const { loaded, total } = e;
if (total) {
onProgress((loaded / total) * 100);
}
},
}
);
} catch (error) {
console.error(error);
}
return { filename:file.name, file_id:res.data};
};
- 向服务端发起转换请求，获得transcation_id，这个id对应一个转换进程
//启动转换
const convert_exec = async (file_id, accessToken) => {
const result = await axios.post(
"https://portal.fractal3d.everxyz.com/api/converts",
{},
{
headers: {
Authorization: `Bearer ${accessToken}`,
"Content-Type": "application/octet-stream",
},
params: {
file_id: file_id,
target_format: "e3dx",
},
}
);
let { transaction_id } = result.data;
return { transaction_id };
}
-

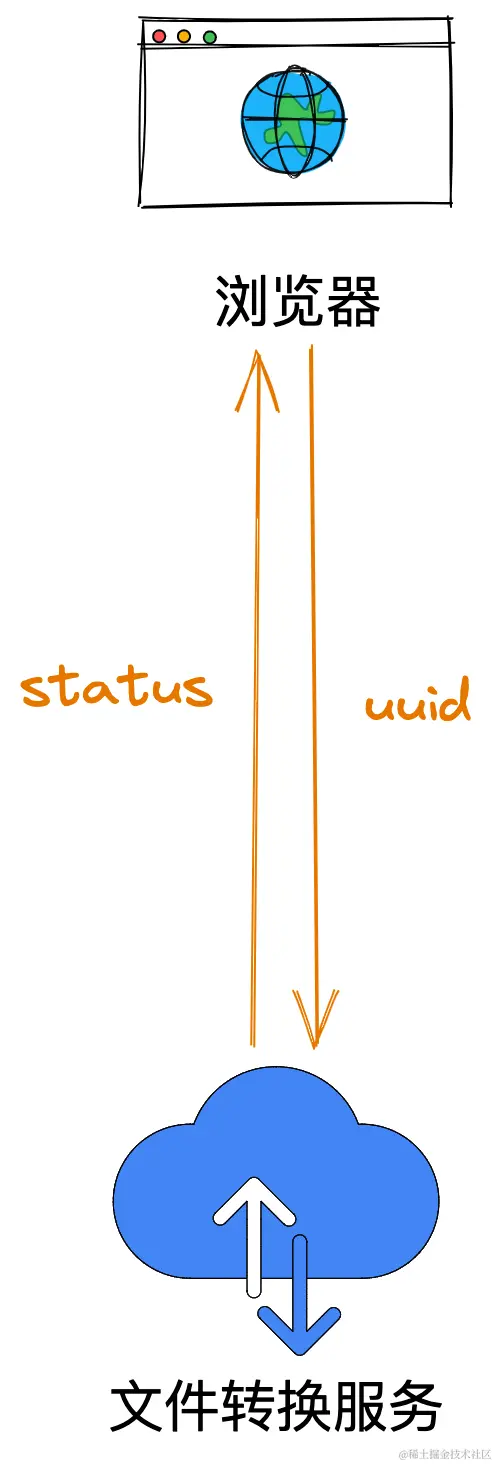

在转换过程中，您可以通过上一步返回的transcation_id 向分形三维的后台轮询该文件的转换状态，可能的状态包括：
- pending（挂起）
- succeed（成功）
- failed（失败）
const pollingFileStatus = async (txId, accessToken) => {
// 使用 uploadFile 返回的 uuid 查询该文件的转换状态
const data = await axios.get("https://portal.fractal3d.everxyz.com/api/converts/result_file", {
headers: {
Authorization: `Bearer ${accessToken}`,
},
params: {
transaction_id: txId,
},
});
status = data.data.status;
url = data.data.url;
return { status, url };
};

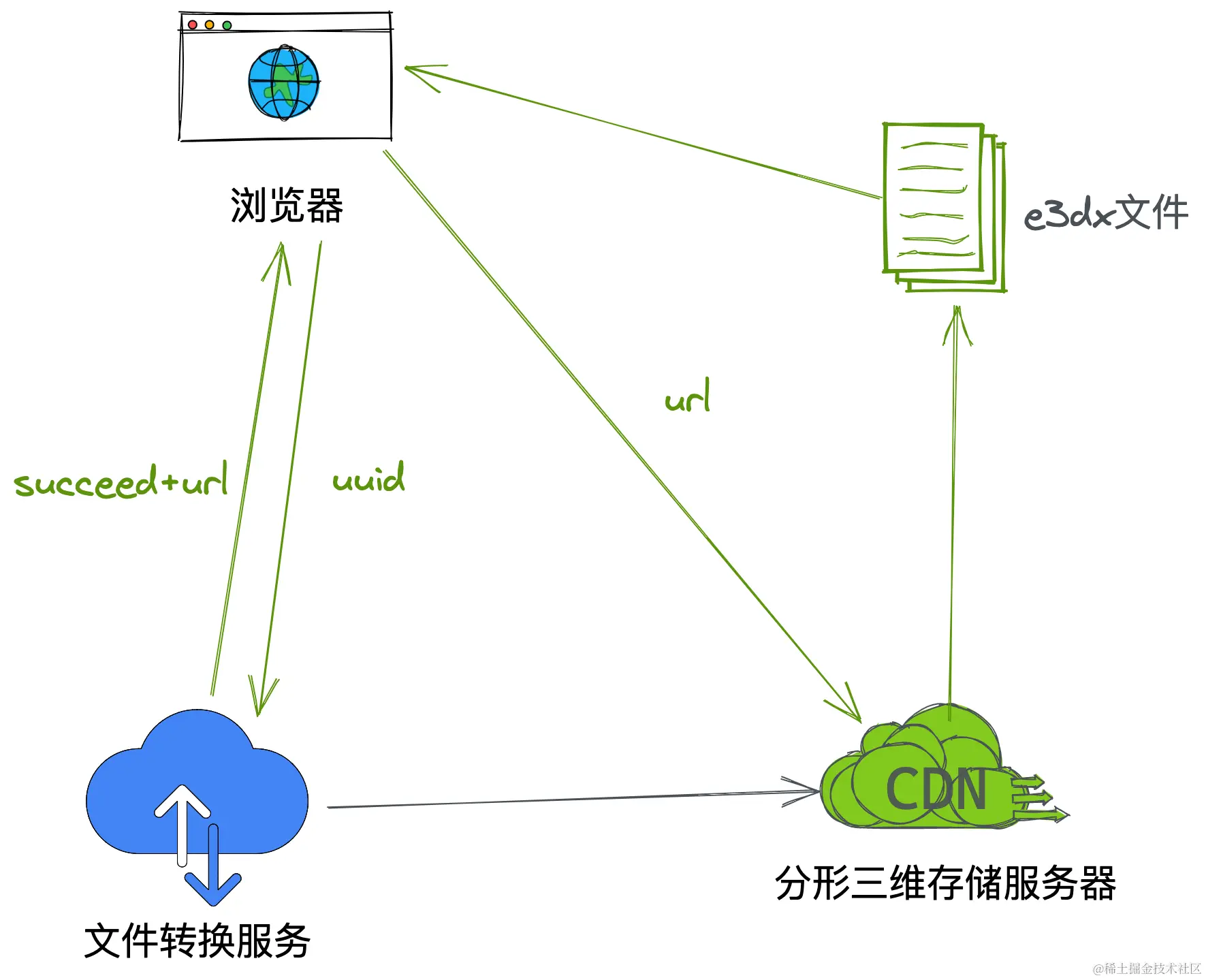

- 若转换文件成功，轮询的返回值中将包含e3dx文件的url。您既可以选择将其下载至本地的存储空间自行管理，也可以在下一次需要显示该文件时再次通过uuid向我们请求最新的url。
注意：每个e3dx文件的URL会在15分钟后失效，超过这个时间就必须通过transcation_id向分形三维后台请求新的url！
完整示例
请参考demos中的upload-and-show.html
