前言

Android 系统中，不管任何一种View，其测量、滑动、绘制、布局都是按照父View左上角原点进行的，这种就是Android 默认的2D坐标体系，除此之外，Android还支持基于open gl es的3D坐标体系以及Camera 3D坐标体系。

关于坐标

实际上，Android系统中，如果设计Camera和open gl，我们可能会遇到总共4种坐标系统，因此，使用的时候需要提前了解。

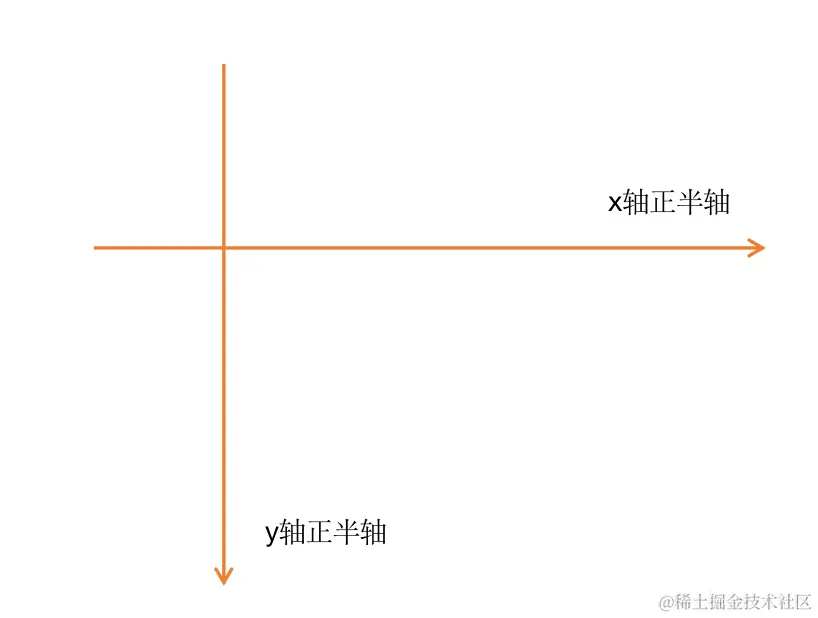

2.1 Canvas 2D坐标系

正常情况下，Canvas 2D坐标系就是一张普通的画板，当然，其本身和软件绘制与硬件绘制也有关系，软件绘制时，Canvas的大小可能会大于View本身，因为Canvas时共享的，而硬件绘制是每个View拥有单独的RenderNode，从而避免了硬件绘制性能问题，以及Canvas 过大的问题。

左上角为(0,0)点
三角函数计算时顺时旋转
y轴向下为正，x向左为正
向量表示(x,y)
坐标轴取值范围任意


2.2 Shader 坐标

Shader 坐标是最容被遗忘的，因为其本身作为画笔的一部份，不属于Canvas 直接调用，但其实Shader也是有坐标和范围大小，而且还能通过Canvas Matrix后者setLocalMatrix进行变幻。

Shader可以理解为印染工具，不会因为图形的绘制位置的偏移而偏移（排除Canvas 矩阵变换）。

2.3 Camera 3D坐标系

左上角为(0,0)点
属于3D坐标系统，但z轴向屏幕内方向
三角函数计算时逆时针旋转
y轴向上为正，x向左为正，z轴向内为正
向量表示(x,y,z)
坐标轴取值范围任意

2.4 open gl 顶点坐标系（世界坐标系）

View中心点为原点

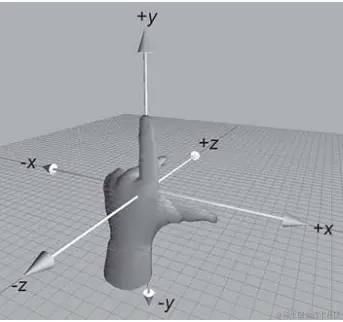

属于3D坐标系，但存在两种坐标系统，左手坐标系和右手坐标系，左手坐标系看似和Camera坐标系
三角函数计算按逆时针旋转
y轴向上为正，x向左为正，z轴取决于使用哪种坐标系统，一般的都是使用右手坐标系统。
默认正对（0，0，0,1）点，其中第四个分量为w，此分量表示顶点到Camera的缩放比例，注意不表示Camera的位置
向量表示(x,y,z,w)，其中w分量会用来做点的缩放, (x/w,y/w,z/w)，从而实现距离的调整
坐标轴取值范围-1.0到1.0


2.5 open gl 纹理坐标系

纹理本身就是材质的一部份，所谓纹理可以理解为对材质的坐标表示形式，通俗一点的讲，这种坐标系每张图片自身坐标系。

左下角为(0,0)点
三角函数计算时逆时旋转
y轴向上为正，x向右为正
向量表示(x,y) 或(S,T)
坐标轴取值范围-1.0到1.0


关于矩阵

在Android系统中，矩阵实际上也分为2种android.graphics.Matrix 和android.opengl.Matrix ，前者为2D坐标系和Camera 3D坐标系所使用，当然有些图片处理也使用前者。

android.graphics.Matrix 和android.opengl.Matrix 相比，主要有以下特点：

3.1 graphics专门用来处理Android自身的坐标转换，当然，在开发过程中,通常调用matrix#preTranslate来对齐Camera和View的旋转点，而后者需要利用Matrix#multipleMM 修改投影矩阵，最终在Shader中修改位置向量。

3.2 graphics默认是三阶矩阵，向量为(x,y,z)，而open gl是4阶矩阵，向量为(x,y,z,w)

3.3 矩阵表示形式存在差异,graphic控制点相对固定，而open gl 复杂一些。

3.4 数组表示差异 graphic的数组表示形式以行为准，open gl 以列为准，

数组


1	2	3
4	5	6
7	8	9

转为运算矩阵如下：


1	2	3
4	5	6
7	8	9

基本上顺序和数组一致

open gl的是是取转置矩阵，当然运算的时候不影响数组


1	2	3	4
5	6	7	8
9	10	11	12
13	14	15	16

转为运算矩阵


1	5	9	13
2	6	10	14
3	7	11	15
4	8	12	16

因此，构建不同模式的矩阵时，要注意构建矩阵时的顺序问题。

Graphic 矩阵变化

Graphic矩阵一般在使用Canvas时才会使用，可以通过translate、rotate等方法进行坐标转换，但是这里要注意的是，一个错误的理解是“坐标系转换”，实际上是坐标的Matrix投影的转换。

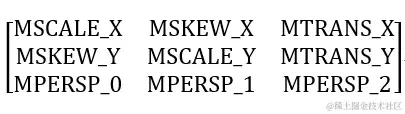

Matrix有很多方法，基本都是矩阵运算，但仍然存在几个方法 Matrix#setPolyToPoly、Matrix#invert、Matrix#mapXXX、Matrix#setValues

Matrix#setPolyToPoly 可以利用结果坐标和原始坐之间对应关系，生成结果投影矩阵
Matrix#invert 计算逆矩阵，输出逆矩阵
Matrix#mapXXX 通过现有矩阵计算出结果坐标，显然这类方法方便我们开发时观测数据变化
Matrix#setValues 主要用于手动生成矩阵，注意，这里必须是3x3的矩阵

open gl 矩阵变化

open gl使用的4x4的矩阵，相对来说易用性和理解上比较差一些，但好处是在Android中该Matrix类矩阵都是java实现的，反而更容易观察运算过程。当然其中也有一些比较重要的矩阵。

Matrix#setXXXM 在open gl矩阵类中，一般setXXXM的不是去修改矩阵，而是定义矩阵。例如setIdentityM定义单位矩阵，setLookAtM定义摄像机（眼睛）位置的矩阵，setRotateEulerM 定义初始旋转矩阵。
在open gl中，矩阵初始转换都是代码完成，最后在顶点着色器中右乘4维向量，这样做有很多原因，比如gpu运算快。
open gl直线问题，我们知道open gl只能画（点、线、三角），但是“线”比较特殊，缺少一些中间过程（这里所谓的中间过程是起点->终点绘制时，点合三角会存在众多中间位置，gl_Position.x 也是动态变化的），但是线是不一样的，缺少这个过程，导致无法像点、圆、三角形那样实现过渡效果。

precision mediump float;
uniform vec4 u_Color;
varying float x;

void main()
{
  if(x > 0.25){
     gl_FragColor = u_Color;
   }else if(x >= 0.0){
     gl_FragColor = vec4(0.0,1.0,0.0,1.0);
   } else if(x > -0.25){
      gl_FragColor = u_Color;
   }else if(x >= -0.6){
       gl_FragColor = vec4(0.5,0.5,0.0,0.5);
   }else {
     gl_FragColor = u_Color;
   }
}

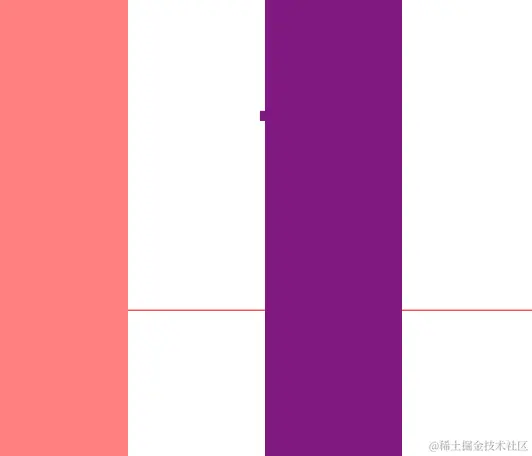

从图上我们看到，除了正方形和点，线一直是红色，因此线条绘制相对特殊。

open gl es 归一化

open gl es 和 canvas 等坐标体系、矩阵体系是不同的，特别是open gl的顶点坐标范围(-1,1)，因此open gl的绘制往往需要归一化处理，就是最大范围不超过1，最小不能超过-1，准确的表示是-1到1之间，这也是使用open gl时必须要注意的。

那么如何归一化呢，其实很简单

总结

以上就是完整的Android 系统坐标体系介绍，在我们实现特殊效果，免不了使用这些坐标系以及矩阵，因此，本篇对于学习自定义View，是一篇入门文章，但是也是必须了解的Android 绘制规则。

另外，上一篇文章我们了解了《 Egl Context 与 open gl 纹理关系》，也是一篇非常重要的基础内容，很多学习open gl 图像处理的同学，经常会很疑惑纹理为什么没有关联Egl Context，却能实现离屏渲染，原因就是通过线程进行了映射，底层将两者进行了关联。

本篇就到这里
