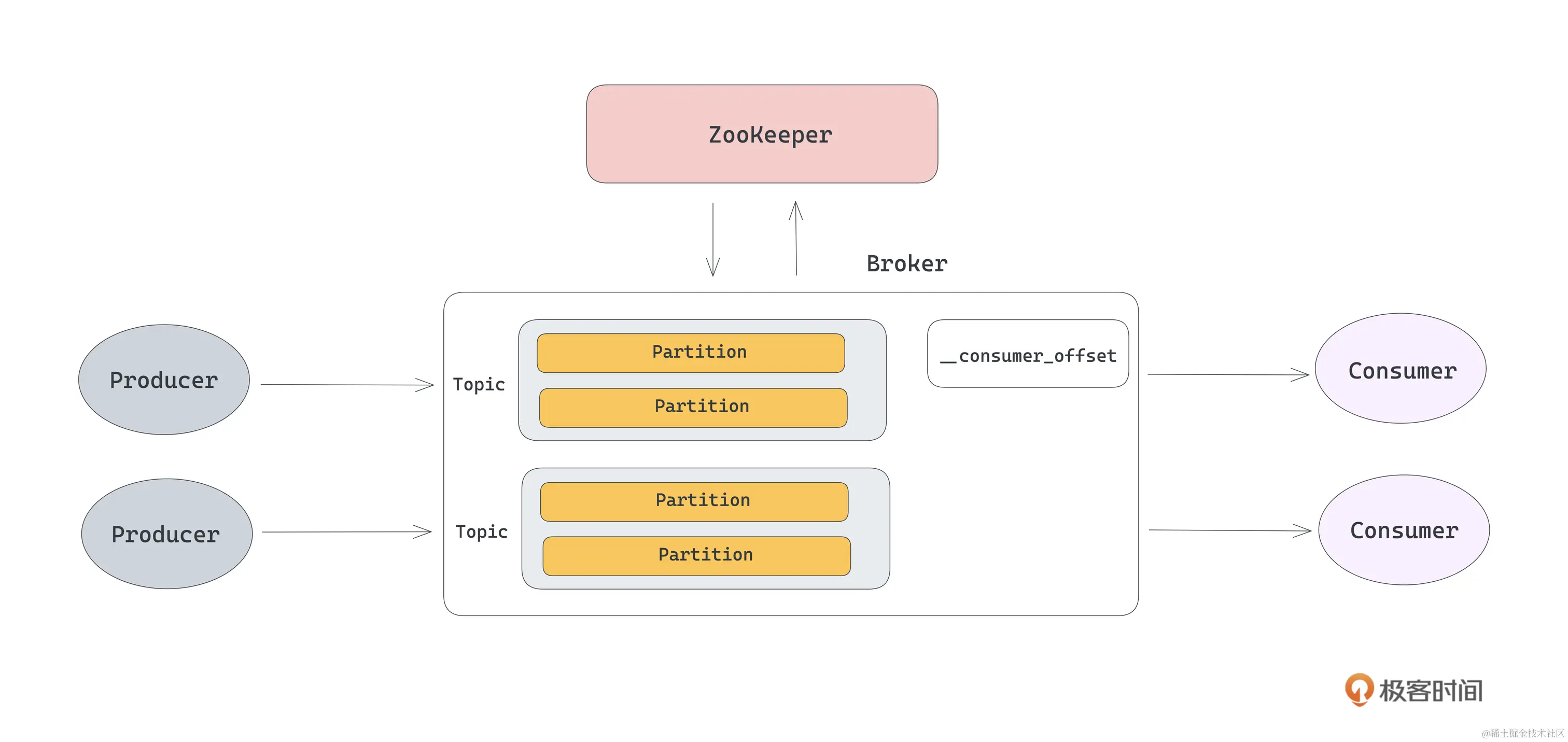

Kafka 系统架构

Kafka 由 Producer、Broker、ZooKeeper、Consumer 四个模块组成。其中，ZooKeeper 用来存储元数据信息，集群中所有元数据都持久化存储在 ZooKeeper 当中。

协议和网络模块

Kafka 是自定义的私有协议，经过多年发展目前有 V0、V1、V2 三个版本，稳定在 V2 版本。

Kafka 协议从结构上来看包含协议头和协议体两部分，协议头包含基础通用的信息，协议体由于每个接口的功能参数不一样，内容结构上差异很大。

Kafka 服务端的网络层是基于 Java NIO 和 Reactor 来开发的，通过多级的线程调度来提高性能。

数据存储

Kafka 同样分为元数据存储和消息数据存储两部分。

元数据存储

Kafka 的元数据是存储在 ZooKeeper 里面的。ZooKeeper 会持久化存储全量元数据信息，Broker 本身不存储任何集群相关的元数据信息。

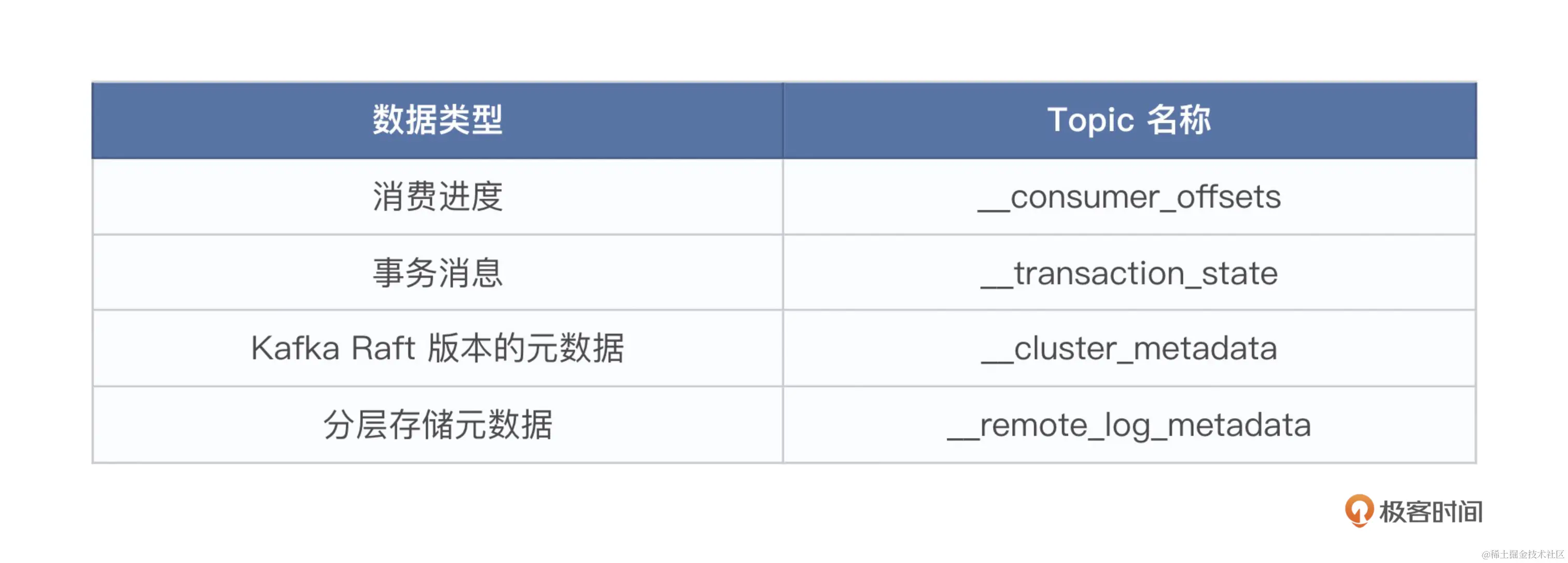

Kakfa 集群中的一些如消费进度信息、事务信息，分层存储元数据，以及 3.0 后的 Raft 架构相关的元数据信息，都是基于内置 Topic 来完成存储的。把数据存储在内置 Topic 中，算是一个比较巧妙的思路了，也是一个值得借鉴的技巧。

消息数据

当 Broker 收到数据后，是直接将数据写入到不同的分区文件中的。所以在消费的时候，消费者也是直接从每个分区读取数据。

Kafka 的存储结构是以 Topic 和分区维度来组织的。一个分区一个目录，目录名称是 TopicName + 分区号。

每个分区的目录下，都会有 .index、.log、.timeindex 三类文件。其中，.log 是消息数据的存储文件，.index 是偏移量（offset）索引文件，.timeindex 是时间戳索引文件。

分段是在.log 进行的，文件分段的默认数据大小也是 1G，可以通过配置项来修改。

Kafka 提供了根据过期时间和数据大小清理的机制，清理机制是在 Topic 维度生效的。当数据超过配置的过期时间或者超过大小的限制之后，就会进行清理。清理的机制也是延时清理的机制，它是根据每个段文件进行清理的，即整个文件的数据都过期后，才会清理数据。

生产者和消费者

在新版本的 Kafka 中，客户端是通过直连 Broker 完成寻址操作的，不会跟 ZooKeeper 交互。即 Broker 跟 ZooKeeper 交互，在本地缓存全量的元数据信息，然后客户端通过连接 Broker 拿到元数据信息，从而避免对 ZooKeeper 造成太大负载。

生产者

Kafka 协议提供了批量（Batch）发送的语义。所以生产端会在本地先缓存数据，根据不同的分区聚合数据后，再根据一定的策略批量将数据写入到 Broker。因为这个 Batch 机制的存在，客户端和服务端的吞吐性能会提高很多。

消费者

Kafka 的消费端只提供了 Pull（拉）模式的消费。

当客户端成功消费数据后，会往服务端提交消费进度信息，此时服务端也不会删除具体的消息数据，只会保存消费位点信息。位点数据保存在内部的一个 Topic（__consumer_offset）中。消费端同样提供了自动提交和手动提交两种模式。当消费者重新启动时，会根据上一次保存的位点去消费数据，用来避免重复消费。

HTTP 协议支持和管控操作

Kafka 内核是不支持 HTTP 协议的，如果需要支持，则需要在 Broker 前面挂一层代理。如 Confluent 开源的 Kafka Rest。

Kafka 命令行提供了管控、生产、消费、压测等功能，其底层就是通过客户端 SDK 和 Broker 进行交互的。我们在代码里面也可以通过客户端 SDK 完成相应的操作，不用必须通过命令行。

---

此文章为11月Day12学习笔记，内容来源于极客时间《深入拆解消息队列 47 讲》
