LVM

LVM简介

LVM利用Linux内核的device-mapper功能来实现存储系统的虚拟化（系统分区独立于底层硬件）。通过LVM，你可以实现存储空间的抽象化并在上面建立虚拟分区（virtual partitions），可以更简便地扩大和缩小分区，可以增删分区时无需担心某个硬盘上没有足够的连续空间，避免为正在使用的磁盘重新分区的麻烦、为调整分区而不得不移动其他分区的不便。

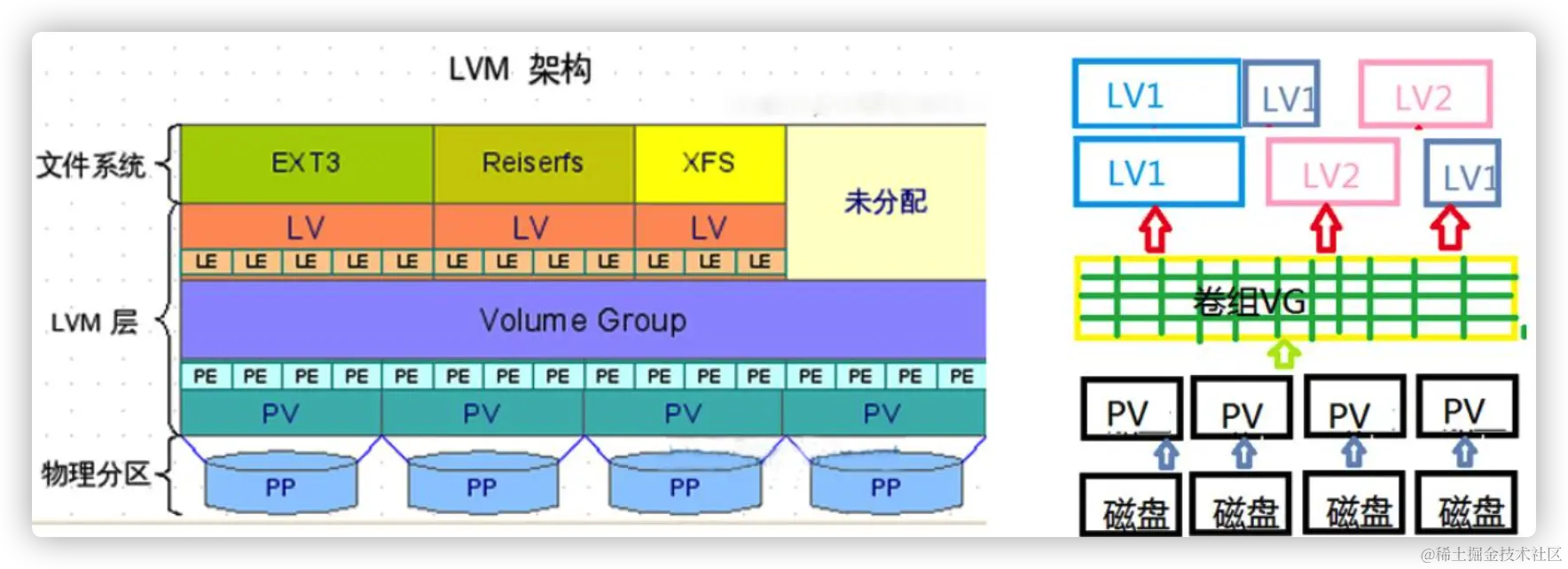

PV --> VG --> LV

Physical Volumes 一个可供存储LVM的块设备，通过pvdisplay查看
Volume Groups 物理卷的一个组，作为存放逻辑卷的容器，通过vgdisplay查看
Logical Volumes "虚拟/逻辑卷"存放在一个卷组中并由物理块组成。包含一个文件系统，通过lvdisplay查看

优点

比起普通的硬盘分区管理方式，LVM更富于灵活性：

将多块硬盘看作一块大硬盘
使用逻辑卷（LV），可以创建跨越众多硬盘空间的分区。
可以创建小的逻辑卷（LV），在空间不足时再动态调整它的大小。
在调整逻辑卷（LV）大小时可以不用考虑逻辑卷在硬盘上的位置，不用担心没有可用的连续空间。
可以在线（online）对逻辑卷（LV）和卷组（VG）进行创建、删除、调整大小等操作。不过LVM上的文件系统也需要重新调整大小，好在某些文件系统（例如ext4）也支持在线操作。
无需重新启动服务，就可以将服务中用到的逻辑卷（LV）在线（online）/动态（live）迁移至别的硬盘上。
允许创建快照，可以保存文件系统的备份，同时使服务的下线时间（downtime）降低到最小。
支持各种设备映射目标（device-mapper targets），包括透明文件系统加密和缓存常用数据（caching of frequently used data）。这将允许你创建一个包含一个或多个磁盘、并用LUKS加密的系统，使用LVM on top 可轻松地管理和调这些整独立的加密卷（例如. /, /home, /backup等) 并免去开机时多次输入密钥的麻烦。

任务	PV 阶段	VG 阶段	LV 阶段
搜寻(scan)	pvscan	vgscan	lvscan
建立(create)	pvcreate	vgcreate	lvcreate
列出(display)	pvdisplay	vgdisplay	lvdisplay
增加(extend)		vgextend	lvextend (lvresize)
减少(reduce)		vgreduce	lvreduce (lvresize)
删除(remove)	pvremove	vgremove	lvremove
改变容量(resize)			lvresize
改变属性(attribute)	pvchange	vgchange	lvchange

LVM的3种模式

查看方式

$ sudo lvs -v --segments
  LV                                          VG           Attr       Start    SSize    #Str Type   Stripe Chunk
  volume-27a3eb5e-2e9d-40c3-a64a-95cd511d59b1 vg_lvm_local -wi-ao----       0     1.17t    1 linear     0     0
  volume-30b00dff-4236-44f6-86ca-ed9daf27e514 vg_lvm_local -wi-ao----       0     1.07t    1 linear     0     0
$ lvdisplay -m
  --- Logical volume ---
  LV Path                /dev/vg_lvm_local/volume-fc98bca6-dfb1-4684-a9b8-160a3901c1e6
  LV Name                volume-fc98bca6-dfb1-4684-a9b8-160a3901c1e6
  VG Name                vg_lvm_local
  LV UUID                JJTdTc-OaiN-KXPY-zETE-GBKE-kDhN-tROu1k
  LV Write Access        read/write
  LV Creation host, time prit2-nova-xxx.org, 2022-03-23 18:29:56 +0800
  LV Status              available
  # open                 1
  LV Size                1000.00 GiB
  Current LE             256000
  Segments               1
  Allocation             inherit
  Read ahead sectors     auto
  - currently set to     256
  Block device           254:1

  --- Segments ---
  Logical extents 0 to 255999:
    Type                linear
    Physical volume     /dev/nvme1n1
    Physical extents    0 to 255999

Linear(线性模式)

PV 是按顺序填充的，而不是并行填充的。因此，如果一个 VG 由 4 个 PV 组成，并且使用整个 VG 资源创建了一个线性 LV，则将填充第一个 PV，然后是第二个，然后是第三个，然后是第四个。

# -l 50%VG vg大小的一半
lvcreate -l 100%FREE --name lvm1 vg_lvm_local

Mirror(镜像模式)

镜像 LV 通过一个或多个副本提供容错。最低配置是两个镜像 LV。每个镜像将由不同 PV 上的物理范围（总计 LV 的指定大小）组成。如果一个镜像发生故障，那么好的镜像仍然可用，使包含在其中的文件系统或交换设备保持运行。

# -m 1镜像
lvcreate -L 5G -m1 -n mirrlv1 vg_lvm_local

Stripe(条带模式)

条带化 LV 通过跨多个 PV 分布数据来提供改进的性能。条带单元定义一次向每个 PV 写入多少数据，并且在 PV 之间交替写入。

# -L size，-i 2条带，-I 条带大小64K， -n lv名字
lvcreate -L 5G -i2 -I64 -n strlv1 vg_lvm_local

LVM创建

# 查看可被用作物理卷的设备
lvmdiskscan
# 创建物理卷
pvcreate /dev/sdb
# 查看物理卷
pvdisplay

# 创建卷组vg_lvm_local
vgcreate vg_lvm_local /dev/sdb /dev/sdc
# 查看卷组
vgdisplay

# 创建逻辑卷 lvcreate -L <卷大小> <卷组名> -n <卷名> <指定物理卷>
lvcreate -L 4Tp -n mirror_vg vg_lvm_local
lvcreate -l +100%FREE one_data vg_lvm_local
# lv扩容
lvresize -r -l +100%FREE /dev/vg_lvm_local/one_data

# 查看逻辑卷
root@pri2-sa2:~# pvs
  PV         VG           Fmt  Attr PSize PFree
  /dev/sdc   vg_lvm_local lvm2 a--  3.27t    0
  /dev/sde   vg_lvm_local lvm2 a--  3.27t 2.55t
root@pri2-sa2:~# vgs
  VG           #PV #LV #SN Attr   VSize VFree
  vg_lvm_local   2   1   0 wz--n- 6.55t 2.55t
root@pri2-sa2:~# lvs
  LV        VG           Attr     LSize Pool Origin Data%  Move Log Copy%  Convert
  mirror_vg vg_lvm_local -wi-a--- 4.00t

# 使用
mkfs.ext4 /dev/mapper/vg_lvm_local-mirror_vg
mount /dev/mapper/VolGroup00-lvolhome /data-mirror

vg扩容添加物理卷到卷组中

首先创建一个新的物理卷，再把卷组扩充到该物理卷上(扩容可以不需要创建分区)

pvcreate /dev/sdb
vgextend VolGroup00 /dev/sdb

lv扩容

将MyVolGroup组中的逻辑卷mediavol扩大10GiB，并同时扩大其文件系统

lvresize -L +10G --resizefs MyVolGroup/mediavol
lvresize -l +100%FREE --resizefs MyVolGroup/mediavol

快照

LVM可以给系统创建一个快照，由于使用了写入时复制(copy-on-write) 策略，相比传统的备份更有效率。

只要你修改的数据（包括原始的和快照的）不超过2G，你就可以只使用2G的空间对一个有35G数据的系统创建快照。

# 创建
lvcreate --size 100M --snapshot --name snap01 /dev/vg0/lv
# 恢复
lvconvert --merge /dev/vg0/snap01

Debug

$ pvs
WARNING: Device /dev/sdc has size of xxx sectors which is smaller than corresponding PV size of xxx sectors. Was device resized?
LVM : One or more devices used as PVs in VG have changed sizes\

$ vgcfgrestore vg_lvm_local
# pvresize --setphysicalvolumesize 6249119744S /dev/sdc

unknown的pvs

$ pvs
  Error reading device /dev/disk/by-id/dm-name-k8svg-pvc--138b9f23--8778--11ea--a977--fa163e934a44 at 0 length 512.
  Error reading device /dev/disk/by-id/dm-name-k8svg-pvc--138b9f23--8778--11ea--a977--fa163e934a44 at 0 length 4096.
  Couldn't find device with uuid 9dI6CR-zfdB-Axl8-SygA-ILS9-IOwH-t6UGeh.
  PV         VG    Fmt  Attr PSize  PFree
  /dev/sdb   k8svg lvm2 a--  <1.75t       0
  /dev/sdr   k8svg lvm2 a--  <1.75t   <1.75t
  [unknown]  k8svg lvm2 a-m  <1.75t       0
$ lvs -o +devices
  LV                                       VG    Attr       LSize   Pool Origin Data%  Meta%  Move Log Cpy%Sync Convert Devices
  pvc-1370e87c-8778-11ea-a977-fa163e934a44 k8svg -wi-ao---- 100.00g                                                     /dev/sdb(0)
  pvc-1391a6cf-8778-11ea-a977-fa163e934a44 k8svg -wi-ao----   5.40t                                                     /dev/sdk(0)
  pvc-1391a6cf-8778-11ea-a977-fa163e934a44 k8svg -wi-ao----   5.40t                                                     /dev/sdn(0)
  pvc-4b1e8a5f-50ea-11ec-a5df-fa163e934a44 k8svg -wi-ao----   5.40t                                                     /dev/sdd(0)
  pvc-4b1e8a5f-50ea-11ec-a5df-fa163e934a44 k8svg -wi-ao----   5.40t                                                     /dev/sdl(340105)
# 修复
$ vgreduce --removemissing --force k8svg

lvm损坏

# 清理
$ rm /dev/k8svg/pvc-83af62e6-f181-11ea-8e27-e4434b4d0fb6
$ rmdir /dev/k8svg/
$ rm /dev/mapper/k8svg-pvc--83af62e6-f181-11ea-8e27-e4434b4d0fb6
# lsblk有报错
$ lsblk
lsblk: dm-0: failed to get device path
lsblk: dm-1: failed to get device path
lsblk: dm-2: failed to get device path
# 删除对应id的pvc
$ sudo dmsetup ls
k8svg-pvc--892a01f6--a083--11ed--b667--e4434b4d0fb6	(253:6)
k8svg-pvc--892600a1--a083--11ed--b667--e4434b4d0fb6	(253:4)
k8svg-pvc--83af62e6--f181--11ea--8e27--e4434b4d0fb6	(253:0)
k8svg-pvc--8927e9e8--a083--11ed--b667--e4434b4d0fb6	(253:5)
k8svg-pvc--e1ed1610--a083--11ed--b667--e4434b4d0fb6	(253:8)
k8svg-pvc--83c0e4c7--f181--11ea--8e27--e4434b4d0fb6	(253:2)
k8svg-pvc--83b97a09--f181--11ea--8e27--e4434b4d0fb6	(253:1)
k8svg-pvc--8917203e--a083--11ed--b667--e4434b4d0fb6	(253:3)
k8svg-pvc--b108dcb5--a083--11ed--b667--e4434b4d0fb6	(253:7)
$ sudo dmsetup remove k8svg-pvc--83af62e6--f181--11ea--8e27--e4434b4d0fb6 # 253:0
$ sudo dmsetup remove k8svg-pvc--83b97a09--f181--11ea--8e27--e4434b4d0fb6 # 253:1
$ sudo dmsetup remove k8svg-pvc--83c0e4c7--f181--11ea--8e27--e4434b4d0fb6 # 253:2

一文搞懂LVM软RAID
