Rocksdb Secondary Instances 使用调研

侯盛鑫
631 阅读6分钟

调研背景

本次调研着重分析对 Rocksdb Secondary Instances 功能的调研, 并非性能测试, 为存算分离 Rocksdb 上云工作提供一些技术铺垫.

资源情况

资源版本
Rocksdbrocksdb-6.2.4/rocksdb-7.1.1
OSCentOS Linux release 8.5.2111
GCCgcc (GCC) 4.8.1/gcc (GCC) 8.5.0
MemTotal8G
CPU4 * Intel(R) Xeon(R) CPU E5-2630 v3 @ 2.40GHz
KernelLinux version 5.16.3-1.el8.elrepo.x86_64
File systemext4

概念速通

WAL

Write Ahead Log 预写日志, 保存当前 rocksdb 的 memtable 中的文件信息，当 immutable memtable 中的数据刷到 L0 之后即之前的会被删除 — 即于 DB/WAL 目录下的 000xx.log.

MANIFEST

Rocksdb 状态变化的事务日志文件. MANIFEST 文件用于在重启的时候, 恢复实例到上一次关闭前的最后一个一致的状态. 其内容主要是 SST 文件的各个版本信息 (当 sst 文件被改动, 即会生成对应的 versionEdit, 并触发 sync 写 manifest 文件）, 用于异常断电后恢复 — 即 DB 目录下 MANIFEST-00000x 的文件.

CURRENT

记录当前最新的 manifest 文件编号.

Memtable

常驻于内存中, 用于在写完 WAL 之后, 再接收具体的 key-value 数据. 每个 memtable 大小以及个数都有指定的参数进行控制, write_buffer_size 表示 memtable 的大小, max_write_buffer_number 表示内存中最多可以同时存在多少个 memtable 的个数.

Immutable memtable

当 memtable 被写满之后会生成一个新的 memtable 继续接写请求, active_memtable 就会变成 immutable_memtable, 只读的状态, 并开始 flush 到磁盘的 L0.

SST文件

核心 key-value 的存储文件. DB 目录下的 0000xx.sst 形态.

部署架构

根据 官方文档 解释, 我们能初步得到以下两个结论:

  • RocksDB 只读模式有两种实例: 只读实例以及辅助实例. 其中只读实例只能提供静态视图不支持追赶 Primary, 所以只读实例不在我们这次调研范围内;

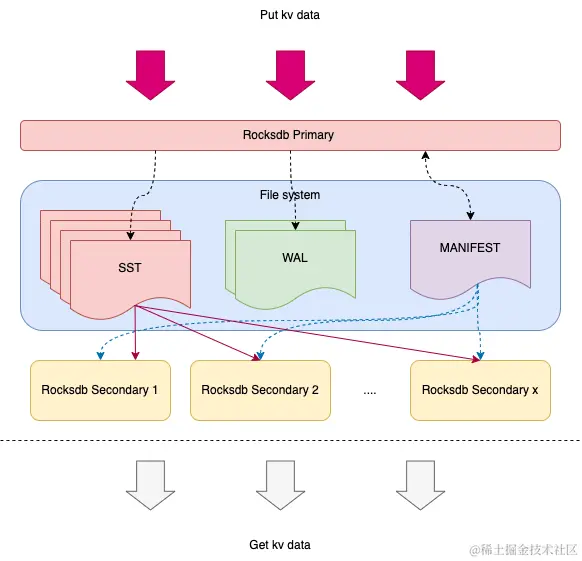

  • 根据 Secondary Instances 的文件共享策略, 我们得到下图的部署架构.

部署 rocksdb 实例数 2 个, 其中一个 rocksdb 实例为 Primary 实例, 负责只写操作以及 compact 操作；一个 rocksdb 实例为 Secondary 实例, 负责只读, 其文件路径为 Primary 实例的文件路径(不包括 log ). 多实例部署在同一个机器上模拟分布式文件系统下的使用场景.

  • Primary 实例采用 DB::Open() 方法，并设置 WAL.
  • Secondary 实例采用 DB::OpenAsSecondary() 方法.

测试计划

Rocksdb 版本

通过翻阅 commit 得知，TryCatchUpWithPrimary 方法是在 v6.2 以上版本引入的。所以测试版本分为两组分别是 rocksdb-6.2.4/rocksdb-7.1.1.

测试脚本:

基于 v6.2.4 /examples 目录的 multi_processes_example.cc 脚本进行修改，改动包括：

  • 修改 Primary 写逻辑，默认不关闭写实例；
  • 添加 memtable 可观测逻辑，观测当前 memtable 大小；

具体实施

前提条件：Primary 需要早于 生产，Secondary 关闭，这样测试才有意义。

编号操作
0Primary 生产，WAL 关闭，Secondary 追赶，观察 Secondary 最后一次 seekToLast 的 offset 是否和 Primary 最后一次 flush 数据相同，memtable 是否更新；
1Primary 生产，WAL 开启，Secondary 追赶，观察 Secondary 最后一次 seekToLast 的 offset 是否和 Primary 最后一次 flush 数据相同，memtable 是否更新；
2Primary 重复打开关闭操作，Secondary 追赶，观察 Secondary 最后一次 seekToLast 的 offset 是否和 Primary 相同，memtable 是否更新；
3Primary 关闭，WAL 开启，观察 Secondary 最后一次 seekToLast 的 offset 是否和 Primary 相同，memtable 是否更新；
4Primary 关闭，WAL 关闭，观察 Secondary 最后一次 seekToLast 的 offset 是否和 Primary 相同，memtable 是否更新；
5Primary compact，观察是否 Secondary 最后一次 seekToLast 的 offset 是否和 Primary 相同，memtable 是否更新。

测试结果

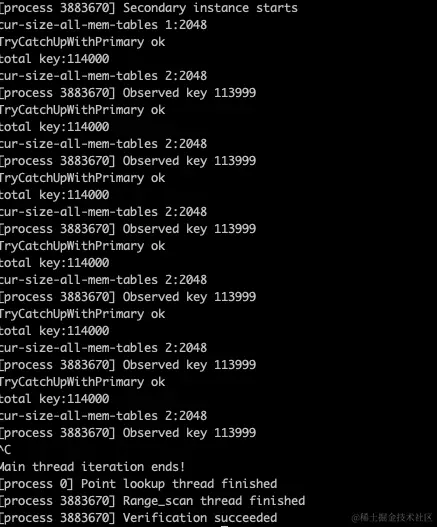

0 号测试结果

转存失败，建议直接上传图片文件

v6.2.4

v7.1.1

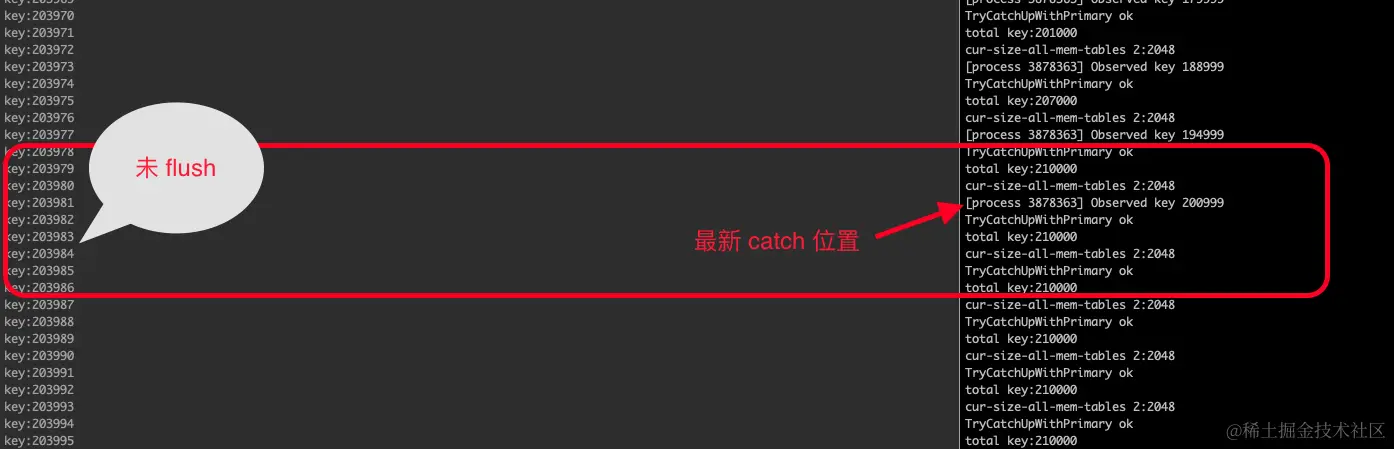

其中 Primary 最后停止位置 key -- 203999 和 Secondary catch 到的 key 数量 -- 200999 差 3000 是一次程序 batch 操作的 key 个数。以此证明 seekToLast 的成功。 根据两次对比结果表明 Secondary 已经追赶到了 Primary flush 的地方，可以 seekToLast 到 SST 文件的末尾。

1 号测试结果

v6.2.4

v7.1.1
结果表明 Secondary 仍旧已经追赶到了 Primary flush 的地方，并且可以看到 v7.1.1 里 memtable 已经有了数据（这里为什么 v6.2.4 没有是因为还有实现 wal catch），可以 seekToLast 到 SST 文件的末尾，但是 WAL 文件中数据没有写入到 Secondary。

2 号测试结果

2022/04/15-10:52:58.119474 7fb26c14ca60 [/version_set.cc:5505] Switched to new manifest: /tmp/rocksdb_multi_processes_example/MANIFEST-000013

出现多次以上 LOG ，加大打开频率 ，无论是 v6.2.x 还是 v7.1.1 的 Secondary 其日志开始刷屏，发现 TryCatchUpWithPrimary 方法阻塞，停止 Primary 重启，TryCatchUpWithPrimary 恢复正常。原因是 Secondary 感知 MANIFEST 文件的频繁变化导致 TryCatchUpWithPrimary 阻塞，停止重启操作即可正常。

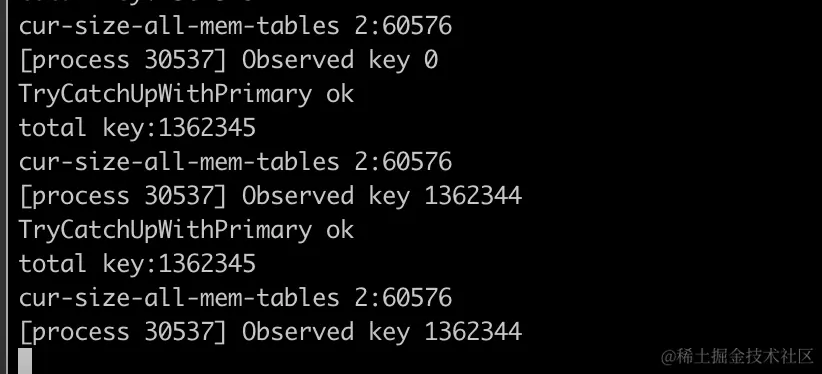

3 号测试结果

v6.2.4

v7.1.1
Secondary 实例 memtable 开始有数据

4 号测试结果

因为无WAL，所以 Secondary 实例 memtable 无数据 ，但是 MANIFEST 文件依旧可以提供 catch

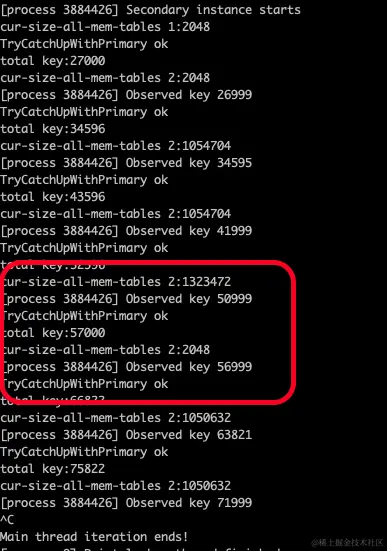

5 号测试结果

v7.1.1

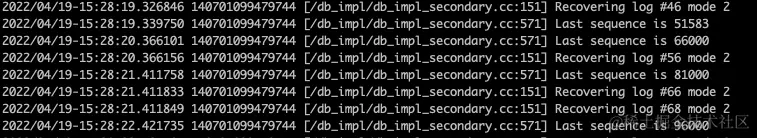

Last sequence
因为 v6.2.4 没有完成完全的 catch 操作，所以不进行此测试。 v7.1.1 Secondary 实例 是可以感知到 compact 操作的，在 compact 时，通过读取 wal log seq 判断当下 flush 时机，但是 flush 的操作是 active mem --> imm mem --> 淘汰，这么一个操作，所以能看到此时 size 从 1323472 到 2048 的一个变化。

测试结论

Secondary 实例可以共享 Primary 实例的 SST 文件，首先 Secondary 实例在启动阶段要先获取 Primary 的 MANIFEST 文件，然后默认打开 Primary 所有 SST 文件利用文件系统引用的特性保证文件在 compact 时不会被真正删除，再通过 MANIFEST 文件中的元信息能确定列族信息， compact 时机以及 Primary version 中已经 Apply 的的数据，同时 Secondary 通过不断的 TryCatchUpWithPrimary 还能获得 Primary WAL 中的数据用来填充自己的 memtable 。但是目前不支持WAL追踪【实时从节点】！

引申

MANIFEST 详细信息

在 RocksDB 中 MANIFEST 保存了存储引擎的内部的一些状态元数据，简单来说当系统异常重启，或者程序异常被退出之后，RocksDB 需要有一种机制能够恢复到一个一致性的状态， 而这个一致性的状态就是靠 MANIFEST 来保证的.MANIFEST 在 RocksDB 中是一个单独的文件，而这个文件所保存的数据基本是来自于 VersionEdit 这个结构.MANIFEST 包含了两个文件，一个 log 文件一个包含最新 MANIFEST 文件名的文件，Manifest 的 log 文件名是这样 MANIFEST-(seqnumber),这个 seq 会一直增长.只有当超过了指定的大小之后，MANIFEST 会刷新一个新的文件,当新的文件刷新到磁盘(并且文件名更新)之后，老的文件会被删除掉.这里可以认为每一次 MANIFEST 的更新都代表一次 snapshot.在 RocksDB 中任意时间存储引擎的状态都会保存为一个 Version (也就是 SST 的集合)，而每次对 Version 的修改都是一个 VersionEdit,而最终这些 VersionEdit 就是 组成 manifest-log 文件的内容.整个MANIFEST涉及到三个数据结构分别是VersionEdit/Version/VersionSet,其中前两个上面已经有介绍，而最后一个VersionSet顾名思义表示一堆Version的集合，其实就是 记录了各个版本的信息用来管理整个Version.
