flink实时写入达梦V8数据库，并支持删除功能

Carlos之殇
964 阅读9分钟

本工程亮点：

  • 扩展并重编译flink-connector-jdbc，支持flink实时写入达梦V8数据库；
  • 支持同步删除功能，源端删除数据，目标端也会实时同步删除；
  • 可以获取数据写入 kafka 或 jdbc 的ETL_TIME，方便监控数据同步效率。

更多详细内容请关注公众号“大数据架构师指南”


更多高价值源码请关注我的 gitee

技术背景

   随着 Oracle、SAP、英特尔等科技公司宣布**企业不会继续在俄罗斯开展正常业务**，一定程度上也给了我们一个警示，提高我们整体科技水平至关重要，从芯片上就是一个很好的例子。**国产软件替代至关重要，大国发展要懂得居安思危**！达梦国产数据库经过40年的发展，已经成功应用于中国国内金融、能源、航空、通信等数十个领域。因此要基于Flink计算引擎，面向达梦数据库做实时数据的开发就是一个非常有价值的事情，也是一个迫切的需求。

经过本人近一年不懈的钻研与调测，终于在flink-connector-jdbc（3.1.0和3.1.1版本）中开发出了支持写入DM8数据库的功能，本文将说明扩展后的flink-connector-jdbc如何高效写入国产数据库达梦(V8)。以下是达到的效果：

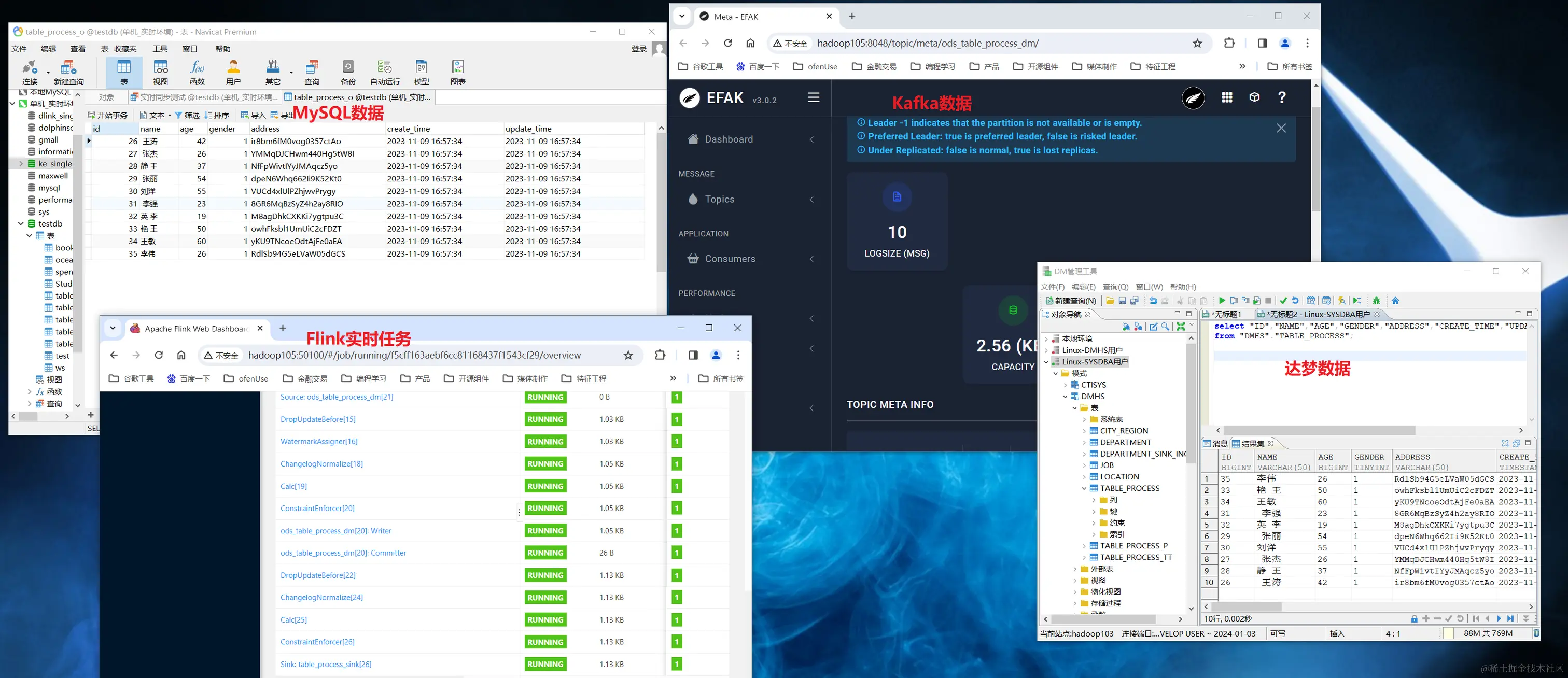

image-20231109171959241

相关脚本

FlinkSQL建表语句


create database watermark_db;
use watermark_db;

-- 采集MySQL
DROP TABLE IF EXISTS table_process_cdc;
CREATE TABLE IF NOT EXISTS table_process_cdc (
     id bigint COMMENT '自增主键id'
    , `name` string COMMENT '名称'
    , age bigint COMMENT '年龄'
   , gender bigint COMMENT '性别，0-男生，1-女生'
   , `address` string  COMMENT '住址'
    , create_time timestamp(3) COMMENT '创建时间'
    , update_time timestamp(3) COMMENT '更新时间'
    -- 声明 update_time 是事件时间属性，并且用延迟5秒的策略来生成watermark
    ,WATERMARK FOR update_time AS update_time - INTERVAL '5' SECOND
    ,PRIMARY KEY(id) NOT ENFORCED
) COMMENT '配置表' WITH (
     'connector' = 'mysql-cdc'
    ,'hostname' = 'hadoop105'
    ,'port' = '3306'
    ,'username' = 'root'
    ,'password' = 'root'
    ,'server-time-zone' = 'UTC+8'
    ,'scan.incremental.snapshot.enabled' = 'true'
    ,'scan.startup.mode' = 'earliest-offset'
    ,'database-name' = 'testdb'
    ,'table-name' = 'table_process_o'
);

-- kafka_dm映射表
DROP TABLE IF EXISTS ods_table_process_dm;
CREATE TABLE IF NOT EXISTS ods_table_process_dm (
     id bigint COMMENT '自增主键id'
    , `name` string COMMENT '名称'
    , age bigint COMMENT '年龄'
   , gender bigint COMMENT '性别，0-男生，1-女生'
   , `address` string  COMMENT '住址'
    , create_time timestamp(3) COMMENT '创建时间'
    , update_time timestamp(3) COMMENT '更新时间'
    , kafka_time timestamp(3) COMMENT '进入Kafka的时间'
    -- 声明 update_time 是事件时间属性，并且用延迟5秒的策略来生成watermark
    ,WATERMARK FOR update_time AS update_time - INTERVAL '5' SECOND
    ,PRIMARY KEY(id) NOT ENFORCED
) COMMENT '配置表' WITH (
    'connector' = 'kafka'
   ,'topic' = 'ods_table_process_dm'
   ,'properties.bootstrap.servers' = 'hadoop105:9092'
   ,'properties.group.id' = 'my_group_id'
   ,'value.format' = 'debezium-json'
   ,'scan.startup.mode' = 'earliest-offset'
   ,'value.debezium-json.ignore-parse-errors' = 'true'
   ,'value.debezium-json.timestamp-format.standard' = 'ISO-8601'
);

-- 写入JDBC（DM8数据库）
DROP TABLE IF EXISTS table_process_sink;
CREATE TABLE IF NOT EXISTS table_process_sink (
    ID bigint
  , NAME string
  , AGE bigint
  , GENDER bigint
  , `ADDRESS` string
  , CREATE_TIME timestamp(3)
  , UPDATE_TIME timestamp(3)
  , KAFKA_TIME timestamp(3) COMMENT '进入kafka的时间'
  , ETL_TIME timestamp(3) COMMENT '进入jdbc的时间'
    -- 声明 UPDATE_TIME 是事件时间，并且用 延迟5秒 的策略来生成 watermark
  ,WATERMARK FOR UPDATE_TIME AS UPDATE_TIME - INTERVAL '5' SECOND
  ,PRIMARY KEY (ID) NOT ENFORCED
) WITH (
   'connector' = 'jdbc',
   'url' = 'jdbc:dm://192.168.137.103:5236',
   'username' = 'DMHS',
   'password' = 'Dmhs_1234',
   'table-name' = 'TABLE_PROCESS',
   'driver' = 'dm.jdbc.driver.DmDriver'
);

注意：

演示部分为FlinkCDC实时读取mysql数据库的binlog，写入kafka的主题，然后FlinkSQL基于flink-connector-jdbc 组件消费Kafka主题数据，写入达梦V8数据库，并支持实时同步数据库增，删，改操作。

FlinkJOB作业

set 'pipeline.name' = 'table_process_sink_达梦';
SET 'table.local-time-zone' = 'Asia/Shanghai';
set 'parallelism.default' = '1';
SET 'pipeline.operator-chaining' = 'false';
set 'execution.runtime-mode' = 'streaming';
SET 'table.exec.source.idle-timeout' = '10s';
SET 'execution.checkpointing.interval' = '5min';
SET 'execution.checkpointing.mode' = 'EXACTLY_ONCE';
set 'execution.checkpointing.tolerable-failed-checkpoints' = '2';
set 'restart-strategy' = 'fixed-delay';
set 'restart-strategy.fixed-delay.attempts' = '4';
set 'restart-strategy.fixed-delay.delay' = '30s';
set 'execution.checkpointing.unaligned' = 'true';
SET 'execution.savepoint.ignore-unclaimed-state' = 'true';

SET 'table.exec.source.cdc-events-duplicate' = 'true';


-- 采集MySQL数据写入Kafka
INSERT INTO ods_table_process_dm
SELECT
  id,
  `name`,
  age,
  gender,
  `address`,
  create_time,
  update_time,
  PROCTIME() as kafka_time
FROM table_process_cdc;


-- 消费kafka数据写入达梦数据库
INSERT INTO table_process_sink
SELECT
  id,
  `name`,
  age,
  gender,
  `address`,
  create_time,
  update_time,
  kafka_time,
  PROCTIME() as etl_time
FROM ods_table_process_dm;

开发详解

flink-connector-jdbc组件分析

source/sink 是 flink最核心的部分之一，通过对其实现原理的学习，再结合源码分析，有助于加深对框架处理过程的理解，以及架构设计上的提升。

逻辑原理

如果我们对自己对接一个数据源，核心的话就是连接器 connector，比如关系型数据库就是 JDBC。

connector架构

flink-connector-jdbc 是 Apache Flink 框架提供的一个用于与关系型数据库进行连接和交互的连接器。它提供了使用 Flink 进行批处理和流处理的功能，可以方便地将关系型数据库中的数据引入 Flink 进行分析和处理，或者将 Flink 计算结果写入关系型数据库。

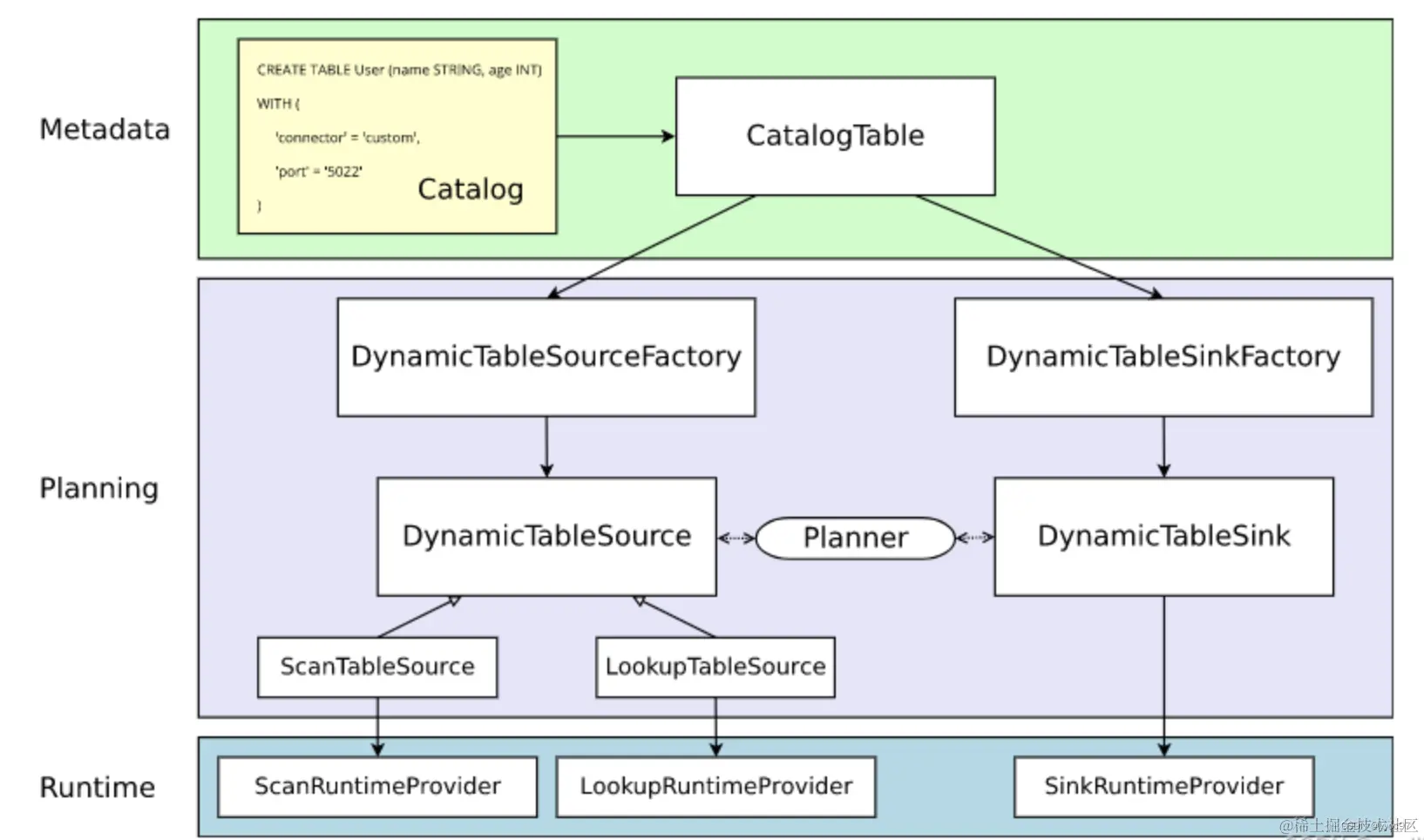

flink官方connector的架构如下


flink-connector-jdbc

  • MetaData 将 sql create source table 转化为实际的 CatalogTable，对应代码 RelNode；

  • Planning

    创建 RelNode 的过程中使用 SPI 将所有的 source（DynamicTableSourceFactory）\sink（DynamicTableSinkFactory） 工厂动态加载，获取到 connector = kafka，然后从所有 source 工厂中过滤出名称为 kafka 并且 继承自 DynamicTableSourceFactory.class 的工厂类 KafkaDynamicTableFactory，使用 KafkaDynamicTableFactory 创建出 KafkaDynamicSource；

  • Runtime

    KafkaDynamicSource 创建出 FlinkKafkaConsumer，负责flink程序实际运行。

flink-connector-jdbc可以实现以下核心功能：

  • 数据源连接：通过 flink-connector-jdbc连接到各种支持JDBC标准的关系型数据库，如MySQL、PostgreSQL、Oracle等。
  • 数据写入：可以将Flink的计算结果写入关系型数据库中，实现数据的持久化。
  • 数据读取：可以从关系型数据库中读取数据，并将其作为Flink计算的输入数据。
  • 数据格式转换：可以将关系型数据库中的数据转换为适合Flink计算的数据格式。
  • 并行处理：可以根据数据源的并行度将数据进行分区和并行处理，以加速数据处理的速度。

flink-connector-jdbc为Flink提供了与关系型数据库集成的能力，可以方便地进行数据的导入、导出和处理，为开发人员提供了更强大和灵活的数据处理能力。

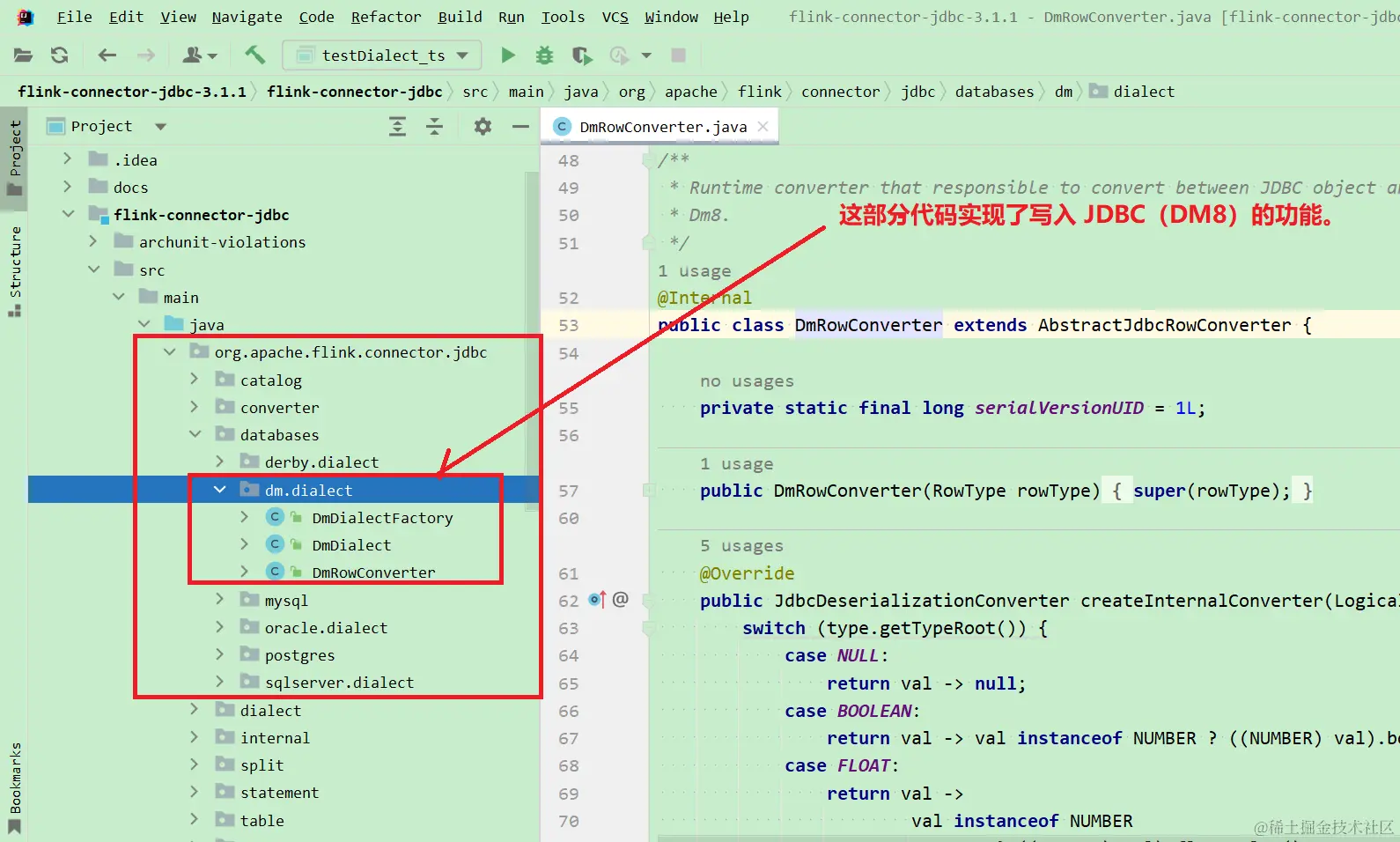

以下是 flink-connector-jdbc 源码组成：红色框中的代码就是我开发的哦


开发思路

  • 首先添加达梦数据库的pom.xml依赖

     <properties>
  <dm.version>8.1.2.192</dm.version>
 </properties>

 <dependencies>
  <!-- DM8 -->
  <dependency>
   <groupId>com.dameng</groupId>
   <artifactId>DmJdbcDriver18</artifactId>
   <version>${dm.version}</version>
   <scope>provided</scope>
  </dependency>
 </dependencies>

    经官网推荐和Maven仓库克洗

  • 首先根据SPI机制添加支持DM数据库的工厂类

    # resource/META-INF/services/org.apache.flink.connector.jdbc.dialect.JdbcDialectFactory
org.apache.flink.connector.jdbc.databases.dm.dialect.DmDialectFactory

  • 创建工程类DmDialectFactory

    // 在database下面创建dm，再创建 /dm/dialect
// 路径如下：flink-connector-jdbc-3.1.1/flink-connector-jdbc/src/main/java/org/apache/flink/connector/jdbc/databases/dm/dialect/DmDialectFactory.java

package org.apache.flink.connector.jdbc.databases.dm.dialect;

import org.apache.flink.connector.jdbc.dialect.JdbcDialect;
import org.apache.flink.connector.jdbc.dialect.JdbcDialectFactory;

/** Factory for {@link DmDialect}. */
public class DmDialectFactory implements JdbcDialectFactory {
    @Override
    public boolean acceptsURL(String url) {
        return url.startsWith("jdbc:dm:");
    }

    @Override
    public JdbcDialect create() {
        return new DmDialect();
    }
}

    JdbcDialectFactory是一个工厂类，用于创建特定数据库的JdbcDialect实例。它的主要作用是根据用户提供的JDBC连接URL，确定要连接的数据库类型，并创建对应的JdbcDialect实例。通过JdbcDialect实例，flink-connector-jdbc可以为特定类型的数据库提供更高级的功能和最佳性能。例如，JdbcDialect 可以优化生成的SQL查询，使用特定的语法和函数。它还可以检测数据库支持的特性，以避免不支持的操作。

  • 创建方言类DmDialect

    package org.apache.flink.connector.jdbc.databases.dm.dialect;

import org.apache.flink.annotation.Internal;
import org.apache.flink.connector.jdbc.converter.JdbcRowConverter;
import org.apache.flink.connector.jdbc.dialect.AbstractDialect;
import org.apache.flink.table.types.logical.LogicalTypeRoot;
import org.apache.flink.table.types.logical.RowType;

import java.util.Arrays;
import java.util.EnumSet;
import java.util.Optional;
import java.util.Set;
import java.util.stream.Collectors;

/** JDBC dialect for Dm8. */
@Internal
public class DmDialect extends AbstractDialect {

    private static final long serialVersionUID = 1L;
    private static final int MAX_TIMESTAMP_PRECISION = 9;
    private static final int MIN_TIMESTAMP_PRECISION = 1;
    private static final int MAX_DECIMAL_PRECISION = 38;
    private static final int MIN_DECIMAL_PRECISION = 1;

    @Override
    public JdbcRowConverter getRowConverter(RowType rowType) {
        return new DmRowConverter(rowType);
    }

    @Override
    public String getLimitClause(long limit) {
        return "FETCH FIRST " + limit + " ROWS ONLY";
    }

    @Override
    public Optional<String> defaultDriverName() {
        return Optional.of("dm.jdbc.driver.DmDriver");
    }

    @Override
    public String dialectName() {
        return "Dm";
    }

    @Override
    public String quoteIdentifier(String identifier) {
        return identifier;
    }

    @Override
    public Optional<String> getUpsertStatement(
            String tableName, String[] fieldNames, String[] uniqueKeyFields) {

        String sourceFields =
                Arrays.stream(fieldNames)
                        .map(f -> ":" + f + " " + quoteIdentifier(f))
                        .collect(Collectors.joining(", "));

        String onClause =
                Arrays.stream(uniqueKeyFields)
                        .map(f -> "t." + quoteIdentifier(f) + "=s." + quoteIdentifier(f))
                        .collect(Collectors.joining(" and "));

        final Set<String> uniqueKeyFieldsSet =
                Arrays.stream(uniqueKeyFields).collect(Collectors.toSet());
        String updateClause =
                Arrays.stream(fieldNames)
                        .filter(f -> !uniqueKeyFieldsSet.contains(f))
                        .map(f -> "t." + quoteIdentifier(f) + "=s." + quoteIdentifier(f))
                        .collect(Collectors.joining(", "));

        String insertFields =
                Arrays.stream(fieldNames)
                        .map(this::quoteIdentifier)
                        .collect(Collectors.joining(", "));

        String valuesClause =
                Arrays.stream(fieldNames)
                        .map(f -> "s." + quoteIdentifier(f))
                        .collect(Collectors.joining(", "));

        // if we can't divide schema and table-name is risky to call quoteIdentifier(tableName)
        // for example [tbo].[sometable] is ok but [tbo.sometable] is not
        String mergeQuery =
                " MERGE INTO "
                        + tableName
                        + " t "
                        + " USING (SELECT "
                        + sourceFields
                        + " FROM DUAL) s "
                        + " ON ("
                        + onClause
                        + ") "
                        + " WHEN MATCHED THEN UPDATE SET "
                        + updateClause
                        + " WHEN NOT MATCHED THEN INSERT ("
                        + insertFields
                        + ")"
                        + " VALUES ("
                        + valuesClause
                        + ")";

        return Optional.of(mergeQuery);
    }

    @Override
    public Optional<Range> decimalPrecisionRange() {
        return Optional.of(Range.of(MIN_DECIMAL_PRECISION, MAX_DECIMAL_PRECISION));
    }

    @Override
    public Optional<Range> timestampPrecisionRange() {
        return Optional.of(Range.of(MIN_TIMESTAMP_PRECISION, MAX_TIMESTAMP_PRECISION));
    }

    @Override
    public Set<LogicalTypeRoot> supportedTypes() {

        return EnumSet.of(
                LogicalTypeRoot.CHAR,
                LogicalTypeRoot.VARCHAR,
                LogicalTypeRoot.BOOLEAN,
                LogicalTypeRoot.VARBINARY,
                LogicalTypeRoot.DECIMAL,
                LogicalTypeRoot.TINYINT,
                LogicalTypeRoot.SMALLINT,
                LogicalTypeRoot.INTEGER,
                LogicalTypeRoot.BIGINT,
                LogicalTypeRoot.FLOAT,
                LogicalTypeRoot.DOUBLE,
                LogicalTypeRoot.DATE,
                LogicalTypeRoot.TIME_WITHOUT_TIME_ZONE,
                LogicalTypeRoot.TIMESTAMP_WITHOUT_TIME_ZONE,
                LogicalTypeRoot.TIMESTAMP_WITH_LOCAL_TIME_ZONE,
                LogicalTypeRoot.ARRAY);
    }
}

    JdbcDialect 是一个接口，用于定义与特定数据库相关的SQL语法和行为。每种不同类型的数据库可能有一些特定的SQL方言和行为，JdbcDialect提供了一种方式来处理这些差异，以确保在不同类型的数据库上执行的SQL操作正确执行，并且能够提供最佳的性能。

  • 创建数据转换类DmRowConverter

    /**
 * Runtime converter that responsible to convert between JDBC object and Flink internal object for
 * Dm8.
 */
@Internal
public class DmRowConverter extends AbstractJdbcRowConverter {

    private static final long serialVersionUID = 1L;

    public DmRowConverter(RowType rowType) {
        super(rowType);
    }

    @Override
    public JdbcDeserializationConverter createInternalConverter(LogicalType type) {
        switch (type.getTypeRoot()) {
            case NULL:
                return val -> null;
            case BOOLEAN:
                return val -> val instanceof NUMBER ? ((NUMBER) val).booleanValue() : val;
            case FLOAT:
                return val ->
                        val instanceof NUMBER
                                ? ((NUMBER) val).floatValue()
                                : val instanceof BINARY_FLOAT
                                        ? ((BINARY_FLOAT) val).floatValue()
                                        : val instanceof BigDecimal
                                                ? ((BigDecimal) val).floatValue()
                                                : val;
            case DOUBLE:
                return val ->
                        val instanceof NUMBER
                                ? ((NUMBER) val).doubleValue()
                                : val instanceof BINARY_DOUBLE
                                        ? ((BINARY_DOUBLE) val).doubleValue()
                                        : val instanceof BigDecimal
                                                ? ((BigDecimal) val).doubleValue()
                                                : val;
            case TINYINT:
                return val ->
                        val instanceof NUMBER
                                ? ((NUMBER) val).byteValue()
                                : val instanceof BigDecimal ? ((BigDecimal) val).byteValue() : val;
            case SMALLINT:
                return val ->
                        val instanceof NUMBER
                                ? ((NUMBER) val).shortValue()
                                : val instanceof BigDecimal ? ((BigDecimal) val).shortValue() : val;
            case INTEGER:
                return val ->
                        val instanceof NUMBER
                                ? ((NUMBER) val).intValue()
                                : val instanceof BigDecimal ? ((BigDecimal) val).intValue() : val;
            case BIGINT:
                return val ->
                        val instanceof NUMBER
                                ? ((NUMBER) val).longValue()
                                : val instanceof BigDecimal ? ((BigDecimal) val).longValue() : val;
            case DECIMAL:
                final int precision = ((DecimalType) type).getPrecision();
                final int scale = ((DecimalType) type).getScale();
                return val ->
                        val instanceof BigInteger
                                ? DecimalData.fromBigDecimal(
                                        new BigDecimal((BigInteger) val, 0), precision, scale)
                                : DecimalData.fromBigDecimal((BigDecimal) val, precision, scale);
            case CHAR:
            case VARCHAR:
                return val ->
                        (val instanceof CHAR)
                                ? StringData.fromString(((CHAR) val).getString())
                                : (val instanceof OracleClob)
                                        ? StringData.fromString(((OracleClob) val).stringValue())
                                        : StringData.fromString((String) val);
            case BINARY:
            case VARBINARY:
            case RAW:
                return val ->
                        val instanceof RAW
                                ? ((RAW) val).getBytes()
                                : val instanceof OracleBlob
                                        ? ((OracleBlob) val)
                                                .getBytes(1, (int) ((OracleBlob) val).length())
                                        : val.toString().getBytes();

            case INTERVAL_YEAR_MONTH:
            case INTERVAL_DAY_TIME:
                return val -> val instanceof NUMBER ? ((NUMBER) val).intValue() : val;
            case DATE:
                return val ->
                        val instanceof DATE
                                ? (int) (((DATE) val).dateValue().toLocalDate().toEpochDay())
                                : val instanceof Timestamp
                                        ? (int)
                                                (((Timestamp) val)
                                                        .toLocalDateTime()
                                                        .toLocalDate()
                                                        .toEpochDay())
                                        : (int) (((Date) val).toLocalDate().toEpochDay());
            case TIME_WITHOUT_TIME_ZONE:
                return val ->
                        val instanceof DATE
                                ? (int)
                                        (((DATE) val).timeValue().toLocalTime().toNanoOfDay()
                                                / 1_000_000L)
                                : (int) (((Time) val).toLocalTime().toNanoOfDay() / 1_000_000L);
            case TIMESTAMP_WITHOUT_TIME_ZONE:
                return val ->
                        val instanceof TIMESTAMP
                                ? TimestampData.fromTimestamp(((TIMESTAMP) val).timestampValue())
                                : TimestampData.fromTimestamp((Timestamp) val);
            case TIMESTAMP_WITH_TIME_ZONE:
                return val -> {
                    if (val instanceof TIMESTAMPTZ) {
                        final TIMESTAMPTZ ts = (TIMESTAMPTZ) val;
                        final ZonedDateTime zdt =
                                ZonedDateTime.ofInstant(
                                        ts.timestampValue().toInstant(),
                                        ts.getTimeZone().toZoneId());
                        return TimestampData.fromLocalDateTime(zdt.toLocalDateTime());
                    } else {
                        return TimestampData.fromTimestamp((Timestamp) val);
                    }
                };
            case ARRAY:
            case ROW:
            case MAP:
            case MULTISET:
            default:
                return super.createInternalConverter(type);
        }
    }

    @Override
    public String converterName() {
        return "Dm";
    }
}

    createInternalConverter 是一个方法，用于创建将 JDBC ResultSet中的数据转换为Flink的内部数据结构的转换器。这个方法通常在JDBCInputFormat中被调用。在 Flink中，使用JDBCInputFormat从关系型数据库中读取数据时，它会将JDBC的ResultSet对象作为输入，然后通过 createInternalConverter方法将 ResultSet中的每一行数据转换为Flink的内部数据结构（例如Tuple或Row），以便后续的处理和计算。

    源码打包

    使用idea工具的maven打包并在项目文件夹打开。

    target/flink-connector-jdbc-3.1.1.jar

avatar
文章
阅读
粉丝
