XXL-JOB快速上手指南：从零开始掌握任务调度神器

bangiao
1,256 阅读10分钟

XXL-JOB简单入门

xxl-job-core 2.4.0
springboot 2.7.16

XXL-JOB是什么?

XXL-JOB是一个分布式的任务调度框架，通过引入XXL-JOB相关的依赖，按照相关格式撰写代码后，可在其可视化界面进行任务的启动，执行，中止以及包含了日志记录与查询和任务状态监控

为什么学习XXL-JOB?

一、单机定时任务容易在集群环境下被重复执行

微服务A具备定时任务调度（例如Quartz）的功能。

然而，由于微服务A的流量已经超出了其承受范围，我们决定采用分布式集群的方式来部署多个微服务A。这样一来，定时任务调度将会被多次执行。

二、XXL-JOB提供了前端页面更好的管理

运维界面：XXL-JOB提供了方便的运维界面，可以直观的管理作业和注册中心。



三、XXL-JOB支持集群有利于提高系统负载能力和高可用性

支持集群部署：XXL-JOB支持集群部署，有利于提高系统负载能力和高可用性。


四、XXL-JOB支持邮箱报警和日志记录

如执行失败查看日志、邮件报警、路由策略（包括轮询等）、快速识别执行器问题或新增等。




XXL-JOB的使用场景

  1. 定时任务：XXL-JOB可以用来执行定时任务，例如每天凌晨进行数据备份、每小时进行数据同步等。
  2. 异步任务：XXL-JOB可以用来执行异步任务，例如用户下单后异步发送邮件或短信通知。
  3. 流量削峰：XXL-JOB可以用来执行流量削峰任务，例如在高峰期将部分任务延迟执行。
  4. 分布式任务：XXL-JOB可以用来执行分布式任务，例如大数据处理、分布式爬虫等。
  5. 复杂调度：XXL-JOB支持CRON表达式，因此可以满足复杂的调度需求。
  6. 微服务解耦：在微服务架构中，XXL-JOB可以用来解耦服务，提高系统的稳定性和可用性。

XXL-JOB是如何工作的?

通常只有:

  • 调用中心
  • 执行器

这两个部分

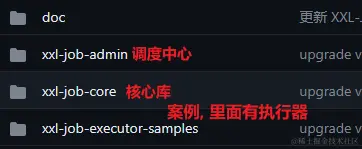

调度中心可以下载XXL-JOB项目中的xxl-job-admin项目，并修改配置文件以启动。

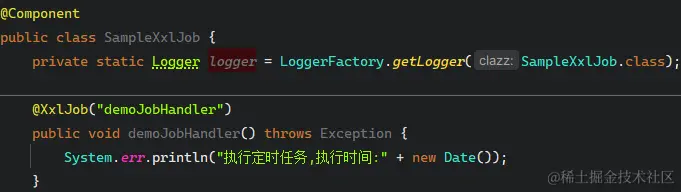

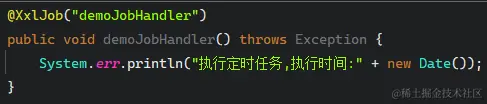

执行器是连接到调度中心的节点，它负责接收和执行任务。执行器自带了一些任务，这些任务需要在执行器（微服务节点）中编写业务代码，并为它们命名。. 比如:


上面的demoJobHandler就是名字, 函数体内可以写定时任务

那么什么时候执行我们的代码呢?

简单, 需要去web上配置

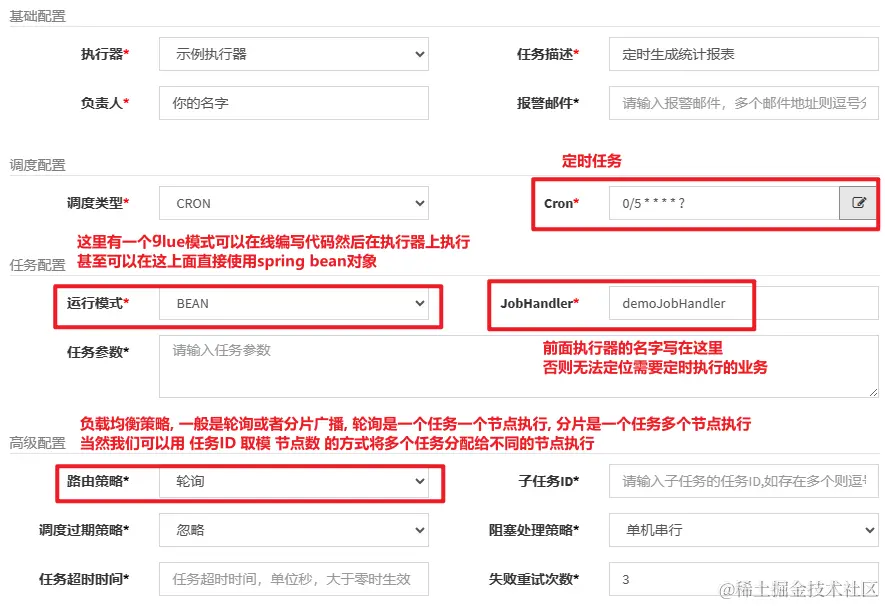

XXL-JOB WEB端配置详解

基础配置：

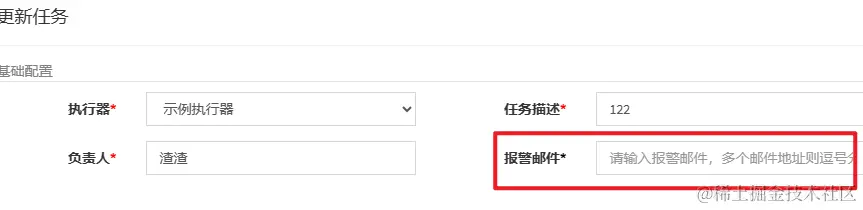

  • 执行器：任务的绑定的执行器，任务触发调度时将会自动发现注册成功的执行器, 实现任务自动发现功能; 另一方面也可以方便的进行任务分组。每个任务必须绑定一个执行器, 可在 "执行器管理" 进行设置;
  • 任务描述：任务的描述信息，便于任务管理；
  • 负责人：任务的负责人；
  • 报警邮件：任务调度失败时邮件通知的邮箱地址，支持配置多邮箱地址，配置多个邮箱地址时用逗号分隔；

触发配置：

  • 调度类型：

    • 无：该类型不会主动触发调度；
    • CRON：该类型将会通过CRON，触发任务调度；
    • 固定速度：该类型将会以固定速度，触发任务调度；按照固定的间隔时间，周期性触发；
    • 固定延迟：该类型将会以固定延迟，触发任务调度；按照固定的延迟时间，从上次调度结束后开始计算
    • 延迟时间，到达延迟时间后触发下次调度；

  • CRON：触发任务执行的Cron表达式；

  • 固定速度：固定速度的时间间隔，单位为秒；

  • 固定延迟：固定延迟的时间间隔，单位为秒；

任务配置：

  • 运行模式：

    • BEAN模式：任务以JobHandler方式维护在执行器端；需要结合 "JobHandler" 属性匹配执行器中任务；
    • GLUE模式(Java)：任务以源码方式维护在调度中心；该模式的任务实际上是一段继承自IJobHandler的Java类代码并 "groovy" 源码方式维护，它在执行器项目中运行，可使用@Resource/@Autowire注入执行器里中的其他服务；
    • GLUE模式(Shell)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 "shell" 脚本；
    • GLUE模式(Python)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 "python" 脚本；
    • GLUE模式(PHP)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 "php" 脚本；
    • GLUE模式(NodeJS)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 "nodejs" 脚本；
    • GLUE模式(PowerShell)：任务以源码方式维护在调度中心；该模式的任务实际上是一段 "PowerShell" 脚本；

  • JobHandler：运行模式为 "BEAN模式" 时生效，对应执行器中新开发的JobHandler类“@JobHandler”注解自定义的value值；

  • 执行参数：任务执行所需的参数；

高级配置：

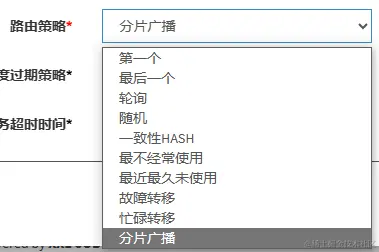

  • 路由策略：当执行器集群部署时，提供丰富的路由策略，包括；

    • FIRST（第一个）：固定选择第一个机器；
    • LAST（最后一个）：固定选择最后一个机器；
    • ROUND（轮询）：；
    • RANDOM（随机）：随机选择在线的机器；
    • CONSISTENT_HASH（一致性HASH）：每个任务按照Hash算法固定选择某一台机器，且所有任务均匀散列在不同机器上。
    • LEAST_FREQUENTLY_USED（最不经常使用）：使用频率最低的机器优先被选举；
    • LEAST_RECENTLY_USED（最近最久未使用）：最久未使用的机器优先被选举；
    • FAILOVER（故障转移）：按照顺序依次进行心跳检测，第一个心跳检测成功的机器选定为目标执行器并发起调度；
    • BUSYOVER（忙碌转移）：按照顺序依次进行空闲检测，第一个空闲检测成功的机器选定为目标执行器并发起调度；
    • SHARDING_BROADCAST(分片广播)：广播触发对应集群中所有机器执行一次任务，同时系统自动传递分片参数；可根据分片参数开发分片任务；

  • 子任务：每个任务都拥有一个唯一的任务ID(任务ID可以从任务列表获取)，当本任务执行结束并且执行成功时，将会触发子任务ID所对应的任务的一次主动调度。

  • 调度过期策略：

    • 忽略：调度过期后，忽略过期的任务，从当前时间开始重新计算下次触发时间；
    • 立即执行一次：调度过期后，立即执行一次，并从当前时间开始重新计算下次触发时间；

  • 阻塞处理策略：调度过于密集执行器来不及处理时的处理策略；

    • 单机串行（默认）：调度请求进入单机执行器后，调度请求进入FIFO队列并以串行方式运行；

    • 丢弃后续调度：调度请求进入单机执行器后，发现执行器存在运行的调度任务，本次请求将会被丢弃并

      标记为失败；

    • 覆盖之前调度：调度请求进入单机执行器后，发现执行器存在运行的调度任务，将会终止运行中的调度任务并清空队列，然后运行本地调度任务；

  • 任务超时时间：支持自定义任务超时时间，任务运行超时将会主动中断任务；

  • 失败重试次数；支持自定义任务失败重试次数，当任务失败时将会按照预设的失败重试次数主动进行重试；

XXL-JOB怎么用?

使用XXL-JOB主要分为两步配置即可完成一个简单的任务调度中心，

  • 第一步，配置调度中心
  • 第二步，配置执行器

配置调度中心项目

直接下载就好了

源码仓库地址Release Download
github.com/xuxueli/xxl…Download
gitee.com/xuxueli0323…Download


直接将上面的调度中心项目打包执行完事

当然你也可以使用docker运行调度中心, 具体: 记一次 xxl-job 实战

其中application.properties中的几个配置需要注意下


调度中心端口

server.port=8081

调度中心数据库

spring.datasource.url=jdbc:mysql://127.0.0.1:3306/xxl_job?useUnicode=true&characterEncoding=UTF-8&autoReconnect=true&serverTimezone=Asia/Shanghai spring.datasource.username=root spring.datasource.password=123456 spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driver

下面我们会导入表结构的

报警邮箱地址

spring.mail.host=smtp.qq.com spring.mail.port=25 spring.mail.username=xxx@qq.com spring.mail.from=xxx@qq.com spring.mail.password=xxx spring.mail.properties.mail.smtp.auth=true spring.mail.properties.mail.smtp.starttls.enable=true spring.mail.properties.mail.smtp.starttls.required=true spring.mail.properties.mail.smtp.socketFactory.class=javax.net.ssl.SSLSocketFactory

连接access_token

xxl.job.accessToken=default_token

调度中心需要和执行器相同的验证方式

对了可能还需要在启动类上加上

@MapperScan(basePackages = "com.xxl.job.admin.dao")

表结构导入


主要看在上面的路径下


调度中心访问地址: http://localhost:8080/xxl-job-admin

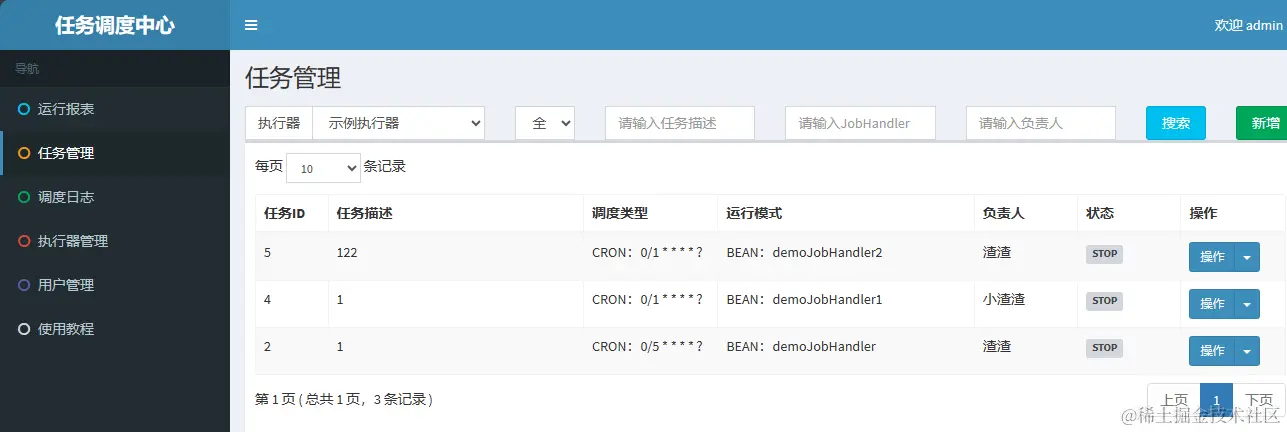

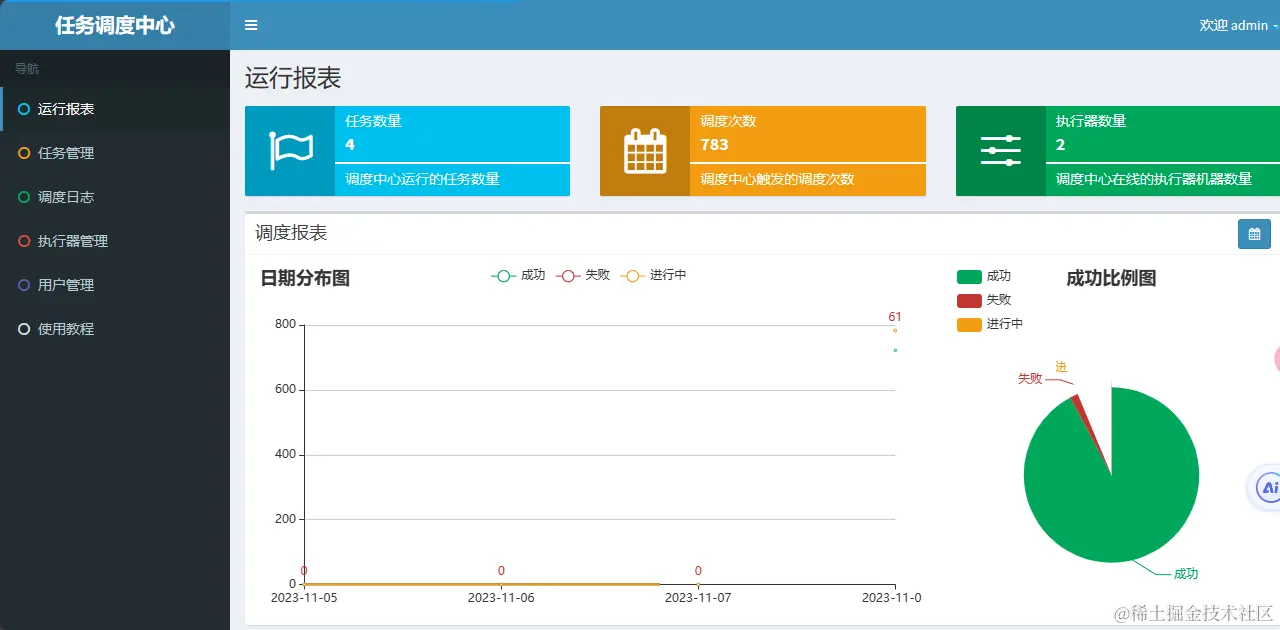

默认登录账号 “admin/123456”, 登录后运行界面如下图所示。


配置部署执行器项目

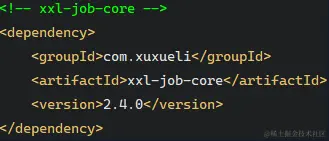

导入maven包

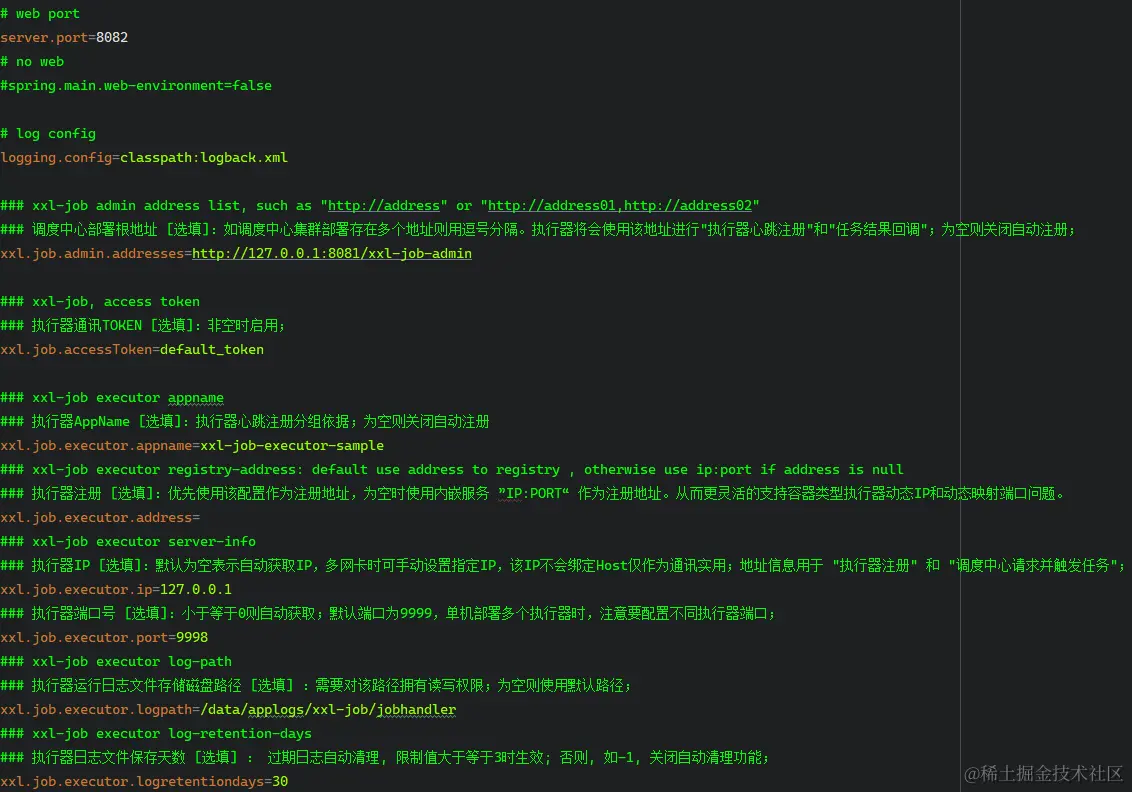

application配置

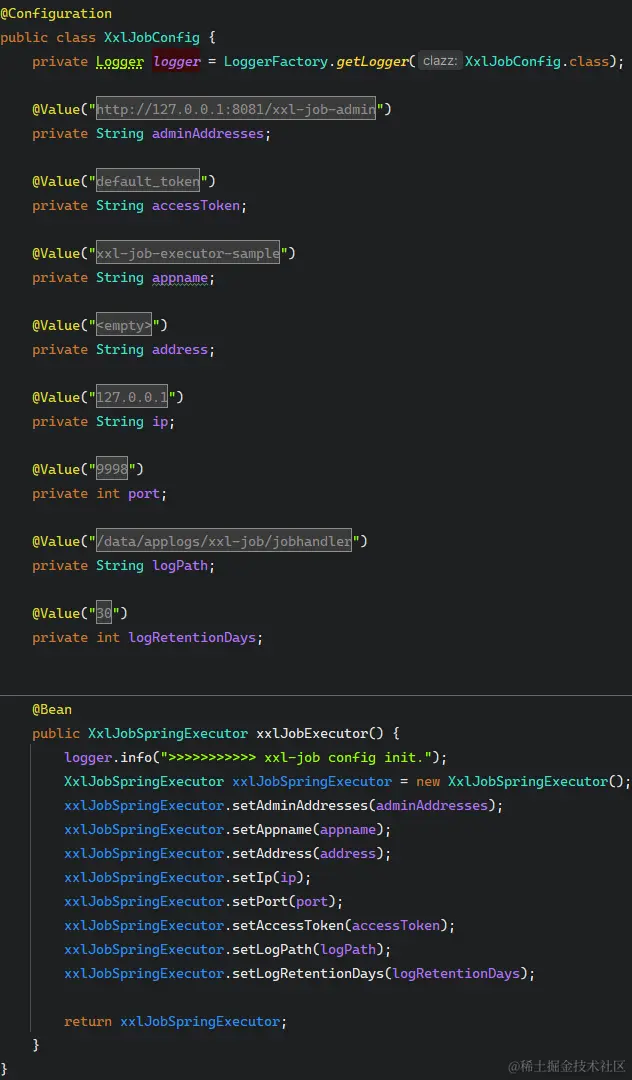

添加执行器配置


添加任务处理类


添加任务类型和触发时机


GLUE模式

在线编写代码, 在执行器中执行代码的功能



分片广播

是什么?

一个任务广播给所有节点执行

为什么?

假设我们有一个任务，即向10000个客户发送邮件。如果采用轮询策略，这个任务只能由一个节点执行。然而，如果我们选择分片广播的策略，我们可以将这个大任务拆分成10000个子任务，然后依次分配给几个节点进行处理。

"如果采用轮询策略，这个任务只能由一个节点执行"

注意上面这句话的意思, 是一个任务丢给执行器执行, 而任务中有无数个数据需要处理, 明显这无数个数据交给一个执行器肯定不合理, 所以需要分片广播方式

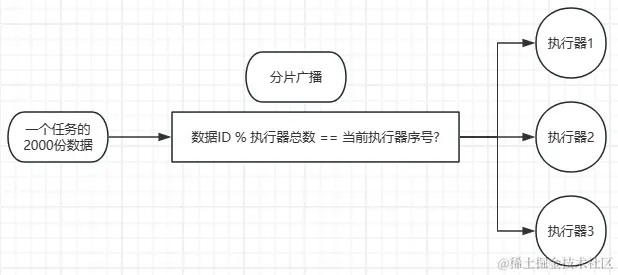

怎么做?

输入： 一个任务所需的多个数据项。

处理器： 通过使用多个待处理数据项的ID，对执行器总数进行取模运算，得到的结果与当前正在执行的执行器的序号进行比较。如果两者相等，则该数据项将被获取并交给当前执行器进行处理。

输出： 所有数据项处理完毕后，状态为1表示处理完成。


XXL-JOB提供了两个函数:

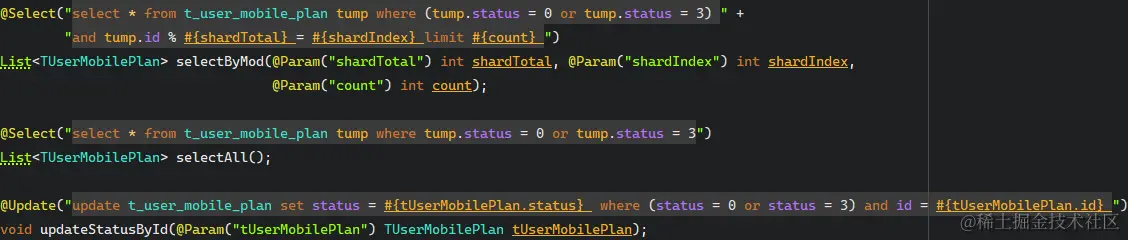

有了这两个属性，当执行器扫描数据库获取记录时，可以根据 取模 的方式获取属于当前执行器的任务，可以这样编写 sql 获取任务记录：



表结构:

CREATE TABLE t_user_mobile_plan ( id bigint NOT NULL AUTO_INCREMENT, username varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci DEFAULT NULL, nickname varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci DEFAULT NULL, phone varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci DEFAULT NULL, info varchar(255) CHARACTER SET utf8 COLLATE utf8_general_ci DEFAULT NULL, status int NOT NULL DEFAULT '0' COMMENT '0 任务未开始, 1 任务处理中 2 任务完成 3 处理失败', PRIMARY KEY (id) USING BTREE ) ENGINE=InnoDB AUTO_INCREMENT=2001 DEFAULT CHARSET=utf8mb3 ROW_FORMAT=DYNAMIC;

数据随便插入点就行了

数据被重复处理的问题

上面的状态 0 任务未开始, 1 任务处理中 2 任务完成 3 处理失败, 这个状态可以避免数据被重复消费

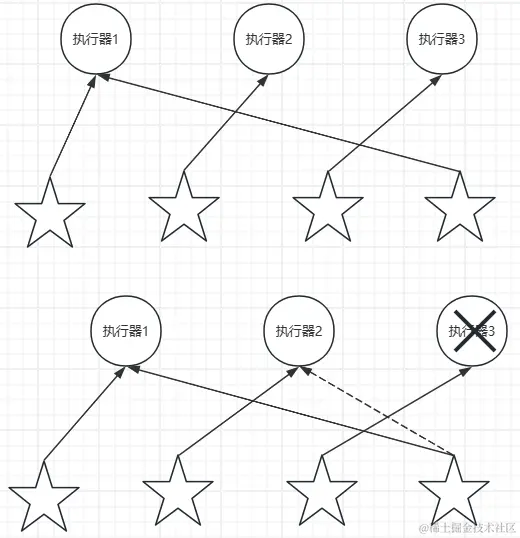

如下如所示, 执行器3 失败之后, 第四个五角星被重复消费


请查看上图虚线部分，原本第四个五角星应该由执行器1来处理。然而，由于执行器3的消失，执行器总数变为2，因此现在执行器2准备挑选五角星。在这种情况下，第四个五角星再次被分配给了执行器2。

如果我们引入状态的概念，当任务被交给执行器1处理后，五角星的状态会被修改为“正在处理中”。在这种情况下，执行器2将无法获取第四个五角星。
