RocketMQ之概要介绍

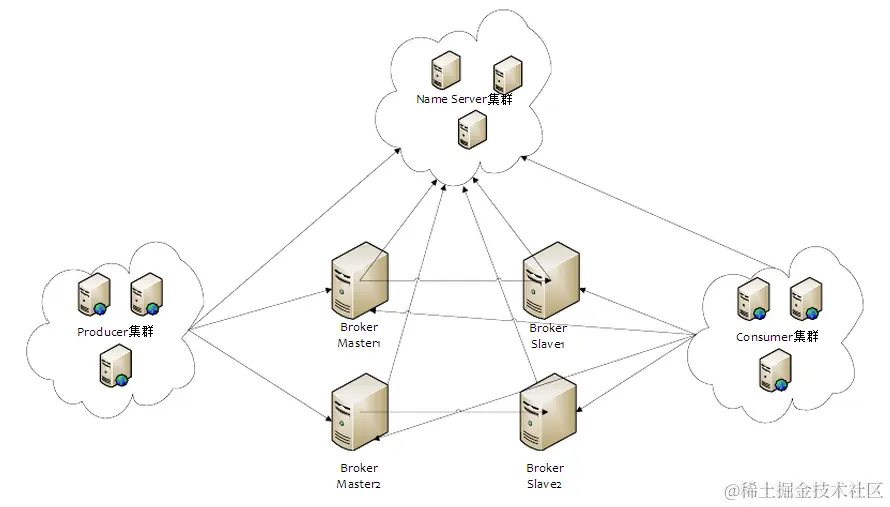

1. 物理部署结构

RocketMQ主要由4中集群构成：Name Server集群、Broker集群、Producer集群和Consumer集群。

Name Server集群：注册中心，Broker启动时要向Name Server注册，Name Server服务之间不通信，是一个几乎无状态节点。

Broker集群：Broker提供关于消息的管理、存储、分发等功能，是消息队列的核心。Broker分为Master和Slave，一个Master可以对应多个Slave，一个Slave只能属于一个Master。Master和Slave的对应关系通过指定相同的BrokerName，及不同BrokerId来定义。BrokerId为0表示Master，非0表示Slave。每个Broker与Name Server集群中的所有节点建立长连接，定时注册Topic信息到所有Name Server。

Producer集群：Producer与Name Server集群中的其中一个节点（随机选择）建立长连接。定期从Name Server中获取Topic路由信息，并向提供Topic服务的Broker(Master)建立长连接，定时向Broker发送心跳。Producer完全无状态。

Consumer集群：Consumer与Name Server集群中的其中一个节点（随机选择）建立长连接。定期从Name Server获取Topic路由信息，并且提供Topic的Broker（Master、Slave）建立长连接。

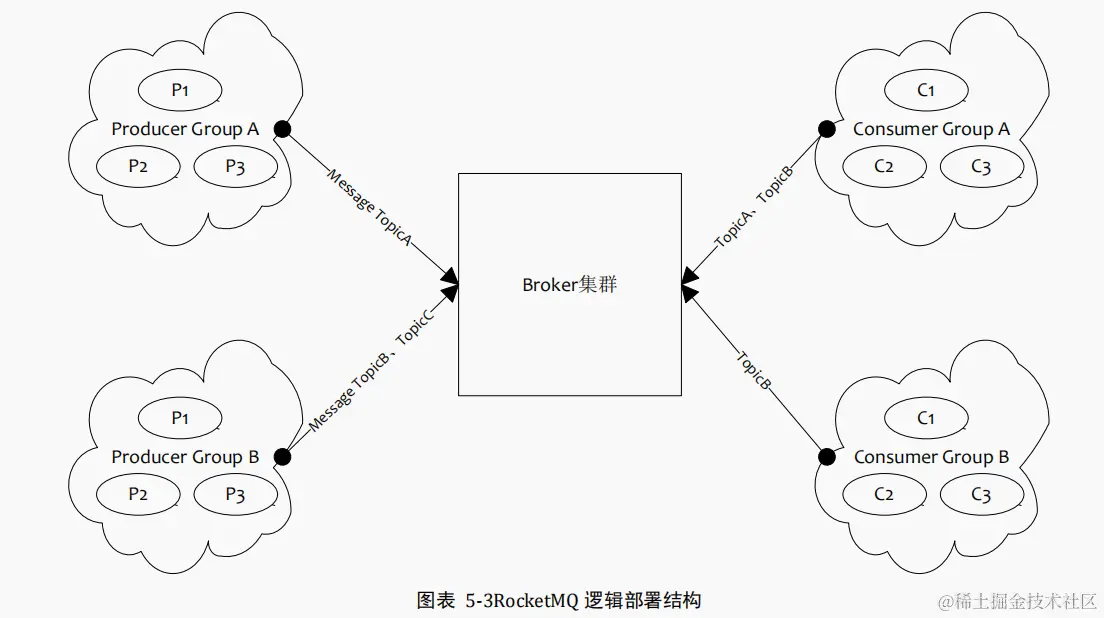

2. 逻辑部署结构

Producer Group

用来表示发送消息应用，一个Producer Group包含多个Producer实例。可以是多台机器，或一台机器多个进程。同一个进程内只允许一个Producer Group实例。一个Producer Group可以发送多个Topic消息，作用如下：

1）标识一类Producer

2）可以通过运维工具查询这个发送消息应用下有多个Producer实例。

3）发送分布式事务消息时，如果Producer意外宕机，Broker会主动回调Producer Group内的任意一台机器来确认事务状态。

Consumer Group

用来表示一个消费消息应用，一个Consumer Group下包含多个Consumer实例，可以是多台机器，或是多个进程。同一个进程内只允许一个Consumer Group实例。同一个Consumer Group的消费者必须要拥有相同的注册信息，即必须要听一样的Topic（并且Tag也一样）。消息消费模式可以分为广播和集群。集群模式下，各个消费者平均分配消息，某个消费者宕机，消息会分配到其他Consumer。

3. 消息发送

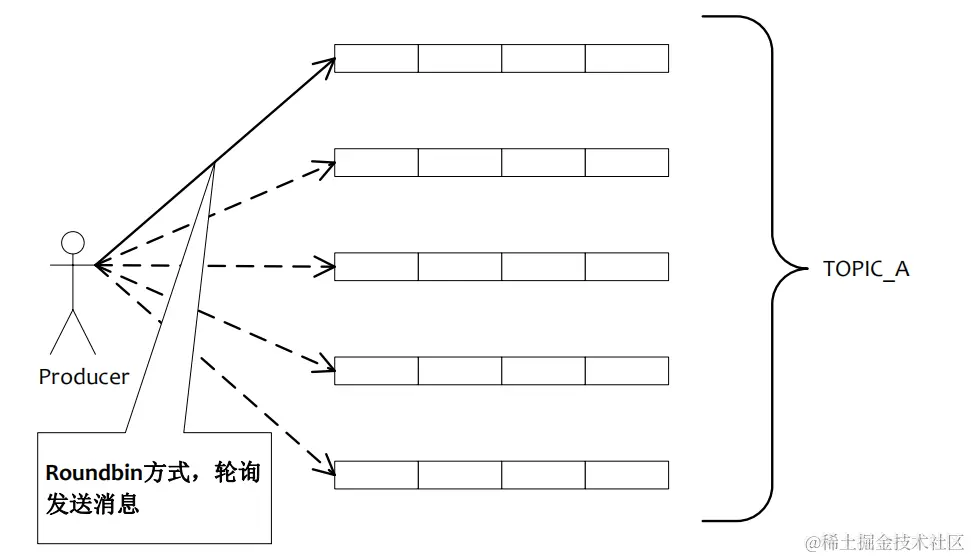

如图所示，TOPIC_A有5个队列，这五个队列可以是在一个broker上（broker-a queue0、broker-a queue1、broker-a queue2、broker-a queue3、broker-a queue4），也可以在五个broker上（broker-a queue0、broker-b queue0、broker-c queue0、broker-d queue0、broker-e queue0）。

消息的发送，默认是轮询发送的，每个队列接收平均的消息量。也可以根据业务执行发送到哪一个队列上。

4. 消息订阅

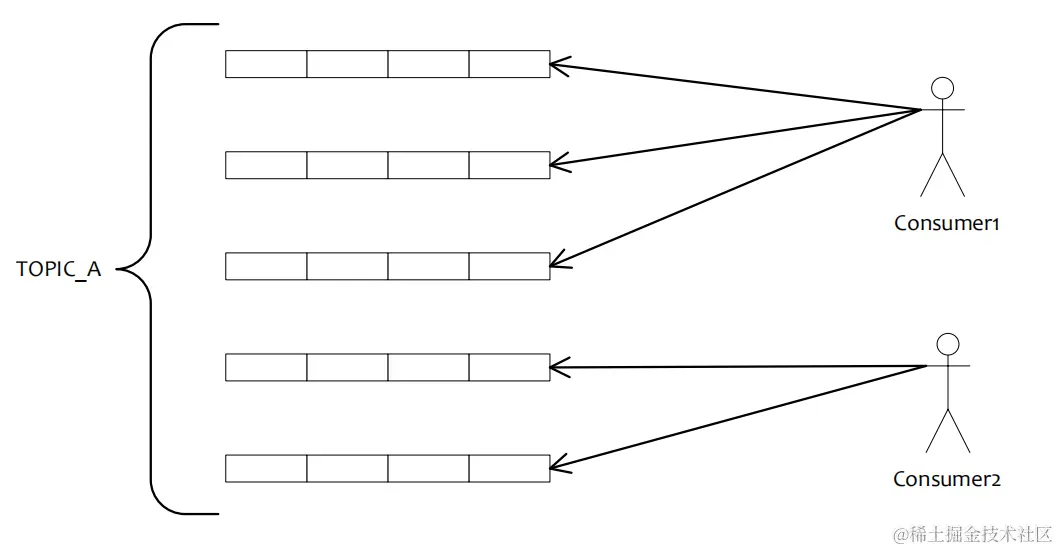

如图所示，如果有5个队列，2个consumer，那么第一个Consumer消费3个队列，第二个consumer消费2个队列，这样可以达到平均消费的目的。注意的是，consumer数量要小于等于队列数量。如果超过的话，多余的Consumer将不能消费消息。默认的分配策略是：AllocateMessageQueueAveragely。可以理解为平均分。

可以简单的看下，某个topic下的queue是如何分配到不同consumer中的。（代码有所删减）。首先会先获取这个Topic的所有队列（可能在不同broker下），然后获取所有消费者的cidAll

Set<MessageQueue> mqSet = this.topicSubscribeInfoTable.get(topic);
List<String> cidAll = this.mQClientFactory.findConsumerIdList(topic, consumerGroup);
...
if (mqSet != null && cidAll != null) {
    List<MessageQueue> mqAll = new ArrayList<MessageQueue>();
    mqAll.addAll(mqSet);

    Collections.sort(mqAll);
    Collections.sort(cidAll);

    AllocateMessageQueueStrategy strategy = this.allocateMessageQueueStrategy;

    List<MessageQueue> allocateResult = null;
    try {
        allocateResult = strategy.allocate(
            this.consumerGroup,
            this.mQClientFactory.getClientId(),
            mqAll,
            cidAll);
    } catch (Throwable e) {
		...
    }

cid是在Consumer发送消息到nameserver时，会附带上去，当成consumer的一个标识。生成的代码如下，默认情况下(没有指定rocketmq.client.name配置，instanceName为DEFAULT)，另外在Consumer启动的时候，会判断是否是集群模式，如果是的话，会把instanceName进行转换。如果instanceName为默认值的话，会把instanceName设置成pid。所以，默认cid=Ip@pid

//ClientConfig#buildMQClientId
public String buildMQClientId() {
    StringBuilder sb = new StringBuilder();
    sb.append(this.getClientIP());
    sb.append("@");
    sb.append(this.getInstanceName());
    if (!UtilAll.isBlank(this.unitName)) {
        sb.append("@");
        sb.append(this.unitName);
    }

    return sb.toString();
}
//DefaultMQPushConsumerImpl#start
if (this.defaultMQPushConsumer.getMessageModel() == MessageModel.CLUSTERING) {
     this.defaultMQPushConsumer.changeInstanceNameToPID();
}
//ClientConfig#changeInstanceNameToPID
public void changeInstanceNameToPID() {
   if (this.instanceName.equals("DEFAULT")) {
       this.instanceName = String.valueOf(UtilAll.getPid());
   }
}

接着会对mqAll、cidAll进行排序，MessageQueue内部实现的排序为，先比较topic，再比较brokerName，最后比较queueId。cid的比较就是字母顺序了。（这很重要，也就是说能够保证，每次启动consumer分配的关系是一样的）。最后会调用分配策略AllocateMessageQueueAveragely，对当前Consumer进行分配。分配策略如下：

//AllocateMessageQueueAveragely#allocate
int index = cidAll.indexOf(currentCID);
int mod = mqAll.size() % cidAll.size();
int averageSize =
    mqAll.size() <= cidAll.size() ? 1 : (mod > 0 && index < mod ? mqAll.size() / cidAll.size()
        + 1 : mqAll.size() / cidAll.size());
int startIndex = (mod > 0 && index < mod) ? index * averageSize : index * averageSize + mod;
int range = Math.min(averageSize, mqAll.size() - startIndex);

for (int i = 0; i < range; i++) {
    result.add(mqAll.get((startIndex + i) % mqAll.size()));
}

AllocateMessageQueueAveragely的分配算法还是看起来还是比较困难的，通过一个例子来说明：8个队列进行分配，其中当前的consumer的cid为10.83.2.15@13674。排序后为最后一个cid，所以最终分配到的队列也就是为2个（第7、第八个）。3个consumer，8个队列的分配为：3、3、2。

List<MessageQueue> mqAll = new ArrayList<MessageQueue>();
mqAll.add(new MessageQueue("topicA","broker-a",0));
mqAll.add(new MessageQueue("topicA","broker-a",1));
mqAll.add(new MessageQueue("topicA","broker-a",2));
mqAll.add(new MessageQueue("topicA","broker-a",3));
mqAll.add(new MessageQueue("topicA","broker-b",0));
mqAll.add(new MessageQueue("topicA","broker-b",1));
mqAll.add(new MessageQueue("topicA","broker-b",2));
mqAll.add(new MessageQueue("topicA","broker-b",3));

List<String> cidAll = new ArrayList<String>();
cidAll.add("10.83.2.15@13674");
cidAll.add("10.200.110.172@12864");
cidAll.add("10.200.110.184@20131");

Collections.sort(mqAll);
Collections.sort(cidAll);
String currentCid = "10.83.2.15@13674";

AllocateMessageQueueAveragely allocator = new AllocateMessageQueueAveragely();
List<MessageQueue> allocateQueue = allocator.allocate("testAllocate",currentCid , mqAll, cidAll);

//[topic=topicA, brokerName=broker-b, queueId=2], [topic=topicA, brokerName=broker-b, queueId=3]
System.out.println(allocateQueue);

注：cid的生成可能在Doker下会有问题（多个consumer生成一样的cid）。详见：xie.infoq.cn/article/6ae…

5. Topic、Queue、Broker的关系

假设2个Master的broker集群（broker-a、broker-b），期望某个Topic下有8个队列。那么队列、Topic、Broker关系怎么分配呢？最简单的是，broker-a下有4个队列，broker-b下有4个队列平均分。当然也可以是broker-a有7个队列、broker-b下有1个队列。不论怎么样，每个broker上的队列都是从0开始计数的。也就是说期望集群下有8个队列，假设每个broker4个队列，并不是broker-a queue0-3、broker-b 4-7。而是broker-a queue0-3、broker-b queue0-3。（我觉得这点很重要，当初就理解错了）在实际使用队列时，实际上会用到MessageQueue对象，内部成员变量是topic、brokerName、queueId。

这点可以从代码中看出，QueueData就是某个Topic的信息，qds就是不同broker下，同一个topic的信息。Collections.sort(qds);会对qds进行排序，QueueData内部的排序是根据brokerName来的。最后可以得出，遍历不同的broker（Master），然后生成他们的MessageQueue对象，每个broker内部队列从0开始。

//QueueData成员变量。
private String brokerName;
private int readQueueNums;
private int writeQueueNums;
private int perm;
private int topicSynFlag;
//MQClientInstance#topicRouteData2TopicPublishInfo
...
List<QueueData> qds = route.getQueueDatas();
Collections.sort(qds);
for (QueueData qd : qds) {
    if (PermName.isWriteable(qd.getPerm())) {
        BrokerData brokerData = null;
        for (BrokerData bd : route.getBrokerDatas()) {
            if (bd.getBrokerName().equals(qd.getBrokerName())) {
                brokerData = bd;
                break;
            }
        }

        if (null == brokerData) {
            continue;
        }

        if (!brokerData.getBrokerAddrs().containsKey(MixAll.MASTER_ID)) {
            continue;
        }

        for (int i = 0; i < qd.getWriteQueueNums(); i++) {
            MessageQueue mq = new MessageQueue(topic, qd.getBrokerName(), i);
            info.getMessageQueueList().add(mq);
        }
    }
}

6. 消费组、消费者和队列关系

假设有一个主题MyTopic，为主题创建5个队列，分布到两个Broker中，消费模式为集群消费。

Broker	主题	队列
broker-a	MyTopic	Q0(queue-0)、Q1(queue-1)
broker-b	MyTopic	Q2(queue-0)、Q3(queue-1)、Q4(queue-2)

每一个消费组就是一份订阅，消费主题MyTopic下所有队列的全部消息。（队列的消息不是消费掉就没了，这里的消费只是读取了数据，并没有删除，消费完消息还在队列里）

多个消费组在消费同一个主题时，消费组之间互不影响。比如两个消费组：G0和G1。G0消费了哪些消息，G1是不知道的，也不需要知道。消费组内部，一个消费组可以包含多个消费者的实例，多个消费者如何与5个队列对应，在消息订阅已经提到了。队列占用只是针对消费组内部来说的，对于其他的消费组来说没有影响。

每个消费组内部维护自己的一份消费位置，每个队列对应一个消费位置。消费位置在服务端保存（保存在config/consumerOffset.json），并且消费位置和消费者是没有关系的。每个消费位置一般就一个整数，记录这个消费组中，这个队列消费到哪个位置了，这个位置之前的消息都成功消费了。最后把消费位置整理成下面的表格

主题	消费组	Broker	队列	消费位置
MyTopic	G0	broker-a	Q0	234
MyTopic	G0	broker-a	Q1	23
MyTopic	G0	broker-b	Q2	87
MyTopic	G0	broker-b	Q3	0
MyTopic	G0	broker-b	Q4	888
MyTopic	G1	broker-a	Q0	4478
MyTopic	G1	broker-a	Q1	9832
MyTopic	G1	broker-b	Q2	7655
MyTopic	G1	broker-b	Q3	2348
MyTopic	G1	broker-b	Q4	3387

7. 读写队列

读队列数量和写队列数量可以不一致：手动创建读写队列默认8个，自动创建读写队列默认4个。

在producer中从broker中拉取topic的路由信息时，会根据写队列的数量生成MessageQueue数量。

//MQClientInstance#topicRouteData2TopicPublishInfo
for (int i = 0; i < qd.getWriteQueueNums(); i++) {
    MessageQueue mq = new MessageQueue(topic, qd.getBrokerName(), i);
    info.getMessageQueueList().add(mq);
}

在consumer中拉取消息，能够从哪些队列中拉取，会根据读队列的数据生成MessageQueue数量

//MQClientInstance#topicRouteData2TopicSubscribeInfo
for (int i = 0; i < qd.getReadQueueNums(); i++) {
    MessageQueue mq = new MessageQueue(topic, qd.getBrokerName(), i);
    mqList.add(mq);
}

1）假设有8个写队列，4个读队列。producer能写入队列数量为8个，但是consumer却只能消费前面4个。只有把读队列重新设置成8后，consumer才可以继续消费后4个队列的历史消息。

2）假设有4个读队列，8个写队列。producer能写入队列数量为4个，但是consumer能消费8个队列，只是后4个队列没有消息。

8. 参考资料

1. 《rocketmq开发指南》

2. 极客时间 《消息队列高手课》答疑解惑一

3. RocketMQ整体分析www.cnblogs.com/mantu/p/610…

4. rokcetmq源码 4.5.1
