设计模式之行为型模式(二)命令模式

qtlq
67 阅读3分钟

1.职责链模式 2.命令模式 3.迭代器模式 4.观察者模式 5.策略模式 6.模板方法模式 7.访问者模式 8.中介者模式 9.备忘录模式 10.状态模式

由于学习难度较大或相对用途较少 本章不会讲解7-10四种设计模式

接下来针对以上6种设计模式进行单独讲解

2 命令模式

2.1 定义

将一个请求封装为一个对象，从而可用不同的请求对客户进行参数化。

命令模式将请求的发送者和处理者完全解耦，发送者和处理者之间没有直接的引用关系，发送请求的对象只知道怎么发送请求，而不必知道请求如何被处理。

举例说明：开关会下达开或者关的命令，命令通过电线传播，至于电线连接时灯泡还是风扇，开关完全不知情。

再比如：一般OA系统都会有快捷键指令，自己可以设置某个快捷键具体执行某些能力，用户点击快捷键向系统发送指令，这时候快捷键只是一个命令，具体要执行哪个能力由后台设置的对应关系决定。如下图，设置好功能键代表的功能之后，按下功能键1，这时候只是给系统发送了一个功能键1的命令，但是具体执行打开帮助文档还是最小化到托盘或者是自动截屏，是由后台系统决定，而不是由这个功能键决定。

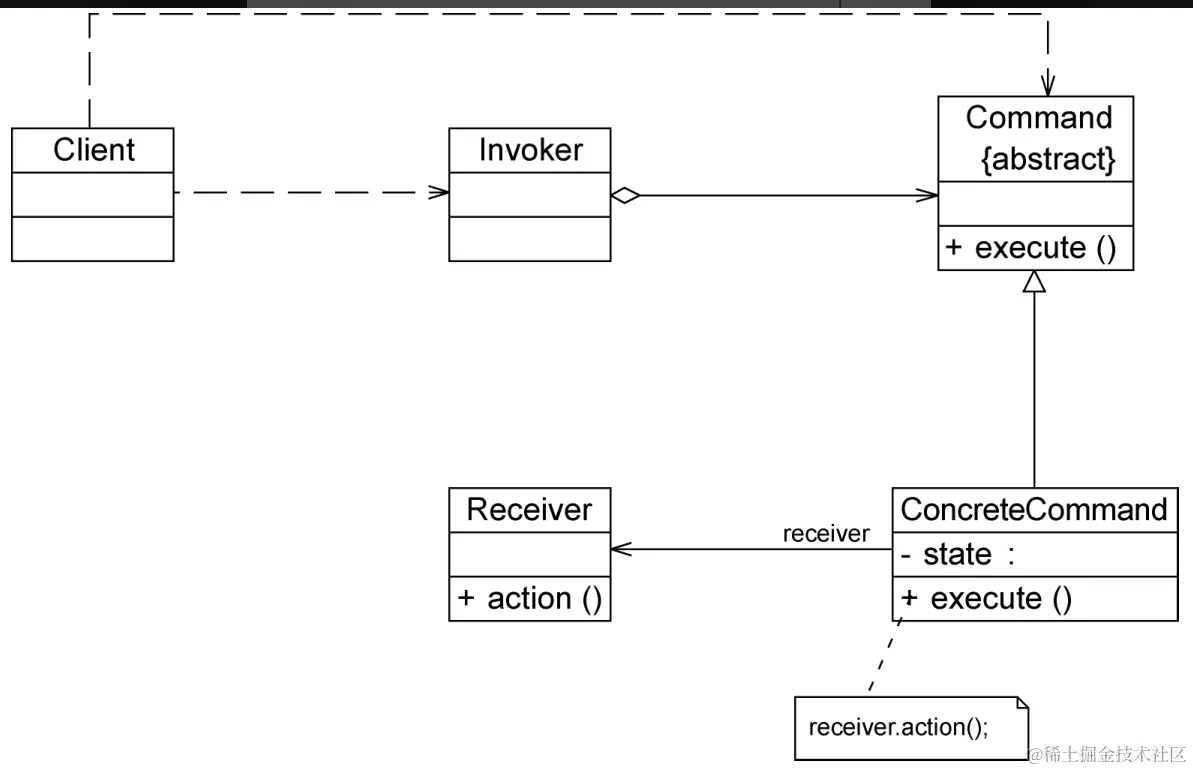

2.2 UML图


从上面UML图中可以看出

Command为抽象命令类，一般是一个抽象类或接口，在其中声明了用于执行请求的execute（）等方法，通过这些方法可以调用请求接收者的相关操作。

ConcreteCommand为具体命令类，实现了在抽象命令类中声明的方法，将接收者对象的动作绑定其中。在实现execute（）方法时，将调用接收者对象的相关操作（Action）。

Invoker为调用者，即请求发送者，它通过命令对象来执行请求。一个调用者并不需要在设计时确定其接收者，因此它只与抽象命令类之间存在关联关系。在程序运行时可以将一个具体命令对象注入其中，再调用具体命令对象的execute（）方法，从而实现间接调用请求接收者的相关操作。

Receiver为接收者：接收者执行与请求相关的操作，它具体实现对请求的业务处理。

2.3 代码实现

// 抽象命令类
public interface Command {
    void execute();
}

// 具体命令类A
public class ConcreteCommandA implements Command {
    private Receiver receiver;

    public ConcreteCommandA(Receiver receiver) {
        this.receiver = receiver;
    }

    @Override
    public void execute() {
        receiver.action();
    }
}

// 具体命令类B
public class ConcreteCommandB implements Command {
    private Receiver receiver;

    public ConcreteCommandB(Receiver receiver) {
        this.receiver = receiver;
    }

    @Override
    public void execute() {
        receiver.action();
    }
}

// 接收者类
public class Receiver {
    public void action() {
        System.out.println("Receiver action");
    }
}

// 调用者类
public class Invoker {
    private Command command;

    public Invoker(Command command) {
        this.command = command;
    }

    public void setCommand(Command command) {
        this.command = command;
    }

    public void executeCommand() {
        command.execute();
    }
}

public class Main {
    public static void main(String[] args) {
        // 创建接收者对象
        Receiver receiver = new Receiver();
        // 创建具体命令对象A，将接收者对象传入构造函数中，绑定动作关系
        ConcreteCommandA commandA = new ConcreteCommandA(receiver);
        // 创建具体命令对象B，将接收者对象传入构造函数中，绑定动作关系
        ConcreteCommandB commandB = new ConcreteCommandB(receiver);
         // 创建调用者对象，将具体命令对象A传入构造函数中，绑定关系
        Invoker invokerA = new Invoker(commandA);
        Invoker invokerB = new Invoker(commandB);
         // 调用调用者的executeCommand方法，间接调用接收者的相关操作
        invokerA.executeCommand();
        invokerB.executeCommand();

2.4 拓展

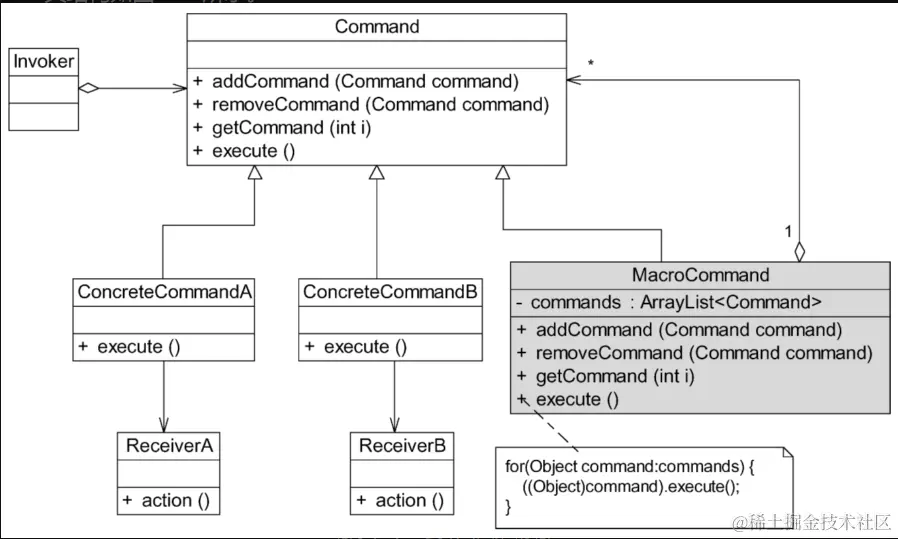

宏命令模式是命令模式+组合模式的实现，其UML图如下所示

image.png 其中MarcoCommand充当组合模式中的容器节点，具体command类充当叶子节点，再MarcoCommand中递归调用其子节点。

具体组合模式代码可参考设计模式之结构型模式(三)组合模式 - 掘金 (juejin.cn)本篇文章
