[背景知识]
笔者近期服务的客户中，其中一个是传统行业的Infra运维团队，很关注AD、Exchange、SQL Server等方案的监控。因此我们需要快速构建对这几个方案的监控能力。
1. AD简介
AD，全称是Active Directory，它是Microsfot提供的一项功能服务，它充当集中存储库并存储与用户、计算机、服务器和组织内的其他资源等对象相关的所有数据，主要功能是提供一种在域环境中对用户和机器进行身份验证的方法。使用 Active Directory，可以远程管理用户、工作站及其权限等资源。详情可参考：
learn.microsoft.com/zh-cn/troub…
Active Directory 结构和存储体系结构由四个部分组成：
l Active Directory 域和林 ： 林、域和组织单位 （OU） 构成了 Active Directory 逻辑结构的核心元素。林定义单个目录并表示安全边界。林包含域；
l Active Directory 的域名系统 （DNS） 支持 ： DNS 为域控制器位置提供名称解析服务，并提供 Active Directory 可用于提供可反映组织结构的命名约定的分层设计；
l 图式 ： 架构提供对象定义，这些定义用于创建存储在目录中的对象；
l 数据存储 ： 数据存储是目录中管理每个域控制器上数据的存储和检索的部分；

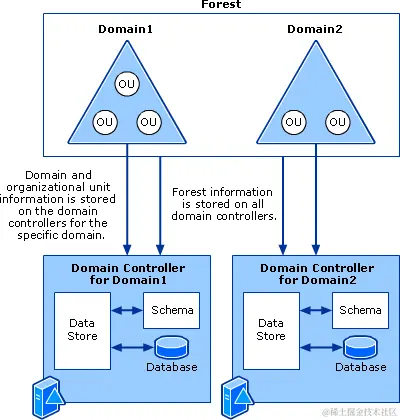

Active Directory 数据结构和存储体系结构：
2. Exchange简介
毋庸置疑，邮件是一个企业对内、对外进行沟通协作的重要方式。试想，如果企业的邮件服务中断，或者出现非常缓慢等现象，对于企业的正常经营肯定会产生巨大影响。因此大型企业会选择商业化、高度稳定的邮件服务解决方案，Exchange Server就是微软面向企业的一个邮件解决方案。详情请参考learn.microsoft.com/zh-cn/excha…

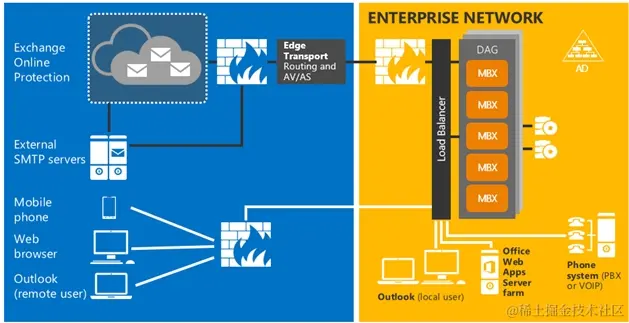

Exchange 2016 架构由多个角色组成，每个角色都有不同的功能和责任。下面是 Exchange 2016 的主要角色：
Mailbox Server：存储和处理用户邮箱数据，包括邮件、日历、联系人等。
l Client Access Service：处理客户端请求并提供访问用户邮箱的服务。
l Mailbox Transport Service：处理用户之间的邮件传输。
l Mailbox Database：存储用户邮箱数据的地方。
l Client Access Server：处理客户端请求并提供访问用户邮箱的服务。
Outlook Web App：Web 界面，允许用户通过浏览器访问邮箱。
l Exchange ActiveSync：用于移动设备同步邮箱数据。
l Exchange Web Services：用于开发和集成 Exchange 功能的 Web 服务。
Edge Transport Server：处理与外部邮件系统的邮件传输，提供安全的邮件过滤和反垃圾邮件功能。
3. 观测云简介
观测云是面向各行业用户提供统一高效的数字化可观测服务的SaaS服务商。观测云的统一采集器——DataKit是一款开源、一体式的数据采集 Agent，它提供全平台操作系统（Linux/Windows/macOS）支持，拥有全面数据采集能力。它具备很强的第三方数据集成能力，包括：Telegraf、Prometheus、Statsd、Fluentd、Filebeat、Tracing 相关（OpenTelemetry、DDTrace、Zipkin、Jaeger、SkyWalking、Pinpoint）等。基于DataKit强大的数据接入能力，我们能快速实现对AD、Exchange产品指标、日志的采集，从而实现在观测云上对这些数据进行分析。
[实现过程]
第一步，寻找合适的prometheus-exporter
在本项目中，我们计划使用prometheus数据接入方案来进行数据接入。因此我们首先在Github上找到了windows-exporter这个项目，项目地址为

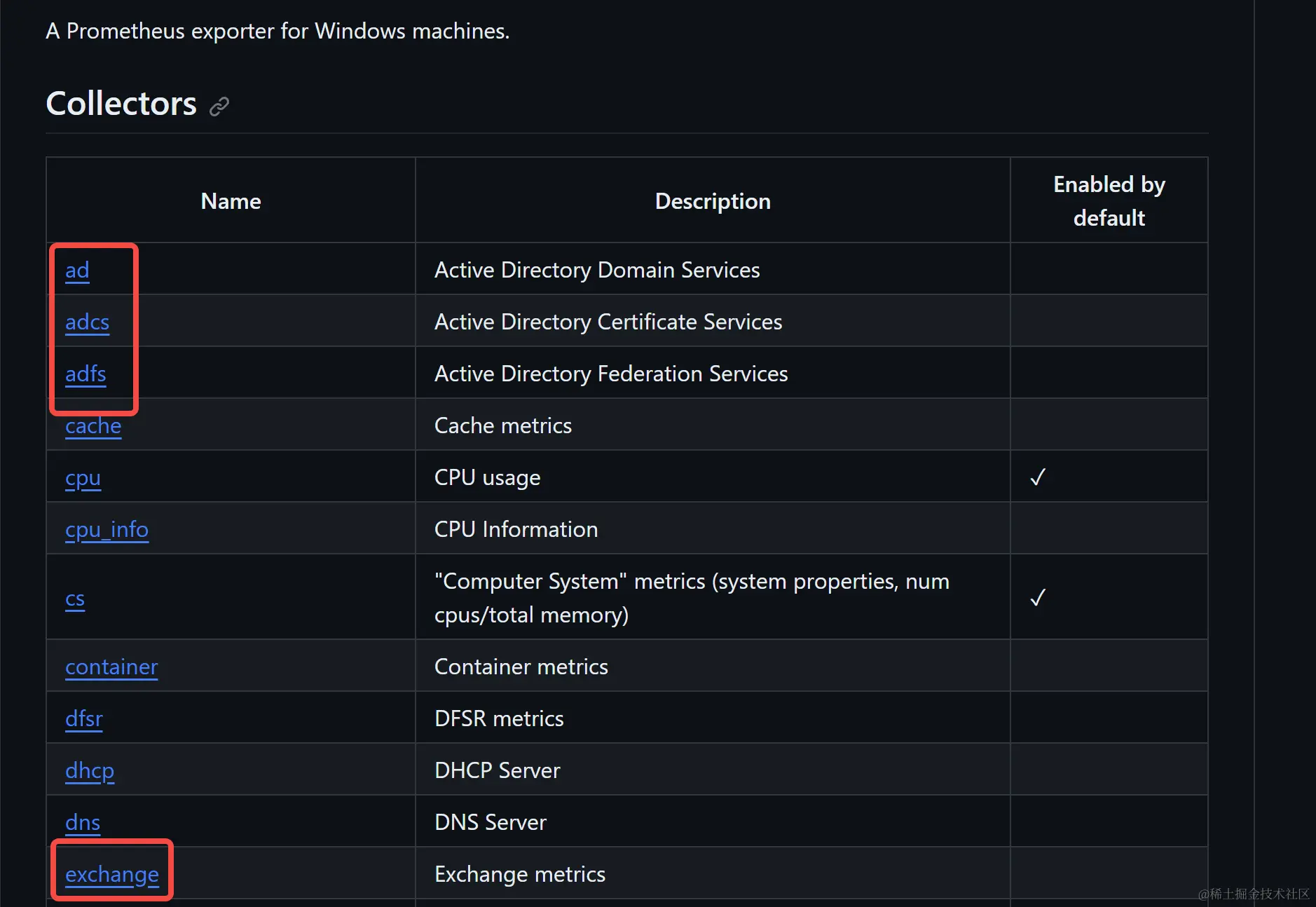

从项目给出的Collector清单来看，该exporter支持ad、adcs、adfs、exchange等方案的监控。这些collector默认是未开启的状态，因此需要在使用过程中注意enable这些collector.

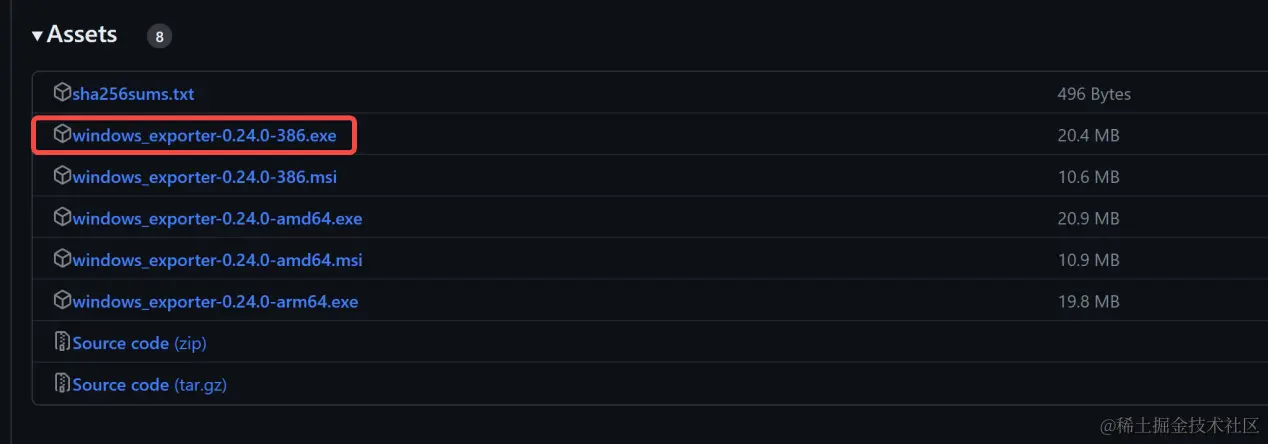

该Exporter的下载、安装比较简单，我们选择exe版本的安装包并在windows server上进行安装。
第二步，启动windows-exporter

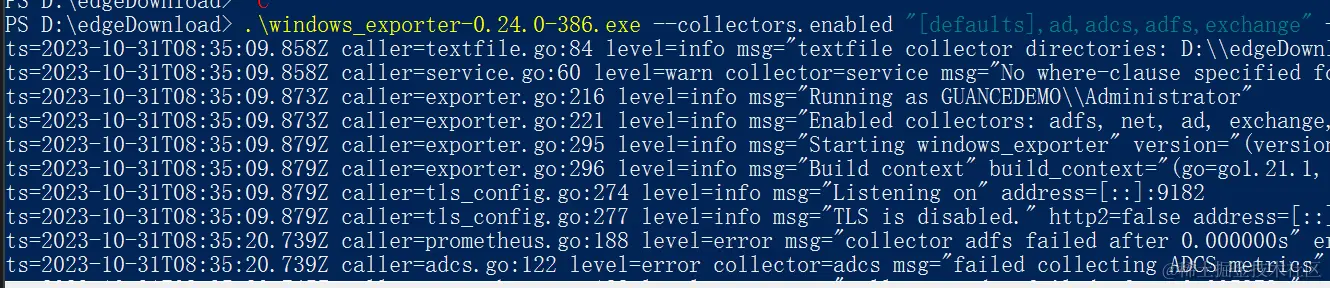

登录windows server后，使用Powershell执行exporter的启动命令，并且根据实际使用需要enable需要的参数。本文中打开了ad,adcs,adfs,exchange的采集collector，如下图所示。如果成功，powershell应该有定时刷新的日志产生。
本次使用的命令为
D:\edgeDownload>.\windows_exporter-0.24.0-386.exe --collectors.enabled "[defaults],ad,adcs,adfs,exchange" --collectors.exchange.enabled=TransportQueues,HttpProxy,ActiveSync,AvailabilityService,OutlookWebAccess,Autodiscover,WorkloadManagement,RpcClientAccess
第三步，安装观测云Datakit并采集exporter数据
进入观测云工作空间，在“DataKit”界面将windows版的安装命令复制，并在windows server的powershell中执行，即可一键完成DataKit安装。

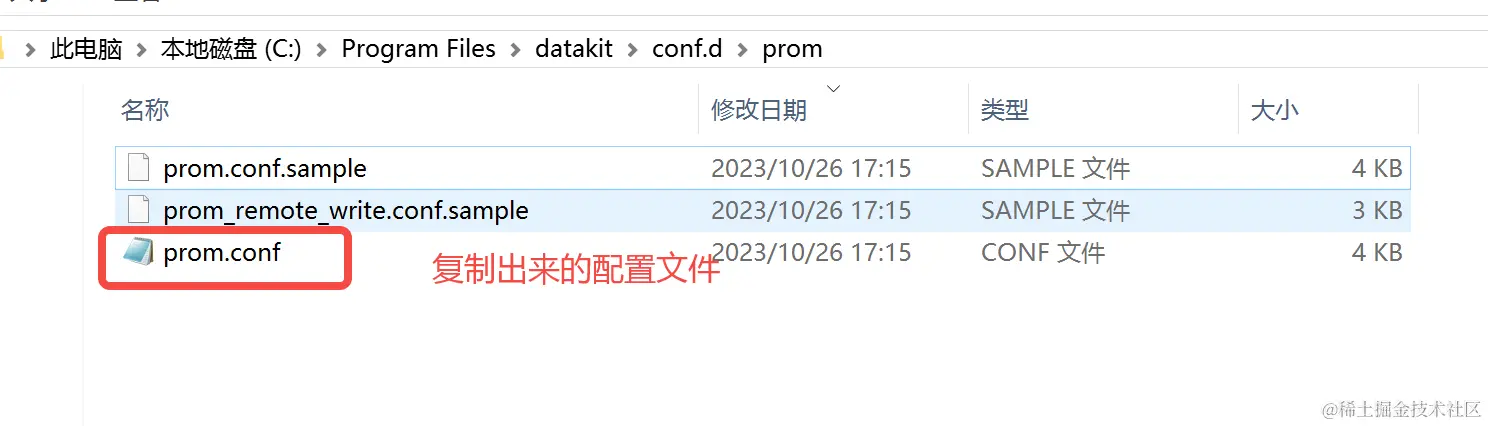

接下来需要开启DataKit的prometheus监控插件，进入DataKit的promtheus插件目录，即C:\Program Files\datakit\conf.d\prom，根据prom.conf.sample复制出一个prom.conf配置文件。

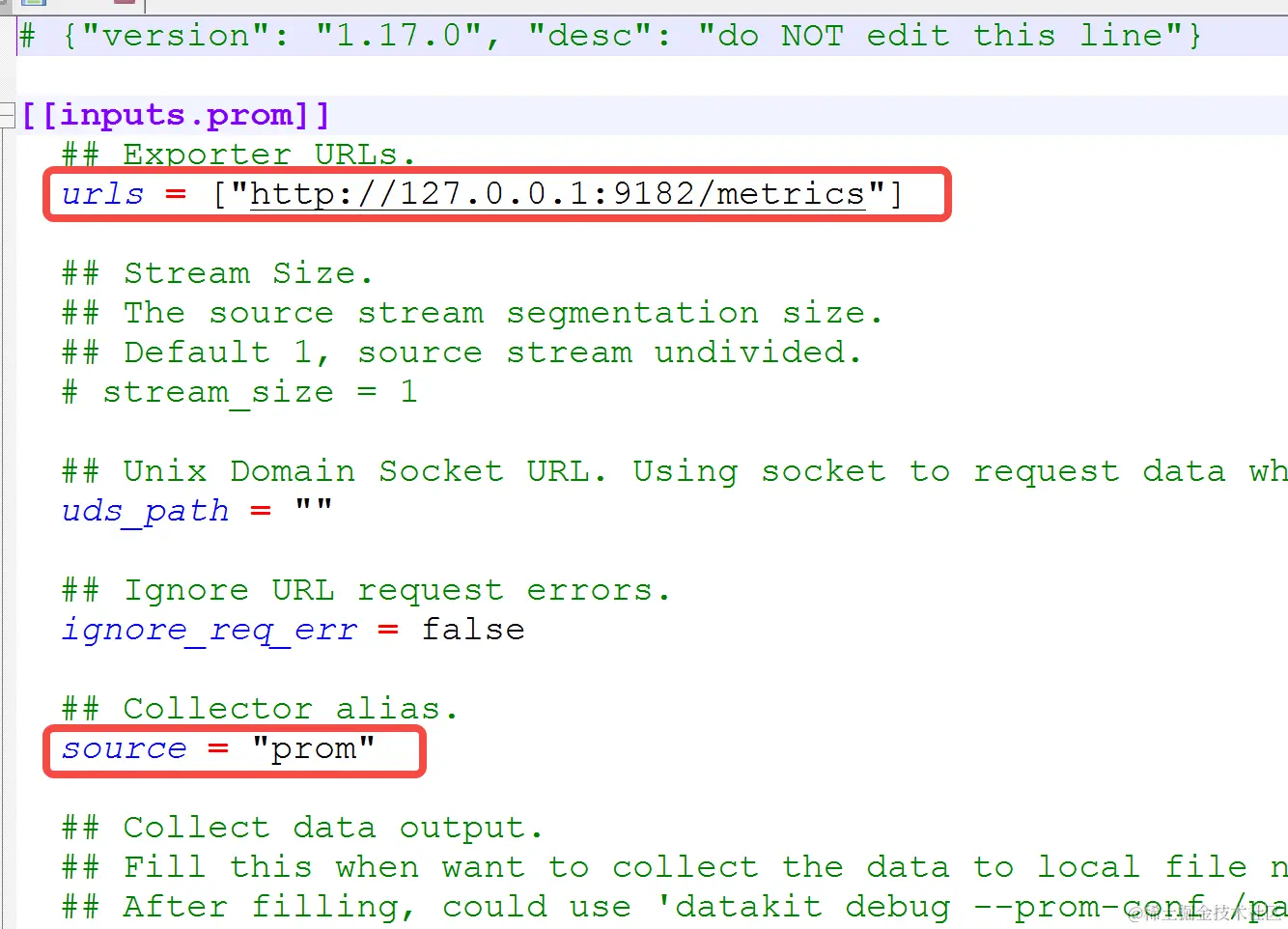

打开prom.conf，修改如下参数：
urls=’http://127.0.0.1:9182/metrics’
source=’prom’
这两个参数的含义是，DataKit会通过该URL来不断采集exporter捕捉到的性能数据，同时指定数据源名称为prom，方便后续在观测云上进行搜索。
修改完成后在powershell中执行datakit monitor -R命令，重启datakit使新的配置生效。

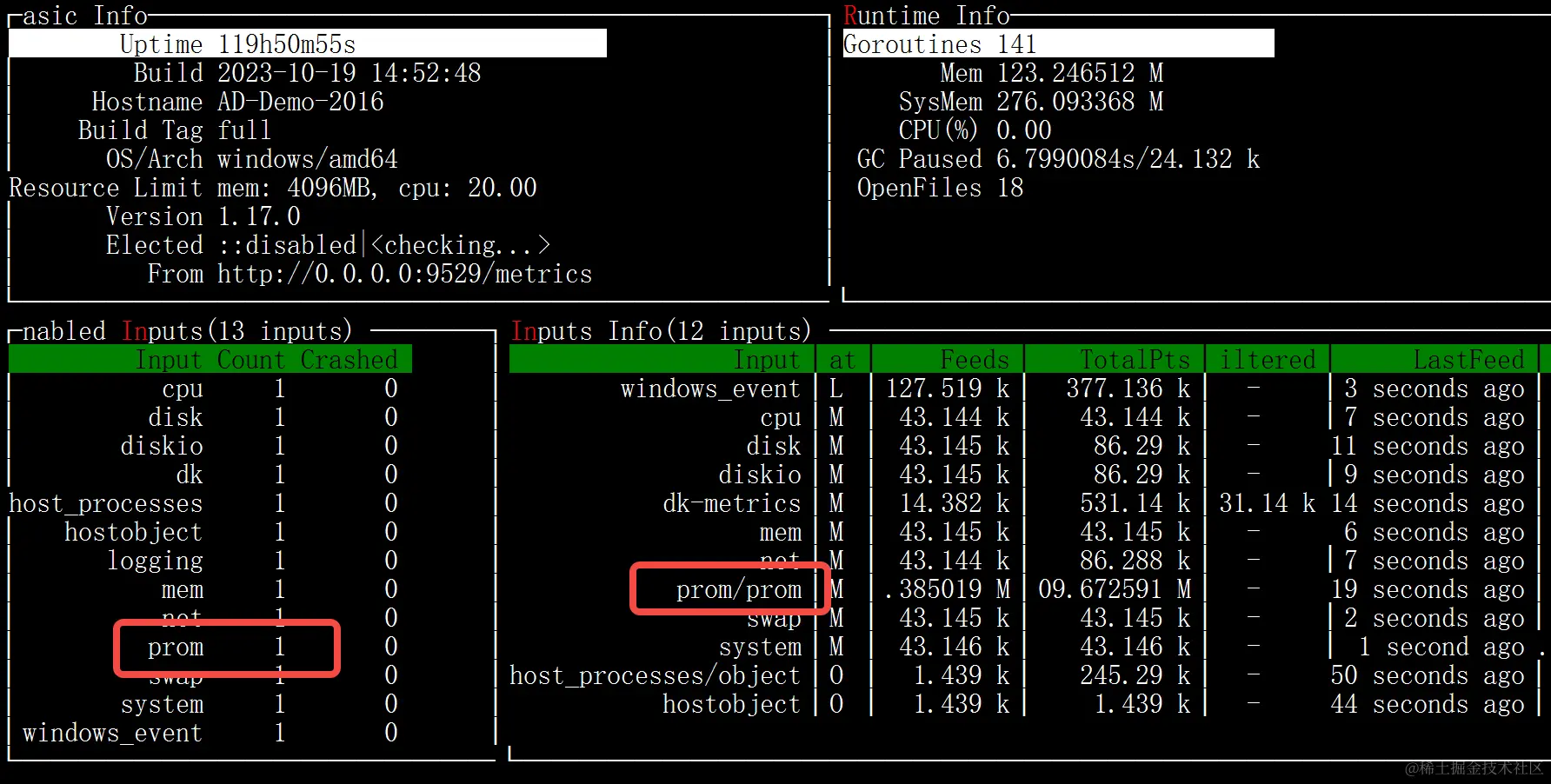

通过datakit monitor命令可以对DataKit的插件状态、数据实时采集状态进行监控，如下图所示，左侧的prom表示DataKit已经打开了prometheus插件，右侧的prom/prom表示正在采集我们需要的指标。
第四步，在观测云上观察采集到的数据
登录观测云，在“基础设施-主机”可以查看该windows server相关的指标、进程、事件等数据，如下所示：

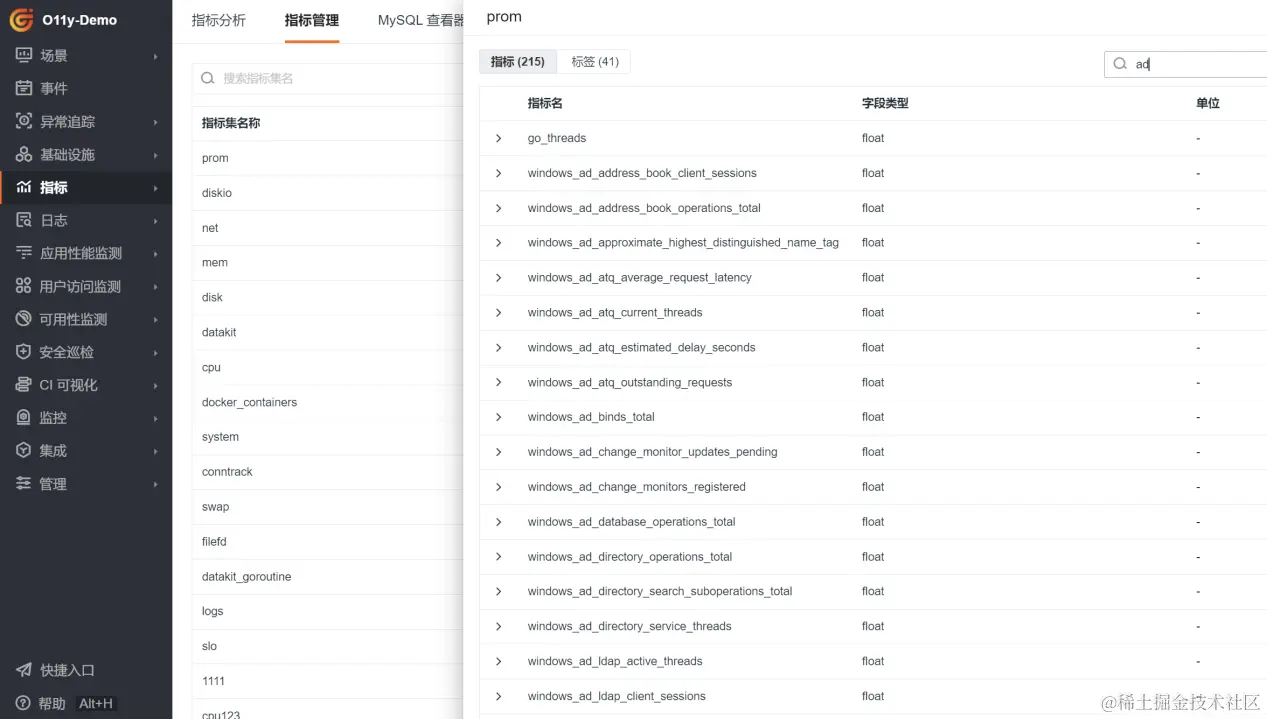

对于刚才采集到的AD、Exchange相关数据，可以在“指标-指标管理”中找到。对应指标集为prom，如下所示：
AD相关指标

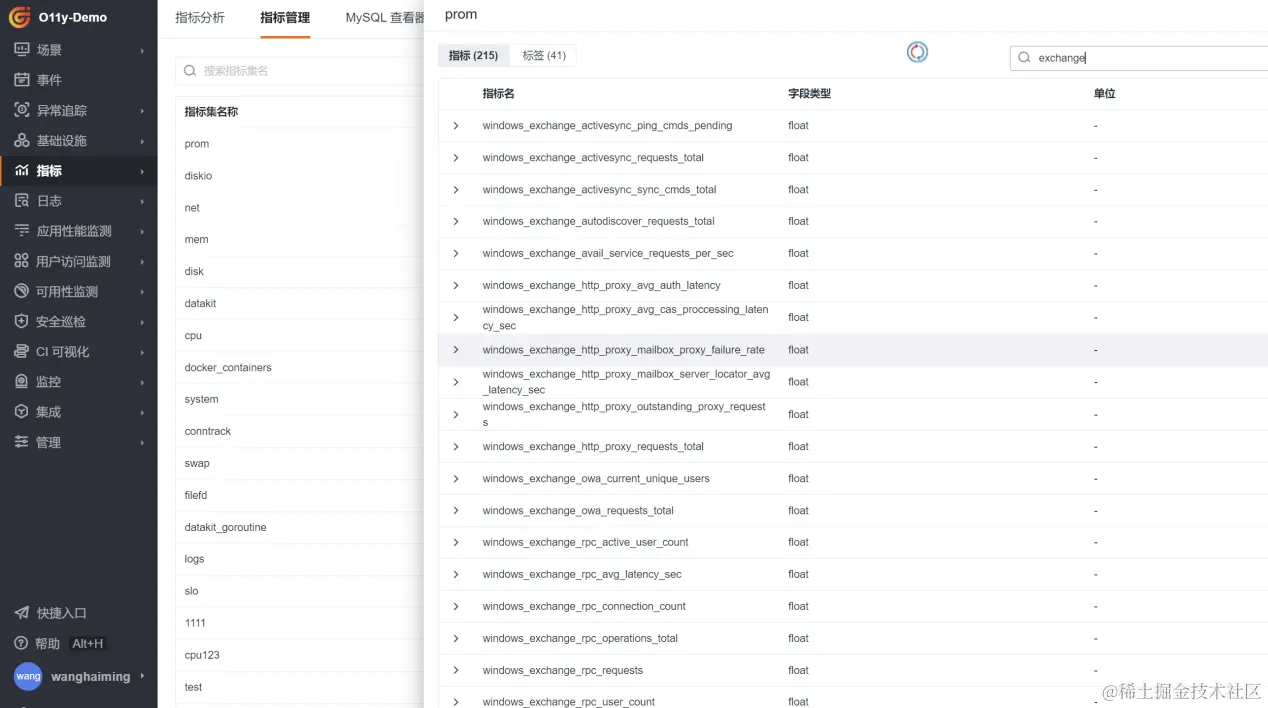

Exchange相关指标
第五步，采集AD、Exchange相关日志
毫无疑问，AD和Exchange的日志也是运维团队非常关心的内容，Exchange的重要日志包括：
| 日志类型 | 文件名 | 路径 | 关键字示例 |
|---|---|---|---|
| Transport 日志 | MessageTrackingLog<日期>.log | C:\Program Files\Microsoft\Exchange Server\V15\TransportRoles\Logs\MessageTracking | Sender, Recipient, Subject, Message ID, Source IP, Event ID |
| 邮件数据 | E00.log, E01.log, ... | C:\Program Files\Microsoft\Exchange Server\V15\Mailbox<数据库名称> | Transaction ID, Database ID, Operation, Error Codes |
| 安全日志 | Security<日期>.log | C:\Program Files\Microsoft\Exchange Server\V15\Logging\Diagnostics | Authentication, Login Failures, Unauthorized Access |
AD的重要日志可参考官网说明
learn.microsoft.com/zh-cn/troub…

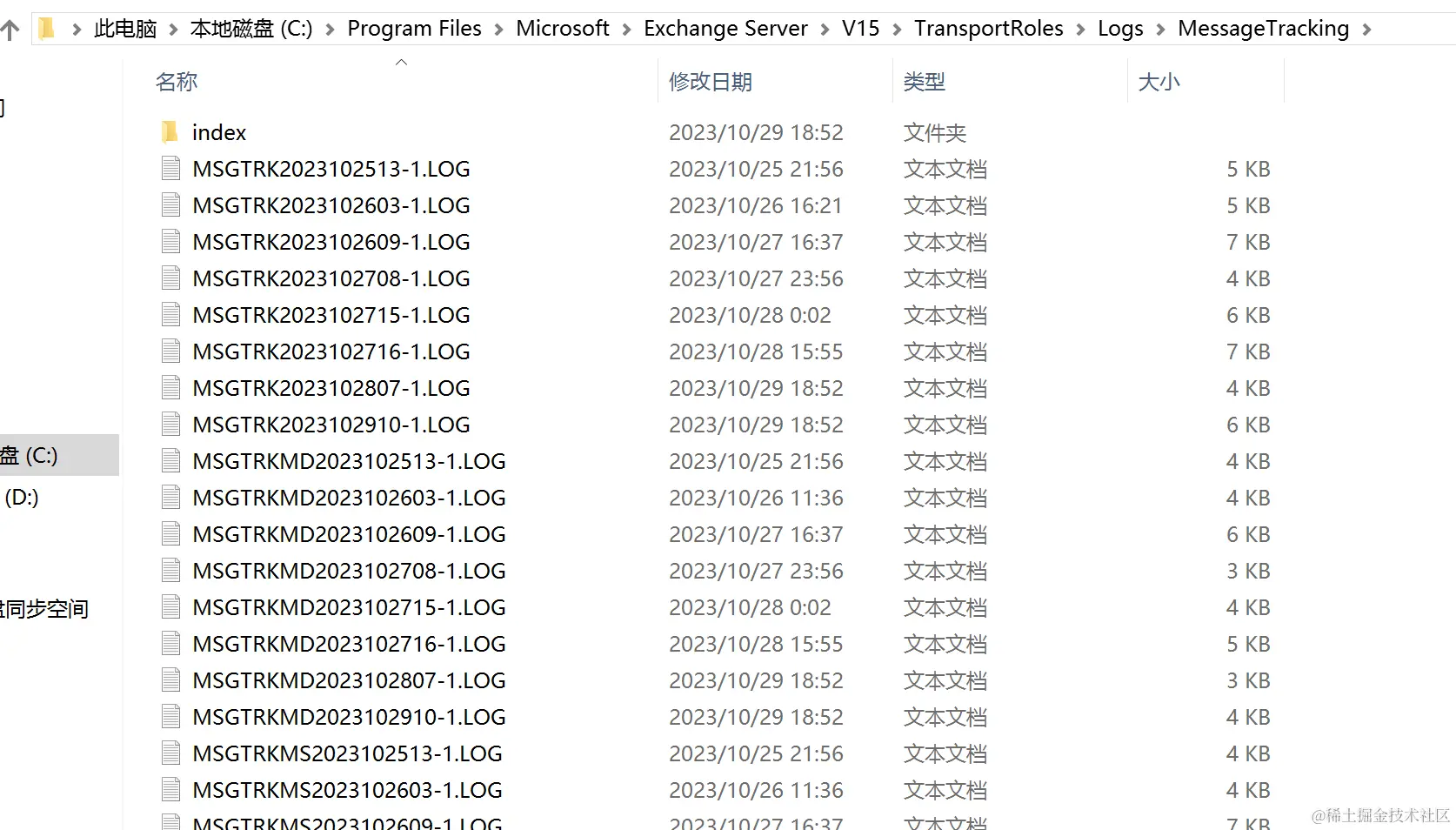

例如我们希望采集Exchange的MessageTracking日志，首先找到该日志的文件路径。
C:\Program Files\Microsoft\Exchange Server\V15\TransportRoles\Logs\MessageTracking

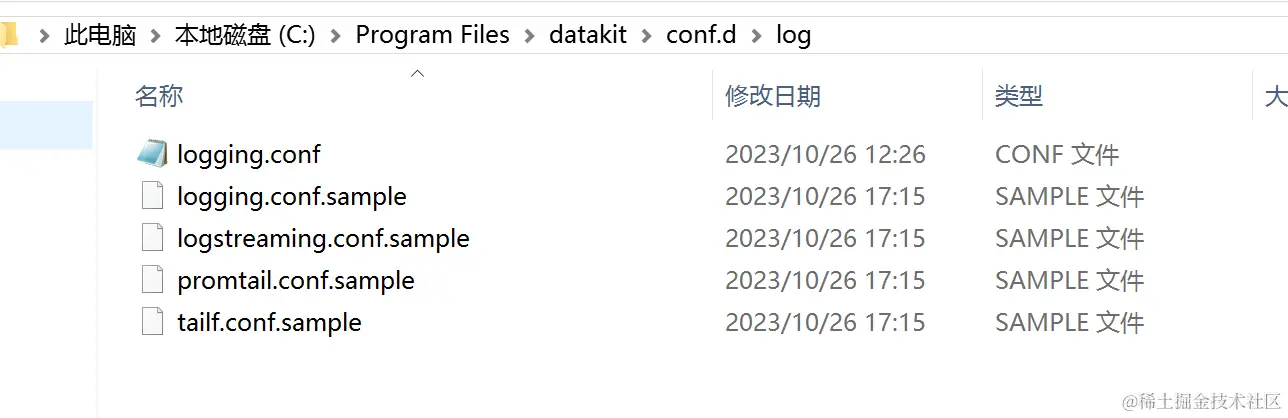

接下来在DataKit的日志插件目录（C:\Program Files\datakit\conf.d\log）下复制出logging.conf文件

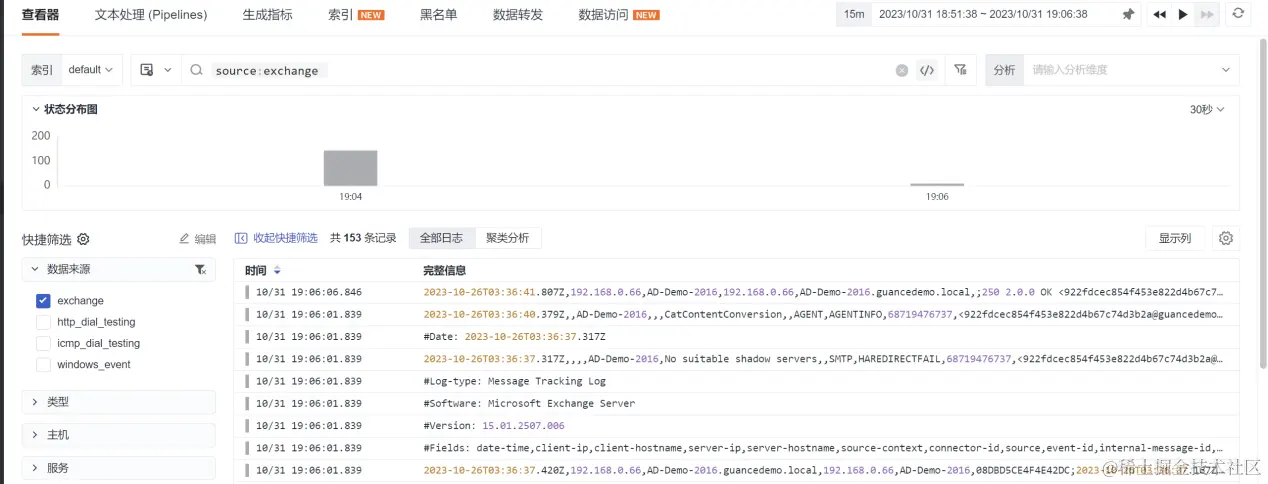

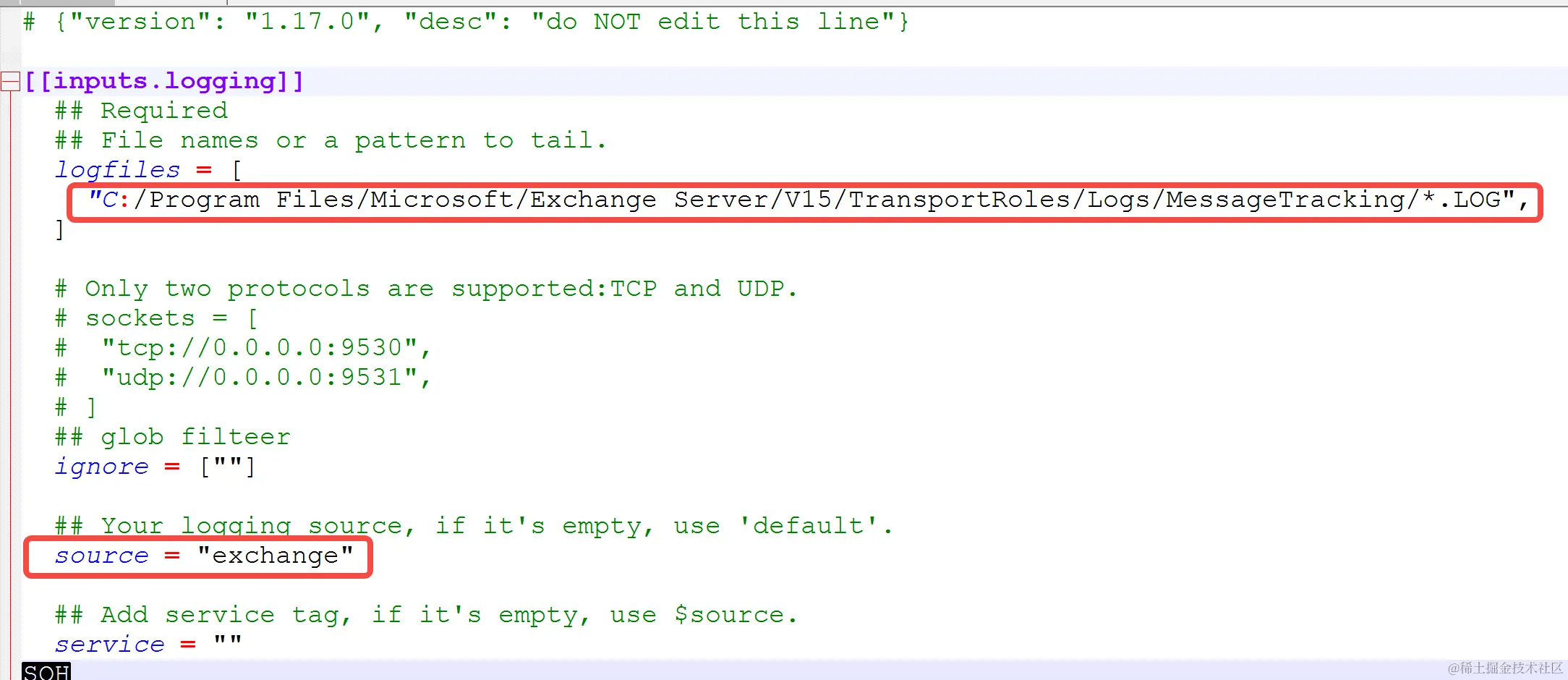

如上图中的红框，定义好logfiles和source，然后执行datakit service -R重启即可生效。
第六步，仪表板配置
在windows-exporter的说明文档中，我们可以看到该exporter支持采集的AD、Exchange的相关指标清单。但更重要的是，我们需要将日常需要重点监控的指标展示在仪表板上，以便团队可以实时查看。
例如：Exchange需要重点关注的指标有
| 指标 | 含义 | 指标意义 |
|---|---|---|
| windows_exchange_owa_current_unique_users | Number of unique users currently logged on to Outlook Web App | 监控使用OWA的活动用户数量 |
| windows_net_packets_outbound_errors_total | 主机网卡出方向的错误数 | 正常情况下，网卡不应该有错误package数量，这个数如果不为0，意味着网络层面有错误 |
| windows_exchange_workload_active_tasks | Number of active tasks currently running in the background for workload management | Workload的活动任务数 |
| windows_exchange_workload_queued_tasks | Number of workload management tasks that are currently queued up waiting to be processed | 显示当前正在排队等待处理的工作负载管理任务数。 |
| usage_total | CPU利用率 | CPU利用率，反映负载 |
| available | 可用内存数 | 可用内存数，反映负载 |
当确定好需要展现的指标后，就可以通过观测云强大的仪表板功能构建自定义的监控看板。观测云提供了30余种图表类型，不需要修改代码，只需要拖拉拽即可快速完成仪表板的编辑，大幅降低了仪表板制作的成本。

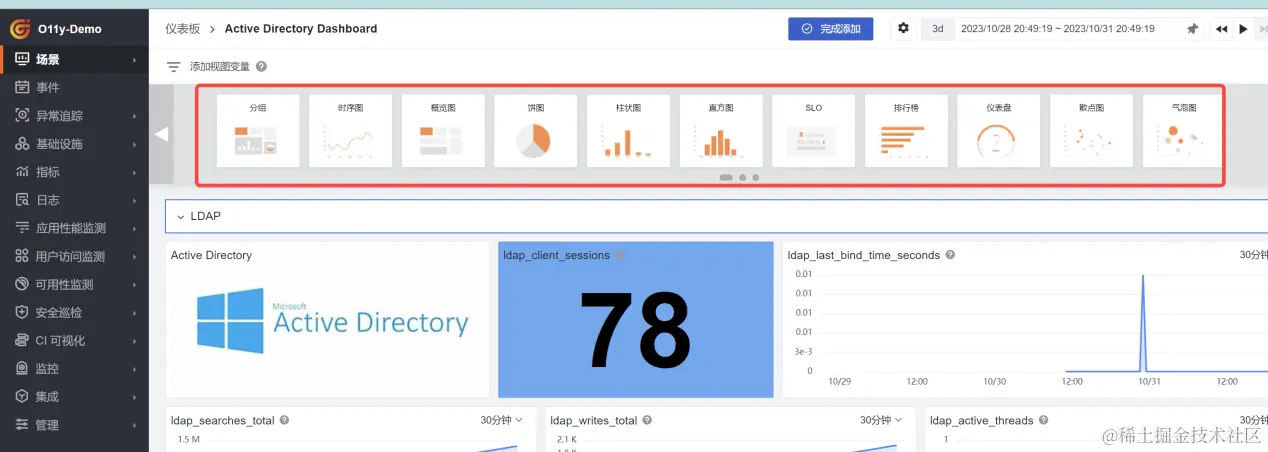

30余种仪表板组件
指定数据集、数据指标
如下是本次配置的AD、Exchange仪表板：

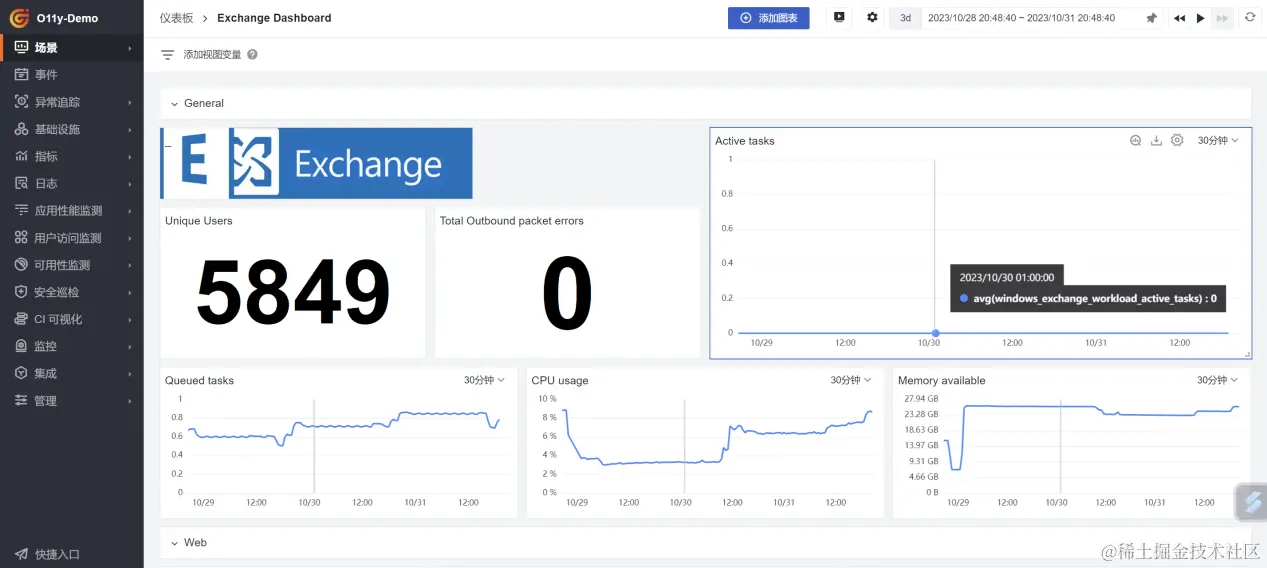

Exchange仪表板

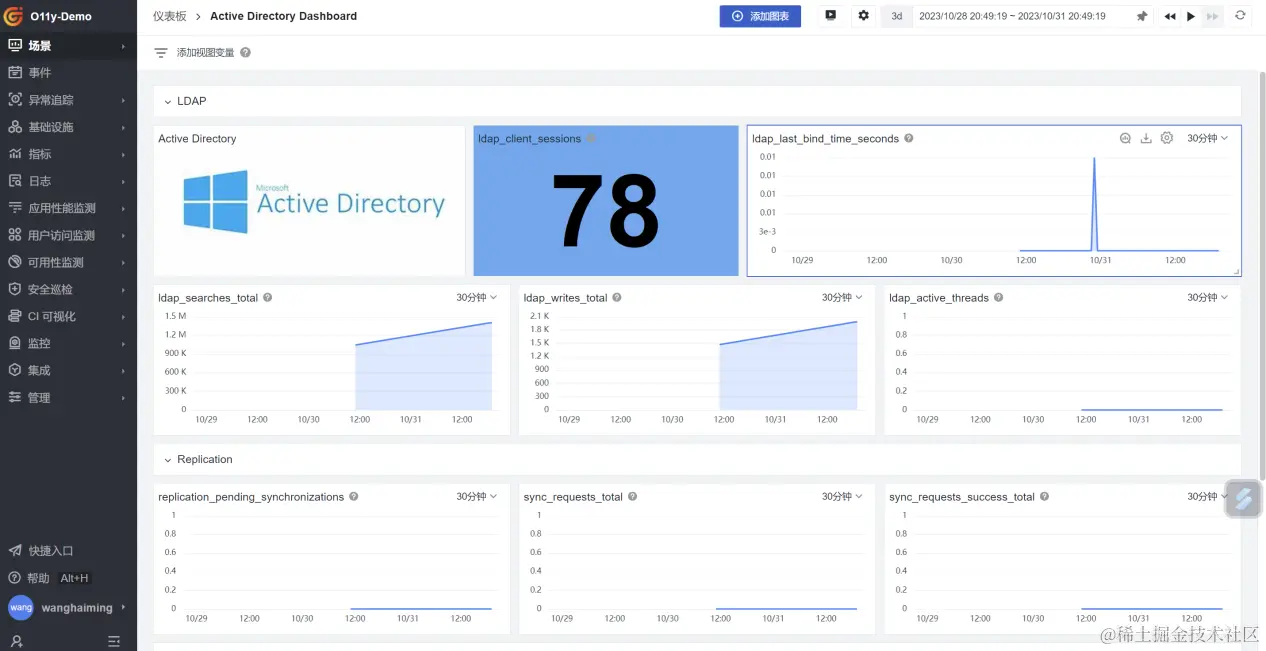

AD仪表板
[总结]
通过上述六个步骤，我们很快实现了AD、Exchange的性能指标和日志的采集与分析，相信大家能感受到观测云DataKit优秀的数据接入能力和仪表板快速构建的能力。如果您也希望体验观测云的丰富功能，欢迎点击注册，开始您的可观测之旅。
