MAC地址表的配置及管理
display mac-addrress //查看MAC地址表
mac-address aging-time //修改动态MAC表项的老化时间
一个动态的MAC地址表被加载到交换机的MAC地址表后，其老化计时器随之启动，并开始倒计时，当计时器到0时，这个MAC表项将被删除。在交换机每收到一个数据帧时，MAC地址表中与该数据帧的源MAC地址对应的表项也会被刷新，该表项的老化计时器将被复位并重新开始倒计时。缺省的动态MAC地址表老化时间为300s
mac-address static xxxx-xxxx-xxxx g0/0/0 vlan 20 //配置静态MAC表项
mac-limit maximum max-num //限制该接口的MAC地址学习数量，参数max-num的取值范围是（0-32767）
mac-limit action {discard | forward} //当MAC地址数量达到限制后，交换机对数据帧进行丢弃或者转发
- 当指定action为discard时，若MAC地址表数量达到限制后，若该接口收到的数据帧的源MAC地址为新的MAC地址时，丢弃这些帧。缺省时，action为discard
- 当指定action为forward时，在MAC地址表数量达到限制后，若该接口收到的数据帧的源MAC地址为新的MAC地址时，转发这些帧，但是不记录MAC地址表项
mac-limit alarm {disable | enable} //当MAC地址数量达到限制后是否进行告警
接口安全（Port Security）
接口安全可以限制接口的MAC地址学习数量，并配置当出现违规行为时的惩罚机制。部署了Port Security的接口可以将其学习到的MAC地址变为安全MAC地址，从而阻止除了安全地址之外的其他MAC地址通过该接口接入网络。
Port Security接口开始工作后，会解析交换机在接口上收到的数据帧的源MAC地址，并进行MAC地址学习，学习到的MAC地址会被交换机转换为动态安全MAC地址，该接口将只允许这些MAC地址接入网络。当交换机接口学习到的MAC地址达到的Port Security设置的上限后，交换机将不在该接口上继续学习MAC地址，因此其他非信任的终端将无法通过该接口进行通信。动态安全MAC地址表项是不会被老化的，但是交换机重启后，这些MAC地址表项将丢失，因此交换机不得不重新学习动态安全MAC地址。
port-security enable //开启接口安全
port-security max-mac-num 1 //该接口动态安全MAC地址学习限制数量为1（缺省配置）
//protect 当该安全接口学习到的MAC地址数量达到限制数量时，它将丢弃源MAC地址不与该接口的安全MAC地址匹配的数据帧
//restrict 当该安全接口学习到的MAC地址数量达到限制数量时，它将丢弃源MAC地址不与该接口的安全MAC地址匹配的数据帧，同时发出告警，缺省为restrict
//shutdown 当该安全接口学习到的MAC地址数量达到限制数量时，如果该接口学习到新的MAC地址，它将被立即关闭（置为Error-Down状态），同时设备将发出告警
port-security protect-action {protect | restrict | shutdown}
port-security aging-time //设置动态安全MAC地址的老化时间
Sticky MAC地址
Sticky MAC地址表项在交换机保存配置后重启不会丢失
port-security mac-address sticky //设置为sticky功能
port-security mac-address sticky 5421-567d-2fd2 vlan 1 //手工配置该接口在MAC表项中增加一条5421-567d-2fd2
MAC地址漂移（MAC address flapping）和应对
同一个MAC地址在交换机的某个接口被学习到后，又在相同VLAN的另一个接口上学习到，这就是MAC地址漂移。
//高优先级的接口学习到的MAC地址表项将覆盖低优先级接口学习到的表项，由此规避MAC地址漂移问题
mac-learning priority 3 //将接口的MAC地址学习优先级调整为3，缺省为0
//一旦检测到在该VLAN内发生MAC地址漂移，则交换机仅仅产生相应的告警信息
loop-detect eth-loop alarm-only
//当VLAN内的接口的MAC地址产生漂移时，将产生漂移的接口直接阻塞。
//接口阻塞10s，10s之后接口会被放开并重新进行检测，如果20s内没有再检测到MAC地址漂移，则接口的阻塞将被彻底解除
//如果20s再次检测到MAC地址漂移，则再次将该接口阻塞，如此重复2次
//如果交换机依然能检测到该接口发生MAC地址漂移，则永久阻塞该接口
loop-detect eth-loop block-time 10 retry-times 2
//查看接口的状态
display loop-detect eth-loop
//永久阻塞的接口是无法自动恢复的，只能通过该命令恢复“block forever”的接口
reset loop-detect eth-loop vlan 1 interface Ethernet 0/0/1
//在VLAN内的接口，只针对MAC地址发生漂移时，将漂移的MAC地址阻塞
loop-detect eth-loop block-mac block-time 10 retry-times 2
//将永久阻塞的MAC地址5421-567d-2fd2恢复
loop-detect eth-loop vlan 1 mac-address 5421-567d-2fd2
//查看MAC地址漂移的历史记录
display mac-address flapping record
//在检测MAC地址漂移检测排除VLAN1
mac-address flapping detection exclude vlan 1
//查看MAC地址漂移属性
display mac-address flapping
DHCP Snooping
//AR1配置
#
dhcp enable
#
interface GigabitEthernet0/0/0
ip address 192.168.10.1 255.255.255.0
dhcp select interface
#
//AR2配置
#
dhcp enable
#
interface GigabitEthernet0/0/0
ip address 192.168.11.1 255.255.255.0
dhcp select interface
#
//LSW2配置
#
vlan batch 10
#
dhcp enable
#
dhcp snooping enable
#
vlan 10
dhcp snooping enable
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 10
dhcp snooping trusted
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 10
#
激活DHCP Snooping后，接口存在两种角色
| 接口名称 | 备注 |
|---|---|
| 信任接口 | 允许接收包括DHCP Offer报文在哪的服务器应答报文 |
| 非信任接口 | 不会接收包括DHCP Offer、DHCP ACK、DHCP NAK等在内的服务器应答报文 |

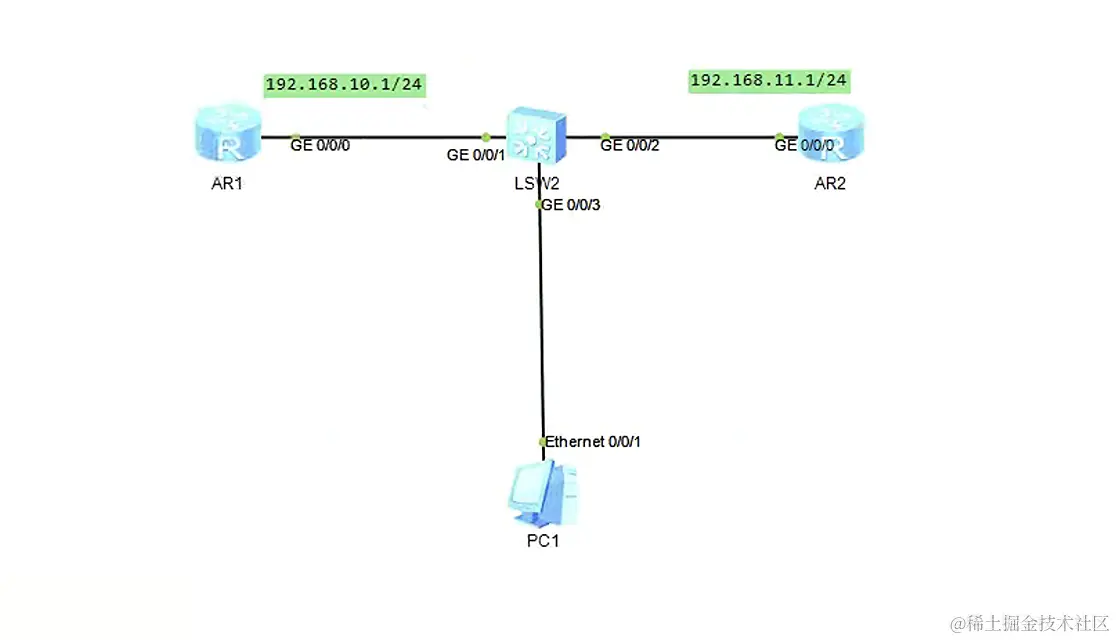

图中，开启DHCP Snooping后，VLAN内的接口缺省为非信任接口，此时在LSW2的g0/0/1接口设置trusted，此时只会接收到从AR1上侦听DHCP报文
//显示dhcp snooping报文交互记录
display dhcp snooping user-bind all
