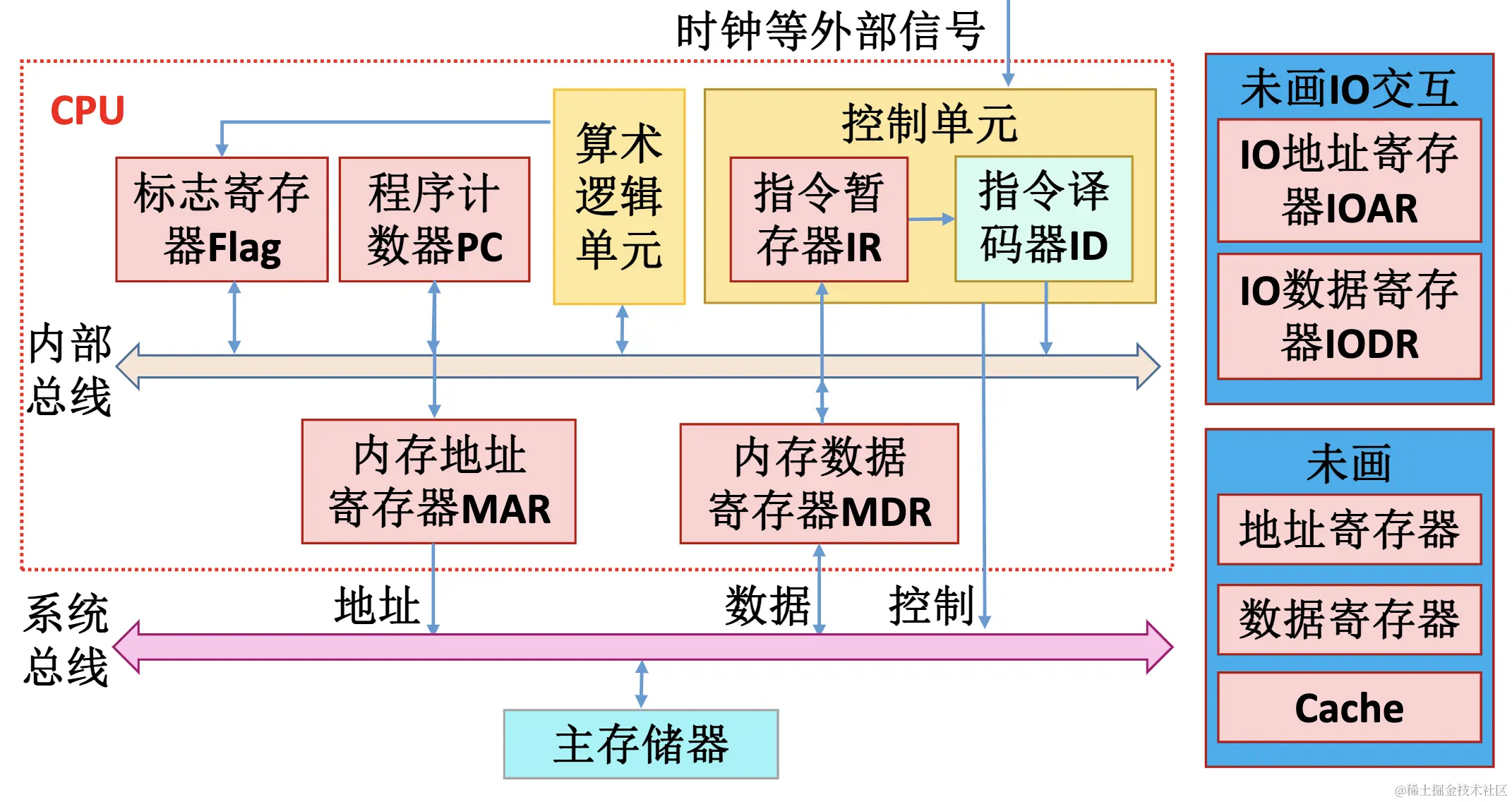

一，处理器部件的简单示意

二，寄存器

2.1 用户程序可见寄存器

• 可以使程序员减少访问主存储器的次数，提高指令执行的效率。

  • 访问主存储器的时间代价，要远远大于访问寄存器

• 所有程序可使用，包括应用程序和系统

  • 数据寄存器：又称通用寄存器

  • 地址寄存器：索引、栈指针、段地址等寄存器

    • 索引：SI、DI

    • 栈指针：SP、BP

    • 段地址：CS、DS、SS、ES

2.2 控制与状态寄存器

• 用于控制处理器的操作；主要被具有特权的操作系统程序使用，以控制程序的执行

• 程序计数器 PC：存储将取指令的地址

• 指令寄存器 IR：存储最近使用的指令

• 条件码 CC：CPU 为指令操作结果设置的位，标志正/负/零/溢出等结果

• 标志位

  • 中断位：是否有中断发生？中断源是什么？

  • 中断允许位：中断发生了，是否允许中断响应？

  • 中断屏蔽位：中断发生了，中断又允许，但是这个中断是否屏蔽？

  • 处理器模式位：当前处理器处于何种模式？

  • 内存保护位：对这段内存是只读，还是可读写，或者不可访问？

三， 程序状态字 PSW

• PSW 既是操作系统的概念，指记录当前程序运行的动态信息，通常包含：

  • 程序技术器，指令寄存器，条件码

  • 中断字，中断允许/禁止，中断屏蔽，处理器模式，内存保护，调试控制

• PSW 也是计算机系统的寄存器

  • 通常设置一组控制与状态寄存器

  • 也可以专设一个 PSW 寄存器
