高清屏中 Canvas 的绘制

lebornjose
360 阅读3分钟

本文将对 Canvas 在高清屏中绘制出现模糊问题进行分析，并给出解决方案 🎏

问题剖析

文章：高清屏一像素边框问题 中对物理像素(physical pixel) 、CSS 像素和 devicePixelRatio 等概念进行了介绍

在高清屏中，Canvas 绘制时会出现模糊的问题，在文章 High DPI Canvas 中对此进行了分析介绍。其中涉及两个概念：webkitBackingStorePixelRatio 和 devicePixelRatio

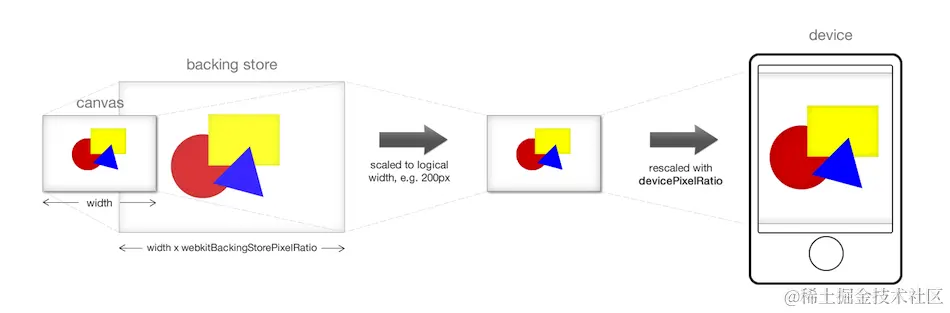

浏览器绘制 Canvas 渲染到屏幕中分两个过程：

  • 绘制过程：webkitBackingStorePixelRatio
    webkitBackingStorePixelRatio 表示浏览器在绘制 Canvas 到缓存区时的绘制比例，若图片宽高为 200px，webkitBackingStorePixelRatio 为 2，那么 Canvas 绘制这个图片到缓存区时，宽高就为 400px
  • 渲染过程：devicePixelRatio
    Canvas 显示到屏幕中还需要渲染过程，渲染过程根据 devicePixelRatio 参数将缓存区中的 Canvas 进行缩放渲染到屏幕中

分析图片在高清屏中 Canvas 绘制会模糊的原因：
1、devicePixelRatio = device pixel / CSS pixel
如果 devicePixelRatio = 2 那么对于 200px * 200px 的图片要绘制到屏幕中，那么对应的屏幕像素(物理像素) 就是 400px * 400px

2、在大部分高清屏中，例如 Macbook Pro 中

webkitBackingStorePixelRatio = 1
devicePixelRatio = 2

将一个 200px * 200px 的图片 Cavnas 绘制到该屏幕中的流程：

  • webkitBackingStorePixelRatio = 1
    绘制到缓存区的大小也为：200px * 200px
  • devicePixelRatio = 2
    200px * 200px 的图片对应到屏幕像素为 400px * 400px，devicePixelRatio = 2 浏览器就把缓存区的 200px * 200px 宽高分别放大两倍渲染到屏幕中，所以就导致模糊

解决方案

  • 将 Canvas 宽高进行放大，放大比例为：devicePixelRatio / webkitBackingStorePixelRatio

    const devicePixelRatio = window.devicePixelRatio || 1

const backingStoreRatio = context.webkitBackingStorePixelRatio ||
                        context.mozBackingStorePixelRatio ||
                        context.msBackingStorePixelRatio ||
                        context.oBackingStorePixelRatio ||
                        context.backingStorePixelRatio || 1

const ratio = devicePixelRatio / backingStoreRatio

  • 通过 CSS 设置将 Canvas 缩小为原大小

    const oldWidth = canvas.width;const oldHeight = canvas.height;canvas.width = oldWidth * ratio;canvas.height = oldHeight * ratio;canvas.style.width = oldWidth + 'px';canvas.style.height = oldHeight + 'px';

举例分析一下 Canvas 绘制图片，文字的适配方案：
1、对于图片绘制 drawImage 方法：
由于 Canvas 放大后，相应的绘制图片时也要放大，有两种方式：

  • drawImage 目标宽高分别乘以 ratio

    context.drawImage(image, srcx, srcy, srcw, srch, desx, desy, desw * ratio, desh * ratio);

  • context.scale 缩放

    context.scale(ratio, ratio)// 绘制图片context.drawImage(...)context.scale(1/ratio, 1/ratio)

此种方式在绘制图片之前，调用 scale 设置 Canvas 缩放变换；绘制完成后，需要重置 Canvas 的缩放变换。推荐使用这种方式 👍

2、对于文字绘制 fillText 方法
由于 Canvas 放大了，绘制文字时，字体也要放大，绘制完成后，字体再缩小回原大小

context.font = context.font.replace(  /(\d+)(px|em|rem|pt)/g,  function(w, m, u) {    return (m * ratio) + u;  });// 绘制文字context.fillText(...)context.font = context.font.replace(  /(\d+)(px|em|rem|pt)/g,  function(w, m, u) {    return (m / ratio) + u;  });

其他

1️⃣ webkitBackingStorePixelRatio 在 Chrome 中已经废弃，详细参考：bugs.chromium.org/p/chromium/…

2️⃣ 现在高清屏中 Canvas 绘制图片 drawImage，不需要经过如上处理也不会出现模糊的情况了（只在 Mackbook Pro, iPhone 6S 上分别测试过），这点在网上并没有找到更多的信息

但是 Canvas 的其他绘制方法例如绘制文字 fillText 不经过处理高清屏中绘制仍然会模糊，所以还是需要这个polyfill：YingshanDeng/hidpi-canvas-polyfill
