WMS & View

基于Android R版本分析

WMS&View关系架构

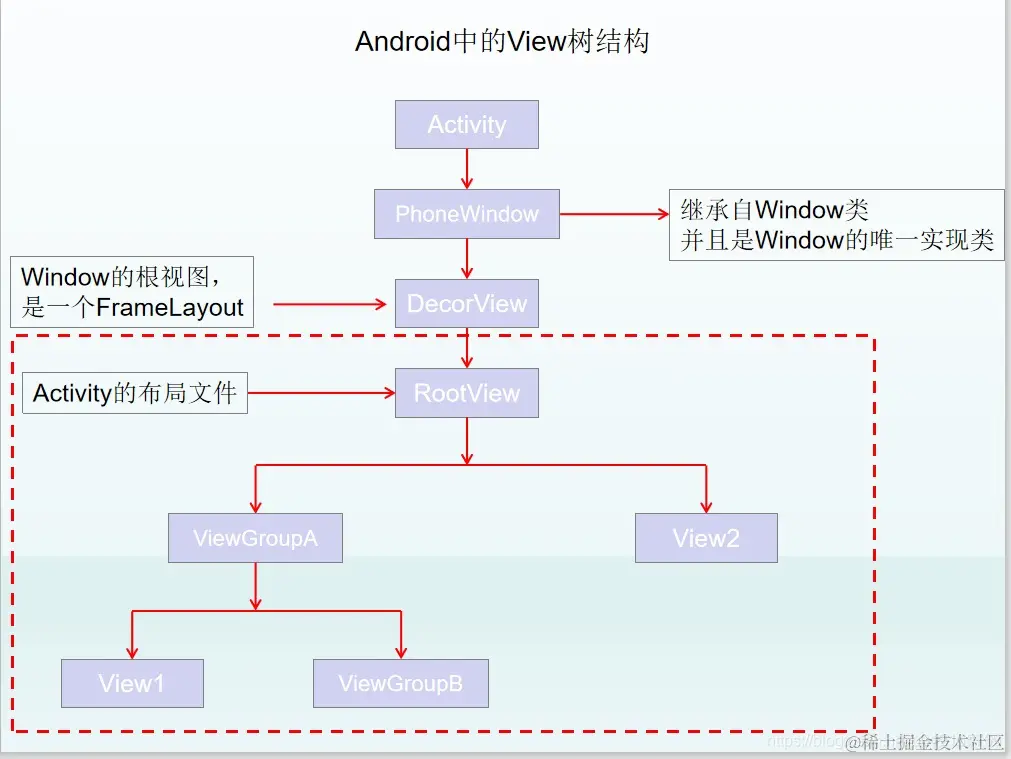

View 树

例如在布局中给Activity设置一个布局xml，最顶层的布局LinearLayout就是view树的根，它包含的所有view都是该View树的节点，View树对应一个window；

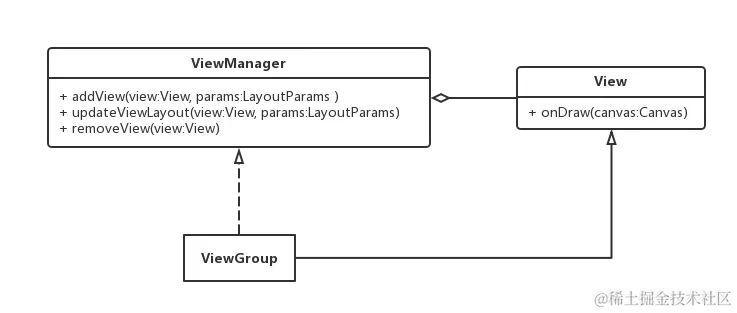

在Android系统中，几乎所有的UI元素都是基于View和ViewGroup创建的，ViewGroup和View是组合模式的典型应用；

• View：一块可以用来进行绘画，可以处理输入事件进行交互的矩形区域；

  View是基本的控件元素，ViewManager接口定义了添加、删除View的接口addView、removeView；

• ViewGroup：可以容纳View的矩形容器；

  ViewGroup实现了ViewParent的接口，因此可以作为容器管理View，同时ViewGroup又继承自View，可以被其他的ViewGroup管理。这样ViewGroup和View就可以组成上面的树状结构了；

View树创建

View树的创建方式有两种：

• 通过Layout资源创建View树；
• 通过代码动态创建View树；

Layout资源创建View

同样也有两种方式创建：

• 通过LayoutInflater.inflater()方法加载Layout布局；

LayoutInflater inflater = getLayoutInflater();
View view = inflater.inflate(R.layout.main, null);

• 通过setContentView()方法加载Layout布局；

@Override
public void onCreate(Bundle savedInstanceState) {
    super.onCreate(savedInstanceState);
    setContentView(R.layout.main_layout);
}

通过Layout资源创建View树的优势是层次结构清晰，管理方便。同时View树中各个View的属性也可以在layout资源里进行设置。缺点是无法在应用运行时对View树结构进行变化；

代码动态创建View树

通过代码调用ViewGroup的addView()、removeView()等接口实现View树的创建；

TextView text = new TextView(this);
Button button = new Button(this);
​
FrameLayout frame = new FrameLayout(this);
frame.addView(text);
​
LinearLayout linear = new LinearLayout(this);
linear.setOrientation(LinearLayout.VERTICAL);
linear.addView(frame);
linear.addView(button);

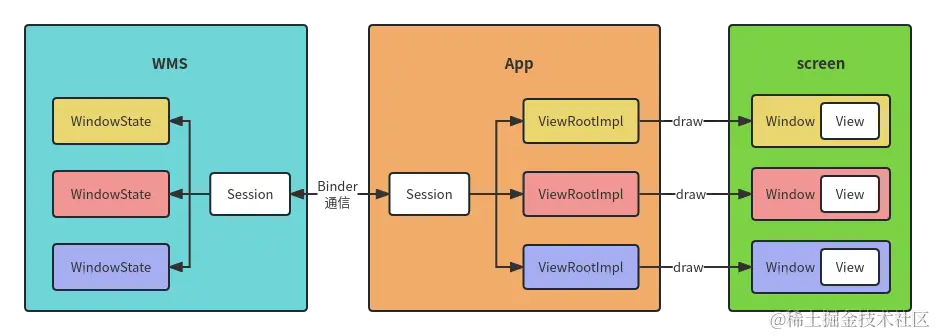

Window

在Android系统中，屏幕的抽象是DisplayContent，在屏幕的抽象上，通过不同的窗口，展示不同的应用程序页面和一些其他UI组件（Activity、Dialog、StatusBar等）。Window通过在Z轴叠放，从而实现了复杂的交互逻辑；

• Window： 是一个处理顶级窗口外观和行为策略的抽象基类，它的具体实现是 PhoneWindow 类，PhoneWindow 对 View 进行管理；
• ViewRootImpl：代表的是Android视图层次结构的顶部，是View和WindowManager之间的桥梁。Android的视图层次结构是树结构，ViewRootImpl实际上就是输的根节点的抽象，WindowManager通过根节点对象，来更新整个树结构上的View节点的内容；
• Session：用于其他应用程序和WMS通信之间的通道，每个应用程序都会有一个Session，在WMS通过mSessions属性保存，它的类型为ArraySet；
• WindowState：代表WMS管理的一个窗口，继承自WindowContainer，并实现了一些其他接口；

WindowToken & WindowState

• WindowToken：WindowToken将同一应用组件（Activity、InputMethod、Wallpaper或者Dream）的窗口（WindowState）组织到一起；

class WindowToken extends WindowContainer<WindowState>

表明WindowToken是容器，其中存放WindowState；

WMS对窗口的管理过程中，用WindowToken指代一个应用组件。例如在进行窗口ZOrder排序的时候，同属于一个WindowToken的窗口（WindowState）会被排在一起，且其中定义的属性会影响到所有属于这个WindowToken的窗口；

Window add

public int addWindow(Session session, IWindow client, int seq,
        WindowManager.LayoutParams attrs, int viewVisibility, int displayId,
        Rect outContentInsets, Rect outStableInsets, Rect outOutsets,
        InputChannel outInputChannel) {
    ...
    //1
    int res = mPolicy.checkAddPermission(attrs, appOp);
    ...
    synchronized(mWindowMap) {

        //2
        final DisplayContent displayContent = mRoot.getDisplayContentOrCreate(displayId);

        if (type >= FIRST_SUB_WINDOW && type <= LAST_SUB_WINDOW) {
            //3
            parentWindow = windowForClientLocked(null, attrs.token, false);

        }
        ...
        //4
        WindowToken token = displayContent.getWindowToken(
                hasParent ? parentWindow.mAttrs.token : attrs.token);

        if (token == null) {
            final IBinder binder = attrs.token != null ? attrs.token : client.asBinder();
            //5
            token = new WindowToken(this, binder, type, false, displayContent,
                    session.mCanAddInternalSystemWindow);
        }
        ...
        //6
        final WindowState win = new WindowState(this, session, client, token, parentWindow,
                appOp[0], seq, attrs, viewVisibility, session.mUid,
                session.mCanAddInternalSystemWindow);
        ...
        //7
        mPolicy.adjustWindowParamsLw(win.mAttrs);
        ...
        if  (openInputChannels) {
            //8
            win.openInputChannel(outInputChannel);
        }
        ...
        //9
        mWindowMap.put(client.asBinder(), win);
        ...
        //10
        win.mToken.addWindow(win);
        ...
        //11
        displayContent.assignWindowLayers(false /* setLayoutNeeded */);

        //12
        if (focusChanged) {
            mInputMonitor.setInputFocusLw(mCurrentFocus, false /*updateInputWindows*/);
        }
        mInputMonitor.updateInputWindowsLw(false /*force*/);

    }
    ...
    return res;

}

1. 检查当前 Window 的 token 等权限合法性；
2. 使用 RootWindowContainer 的子容器中获取一个 DisplayContent，如果子容器集合中不存在，则去获取一个，并添加到 child 集合中；
3. 如果是 Dialog 等子窗口，则获取父窗口，没有就报找不到父窗口的异常；
4. 使用 attr.token 去 displayContent 的键值对 mTokenMap 中获取对应的 WindowToken，WindowToken 中保存了一组 Window；
5. 如果4中 WindowToken 为 null，则创建一个 WindowToken，传入 app 层传入的 attr.token 以及 displayContent 对象，内部会将这个创建的 WindowToken 保存到 displayContent 中；
6. 创建一个 WindowState，并传入所有关于 Window 相关的属性，这样 WindowState 在 WMS 中就是以一个 Window 性质存在了、WindowState 构造过程中会将其添加到 WindowToken 中去；
7. 根据 mPolicy 调整 window 的 attr 属性，mPolicy 的实现类是PhoneManagerPolicy；
8. 执行 WindowState 的 openInputChannel，这里主要是打通和 Input 系统的通道，用于接收 IMS 的输入事件请求；
9. 将客户端 app 层的 Window 对象和 WindowState 关联上，这样 WMS 就可以通过 Window 找到 WMS 中的 WindowState 对象；
10. win.mToken 是前面创建的 WindowToken 对象，所以此处就是将WindowState 加入到 WindowToken 的子容器集合中；
11. 分配窗口的层级，这里的 setLayoutNeeded 参数为 false，说明不需要进行 Layout 操作；

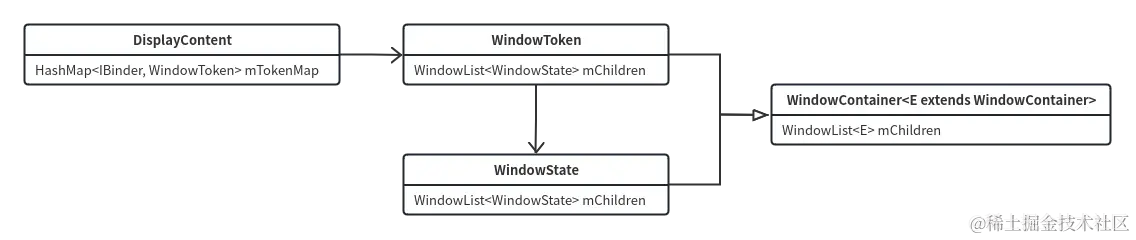

根据addWindow的逻辑，DisplayContent、WindowToken、WindowState之间的映射关系：

• WindowContainer：定义了一组可以直接或通过其子类以层次结构形式保存Window的类的常用功能；

主要就是创建了一个和 Window 一一对应的 WindowState 对象，并将 WindowState 插入到父容器 WindowToken 的子容器集合中，而 WindowToken 又保存在 DisplayContent 的键值对集合中；

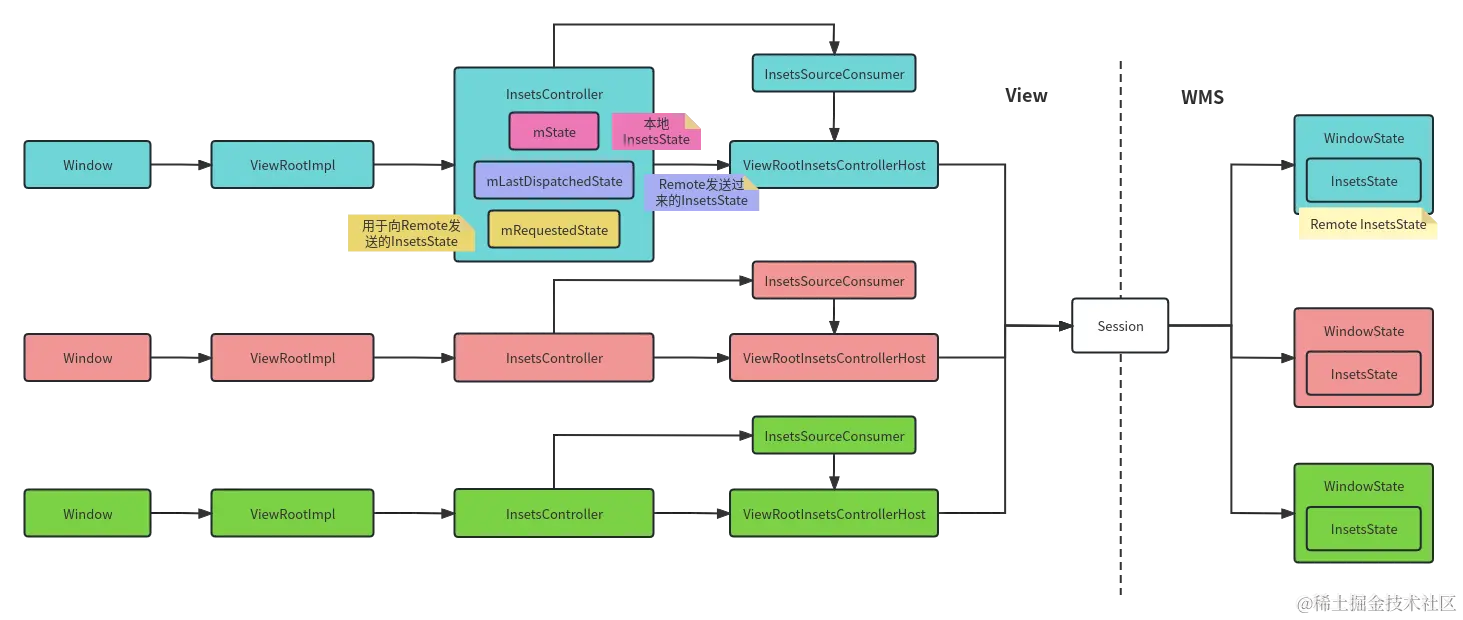

WindowInsets

Insets：插入物，屏幕上除了App绘制的内容还有系统的插入物，例如：StatusBar、NavigationBar、IME（软键盘）等，这些系统UI和应用UI有可能出现冲突。Insets可以将所需要绘制的View从屏幕边缘向内移动到一个合适的位置；

public final class Insets implements Parcelable {
    public static final @NonNull Insets NONE = new Insets(0, 0, 0, 0);

    public final int left;
    public final int top;
    public final int right;
    public final int bottom;

    private Insets(int left, int top, int right, int bottom) {
        this.left = left;
        this.top = top;
        this.right = right;
        this.bottom = bottom;
    }
    ……………………
}

Insets定义了窗口上下左右对其他SystemUI等系统UI的偏移；

在Android 中，Insets区域则由WindowInsets类表示；

dumpsys window

  WindowInsetsStateController
    InsetsState
      InsetsSource type=ITYPE_STATUS_BAR frame=[0,0][1440,171] visible=true
      InsetsSource type=ITYPE_NAVIGATION_BAR frame=[0,2792][1440,2960] visible=true
      InsetsSource type=ITYPE_TOP_GESTURES frame=[0,0][1440,171] visible=true
      InsetsSource type=ITYPE_BOTTOM_GESTURES frame=[0,2792][1440,2960] visible=true
      InsetsSource type=ITYPE_LEFT_GESTURES frame=[0,0][0,2960] visible=true
      InsetsSource type=ITYPE_RIGHT_GESTURES frame=[1440,0][1440,2960] visible=true
      InsetsSource type=ITYPE_TOP_TAPPABLE_ELEMENT frame=[0,0][1440,171] visible=true
      InsetsSource type=ITYPE_BOTTOM_TAPPABLE_ELEMENT frame=[0,2792][1440,2960] visible=true
      InsetsSource type=ITYPE_LEFT_DISPLAY_CUTOUT frame=[0,0][-2147483648,2960] visible=true
      InsetsSource type=ITYPE_TOP_DISPLAY_CUTOUT frame=[0,0][1440,171] visible=true
      InsetsSource type=ITYPE_RIGHT_DISPLAY_CUTOUT frame=[2147483647,0][1440,2960] visible=true
      InsetsSource type=ITYPE_BOTTOM_DISPLAY_CUTOUT frame=[0,2147483647][1440,2960] visible=true
      InsetsSource type=ITYPE_IME frame=[0,0][0,0] visible=false
    Control map:
    ITYPE_IME -> Window{c97004c u0 com.example.android.pictureinpicture/com.example.android.pictureinpicture.MainActivity}
    ITYPE_NAVIGATION_BAR -> Window{c97004c u0 com.example.android.pictureinpicture/com.example.android.pictureinpicture.MainActivity}
    ITYPE_STATUS_BAR -> Window{c97004c u0 com.example.android.pictureinpicture/com.example.android.pictureinpicture.MainActivity}
    InsetsSourceProviders map:
    ITYPE_IME ->

WindowInsets

WindowInsets用于描述窗口内容的一组插入。简单就是用来获取系统控件的位置，然后来适配我们自己的View的位置；

public final class WindowInsets {

    //
    private final Insets[] mTypeInsetsMap;
    private final Insets[] mTypeMaxInsetsMap;
    private final boolean[] mTypeVisibilityMap;
​
    @Nullable private Rect mTempRect;
    private final boolean mIsRound;
    @Nullable private final DisplayCutout mDisplayCutout;
​
    /**
     * In multi-window we force show the navigation bar. Because we don't want that the surface size
     * changes in this mode, we instead have a flag whether the navigation bar size should always
     * be consumed, so the app is treated like there is no virtual navigation bar at all.
     */
    private final boolean mAlwaysConsumeSystemBars;
​
    // 判断SystemInsets是否已经被使用
    private final boolean mSystemWindowInsetsConsumed;
    // 判断StableInsets是否已经被使用
    private final boolean mStableInsetsConsumed;
    private final boolean mDisplayCutoutConsumed;
​
    private final int mCompatInsetsTypes;
    private final boolean mCompatIgnoreVisibility;
    ……………………
}

在Android P版本中，WindowInsets还定义了三个变量（类型为Rect）：

• mSystemWindowInsets：代表着整个屏幕窗口上，状态栏，导航栏，输入法等系统窗口占用的区域；
• mWindowDecorInsets：表示内容窗口下，被Android FrameWork提供的窗体，诸如ActionBar, TitleBar, ToolBar部分或全部覆盖区域，也可以简单理解为装饰区域，出去状态栏、导航栏等系统区域的区域；
• mStableInsets：代表着整个屏幕窗口上，被系统UI部分或者全部覆盖的区域；

在Android R版本中，这个概念移除了上述定义；

WindowInsets.Type

WindowInsets.Type来表示不同的窗口装饰区域类型的，该类使用二进制整数的每一位来标识特定的窗口装饰区域类型

/**
  * Class that defines different types of sources causing window insets.
  */
public static final class Type {
​
    static final int FIRST = 1 << 0;
    static final int STATUS_BARS = FIRST;
    static final int NAVIGATION_BARS = 1 << 1;
    static final int CAPTION_BAR = 1 << 2;
​
    static final int IME = 1 << 3;
​
    static final int SYSTEM_GESTURES = 1 << 4;
    static final int MANDATORY_SYSTEM_GESTURES = 1 << 5;
    static final int TAPPABLE_ELEMENT = 1 << 6;
​
    static final int DISPLAY_CUTOUT = 1 << 7;
​
    static final int LAST = 1 << 8;
    static final int SIZE = 9;
    static final int WINDOW_DECOR = LAST;
​
    static int indexOf(@InsetsType int type) {
        switch (type) {
            case STATUS_BARS: // 状态栏
                return 0;
            case NAVIGATION_BARS: // 导航栏
                return 1;
            case CAPTION_BAR: // 标题栏
                return 2;
            case IME: // 软键盘
                return 3;
            case SYSTEM_GESTURES: // 系统手势
                return 4;
            case MANDATORY_SYSTEM_GESTURES: // 强制系统手势
                return 5;
            case TAPPABLE_ELEMENT:
                return 6;
            case DISPLAY_CUTOUT:
                return 7;
            case WINDOW_DECOR:
                return 8;
            default:
                throw new IllegalArgumentException("type needs to be >= FIRST and <= LAST,"
                                                   + " type=" + type);
        }
    }
    ……………………
​
    private Type() {
    }
​
    /** @hide */
    @Retention(RetentionPolicy.SOURCE)
    @IntDef(flag = true, value = {STATUS_BARS, NAVIGATION_BARS, CAPTION_BAR, IME, WINDOW_DECOR,
                                  SYSTEM_GESTURES, MANDATORY_SYSTEM_GESTURES, TAPPABLE_ELEMENT, DISPLAY_CUTOUT})
    public @interface InsetsType {
    }
​
    /**
      * @return An insets type representing any system bars for displaying status.
      */
    // 这个就是我们常用的方法，在应用层中，通过WindowInsets.的方式获取需要调整的SystemWindow Type
    public static @InsetsType int statusBars() {
        return STATUS_BARS;
    }
}

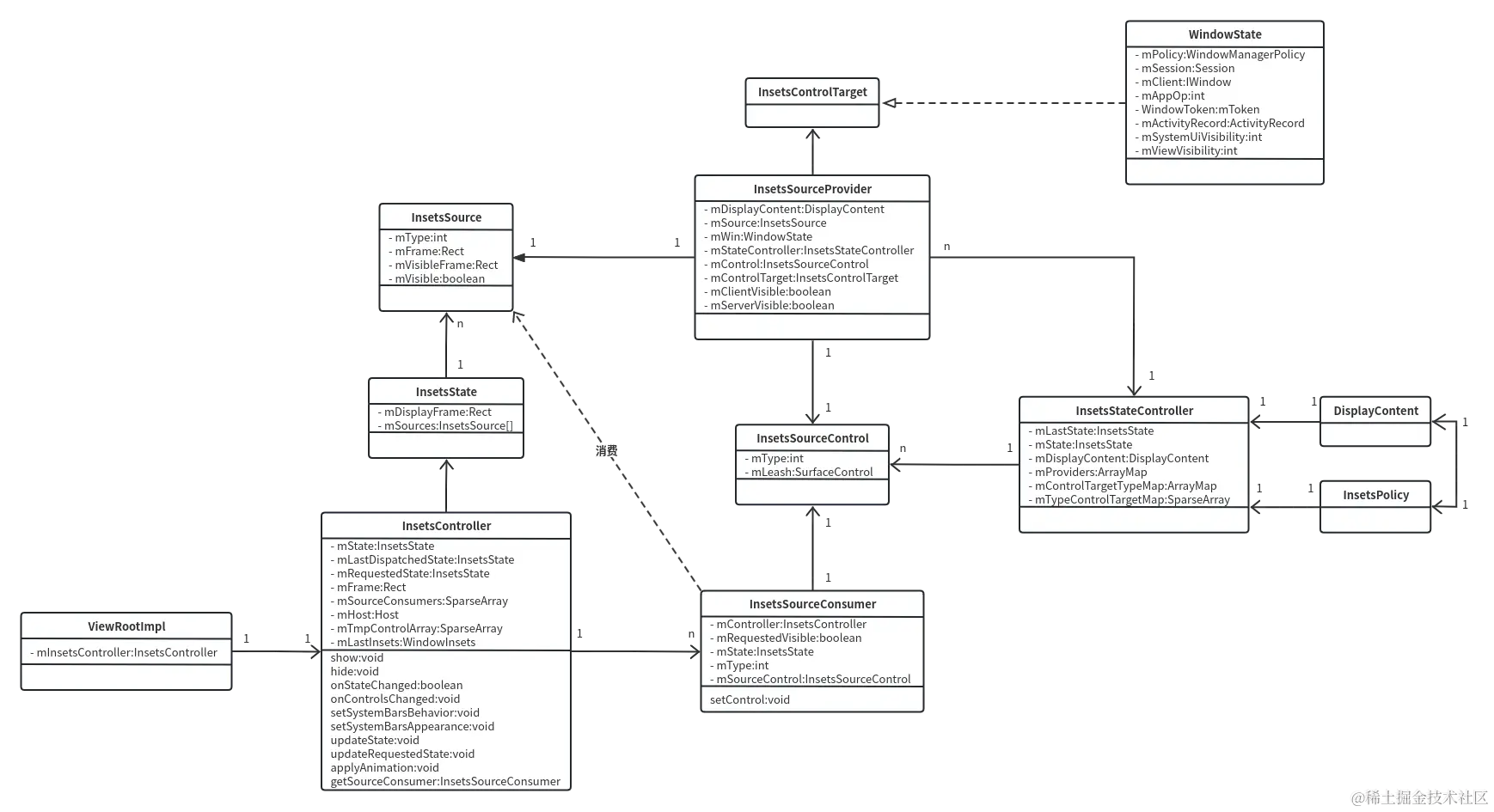

InsetsSource

表示产生Insets的Window状态信息，例如 Insets 大小、是否可见等信息；

public class InsetsSource implements Parcelable {
​
    private final @InternalInsetsType int mType;
​
    /** Frame of the source in screen coordinate space */
    // Frame的Window窗口在屏幕坐标空间
    private final Rect mFrame;
    // 可见区域
    private @Nullable Rect mVisibleFrame;
    // 可见性状态
    private boolean mVisible;
​
    private final Rect mTmpFrame = new Rect();
}

InsetsSource type=ITYPE_STATUS_BAR frame=[0,0][1440,171] visible=true

• mType：ITYPE_STATUS_BAR
• mFrame：[0,0][1440,171]
• mVisibleFrame：null
• mVisible：true

InsetsSourceControl

对InsetsSource的控制者，用来控制Insets的产生者，内部持有控制动画的Leash；

InsetsSourceControl被 InsetsController 所持有，同样也是在 ViewRootImpl:: relayoutWindow 时从 WMS 中获得；

public class InsetsSourceControl implements Parcelable {
    // 指定了该Control的类型，映射到InsetsState.InternalInsetsType
    private final @InternalInsetsType int mType;
    // Insets窗口的父节点，可以用来控制窗口的属性
    private final @Nullable SurfaceControl mLeash;
    private final Point mSurfacePosition;
​
    public InsetsSourceControl(@InternalInsetsType int type, @Nullable SurfaceControl leash,
            Point surfacePosition) {
        mType = type;
        mLeash = leash;
        mSurfacePosition = surfacePosition;
    }
​
    public InsetsSourceControl(InsetsSourceControl other) {
        mType = other.mType;
        if (other.mLeash != null) {
            mLeash = new SurfaceControl(other.mLeash, "InsetsSourceControl");
        } else {
            mLeash = null;
        }
        mSurfacePosition = new Point(other.mSurfacePosition);
    }
}

InsetsSourceControl会根据Type类型的InsetsSource信息来控制动画的绘制逻辑；

InsetsSourceProvider

代表特定InsetsSource在server端的控制者，他被称作Provider是因为他提供InsetsSource给客户端（客户端通过InsetsSourceConsumer使用InsetsSource）；

class InsetsSourceProvider {
​
    protected final DisplayContent mDisplayContent;
    // 代表持有的InsetsSource实例
    protected final @NonNull InsetsSource mSource;
    // 代表了对应的Window窗口，该WindowState和InsetsSource有一一映射关系
    protected WindowState mWin;
​
    private final Rect mTmpRect = new Rect();
    private final InsetsStateController mStateController;
    private final InsetsSourceControl mFakeControl;
    private @Nullable InsetsSourceControl mControl;
    private @Nullable InsetsControlTarget mControlTarget;
    private @Nullable InsetsControlTarget mPendingControlTarget;
    private @Nullable InsetsControlTarget mFakeControlTarget;
​
    private @Nullable ControlAdapter mAdapter;
    private TriConsumer<DisplayFrames, WindowState, Rect> mFrameProvider;
    private TriConsumer<DisplayFrames, WindowState, Rect> mImeFrameProvider;
    private final Rect mImeOverrideFrame = new Rect();
    private boolean mIsLeashReadyForDispatching;
​
    /** The visibility override from the current controlling window. */
    private boolean mClientVisible;
​
    /**
     * Whether the window is available and considered visible as in {@link WindowState#isVisible}.
     */
    private boolean mServerVisible;
​
    private boolean mSeamlessRotating;
    private long mFinishSeamlessRotateFrameNumber = -1;
​
    private final boolean mControllable;
}

InsetsSourceConsumer

对单一 InsetsSource 的消费者，其内部持有 InsetsSourceControl，可以控制其leash的可见性和动画；

public class InsetsSourceConsumer {
​
    @Retention(RetentionPolicy.SOURCE)
    @IntDef(value = {ShowResult.SHOW_IMMEDIATELY, ShowResult.IME_SHOW_DELAYED, ShowResult.IME_SHOW_FAILED})
    @interface ShowResult {
        /**
         * Window type is ready to be shown, will be shown immidiately.
         */
        int SHOW_IMMEDIATELY = 0;
        /**
         * Result will be delayed. Window needs to be prepared or request is not from controller.
         * Request will be delegated to controller and may or may not be shown.
         */
        int IME_SHOW_DELAYED = 1;
        /**
         * Window will not be shown because one of the conditions couldn't be met.
         * (e.g. in IME's case, when no editor is focused.)
         */
        int IME_SHOW_FAILED = 2;
    }
​
    // 所属的InsetController
    protected final InsetsController mController;
    // 单一Insets的可见性
    protected boolean mRequestedVisible;
    // 本地state
    protected final InsetsState mState;
    // InsetsSource type
    protected final @InternalInsetsType int mType;
​
    private static final String TAG = "InsetsSourceConsumer";
    private final Supplier<Transaction> mTransactionSupplier;
    // 持有InsetsSourceControl变量可以实现对单一InsetsSource的控制
    private @Nullable InsetsSourceControl mSourceControl;
    private boolean mHasWindowFocus;
    private Rect mPendingFrame;
    private Rect mPendingVisibleFrame;
​
    /**
     * Indicates if we have the pending animation. When we have the control, we need to play the
     * animation if the requested visibility is different from the current state. But if we haven't
     * had a leash yet, we will set this flag, and play the animation once we get the leash.
     */
    private boolean mIsAnimationPending;
​
    public InsetsSourceConsumer(@InternalInsetsType int type, InsetsState state,
            Supplier<Transaction> transactionSupplier, InsetsController controller) {
        mType = type;
        mState = state;
        mTransactionSupplier = transactionSupplier;
        mController = controller;
        mRequestedVisible = getDefaultVisibility(type);
    }
}

InsetsState

保存系统中所有的Insets的状态，他是状态描述者，持有系统中可以产生Window Insets的window状态；

当一个 Window 在客户端被添加、更新的时候，ViewRootImpl 将会调用 relayoutWindow 方法，从 WMS 获取当前 Window 的 InsetsState 信息；

public class InsetsState implements Parcelable {
​
    public static final InsetsState EMPTY = new InsetsState();
​
    /**
     * Internal representation of inset source types. This is different from the public API in
     * {@link WindowInsets.Type} as one type from the public API might indicate multiple windows
     * at the same time.
     */
    @Retention(RetentionPolicy.SOURCE)
    @IntDef(prefix = "ITYPE", value = {
        ITYPE_STATUS_BAR,
        ITYPE_NAVIGATION_BAR,
        ITYPE_CAPTION_BAR,
        ITYPE_TOP_GESTURES,
        ITYPE_BOTTOM_GESTURES,
        ITYPE_LEFT_GESTURES,
        ITYPE_RIGHT_GESTURES,
        ITYPE_TOP_MANDATORY_GESTURES,
        ITYPE_BOTTOM_MANDATORY_GESTURES,
        ITYPE_LEFT_MANDATORY_GESTURES,
        ITYPE_RIGHT_MANDATORY_GESTURES,
        ITYPE_TOP_TAPPABLE_ELEMENT,
        ITYPE_BOTTOM_TAPPABLE_ELEMENT,
        ITYPE_LEFT_DISPLAY_CUTOUT,
        ITYPE_TOP_DISPLAY_CUTOUT,
        ITYPE_RIGHT_DISPLAY_CUTOUT,
        ITYPE_BOTTOM_DISPLAY_CUTOUT,
        ITYPE_IME,
        ITYPE_CLIMATE_BAR,
        ITYPE_EXTRA_NAVIGATION_BAR
    })
    public @interface InternalInsetsType {}
​
    // 通过mSources集合来维护所有的Window Insets Info
    // mSources变量维护所有产生Insets的window（也就是InsetsSource）的状态
    private InsetsSource[] mSources = new InsetsSource[SIZE];
​
    /**
     * The frame of the display these sources are relative to.
     */
    // 默认情况下是指整个显示屏幕，也就是屏幕的区域
    private final Rect mDisplayFrame = new Rect();

    public InsetsState() {
    }
​
    public InsetsState(InsetsState copy) {
        set(copy);
    }
​
    public InsetsState(InsetsState copy, boolean copySources) {
        set(copy, copySources);
    }
    ……………………
​
    public void set(InsetsState other) {
        set(other, false /* copySources */);
    }
​
    public void set(InsetsState other, boolean copySources) {
        mDisplayFrame.set(other.mDisplayFrame);
        if (copySources) {
            for (int i = 0; i < SIZE; i++) {
                InsetsSource source = other.mSources[i];
                mSources[i] = source != null ? new InsetsSource(source) : null;
            }
        } else {
            for (int i = 0; i < SIZE; i++) {
                mSources[i] = other.mSources[i];
            }
        }
    }
}

InsetsState的核心方法：

• WindowInsets calculateInsets：基于当前InsetsSource设置计算新的WindowInsets；
• void processSource：根据计算值更新Source值；

InsetsStateController

管理所有窗口的Insets的state；

class InsetsStateController {
    // 代表最后一次屏幕持有的所有类型的Insets状态信息
    private final InsetsState mLastState = new InsetsState();
    // 代表当前屏幕的所有类型的Insets状态信息
    private final InsetsState mState = new InsetsState();
    private final DisplayContent mDisplayContent;
​
    // 用于维护InsetSource生产者的集合，后续DisplayContent、InsetsPolicy都是通过InsetsStateController中的mProviders集合来获取对应类型的InsetsSourceProvider来获取对应类型的InsetsSource实例
    private final ArrayMap<Integer, InsetsSourceProvider> mProviders = new ArrayMap<>();
    private final ArrayMap<InsetsControlTarget, ArrayList<Integer>> mControlTargetTypeMap =
            new ArrayMap<>();
    private final SparseArray<InsetsControlTarget> mTypeControlTargetMap = new SparseArray<>();
​
    /** @see #onControlFakeTargetChanged */
    private final SparseArray<InsetsControlTarget> mTypeFakeControlTargetMap = new SparseArray<>();
​
    private final ArraySet<InsetsControlTarget> mPendingControlChanged = new ArraySet<>();
}

InsetsControlTarget是一个接口，代表了可以控制Insets状态的对象，WindowState实现了该接口，WindowState是每个Window在WMs的状态描述，所以每一个Window都具有控制Insets的能力；

class WindowState extends WindowContainer<WindowState> implements WindowManagerPolicy.WindowState,
        InsetsControlTarget {

InsetsController

它是WindowInsets在client端的实现，用来控制Insets ，InsetsController只在ViewRootImpl里面创建的，每个Window会对应一个ViewRootImpl，同样每个ViewRootImpl会对应每个InsetsController；

public class InsetsController implements WindowInsetsController, InsetsAnimationControlCallbacks {
    /** The local state */
    // 记录本地State （Client端的Insetsstate）
    private final InsetsState mState = new InsetsState();
​
    /** The state dispatched from server */
    // 从system端传来的InsetsState
    private final InsetsState mLastDispatchedState = new InsetsState();
​
    /** The state sent to server */
    // 发送给系统端的InsetsState
    private final InsetsState mRequestedState = new InsetsState();
​
    private final Rect mFrame = new Rect();
    private final BiFunction<InsetsController, Integer, InsetsSourceConsumer> mConsumerCreator;
    // 持有InsetsSourceConsumer
    private final SparseArray<InsetsSourceConsumer> mSourceConsumers = new SparseArray<>();
    private final Host mHost;
    private final Handler mHandler;
​
    private final SparseArray<InsetsSourceControl> mTmpControlArray = new SparseArray<>();
    private final ArrayList<RunningAnimation> mRunningAnimations = new ArrayList<>();
    private final ArrayList<WindowInsetsAnimation> mTmpRunningAnims = new ArrayList<>();
    private final List<WindowInsetsAnimation> mUnmodifiableTmpRunningAnims =
            Collections.unmodifiableList(mTmpRunningAnims);
    private final ArrayList<InsetsAnimationControlImpl> mTmpFinishedControls = new ArrayList<>();
    private WindowInsets mLastInsets;
}

总结

InsetsState作为InsetsSource的存储集合，维护着insets信息的状态，InsetsState在Client和Server端都分别持有一组；

• Client InsetsState：在InsetsController中定义，用于存储本地的InsetsState，当本地InsetsState发生变更之后，会将其同步到mRequestedState的InsetsState中，这个InsetsState就是作为向Server发送变更后的InsetsState信息；
• Server InsetsState：在WindowState中定义，每一个ViewRootImpl基本对应一个WindowState，这个InsetsState记录的是Client请求变更的InsetsState；

• 每个ViewRootImpl对应一个InsetsController实例，他是一个App进程中控制Insets的核心类，用于保存传递系统中产生Insets的window的状态和动画需要的leash以及控制播放动画；
• InsetsSource是对产生Insets的窗口的状态描述，包括可见性以及Insets的大小；
• 每个InsetsController会持有一个成员变量mState（InsetsState），它保存了系统中所有产生Insets的Window（InsetsSource）的状态列表，状态主要是指可见性以及产生Insets的window的区域大小；
• InsetsSourceConsumer 是用来消费特定InsetsSource，消费主要是指对产生Insets 的window即InsetsSource进行可见性控制以及播放动画，通过持有的window的Leash来实现，也就是mSourceControl（InsetsSourceControl）；
• 每个InsetsController会持有多个InsetsSourceConsumer，他持有一个InsetsSourceConsumers列表，SparseArray mSourceConsumers；
