1. 基础组件认识

大数据其实是对数据的分布式存储、分析运算，用于决策的一系列技术，所有组件环境一般用使用Linux系统部署。

1. HDFS

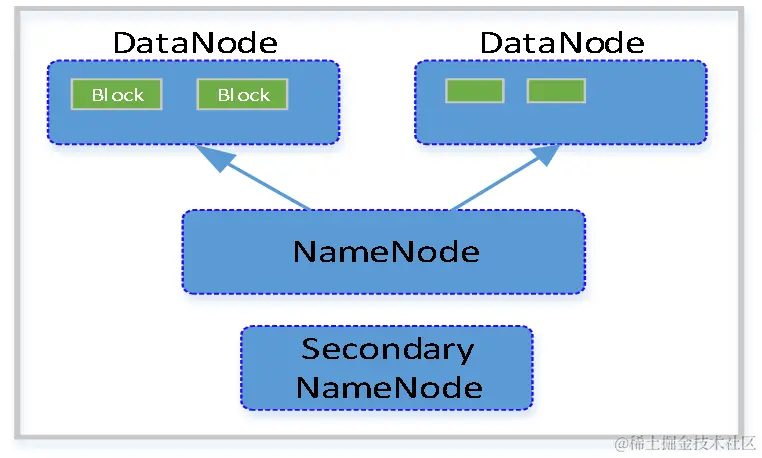

1）HDFS集群包括：NameNode和DataNode以及Secondary Namenode。

2）NameNode负责管理整个文件系统的元数据，以及每一个路径（文件）所对应的数据块信息。

3）DataNode负责管理用户的文件数据块，每一个数据块都可以在多个datanode上存储多个副本。

4）Secondary NameNode用来监控HDFS状态的辅助后台程序，定期获取HDFS元数据的快照。

2. HBase

一个用以储存结构化和非结构化数据的分布式列式存储数据库，数据储存在hdfs中，仅支持单维度查询且不支持sql语句。

3. Kafka

一个分布式、支持分区的（partition）、多副本的（replica），基于zookeeper协调的分布式消息系统。

4. Sqoop

主要用于Hadoop(Hive) 与传统数据库（MySql,Oracle）间的数据传递，底层通过Hadoop的MR计算导入导出。

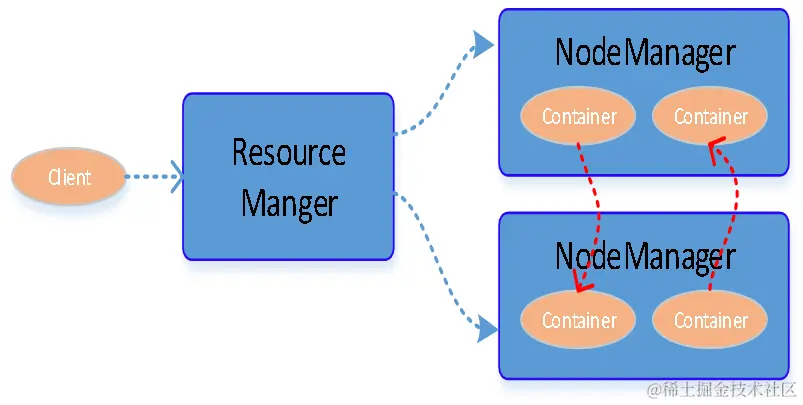

5. Yarn

负责调度数据分析运算所需要的资源、CPU、内存、磁盘空间等。

2. 数据异构技术栈

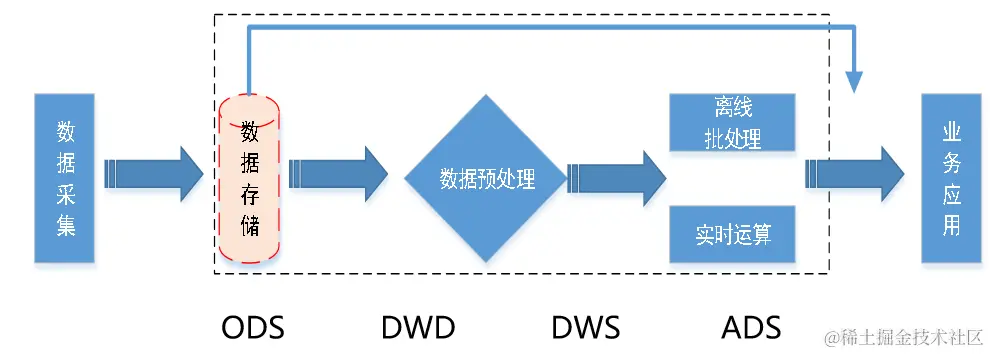

数据采集可以是web服务器埋点日志或通过工具采集输出到指定位置(数据库binlog监听) 。中间数据仓采用Spark离线批处理+FLink流式处理技术对业务数据进行加工清洗，处理结果聚合输出到外部快速查询数据库实现业务需求。

2.1 Spark组件栈

基于内存离线计算，计算速度快，解决批处理、结构化数据查询、流计算、图计算和机器学习业务场景。

Application由多个Job组成，Job由多个Stage组成，Stage由多个Task组成；基本数据结构：RDD（弹性分布式数据集）。

2.1.1 开发流程

1、创建sparksession实例：

SparkSession sparkSession = SparkSession.builder().appName("SparkUnionTable").getOrCreate();

2、加载数据源：（//此处以访问mysql为例）

Dataset<Row> dataset= sparkSession.read().option("driver", JDBC_Driver_Mysql).jdbc(Db_Store_URL, "XXX", db_store_pro)

3、数据集转换算子（数据转换方法）：

直接调用Spark SQL算子select、join、union、filter等操作；
转换成RDD调用Spark Core API进行RDD算子转换。

此处以RDD mapPartitions为例：将待处理的数据以分区为单位发送到计算节点进行处理。

JavaRDD<SgProductsIndex> javaRDD = WaProductRDD.mapPartitions(new FlatMapFunction<Iterator<SgProductsAttr>, SgProductsIndex>() {

@Override

public Iterator<SgProductsIndex> call(Iterator<SgProductsAttr> iterator) throws Exception {

       List<SgProductsIndex> resultList= new ArrayList<>();

       while (iterator.hasNext()) {

         SgProductsIndex sgProductsIndex = iterator.next();

        //此处对iterator遍历时,尽可能将实体做一次拷贝，避免对象引用地址重复导致数据异常

         SgProductsIndex newIndex = new SgProductsIndex();

         BeanUtils.copyProperties(newIndex, sgProductsIndex);

         //拷贝后再对newIndex进行操作........

         resultList.add(newIndex);
       }
       return list.iterator;
    }
});

4、数据输出：

dataset.write().mode(SaveMode.Append)

.option("driver", JDBC_Driver_Mysql)

.option("batchsize", 2000)

.option("isolationLevel", "NONE")

.jdbc(Db_Store_URL, Store_Product_Table, engineer_pro);

任务 提交：

spark-submit \

  --name store-scene-avg-price \

  --master yarn \

  --deploy-mode cluster \

  --driver-memory 2g \     --设置Driver进程的内存

  --num-executors 3 \      --各个工作节点上，启动相应数量的Executor进程

  --executor-cores 2 \     --每个Executor进程的CPU core数量

  --executor-memory 2g \   --每个Executor进程的内存

  --conf spark.executor.memoryOverhead=2g \

  --conf spark.debug.maxToStringFields=200 \

  --conf spark.yarn.maxAppAttempts=1 \

  --class com.scene.main.StoreSceneAvgPriceJob \

  store-scene-avg-price-1.0-SNAPSHOT.jar

spark.default.parallelism 处理RDD时设置每个stage的默认task数量（设置为总cores的2-3倍）

spark.sql.shuffle.partitions 处理SparkSQL Dataset时设置shuffle分区数（同上）

spark.storage.memoryFraction 设置RDD持久化数据在Executor内存中能占的比例，默认0.6

spark.shuffle.memoryFraction shuffle过程中进行聚合操作能够使用的Executor内存比例，默认0.2

任务 提交启动过程：

提交任务，Application首先被Driver构建DAG图并分解成Stage；
然后Driver向Cluster Manager申请资源（Yarn）；
Work Node启动Executor进程并向Driver申请任务；
Driver分配Task给Work Node，以Stage为单位执行Task，期间Driver进行监控；
Driver收到Executor任务完成的信号后向Cluster Manager发送注销信号；
Cluster Manager向Work Node发送释放资源信号；
Work Node对应Executor停止运行。

2.1.2 Dataset Join

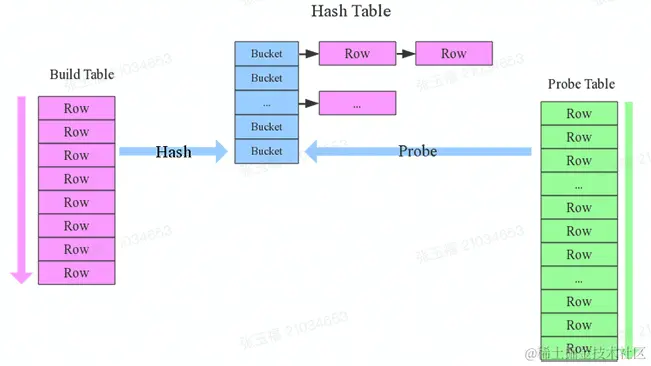

确定Build Table以及Probe Table：

Build Table使用join key构建Hash Table，而Probe Table使用join key进行探测，探测成功就可以join在一起，小表会作为Build Table，大表作为Probe Table。

构建Hash Table：

依次读取Build Table的数据，对于每一行数据根据join key进行hash，hash到对应的Bucket，生成hash table中的一条记录；

再依次扫描Probe Table的数据，使用相同的hash函数映射Hash Table中的记录，映射成功之后再检查join条件，如果匹配成功就可以将两者join在一起。

//在select时注意 as 使用方式

 /**

 * 获取门店列表

 */

Dataset<Row> mdSet = sparkSession.read()

        .jdbc(CommonConfig.Db_Store_URL, "xxx", db_store_pro)

        .selectExpr("xx as storeId", "xx as mdCode", "xx as mdName");


 /**

 * 店铺属性

 */

Dataset<Row> storeSet = sparkSession.read()

        .jdbc(CommonConfig.Db_Store_URL, "xxx", db_store_pro)

        .selectExpr("xx as storeId", "xx as storeCode", "xx as storeName");


//Dataset join过程注意去重（可在join-->select进行dropDuplicates操作）

Dataset<Row> dataSet = mdSet.join(storeSet,"storeId");

2.1.3 Spark-广播变量

广播变量不需要每个task带上一份变量副本，而是变成每个节点的executor拷贝一份副本，极大的减少了Executor的内存开销。

Map<Integer, Set<Integer>> cityStreetMap = new HashMap<>();


Broadcast<Map<Integer, Set<Integer>>> cityStreetBroadcast = javaSparkContext.broadcast(cityStreetMap);


Map<Integer, Set<Integer>> cityStreetMap = cityStreetBroadcast.getValue();

RDD不能作为广播变量传递。

在声明广播变量的时候，必须在driver端，因为javaSparkContext没有被序列化，是不能被发送到Executor端的。

2.1.4 Row、RDD、实体类转换

Dataset<Row> products

Dataset<SgProducts> productsDataset

JavaRDD<SgProducts> productRDD


//Row ---> 对象：确保对象中属性必须在Row中存在相应column

productsDataset = products.as(Encoders.bean(SgProducts.class))


//RDD ---> Row

Dataset<Row> productSet = sparkSession.createDataFrame(productRDD, SgProducts.class)

2.2 Flink组件栈

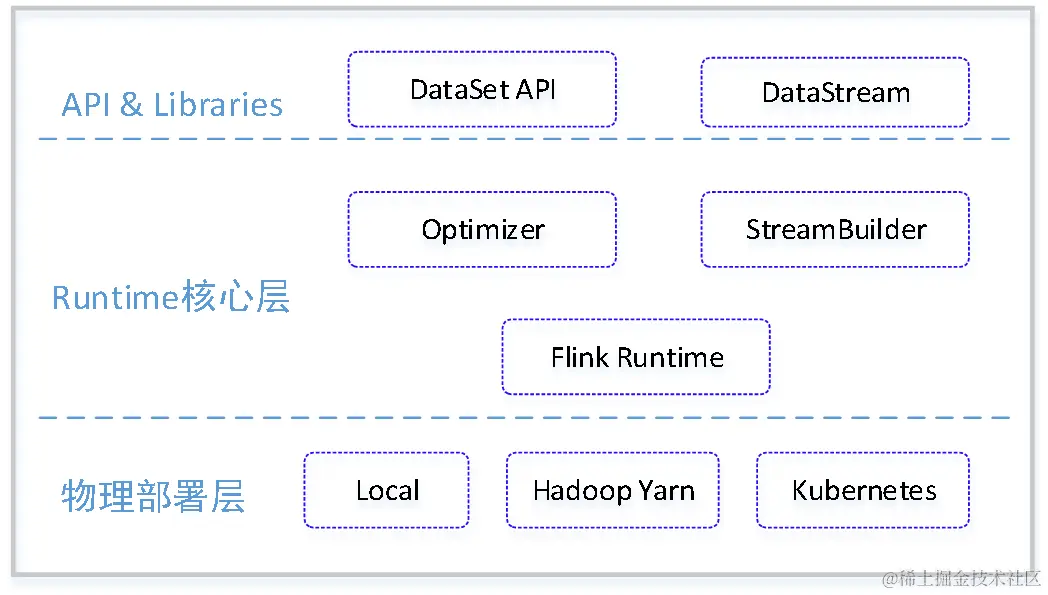

Flink是一种分布式处理引擎，对无界和有界数据流进行计算，由上往下依次分为API&Libraries层、Runtime核心层以及物理部署层。

2.2.1 程序数据流

1、获得执行环境execution environment

StreamExecutionEnvironment environment = StreamExecutionEnvironment.getExecutionEnvironment();


//设置checkpoint

environment.enableCheckpointing(10 * 60 * 1000);//每隔10min产生一次

CheckpointConfig checkpointConfig = environment.getCheckpointConfig();

checkpointConfig.setCheckpointingMode(CheckpointingMode.EXACTLY_ONCE); //确保一次语义

checkpointConfig.setCheckpointTimeout(60 * 1000);

2、加载初始数据源Source

//对接Kafka数据

KafkaSource<String> kafkaStoreSource = KafkaSource.<String>builder()

        .setBootstrapServers(CommonConfig.KAFKA_SERVERS_IP)

        .setTopics(CommonConfig.KAFKA_STORE_TOPIC)

        .setGroupId(CommonConfig.KAFKA_STORE_GROUP_ID)

        .setStartingOffsets(OffsetsInitializer.latest())

        .setValueOnlyDeserializer(new SimpleStringSchema()).build();

DataStream<String> dataStream= environment.fromSource(kafkaStoreSource, WatermarkStrategy.noWatermarks(), "Store Source")

        .setParallelism(CommonConfig.MIN_PARALLELISM_NUM)

3、输入各种转换算子Transformation

//采用Side Output 进行分流，向下游输出指定条件的数据

SingleOutputStreamOperator<JsonNode> singleOutPutStream = dataStream.map((MapFunction<String, JsonNode>) JsonUtil::str2SimplifyJsonNode)

        .process(new SplitTableStreamFunction())；


//使用getSideOutput 方法来获取不同 OutputTag 的数据进行后续算子

singleOutPutStream.getSideOutput(SplitTableStreamFunction.STORE_MD_TAG)

        .flatMap(new PrivateMdFunction())；

4、最终结果的输出Sink

//自定义输出sink

inputStream.addSink(new CustomSink())；


//启动任务

environment.execute("Application");

任务 提交：

flink run -m ${Mode} -yjm ${JobManagerMem} -ytm ${TaskManagerMem} -ys ${TaskSlot} -ynm ${ApplicationName} --class ${CLASS_NAME} ${JAR}

-m yarn-cluster 在yarn上运行独立的flink job

-s 每个TaskManager分配的任务槽数

-yjm 申请的JobManager的内存大小

-ytm 申请的每个TaskManager的内存大小

-ynm yarn application 显示的名称

--class 类名

2.2.2 Stream分流、合流

使用Fliter过滤接口可以进行拆分，遍历整个数据流获取相应的数据，这样性能很低，但是Flink不支持连续过滤。

采用Side Output 进行分流，Side-Output 可以以侧流的形式，向下游输出指定条件的数据、异常数据、迟到数据等等。

首先需要定义一个 OutputTag 来标识 Side Output，代表这个 Tag 要收集哪种类型的数据。

public static final OutputTag<JsonNode> OCO_STREET = new OutputTag<>("xxx", TypeInformation.of(JsonNode.class));


public static final OutputTag<JsonNode> STORE_PRODUCT = new OutputTag<>("xxx", TypeInformation.of(JsonNode.class));


public static final OutputTag<JsonNode> SG_STORE = new OutputTag<>("xxx", TypeInformation.of(JsonNode.class));


public static final OutputTag<JsonNode> STOCK = new OutputTag<>("xxx", TypeInformation.of(JsonNode.class));

使用下面几种函数来处理数据，在数据处理逻辑实现接口processElement()过程中将不同类型的数据存到不同的 OutputTag 中。

public void processElement(JsonNode jsonNode, Context context, Collector<JsonNode> collector) throws Exception {

    String tableName = jsonNode.get("table").asText();

    switch (tableName) {

        case "xxx":

            context.output(STOCK, jsonNode);

            break;

        case "xxx":

            context.output(SG_STORE, jsonNode);

            break;

    }

}

使用 getSideOutput 方法来获取不同 OutputTag 的数据进行后续算子操作。

DataStream<> stockStream = sideStream.getSideOutput(ProductStoreProcessFunction.STOCK);

DataStream<> sgStoreStream = sideStream.getSideOutput(ProductStoreProcessFunction.SG_STORE);

Union、Connect

Union可以将两个或多个同数据类型的流合并成一个流。
Connect可以用来合并两种不同类型的流。
Connect合并后，可用map中的CoMapFunction或flatMap中的CoFlatMapFunction来对合并流中的每个流进行处理。

2.2.3 窗口Windows

流处理中的聚合操作不同于批处理，因为数据流是无限，无法在其上应用聚合，所以通过限定窗口(window)的范围来进行流的聚合操作。

Windows是处理无限流的核心，将流分成有限大小的”数据存储桶“。

一般会分两类：

1、键控流：

.keyBy(...) <- keyed versus non-keyed windows

.window(...) <- required: "assigner"

.reduce/aggregate/fold/apply() <- required: "function"

2、非键控流：

.windowAll(...)

.reduce/aggregate/fold/apply() <- required: "function"

二者的区别是：对键控流的keyBy(…)调用window(…)，而非键控流则是调用windowAll(…)。

TimeWindow：窗口是左闭右开的

1、Event Time：事件时间是每个事件在其生产设备上发生的时间。

2、Processing Time：处理时间是指正在执行相应算子操作的机器的系统时间，默认的时间属性就是Processing Time。

滚动窗口：

.window(TumblingProcessingTimeWindows.of(Time.seconds(5)))

滑动窗口：

.window(SlidingProcessingTimeWindows.of(Time.seconds(5), Time.seconds(3)))

会话窗口

.window(ProcessingTimeSessionWindows.withGap(Time.seconds(10)))

2.2.4 Flink数据性能

常见性能问题：

JSON序列化和反序列化
数据倾斜 --- 影响系统的吞吐
频繁的GC ---内存或比例分配不均
大窗口 --- 窗口size大、数据量大或者滑动窗口step大
存在低速系统频繁交互

基于上述性能问题的定位口诀：一压二查三指标，延迟吞吐是核心。时刻关注资源量 , 排查首先看GC。

反压：通常最后一个被压的subTask下游就是瓶颈之一；
checkpoint时长：checkpoint时长可以在一定程度影响Job吞吐；
核心指标：延迟指标和吞吐；
资源利用率：合理分配资源，提高利用率。

（1）看反压（backpressure） ：最后一个反压的 Subtask，其下游就是反压的源头，即 job 的瓶颈。

通过 Flink Web UI 自带的反压监控面板；

Flink Web UI 的反压监控提供了 SubTask 级别的反压监控，要采集所有 Task 的栈信息，得到线程被阻塞在请求的频率。默认配置下，这个频率在 0.1 以下则为 OK，0.1 至 0.5 为 LOW，而超过 0.5 则为 HIGH。

通过 Flink Task Metrics。

监控反压时会用到的 Metrics 主要和 Channel 接受端的 Buffer 使用率有关，最为有用的是以下几个 Metrics, outPoolUsage占用率很高，则表明它被下游反压限速了；inPoolUsage占用很高，则表明它将反压传导至上游。

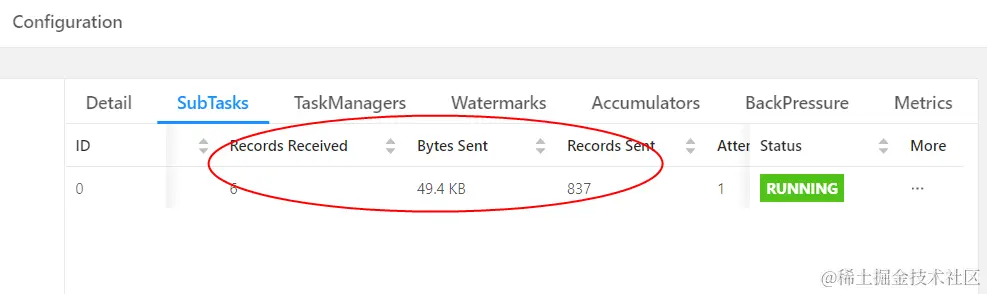

在实践中，很多情况下的反压是由于数据倾斜造成的，这点我们可以通过 Web UI 各个 SubTask 的 Records Sent 和 Record Received 来确认。

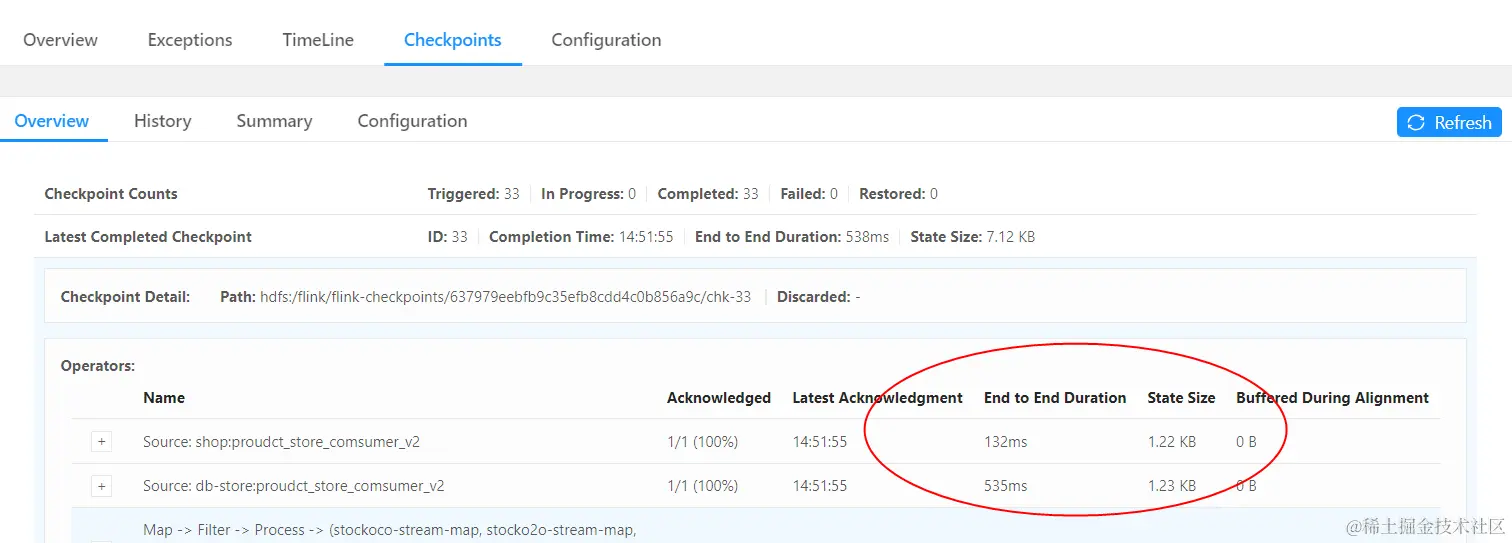

另外 Checkpoint detail 里不同 SubTask 的 State size 也是分析数据倾斜的有用指标。

2.2.5 自定义Sink

FLink内置支持连接器：Apache Kafka、Elasticsearch、Hadoop文件系统、RabbitMQ、Apache ActiveMQ、Apache Flume、Redis。

Flink自定义Sink需要继承RichSinkFunction类，主要重写三个方法，分别为：open()，invok()，close()。

public class CustomSink extends RichSinkFunction<String> {

    /**
     * 在创建sink时候只调用一次，用于初始化一些资源配置，譬如创建了JDBC、Redis的连接
     */

    @Override

    public void open(Configuration parameters) throws Exception {
        super.open(parameters);
    }

    /**
     * invoke方法是sink数据处理逻辑的方法，在每次有数据流入时都会调用
     * value参数即为流中的数据元素，与RichSinkFunction<String>中的泛型对应
     * context为一些上下文信息
     */

    @Override

    public void invoke(String value, Context context) throws Exception {

        //具体数据处理逻辑
    }

    /**

     * close()方法用于关闭sink时调用，一般用于释放资源
     */

    @Override

    public void close() throws Exception {

        super.close();

    }

}
