基于UPnP协议_cling开源库实现分析

简介

Cling

Cling类库是由Java实现的DLNA/UPnP协议栈。基于DLNA/UPnP可以开发出类似多屏互动、资源共享、远程控制等功能的应用，通过Android应用管理一个或多个设备，将音频、视频、图片推送到指定设备显示、播放。

UPnP的实现类库有很多，如CyberGarage、Platinum UPnP、libupnp等一些开源库，例如：

• Platinum UPnP，基于C++开发，可以支持Windows，iOS，Android等平台，XBMC就是使用的此库。
• Cling，基于Java开发，也是后续要介绍的，市面上很多支持DLNA功能的App都是使用的此库，如BubbleUPnP。

Cling基本使用

Cling库包括两个模块：

• Cling Core

  • 核心类库，基于UDA1.0，实现了定义服务、设备发现，通过ControlPoint发送指令等UPnP的基本功能；

• Cling Support

  • 顾名思义该包为Cling中一些功能的扩展，如：ConnectionManager Service、AVTransport Service、RenderingControl Service以及LastChange；

Android平台基本使用

以Android平台创建UPnP服务并顶用相关的控制方法介绍Cling的基本使用：

UPnP协议支持Android设备作为Control Point和UPnP Device两种设备类型；

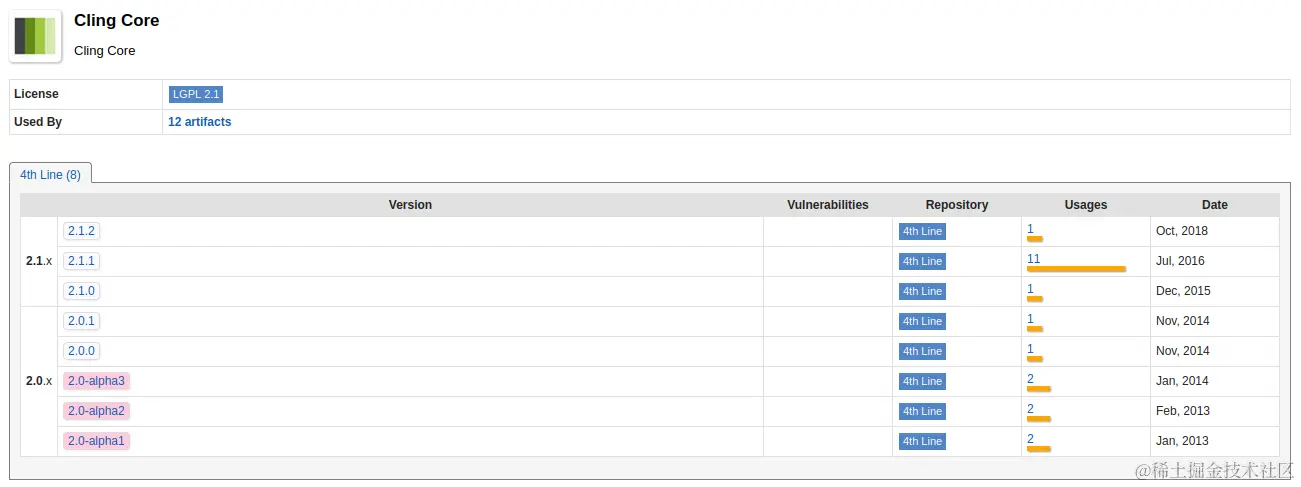

版本迭代

Cling Core和Cling Support两个模块的迭代最新的为2018年，Cling目前已停止维护，Cling提供了源码，开发人员可以自己维护和扩展功能；

总体设计

概述

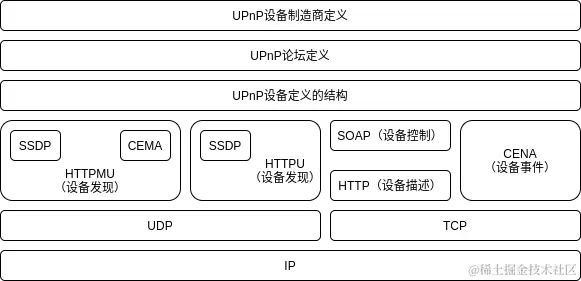

UPnP协议：

Cling作为UPnP协议栈，其主旨即是在设备的发现、控制等过程中对不同的协议及内容进行处理。UPnP协议栈由多个层组成，Cling只关心底层的TCP/IP协议以及包含SSDP（简单设备发现协议）、SOAP（简单对象访问协议）、GENA（一般事件通知协议）协议的层；

使用场景

以一个简单的设备使用场景为例：

使用场景：用户将手机A中的媒体内容播放到电视B上，前提：A、B在同一个局域网中。

• A加入到多播组中，建立MulticastSocket监听多播信息；
• A向多播发出M-SEARCH报文；
• B获取多播的报文，判断是否符合条件，若符合向多播地址回应OK报文，报文中包含description URL；
• A监听多播获取到相关报文，并通过URL获得设备描述信息；
• A通过AVTransport Service将媒体内容推送到B并播放；

在整个过程中A通过Cling既充当了DMC又作为DMS，而B作为DMR播放媒体内容；

流程图

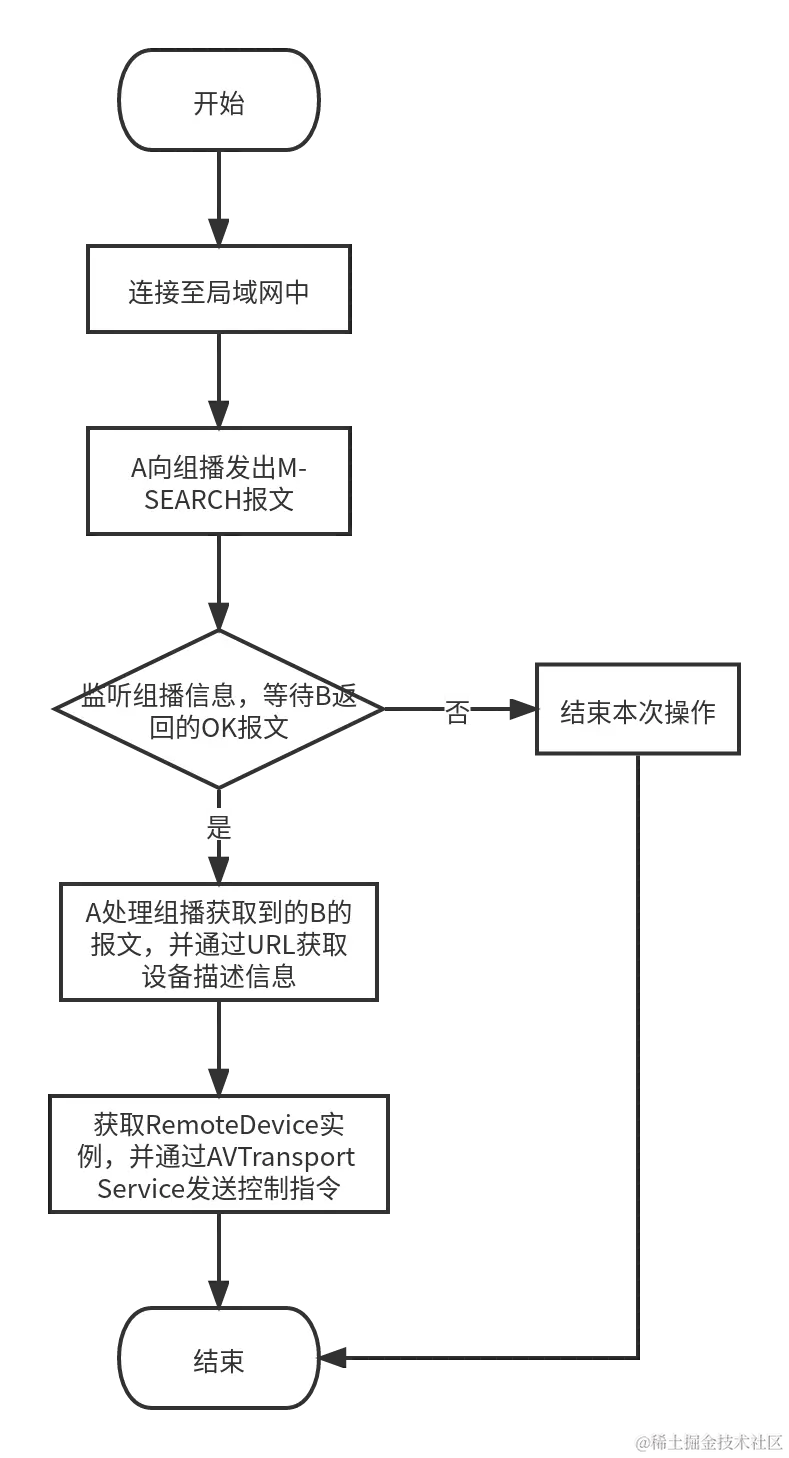

设备发现及控制流程

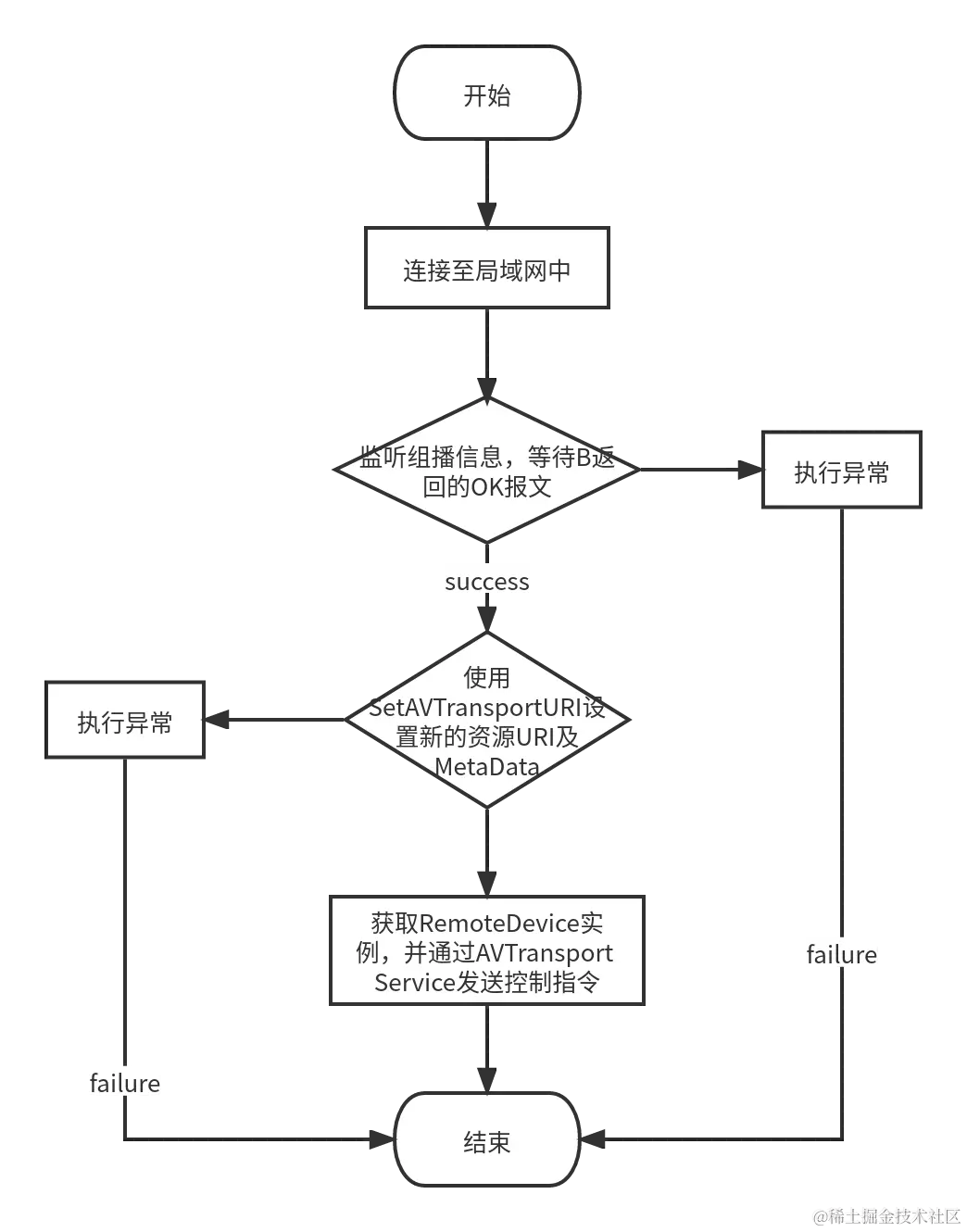

媒体播放流程

详细涉及

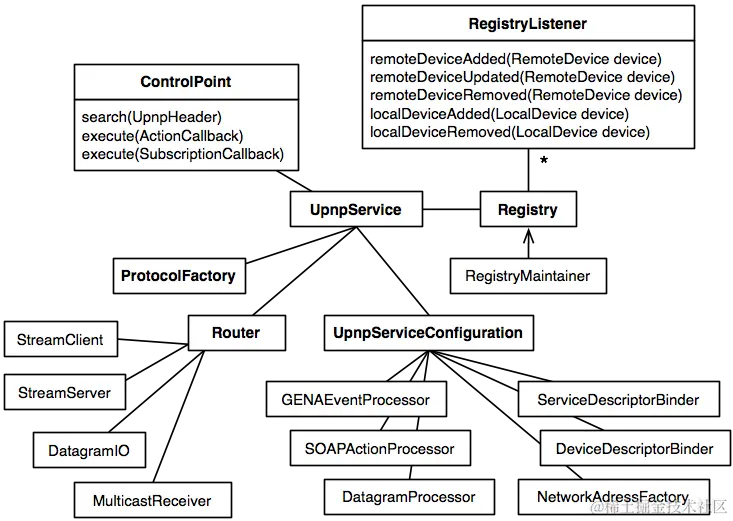

类图

类详解

0. ControlPoint：异步执行网络搜索、操作、事件订阅的统一接口，后面的所有操作都要用到它；
1. RegistryListener：注册表监听器，用于监听所有类型的Device的新增、删除和更新；
2. Registry：UPnP协议栈的核心，追踪设备和资源；
3. AndroidUpnpService：Android侧UPnP协议服务，其中包含了registry以及ControlPoint等；
4. ProtocolFactory：UPnP协议工厂，工厂创建可执行的协议基于接收到的UPnP消息，或者本地设备/搜索/服务的元数据；
5. Router：网络传输层接口，疯转传输层，为上层提供方法来发送UPnP流（HTTP）和发送UDP数据报，还有局域网广播；
6. StreamClient：发送TCP流请求消息的服务；
7. StreamServer：接收TCP流的服务，每个IP一个，该服务在一个套接字上监听TCP连接；
8. DatagramIO：接收单播和发送UDP数据报的服务，每个IP绑定一个，该服务在一个套接字上监听UDP单播数据报，监听循环在run()中开始，任何接收的数据报然后被转化为IncomingDatagramMessage，然后被Router.received()处理；
9. MulticastReceiver：接收UDP数据报广播的服务，每个网络接口一个，该服务在一个套接字上监听UDP数据报，监听循环在run()中开始，任何接收的数据报然后被转化为IncomingDatagramMessage，然后被Router.received()处理；
10. UpnpServiceConfiguration：UPnP协议配置参数；
11. GENAEventProcessor：GENA事件处理器；
12. SOAPActionProcessor：完成UPnP SOAP和动作请求的互相转换；
13. DatagramProcessor：数据报处理器；
14. ServiceDescriptorBinder：远程Service描述文档解析类；
15. DeviceDescriptorBinder：远程Device描述文档解析类；
16. NetworkAddressFactory：网络地址工厂类；

流程源码分析

UpnpRequest讲解

首先我们通过上一章的UPnP协议分析可知，client和server之间的数据包请求类型，这些类型定义在UpnpRequest.java中：

public class UpnpRequest extends UpnpOperation {
​
    public static enum Method {
​
        GET("GET"),
        POST("POST"),
        NOTIFY("NOTIFY"),
        MSEARCH("M-SEARCH"),
        SUBSCRIBE("SUBSCRIBE"),
        UNSUBSCRIBE("UNSUBSCRIBE"),
        UNKNOWN("UNKNOWN");
​
        private static Map<String, Method> byName = new HashMap<String, Method>() {{
            for (Method m : Method.values()) {
                put(m.getHttpName(), m);
            }
        }};
​
        private String httpName;
​
        Method(String httpName) {
            this.httpName = httpName;
        }
​
        public String getHttpName() {
            return httpName;
        }
​
        public static Method getByHttpName(String httpName) {
            if (httpName == null) return UNKNOWN;
            Method m = byName.get(httpName.toUpperCase(Locale.ENGLISH));
            return m != null ? m : UNKNOWN;
        }
    }
​
    private Method method;
    private URI uri;
​
    public UpnpRequest(Method method) {
        this.method = method;
    }
​
    public UpnpRequest(Method method, URI uri) {
        this.method = method;
        this.uri = uri;
    }
​
    public UpnpRequest(Method method, URL url) {
        this.method = method;
        try {
            if (url != null) {
                this.uri = url.toURI();
            }
        } catch (URISyntaxException e) {
            throw new IllegalArgumentException(e);
        }
    }
​
    public Method getMethod() {
        return method;
    }
​
    public String getHttpMethodName() {
        return method.getHttpName();
    }
​
    public URI getURI() {
        return uri;
    }
​
    public void setUri(URI uri) {
        this.uri = uri;
    }
​
    @Override
    public String toString() {
        return getHttpMethodName() + (getURI() != null ? " " + getURI() : "");
    }
}

这个类主要是用于定义request的，里面包含了request需要定义的属性值，我们主要关注request的METHOD的类型，有NOTIFY、GET、POST等一系列的method；

Router讲解

在讲解UPnP工作流程之前，我们需要先了解cling中的一个类，这个类控制了下面所有的逻辑：Router.java；

public interface Router {
​
    public UpnpServiceConfiguration getConfiguration();
​
    public ProtocolFactory getProtocolFactory();
​
    boolean enable() throws RouterException;
​
    boolean disable() throws RouterException;
​
    void shutdown() throws RouterException ;
​
    boolean isEnabled() throws RouterException;
​
    void handleStartFailure(InitializationException ex) throws InitializationException;
​
    public List<NetworkAddress> getActiveStreamServers(InetAddress preferredAddress) throws RouterException;
​
    public void received(IncomingDatagramMessage msg);
​
    public void received(UpnpStream stream);
​
    public void send(OutgoingDatagramMessage msg) throws RouterException;
​
    public StreamResponseMessage send(StreamRequestMessage msg) throws RouterException;
​
    public void broadcast(byte[] bytes) throws RouterException;
​
}
​

数据传输层接口，负责接收和发送UPnP和UDP消息，或者将接收到的数据流广播给局域网内的其他设备，是数据收发处理的核心类，实现类为RouterImpl。

其中包括了几个方法，我们现在看一下这几个方法的作用：

方法名	方法解释	备注
enable()	1.得到配置中的NetworkAddressFactory，其目前实现为NetworkAddressFactoryImpl； 2.调用startInterfaceBasedTransports()为NetworkAddressFactory中的每个网络接口绑定一个多播接收器MulticastReceiver，用来监听多播地址，并处理获取到的数据，key-value形式存储在multicastReceivers中； 3.调用startAddressBasedTransports为NetworkAddressFactory的每个地址绑定一个StreamServer和DatagramIO，监听并进行数据处理。key-value形式存储在streamServers中； 4.创建一个StreamClient用于发送TCP消息；	通过可重入锁写锁控制启动和停止的并发
desable()	停止StreamClient； 停止StreamServers中每个StreamServer； 停止MulticastReceivers中的每个MulticastReceiver； 停止DatagramIOs中每个DatagramIO；	通过可重入锁写锁控制启动和停止的并发
getActiveStreamServers()	根据preferredAddress得到活跃的StreamServer，如果preferredAddress对应的StreamServer存储且活跃则返回，否则返回当前所有活跃的StreamServer
received()	根据消息类型得到协议并执行
send(StreamRequestMessage msg)	通过StreamClient发送TCP包；
send(OutgoingDatagramMessage msg)	send()方法向所有DatagramIO发送UDP包；
broadcast()	向所有DatagramIO广播发送数据

Router接口类，实现类为RouterImpl，RouterImpl的创建在AndroidUpnpServiceImpl的onCreate()方法中创建；

后续拆解分析流程；
