一文读懂UML类图

初级目标(沟通与交流):更清晰、更有效地进行沟通和交流。以通过 UML 图理解系统的设计和架构。终极目标(设计与规划):项目开始阶段对系统进行设计和规划,一种直观的方式来展示系统的结构

一、概念

UML（Unified Modeling Language）类图是一种用于描述系统中类与类之间关系的图形化表示方法。它是面向对象软件开发的一种标准建模语言，被广泛应用于软件工程领域。

UML类图用于显示类、接口、关联、依赖、继承、实现等元素之间的关系，以及它们的属性和方法。它是软件设计阶段中的一种重要工具，可以帮助开发者更清晰地理解和交流系统的结构与设计。

元素	关系
类（Class）	用矩形表示，包括类名、属性和方法。类名位于顶部，属性和方法分别列在中间和底部。
接口（Interface）	用矩形表示，类似于类，但没有实现的方法。
关联（Association	用一条连接两个类的直线表示，表示两个类之间的关系。
依赖（Dependency）	用带箭头的虚线表示，表示一个类依赖于另一个类，但不拥有对方。
继承（Inheritance	用带空心三角形的实线表示，表示一个类继承了另一个类的属性和方法。
实现（Realization）	用带空心三角形的虚线表示，表示一个类实现了一个接口。
聚合（Aggregation）	用带空心菱形的实线表示，表示一个类包含了另一个类的实例，但两者之间的关系不是强依赖的。
组合（Composition）	用带实心菱形的实线表示，表示一个类包含了另一个类的实例，两者之间的关系是强依赖的。
泛化关系（Generalization	继承关系的一种特殊形式，用带空心箭头的实线表示。
关联类（Association Class）	表示关联关系中的类，通常用一个小矩形连接在关联线上。

解释:

类名： 类名通常位于矩形的顶部。这是表示类的标识符，用于唯一标识该类。
属性： 属性是类的特征或状态信息，通常位于矩形的中部。它们以属性名:类型的形式表示，如 name : String 表示具有名为name的属性，类型为String。
方法： 方法是类的行为或操作，通常位于矩形的底部。它们以方法名(参数列表):返回类型的形式表示，如 getName() : String 表示具有名为getName的方法，无参数，返回类型为String。
可见性标识符： 在类的属性和方法前可以添加可见性标识符，用于指定属性或方法的访问权限。常用的可见性标识符包括 +（public）、-（private）、#（protected） 等。

解释:

UML类图中的抽象类可以通过斜体字、斜杠和 <<abstract>> 标记来表示，以区分它们与普通类。

解释:

UML类图中的接口可以通过带有<<interface>>标记的小矩形来表示，以区分它们与普通类和抽象类。

解释:

示例也表示了一个名为 MyPackage 的包，里面包含了两个类 Class1 和 Class2。

在UML类图中，表示类之间关系的线条称为关联线，它们描述了不同类之间的连接和交互方式。以下是一些常见的类之间关系及其表示方式：

关联关系（Association）是UML类图中用于表示类之间的连接关系的一种基本关系类型。它描述了一个类对象与另一个类对象之间的关联，通常用于描述不同类之间的交互方式。关联关系可以是单向的或双向的，可以表示为实线或箭头。如果是双向关联，通常会在两侧都画箭头。

表示一个类依赖于另一个类。通常用虚线箭头表示。

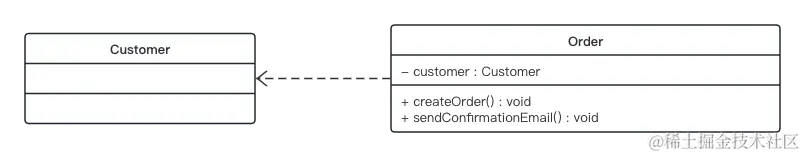

如图:

Order 类中包含了一个名为 customer 的属性，它的类型是 Customer 类。
Order 类中的方法 createOrder 和 sendConfirmationEmail 可能会使用到 Customer 类的一些功能，因此存在依赖关系。
这里的依赖关系是单向的，从 Order 到 Customer。
