形状骨架（Shape skeletons）

CNN 对于上面图片的分辨由 简单 -> 难

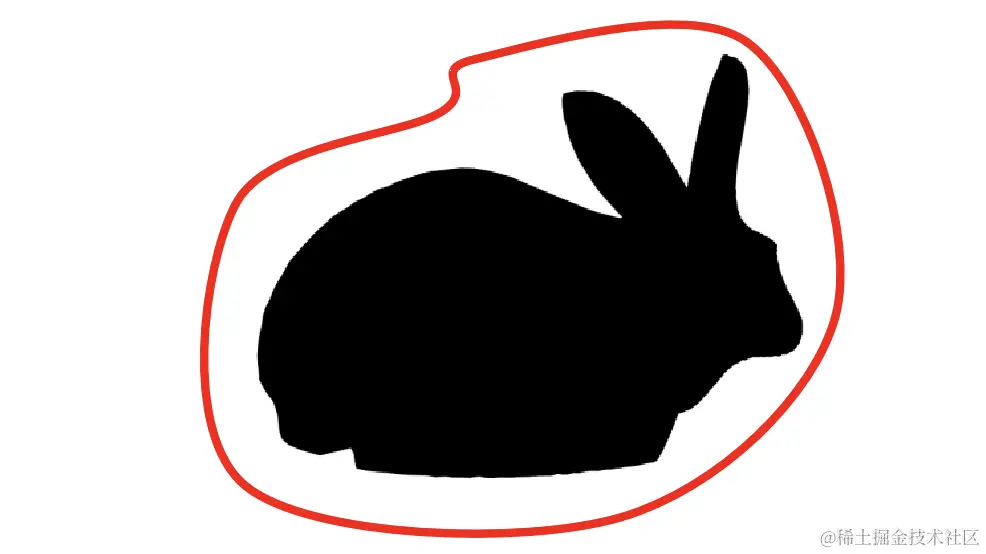

形状（Shape）

二维形状的模型通常基于以下两种情况之一：

• 形状的边界轮廓（线段、角度）
• 形状的内部结构（分支）

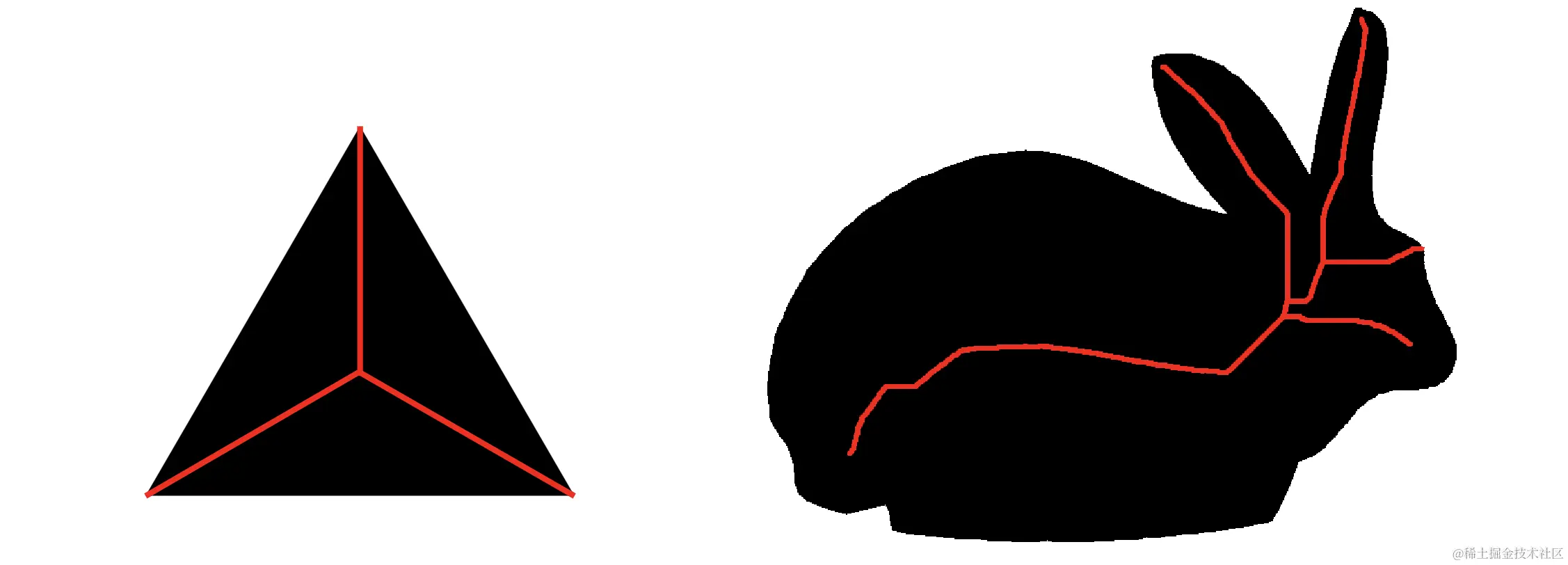

拓扑骨架（Topological skeleton） = 形状的最薄版本形状

由与形状边界等距离的线组成与形状边界等距的线

几何描述（Geometrical description）

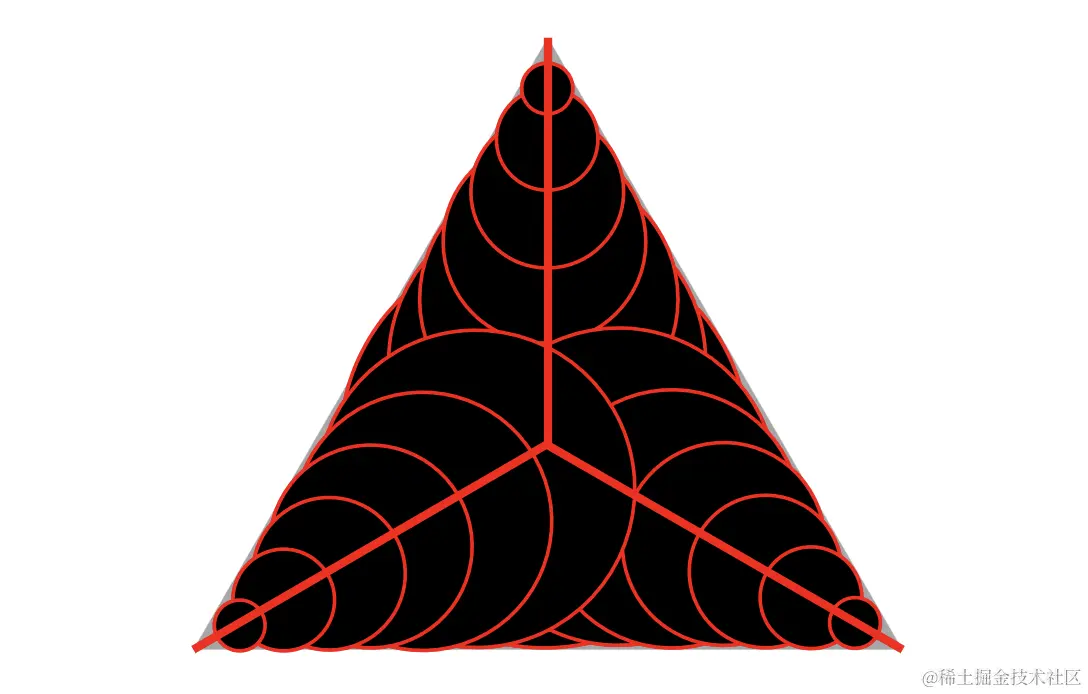

• "骨架点"是位于形状的中轴线上的点。
• 中轴线由所有在形状边界上有多个最近点的点组成。
• 想象一下，试图在形状内部放置一个最大的圆，而这个圆在一个地方不接触边界。这个圆的中心会位于骨架上。
• 如果你用一个圆形的刷子画这个形状，并且刷子总是调整到最大的大小，而不在一个地方接触形状的边界，刷子的中心所取的路径将描述骨架。

骨架化算法（Skeletonisation algorithm）

• 草火变换（Grassfire transform）：这是一个用于收缩或瘦化形状的算法。想象一下在形状的边界上点燃一场火，并让它向内燃烧。随着火焰向内燃烧，它会瘦化形状，每个部分燃烧的速率与其距离边界的距离成正比。
• 距离计算：对于形状内的每一个像素，都会计算到形状最近边界的距离。这基本上创建了一个距离地图。
• 距离地图中的峰值：这个距离地图中的峰值或最高值代表了形状的骨架。这些是在形状内任何给定位置距离边界最远的点。

骨架表示法（Skeleton representation）

• 骨架及其到边界的距离：通过每个骨架像素到边界的距离，我们可以得到一个形状的紧凑且可逆的表示。这种表示方式可以让我们完整地重建原始的形状。

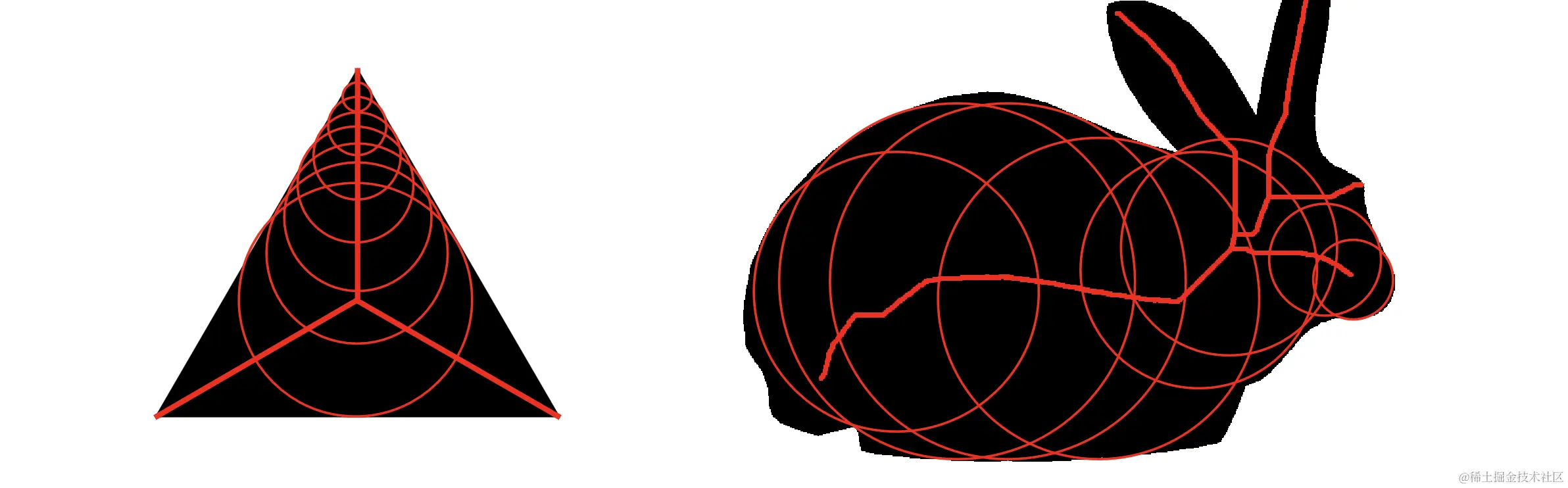

• 骨架的“膨胀（inflate）” ：为了重建形状，可以在每个骨架像素处放置一个圆盘。这个圆盘的半径是该像素到形状边界的距离。

应用：形状识别（Shape recognition）

• 转化为图形：形状骨架可以轻易地转化为图形表示。在这里，一个图是由节点（顶点）和边组成的。骨架点成为节点，它们之间的连通性定义了边。
• 利用图形表示进行匹配：一旦形状被表示为图形，就可以使用各种基于图的算法来进行如形状匹配和姿势识别等任务。形状匹配涉及比较一个形状与另一个形状，以确定它们的相似性或差异。同样，姿势识别确定了一个形状的方向或位置，这在机器人技术或人体姿态检测等领域特别有用。

应用：从2D到3D

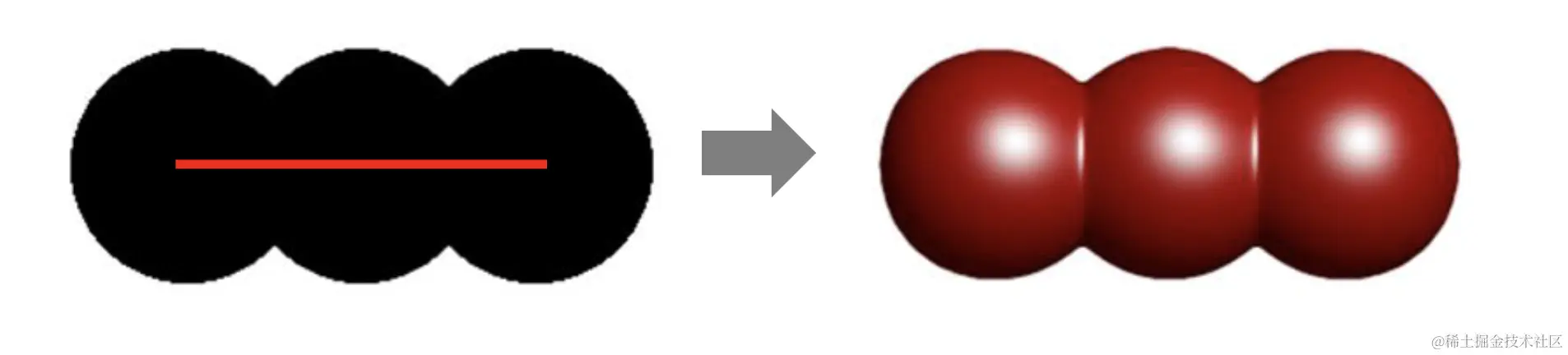

• 使用形状骨架作为基础：形状骨架也可以用作简单3D模型的基础。与其使用圆盘“膨胀”，不如使用球体来“膨胀”。

骨架的缺点（Drawbacks to skeletons）

• 形状必须从背景中分割出来：为了得到一个形状的骨架，首先必须确保该形状已经从背景中正确分割出来。如果分割不准确，得到的骨架也可能是不准确的。
• 形状边界的微小变化会导致骨架的大变化：形状的边界如果有细微的变化，可能会导致骨架有很大的变化。这意味着骨架可能对边界的噪声或微小变动非常敏感。

小结

• 骨架表示法很适合模拟具有骨架状结构的形状：这些形状通常具有中心轴线或主要结构线。
  • 人类/动物形象：例如人体或动物的身体结构，它们的骨架可以反映其基本姿势和结构。
  • 书写字符：很多书写的字符，特别是手写的，可以通过其骨架来识别和分类。
  • 路径/网络：例如城市道路、血管等，它们的网络结构可以通过骨架来简化和表示。

轮廓表示法（Contour representations）

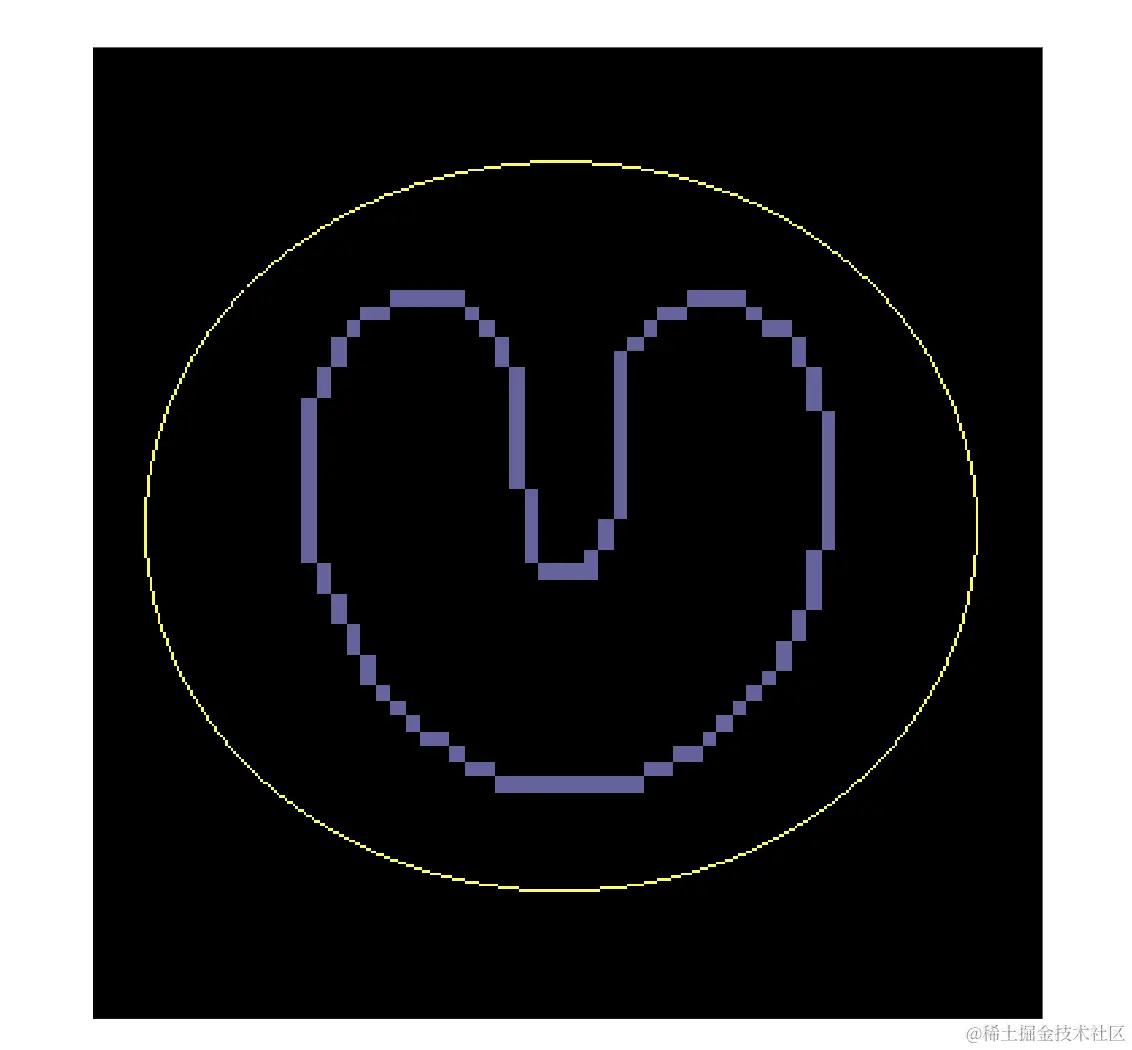

主动轮廓模型（蛇模型）(Active contours (snakes))：

• 参数化模型：该模型可以自适应地拟合到物体的边界。
• “收缩包裹（Shrink wraps）”物体：这个模型就像是紧紧包裹在物体周围的薄膜，以捕捉物体的形状。

主动轮廓算法（Active contour algorithm）：

• 初始化轮廓：首先在物体边界的外部初始化一个轮廓。

• 每一步的操作：在每个步骤中，允许轮廓上的每个点在任何方向上移动1个像素。

• 移动以最小化损失（或能量）函数： $E_{\text{total}} = \alpha E_{\text{elasticity}} + \beta E_{\text{stiffness}} + E_{\text{edge}}$

  • 其中，α 和 β 是权重系数，它们控制弹性和刚性的相对重要性。$E_{\text{elasticity}}$,$E_{\text{stiffness}}$ 和 $E_{\text{edge}}$ 分别代表轮廓的弹性、刚性和边缘对应的能量。

• 重复直至损失不再变化：继续上述过程，直到损失函数的值不再发生显著变化。

应用：分割

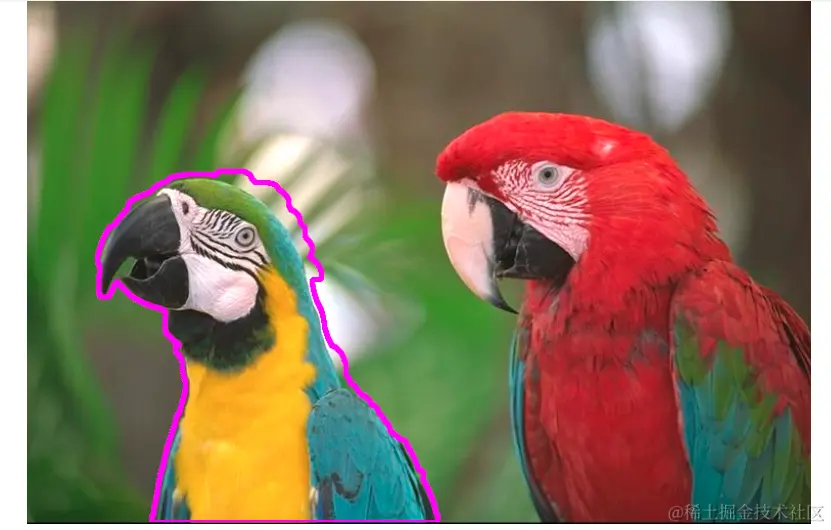

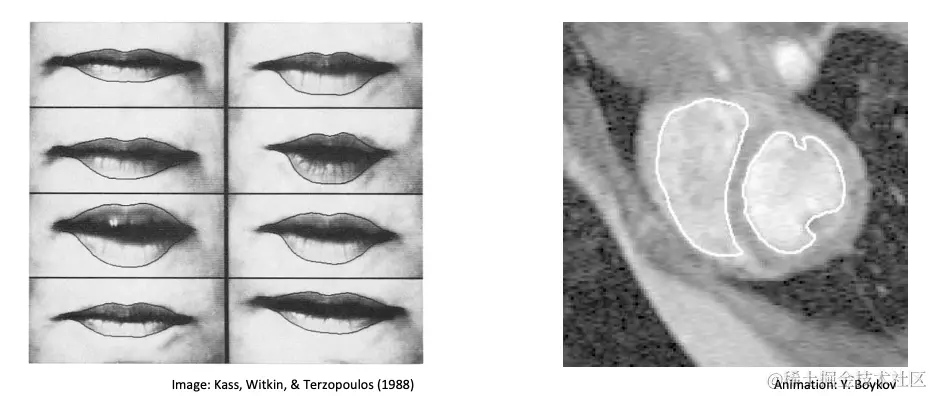

活动轮廓常用于分割和追踪，特别是在医学图像分析中。

主动轮廓的缺点 (Drawbacks)

• 需要初始化（通常来自人工标注者）
• 可能不正确地适应形状
  • 在弹性/平滑性和边缘匹配之间存在权衡
  • 可能无法适应复杂形状中的凹面
  • 在复杂背景中难以检测形状。

小结

• 活动轮廓拟合形状边界：
• 尝试找到一个既与边缘匹配得很好又相对简单（平滑、紧凑 compact）的最佳形状。
• 对于具有均匀外观的物体、移动的物体的分割效果很好。

面部模型（Face Models）

开发一个可以很好地表示所有可能形状的通用模型是很困难的。 但是，可以为特定的形状类别开发参数模型。 人脸是被广泛研究的形状类别之一。

面部特征（Eigenfaces）

• 如果人脸对齐，像素的亮度值就足够捕捉人脸的形状。
• 基于像素的简单模型：面部特征。

算法

• 每张脸都被表示为一个向量，指向平均脸部图像。
• 通过对脸部向量进行主成分分析（PCA）得到脸部形状的参数。

A. 代表一个单独的人脸，也就是我们想要分析或表示的目标脸部。

B. 这是从数据集中得到的，该数据集包括了多张人脸。这张脸代表了数据集中所有脸部的平均特征，通常被称为"平均脸"。

C. 这是从685张脸部图像中计算得出的平均脸。它捕获了最常见的脸部特征，但可能缺乏个体之间的区别。

D. 是脸部B与平均脸C之间的差异向量。通过从平均脸中减去特定的脸部，我们可以得到一个向量，它表示这个特定脸部与平均脸之间的差异。这个差异可以用于识别或分类脸部。

问题：我们通常不能假设面部始终保持一致的对齐（或一致的光照）?

所以为了在真实世界条件下建模面部，我们需要能够考虑形状/姿势的模型。

主动外观模型（Active Appearance Models）

• 在每张图像中标记对应的地标点。
• 将图像变形到平均形状以获得无形状的纹理。

通过 PCA（主成分分析）获取“形状”、“纹理”以及“外观”（形状+纹理）参数。

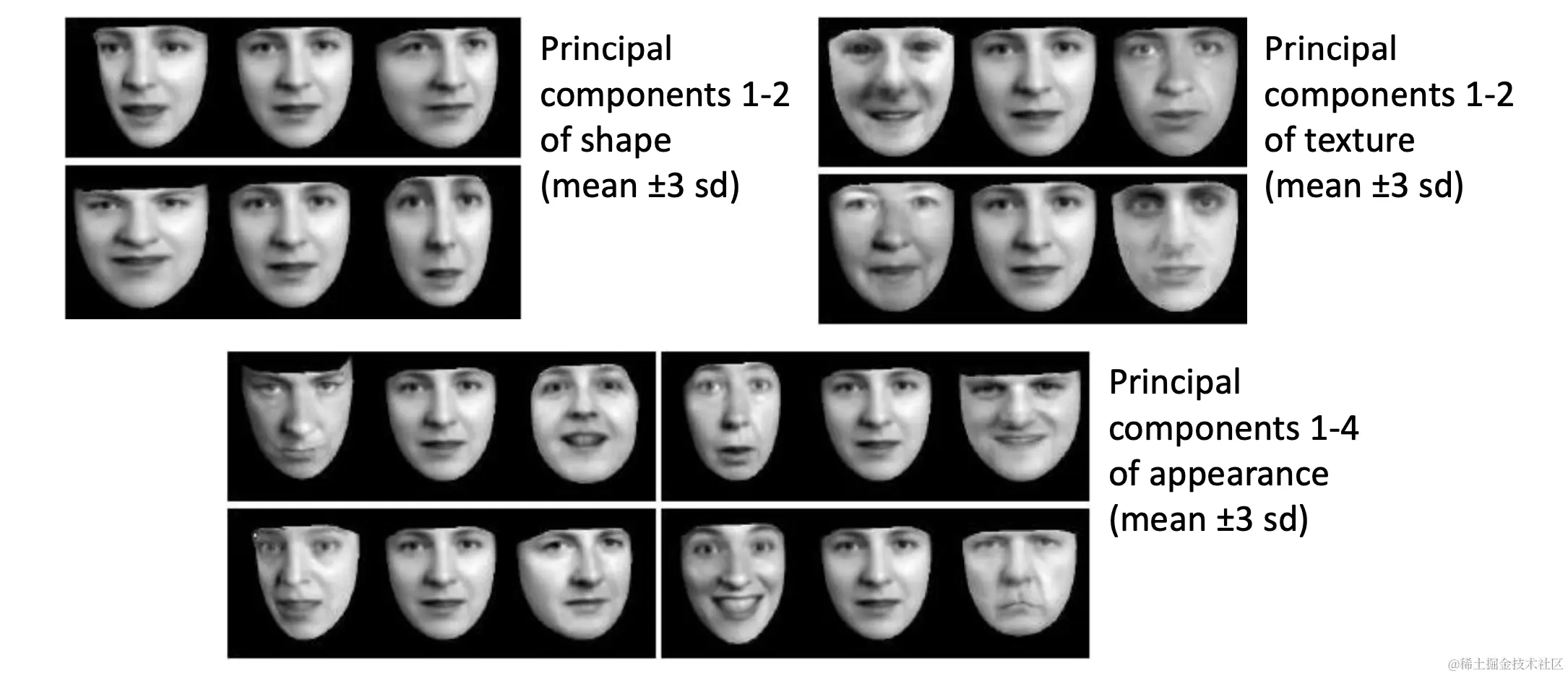

• “形状”的主成分1-2（mean ±3 sd）：展示了基于 形状 的变化，表明了面部结构的主要差异。
• “纹理”的主成分1-2（mean ±3 sd）：展示了基于 面部纹理或色彩 的变化，表明了皮肤纹理或颜色的主要差异。
• “外观”的主成分1-4（mean ±3 sd）：这是 形状和纹理 组合在一起的效果，展示了面部外观的综合变化。

为了将模型适应新的面部，使用梯度下降法来最小化模型与图像之间的差异。 应用：面部合成，面部分割。

• 主动外观模型分离形状和纹理。
  • 允许对齐面部特征，即使图像未对齐。

问题：当形状使用2D轮廓来表示。

• 无法区分面部形状与姿势。
• 无法区分表面颜色与光照。

3D 面部模型

• 活动外观模型的3D版本：可变形的3D网格 + 纹理映射。
• 参数基于大型3D数据集的主成分分析（PCA）。

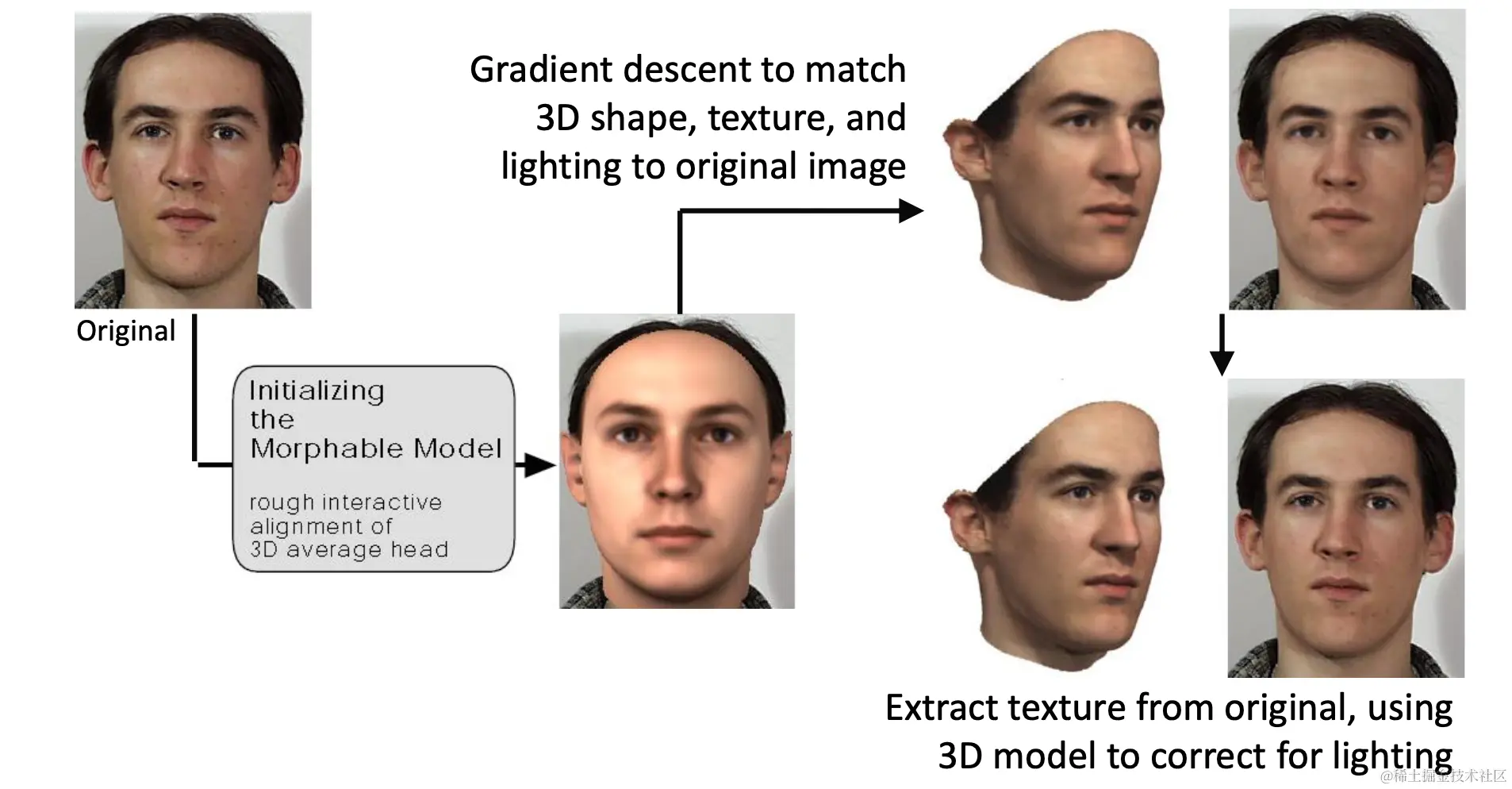

3D面部匹配（3D face matching）

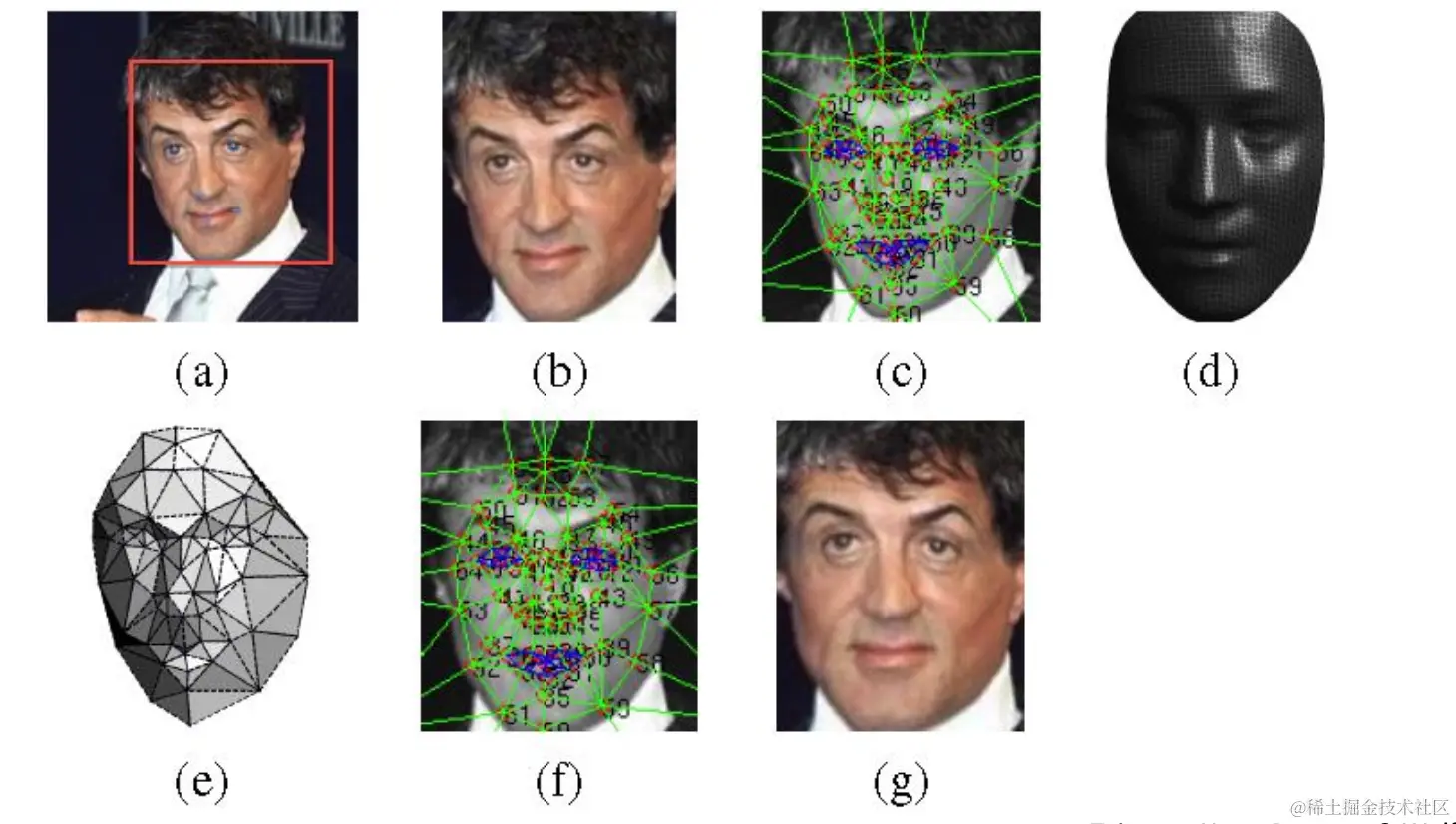

1. 原始图片：左侧是一个人的2D面部照片。
2. 初始化可变形模型：通过一种粗略的交互式对齐方法，将一个标准的3D平均头部与原始照片对齐。
3. 梯度下降匹配：使用梯度下降算法来匹配3D的形状、纹理和光照效果，使其与原始图片尽可能接近。
4. 提取原始纹理：从原始图片中提取纹理，并使用3D模型来校正光照效果。

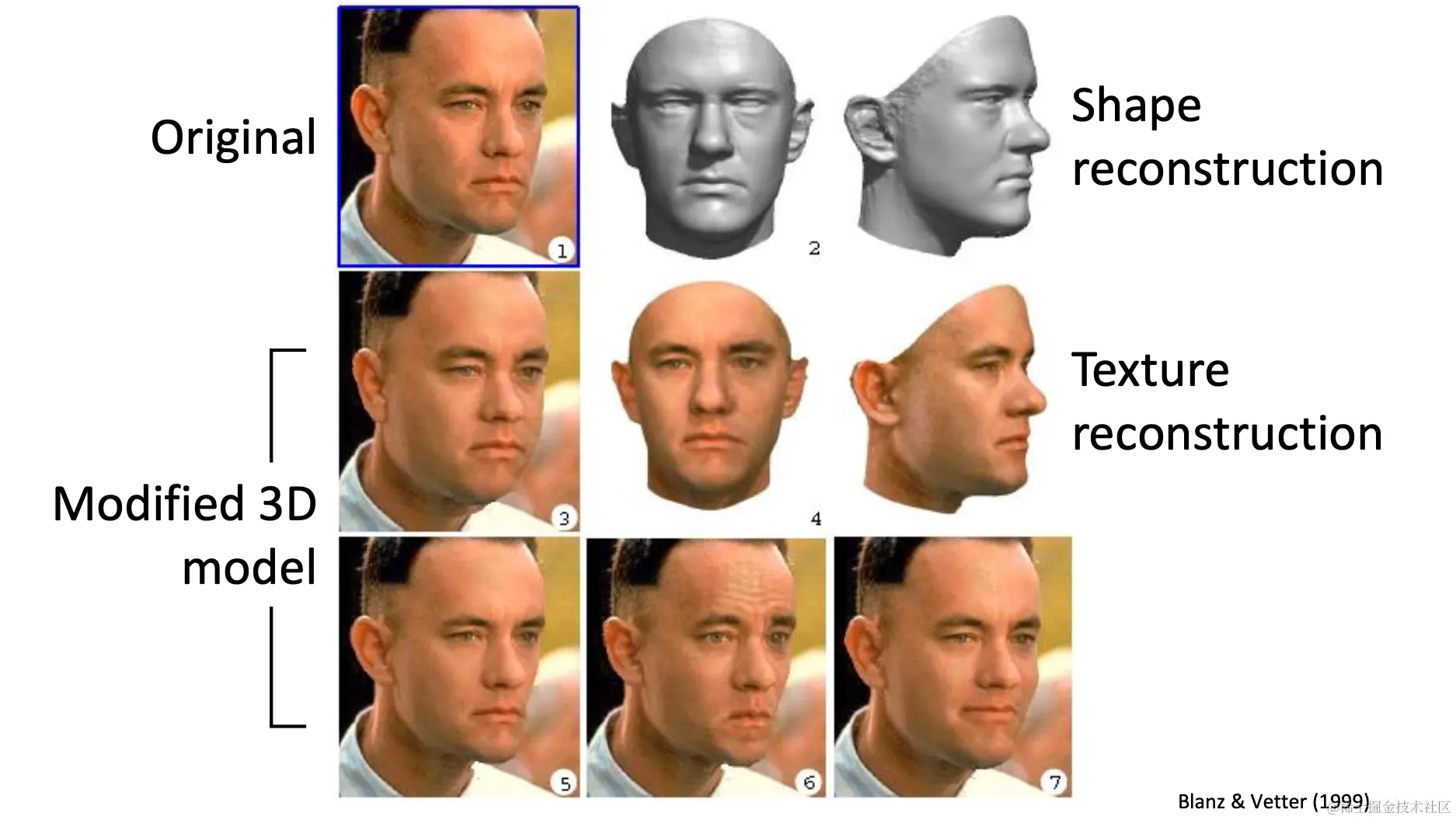

3D面部模型结果（3D face model results）

1. 原始图片：显示了一个人（图1）的原始2D面部照片。

2. 形状重建：

• 从原始图片中提取并重建出的3D面部模型的前视图和侧视图（图2）。这两个灰度图像代表了面部的3D形状，但没有纹理。

3. 修改的3D模型：

• 从原始图片提取出的面部模型的不同变体或修改。这些图片（图3至图7）展示了从原始模型出发，如何通过调整形状和纹理参数来产生不同的面部表情或视角。

4. 纹理重建：

• 这部分将原始的3D形状模型与从原始图片中提取的纹理结合，生成了一个完整的3D面部模型。这部分模型看起来更加真实，因为它同时包含了形状和纹理。

应用：面部识别

大多数识别算法的第一步都是使用形状模型对准（align）人脸。

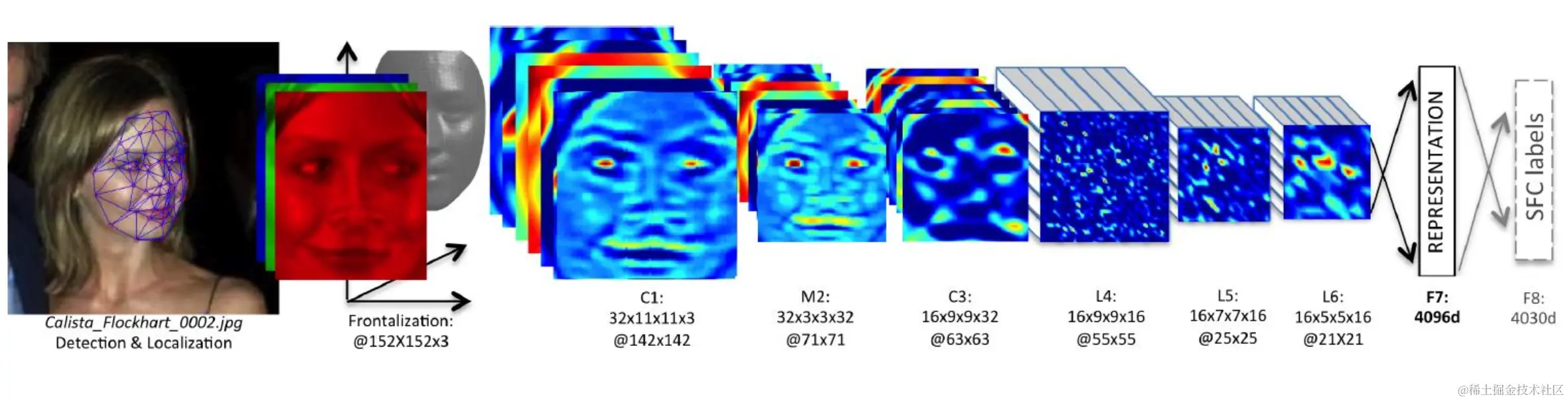

一旦面部对齐，就可以训练一个标准的CNN流程进行面部识别。

为什么对齐对于CNNs来说至关重要？

对齐是关键，因为CNNs的工作方式是通过识别和学习图像中的局部特征，如眼睛、鼻子和嘴巴的形状和位置，然后将这些局部特征组合成更复杂的特征以识别面部。如果面部没有正确对齐，那么这些局部特征可能会出现在不同的位置，使得网络难以正确识别。 而且，数据增强和其他预处理步骤也更容易应用于已对齐的图像。所以，对于提高CNN的性能和准确性，面部对齐是非常重要的。

小结

• 面部模型是计算机视觉中形状表示的主要应用之一。
• 当前的最先进算法基于3D面部模型。
• 应用包括：
  • 面部识别
  • 计算机图形（电影CGI，视频游戏）
  • Zoom滤镜

尽管形状对于类别级别（category-level）的对象识别并不是必需的，但形状对于细粒度（fine-grained）的识别以及分离光照和姿势的效果（separating out effects of lighting and pose）是很重要的。

• 2D形状通常以骨架结构或边界轮廓的形式表示。
• 为特定的识别问题（主要是面部和身体姿势）开发了3D形状模型。
