DLNA--无线投屏方案调研
1、DLNA是一套标准，是由微软，因特尔，索尼等大厂商组成的联盟，他们制定了一套标准让大家去用；
DLNA并不是创造技术，而是形成一种解决的方案，一种大家可以遵守的规范。所以，其选择的各种技术和协议都是当前所应用很广泛的技术和协议。而UPNP就是其中一个主要的协议；
2、UPnP通用即插即用（英语：Universal Plug and Play，简称UPnP）是由“通用即插即用论坛”（UPnP™ Forum）推广的一套网络协议。该协议的目标是使家庭网络（数据共享、通信和娱乐）和公司网络中的各种设备能够相互无缝连接，并简化相关网络的实现。UPnP通过定义和发布基于开放、因特网通讯网协议标准的UPnP设备控制协议来实现这一目标；
3、DLNA设备分类
- DMS（Digital Media Server），数字媒体服务器，媒体内容的提供者，为DMP/DMR提供内容播放，DMS可以控制提供哪些媒体内容。典型设备如PC，数字机顶盒，手机，音乐播放器等；
- DMP（Digital Media Player），数字媒体播放器，可以从DMS上查找获取媒体内容并播放，典型设备如：智能电视；
- DMR（Digital Media Renderer），数字媒体渲染器，可以播放DMS上的媒体内容，跟DMP的区别是DMR只有媒体播放功能，DMP除了播放功能外，还有浏览查找媒体的功能，典型设备如：显示器，音箱；
- DMC（Digital Media Controller），数字媒体控制器，可以查找DMS的内容，建立DMS和DMR之间的连接，控制媒体的播放，典型设备如：遥控器；

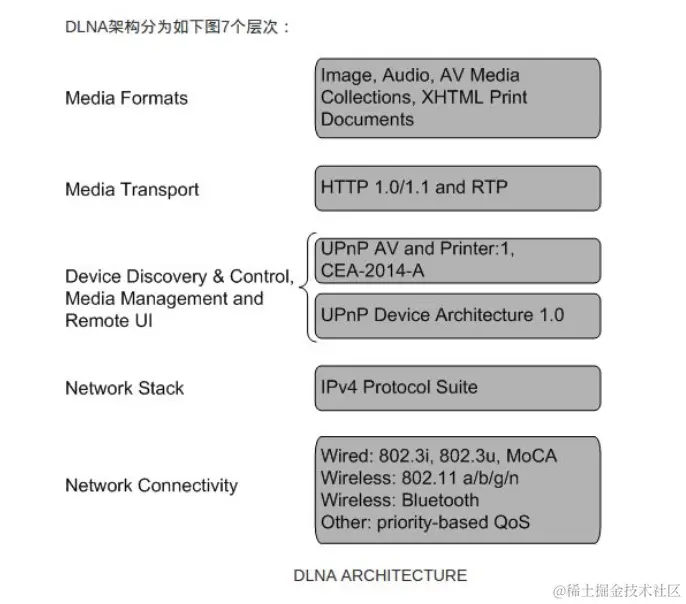

DLNA架构图
如图所示，UPnP属于DLNA分层架构中的第三层（Device Discovery&Control），它属于DLNA的基础协议框架，DLNA用UPnP协议来实现设备的发现和控制；

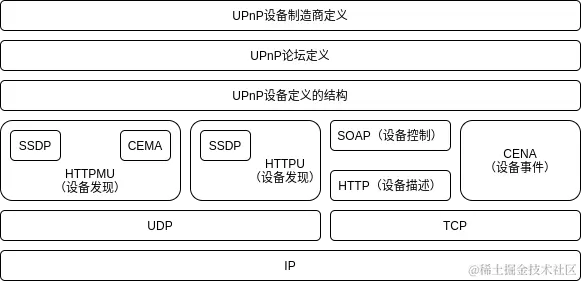

UPNP协议架构
UPnP模块图
主流开源库对比
| UPnP主流开源库 | platform支持 | 功能支持(都包括音视频+图片) | 优势 | 劣势 | 评估工作量 |
|---|---|---|---|---|---|
| platinum C++ | Windows MAC OSX Linux Android | 1.支持上一首、下一首 2.支持音量控制 3.支持快进、快退，可以通过进度条的方式实现 4.支持开始、暂停和停止 | 1.跨平台，可移植性强 2.可以同时支持多个（DMS或者DMR）和一个control | 1.目前不支持IPv6 2.编译复杂，需要使用JNI，依赖Neptune 3.对于音视频、图片各种参数的解析支持不好，如需要对应这一步使用代替的方案，例如：FFMPEG实现了音视频格式的解析，可以参考 | 0.platinum upnp移植 1.车机接入UPnP协议（连接，局域网可见） 2.数据接收（媒体数据） 3.image、audio、video数据处理（Android自定义播放器处理【显示+播放】） 4.指令或者事件（开始、停止、快进等）接收处理响应（播放器响应） |
| cling Java | Android | 1.支持上一首、下一首 2.支持音量控制 3.支持快进、快退，可以通过进度条的方式实现 4.支持开始、暂停和停止 5.支持图片拖动、缩放 6.支持获取MediaInfo信息 | 1.使用简单 2.开源项目比较多 | Cling已停止维护 | 1.车机接入UPnP协议（连接，局域网可见） 2.数据接收（媒体数据） 3.image、audio、video数据处理（Android自定义播放器处理【显示+播放】） 4.指令或者事件（开始、停止、快进等）接收处理响应（播放器响应） |
| cybergarage Java | Android | 1.支持上一首、下一首 2.支持音量控制 3.支持快进、快退 4.支持开始、暂停和停止 | 1.同时支持IPv4和IPv6 | 源码中存在一些bug，在使用的时候需要注意，如使用到了有bug的逻辑，需要对源码进行修改 | 1.车机接入UPnP协议（连接，局域网可见） 2.数据接收（媒体数据） 3.image、audio、video数据处理（Android自定义播放器处理【显示+播放】） 4.指令或者事件（开始、停止、快进等）接收处理响应（播放器响应） |
| libupnp C | Linux Android | 1.支持快进、快退 2.支持开始、暂停和停止 | 1.同时支持IPv4和IPv6 | 1.只能同时支持一个设备（DMS或者DMR）和一个control 2.对于音视频、图片各种参数的解析支持不好，直接不支持由上层应用实现 3.适配比较困难 | 0.移植 1.车机接入UPnP协议（连接，局域网可见） 2.数据接收（媒体数据） 3.image、audio、video数据处理（Android自定义播放器处理【显示+播放】） 4.指令或者事件（开始、停止、快进等）接收处理响应（播放器响应） |
| GUPNP C | Linux | - | 1.使用GObject和libsoup，是libupnp的扩展 2.允许完全异步使用，而不使用线程 | 1.只能同时支持一个设备（DMS或者DMR）和一个control 2.对于音视频、图片各种参数的解析支持不好 3.使用方式多以PHP的方式使用 | - |
DLNA 媒体格式
媒体格式：规定了进行数字媒体和内容的共享和使用的时候的媒体格式； 其必须支持的是：JPEG，LPCM（线性脉冲编码调制），MPEG2；
其余为可选的支持格式：
Image -- JPEG、PNG、GIF、TIFF
Audio -- LPCM、AAC、AC-3、ATRAC、3plus、MP3、WMA9
Video -- MPEG2、MPEG-1、MPEG-4*、 AVC、WMV9
