基于Android R版本
DrawState

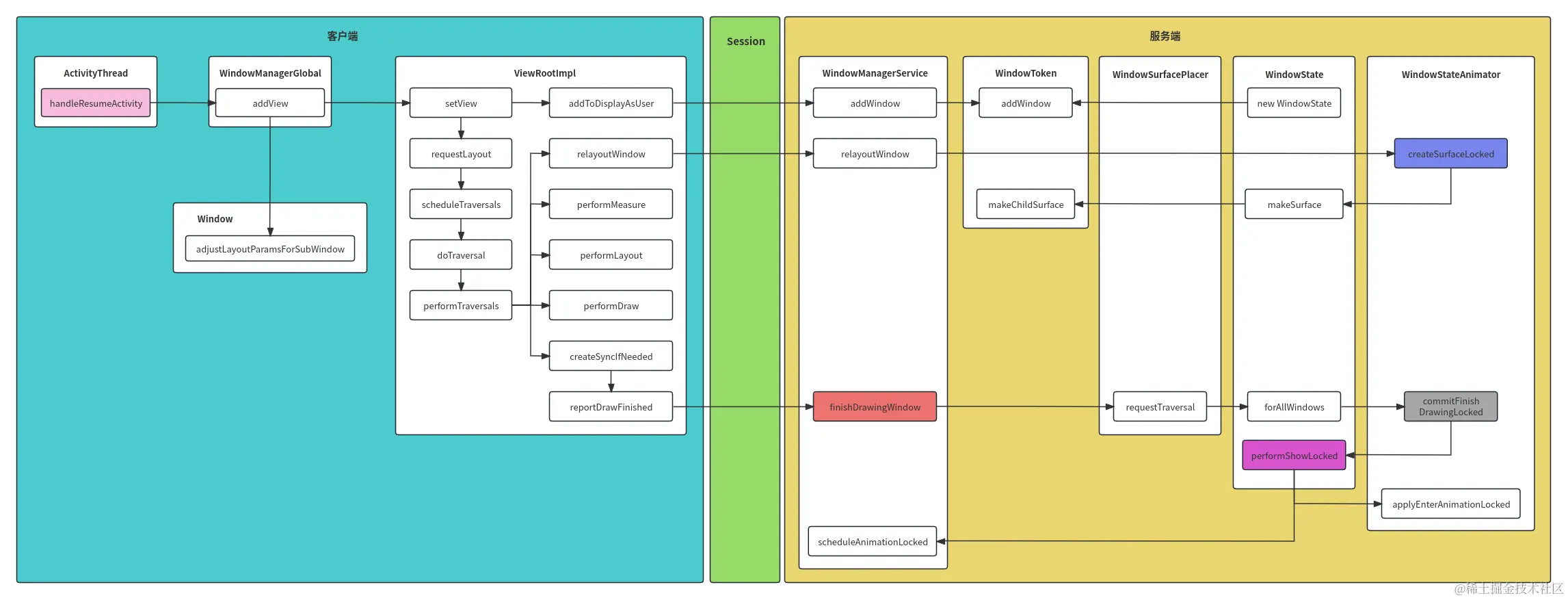

我们之前在分析WMS窗口相关流程的时候，按照DrawState的阶段进行了分析；
当Activity.onResume()被调用之后，客户端会与WMS进行通信将我们的布局显示在屏幕上；
在这个过程中，涉及到一个概念：mDrawState
| name | value | desc |
|---|---|---|
| NO_SURFACE | 0 | mDrawState在定义的时候，默认 = 0，即NO_SURFACE 当一个窗口刚刚被WMS执行addWindow()方法创建的时候，WindowStateAnimator在WindowState的构造函数中一起被创建，在relayoutWindow之前，窗口是没有Surface的，所以不可能被显示出来，此时状态就是NO_SURFACE； |
| DRAW_PENDING | 1 | 客户端调用了relayoutWindow()，这个时候通过WindowManagerServcice的createSurfaceControl()创建了SurfaceControl，然后为窗口创建了一块空白的Surface，此时需要客户端在Surface上作画，但由于Surface为空白状态，所以还是不能显示出； |
| COMMIT_DRAW_PENDING | 2 | 在获取到要绘制的Surface时，ViewRootImpl就通过Canvas在Surface上进行绘制，绘制完成之后会调用Session的finishDrawing()方法，调用到WMS的finishDrawingWindow()方法； |
| READY_TO_SHOW | 3 | 在WMS内部的findDrawingWindow()在设置完状态后，接着执行了mWindowPlacerLocked.requestTraversal()来请求刷新窗口，跟着调用关系，最终会调用到DIsplayContent的applySurfaceChangesTransaction()方法 |
| HAS_DRAWN | 4 | 最后阶段会执行WindowState的performShowLocked()显示画面 |
在WMS中，我们可以通过一个状态值mDrawState来划分几个阶段：
NO_SURFACE：在创建WindowState后的默认状态，表示当前窗口还创没有执行relayout()方法创建Surface；
- 客户端通知WMS创建一个窗口，并添加到WindowToken，即addToDisplayAsUser阶段；
- 客户端通知WMS创建Surface，并计算窗口尺寸大小，即relayoutWindow阶段；
DRAW_PENDING：执行relayout()方法后，创建完成Surface后的状态，表示等待绘制；
- 客户端获取到WMS计算的窗口大小后，进一步测量该窗口下View的宽度和高度，即performMeasure阶段；
- 客户端确定该窗口下View的尺寸和位置，即performLayout阶段；
- 确定好View的尺寸大小位置之后，便对View进行绘制，即performDraw阶段；
COMMIT_DRAW_PENDING：窗口Surface上完成绘制后的状态，执行WindowStateAnimator#finishDrawingLocked()方法设置，表示已经完成绘制，等待下次刷帧进行提交；
- 通知WMS，客户端已经完成绘制，即reportDrawFinished阶段；
READY_TO_SHOW：表示窗口已经绘制完成并且完成提交，此时如果该窗口的兄弟窗口全部完成绘制且满足显示要求，则直接进行HAS_DRAWN的转变完成显示，否则等待其他兄弟窗口完成绘制后，再进行HAS_DRAWN转变；
- WMS接收到客户端通知后，紧接着向WMS Animator发送通知，即commitFinishDrawingLocked阶段；
HAS_DRAWN：表示该窗口正式显示；
- WMS进行系统窗口的状态刷新以及动画处理，并最终将Surface显示出来，即performShowLocked阶段；
Leash
SurfaceAnimator的startAnimation方法中创建Leash，可以通过SurfaceAnimator的类注释了解Leash；
这个类可以针对那种存在多个child surface的对象进行动画，在执行动画的过程中会创建一个没有Buffer的Surface---“Leash”，将所有child surface绑定到leash上，leash同时也会绑定到原先这些child surface绑定的位置；
然后我们将leash给到AnimationAdapter去执行动画，执行动画结束后会将所有child surface重新绑定到原先的父节点上；
其作用主要是用于解绑WindowAnimator的animate函数；
之前要持锁是历史原因，而且动画过程中会改变window的属性，所以必须持锁，Android P之后动画不在改变window属性，直接通过transaction把动画修改传递到surfaceflinger；
leash是wms新的层级结构的一层，特意设计用来做窗口动画的，相当于在不改变window的属性的前提下，直接改leash的transaction属性就能实现窗口动画，相当于动画和window隔离，类似于设计模式里面的职责单一模式，leash就是窗口动画的单一功能职责；
Window Animation 启动入口
我们知道，当DrawState = HAS_DRAWN阶段的时候，将进行系统窗口的状态刷新以及动画处理；

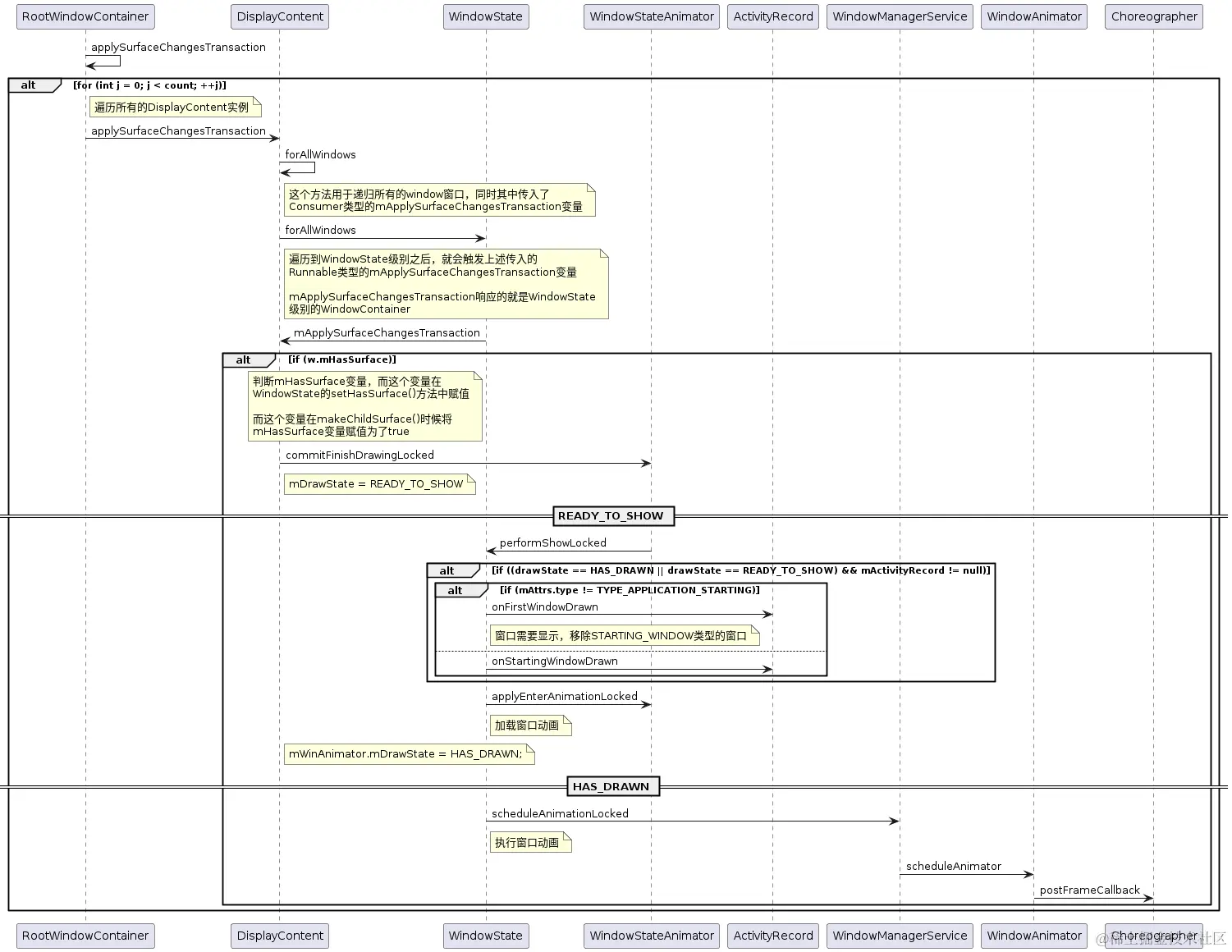

在DisplayContent的applySurfaceChangesTransaction()函数中，会调用每个窗口的WindowStateAnimator#commitFinishDrawingLocked()，这个函数是用于处理绘制状态为COMMIT_DRAW_PENDING或READY_TO_SHOW的窗口，因为窗口到了这两个状态下才能做窗口动画；
随后会调用WindowState#performShowLocked，并调用WindowStateAnimator的applyEnterAnimationLocked，最后把绘制状态改为HAS_DRAWN；
当进入WindowStateAnimator的applyEnterAnimationLocked之后，后面走的是Surface动画的统一流程；
当窗口的状态变成HAS_DRAW后，会在prepareSurface中被show出来，这样子窗口已经变为可见，并开始做动画；

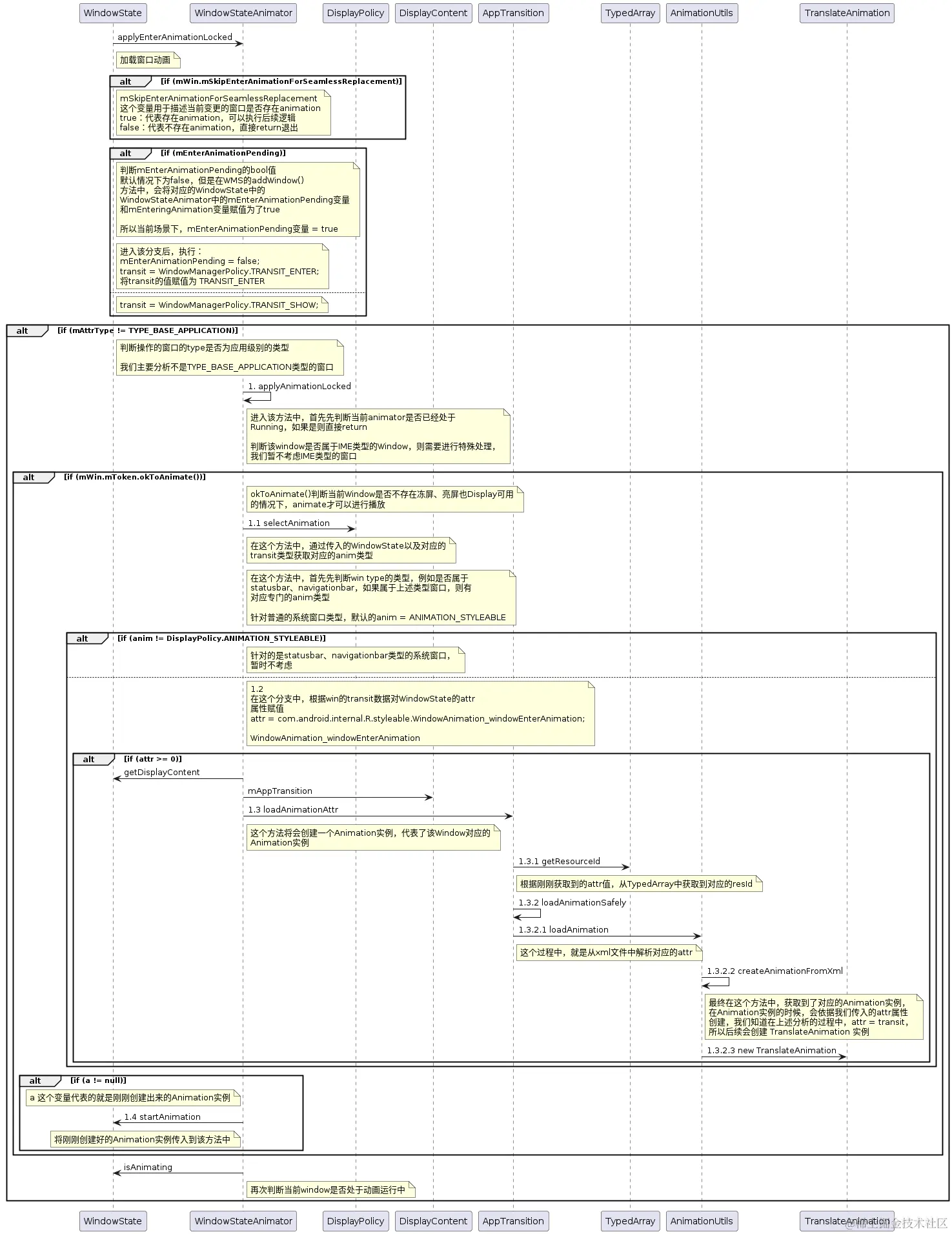

applyEnterAnimationLocked
我们在上述的分析中知道，applyEnterAnimationLocked()是用于加载窗口动画；
这个过程中，我们可以看到，大致是执行了两件事件：
- 动画资源的加载；
- 开始窗口动画绘制；
我们在分析applySurfaceChangesTransaction()方法的过程中，我们描述了applyEnterAnimationLocked()方法只是用于加载动画资源，但是在实际的代码分析中，我们可以发现，动画的加载和动画的执行都是在该方法中被执行的；
applyEnterAnimationLocked # startAnimation
这个startAnimation是从applyEnterAnimationLocked()方法中调用过来的，当动画资源加载完成之后，会调用该方法；
这个过程中主要执行了3件事：
- 根据加载出来的TransitionAnimation创建对应的LocalAnimationAdapter()实例；
- 为当前的WindowState的SurfaceControl创建对应的leash layer，该leash也同样对应一个SurfaceControl，WindowState的SurfaceControl会重新挂载到leash的SurfaceControl下，直到WindowState的动画结束之后，WindowState的SurfaceControl才会重新挂载到之前的父节点上，同时leash layer也会被移除；
- 向Choreographer注册FrameCallback，其对应的CallbackType = CALLBACK_ANIMATION，代表了该Callback是用于处理动画事务的，监听Vsync信号的上报；

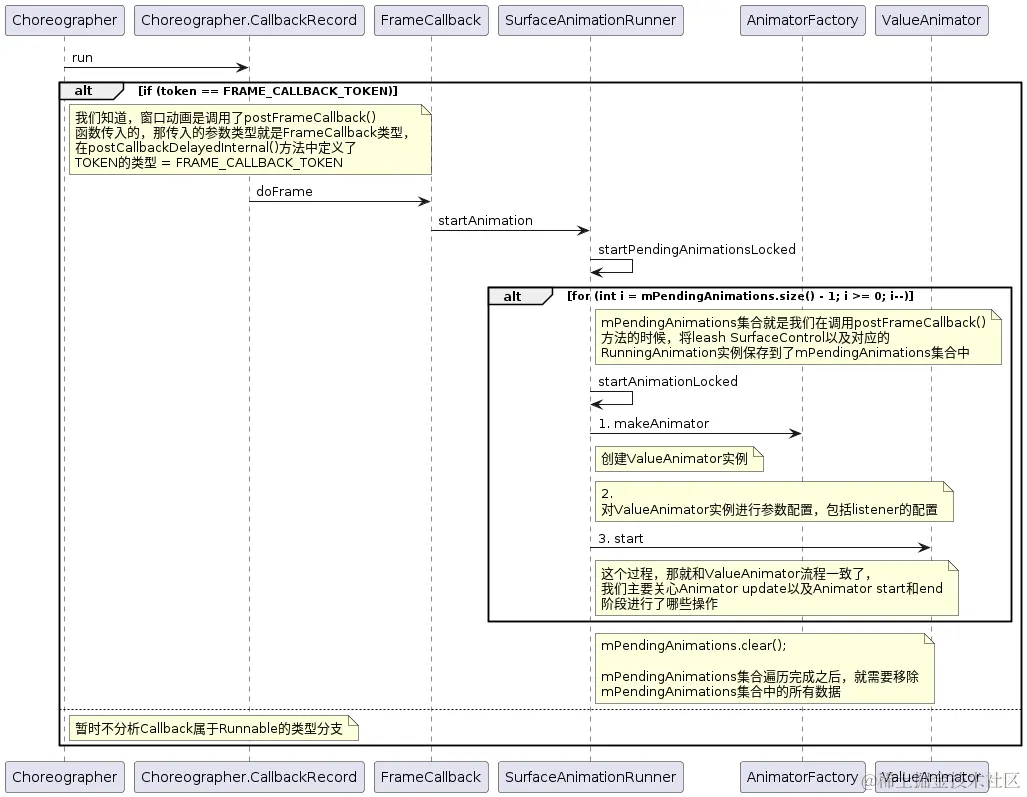

FrameCallback receiver
我们知道，在startAnimation()方法中向Choreographer注册了FrameCallback，当Choreographer接收到Vsync的信号之后，会调用该Callback；
最终又从Choreographer中回调回了SurfaceAnimationRunner中，在SurfaceAnimationRunner中进行了ValueAnimator的配置，这个过程我们就不具体分析了，我们直接管制Update Listener和Animator Listener；

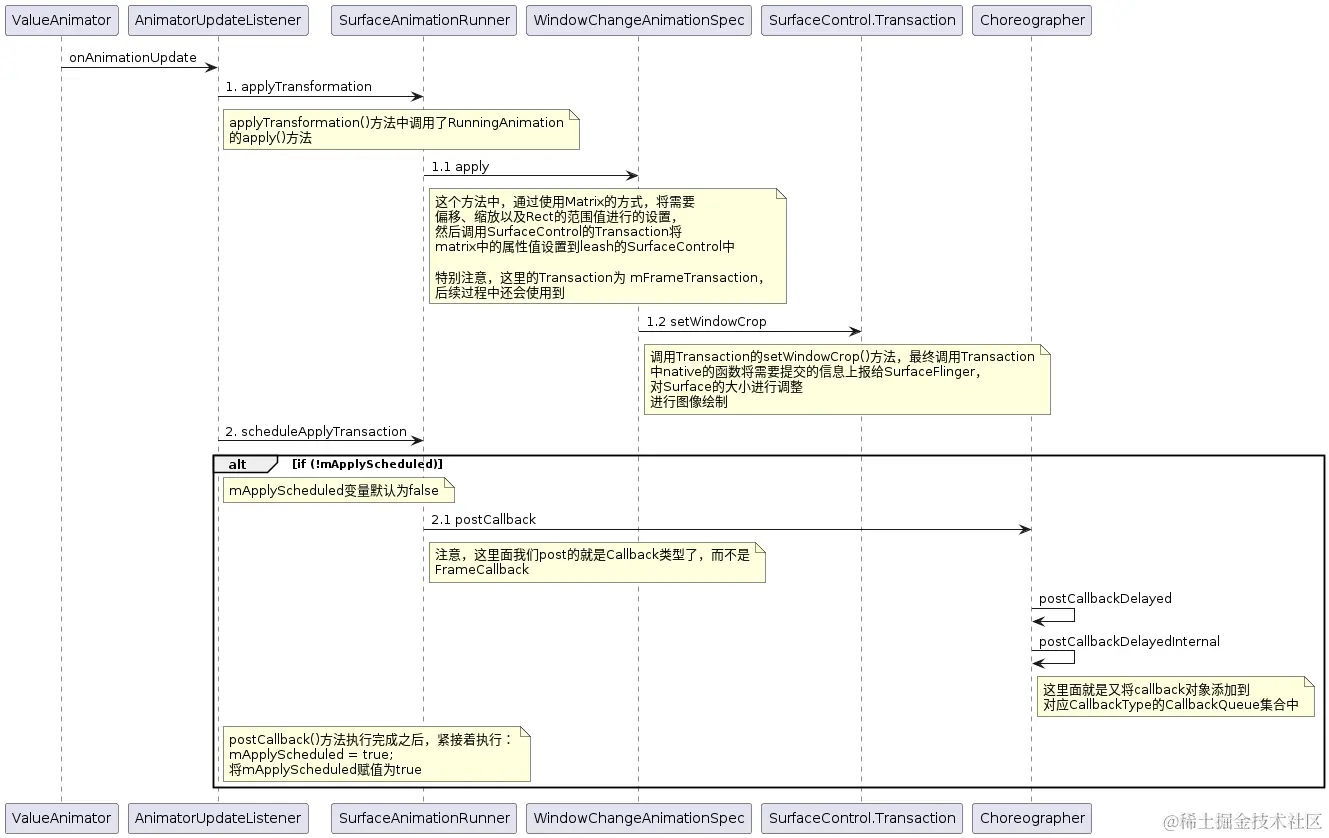

AnimatorUpdateListener
这一块的回调也是从Choreographer中回调回来的，我们知道ValueAnimator的工作机制也是基于Choreographer；
我们需要知道，ValueAnimator本身也涉及一个FrameCallback；
在该过程中，主要执行了两件事件：
- applyTransformation：对FrameTransaction事务进行参数配置；
- scheduleApplyTransaction：本次又向Choreographer注册了一个Callback，不过这一次的CallbackType = Runnable；

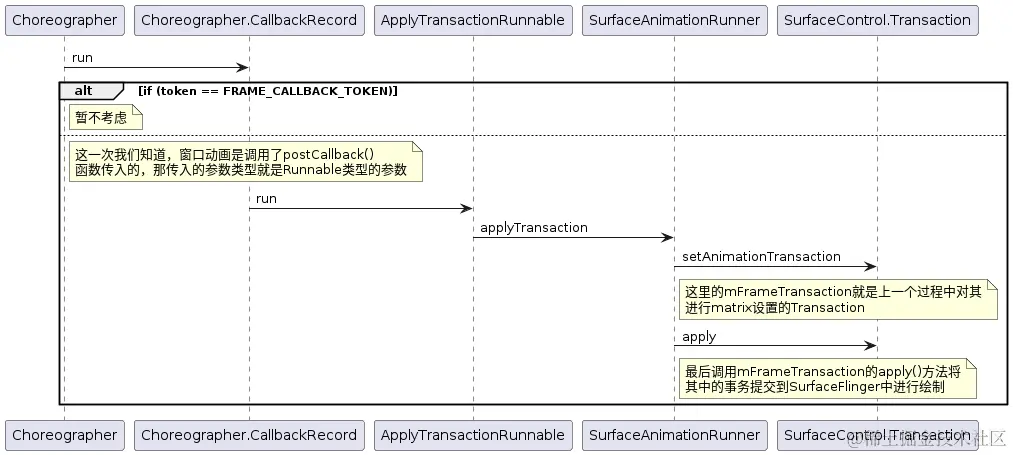

AnimatorUpdateListener # Runnable
这个Runnable的回调就是在scheduleApplyTransaction()方法中传入的Runnable Callback；
在这个过程中，我们将FrameTransaction中的配置进行了提交，发送给了SurfaceFlinger进行了绘制；
这里我们需要注意的是：FrameTransaction的配置和FrameTransaction的提交不是在同一帧过程中执行了，例如FrameTransaction的配置在第一帧的时候配置，但是会在第二帧的时候，才会将第一帧的FrameTransaction的配置提交到SurfaceFlinger中，会有一帧的延迟；

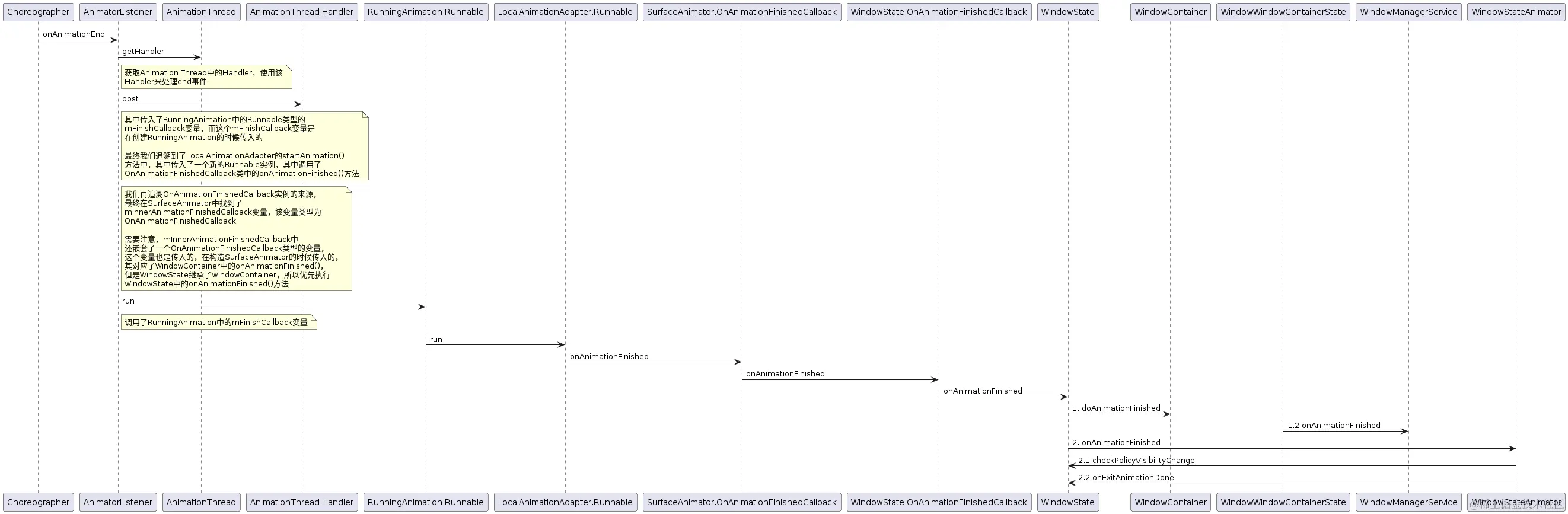

AnimatorListener end
当Animator Update结束之后，会执行Animator的end操作；
这个过程比较简单，通过层层的Runnable注入回调回WindowState，通知Animator窗口动画绘制已经结束；

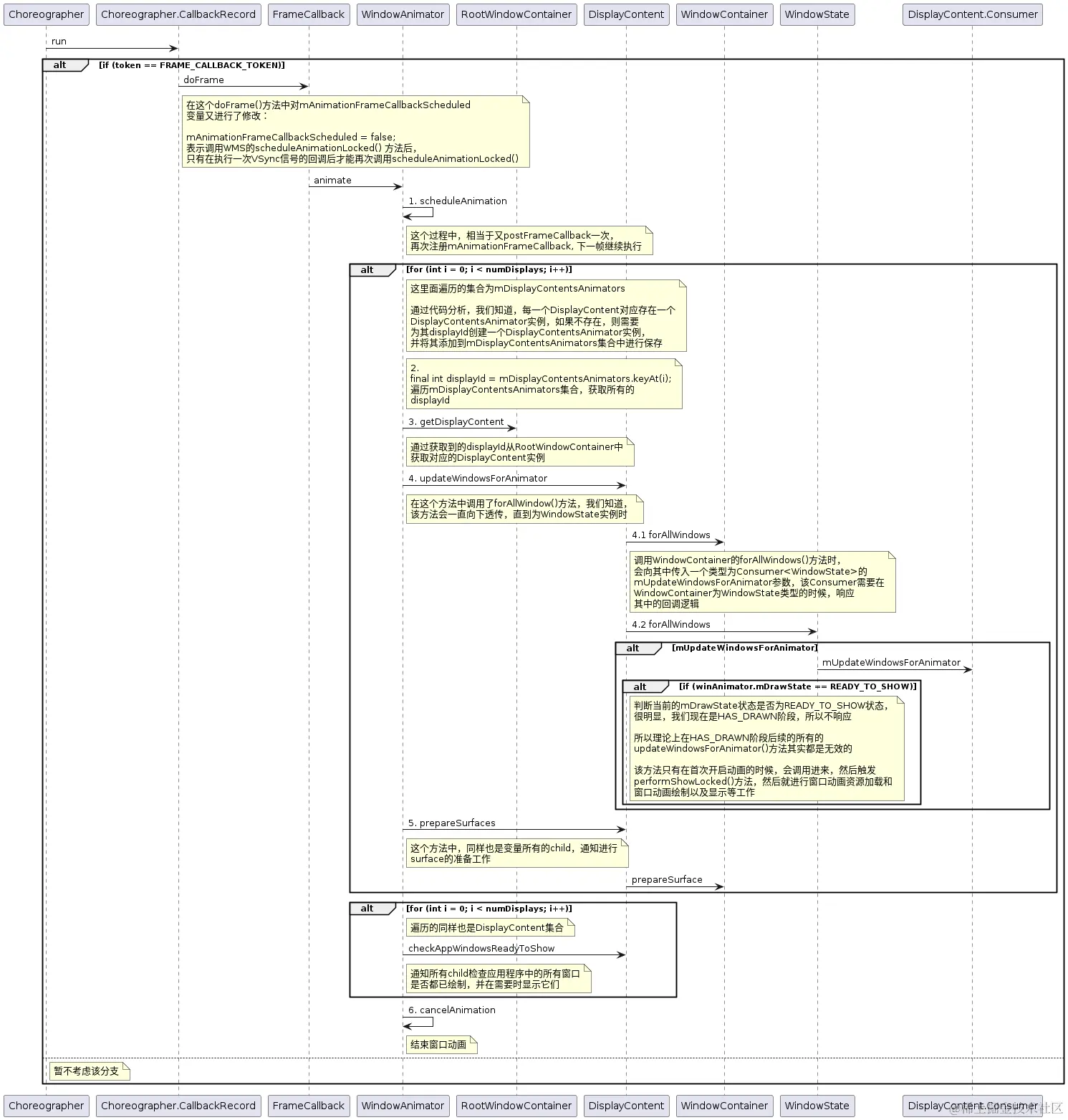

scheduleAnimationLocked
我们知道，applyEnterAnimationLocked()方法是在READY_TO_SHOW阶段执行的，其核心业务就是加载动画资源和绘制窗口动画；
绘制窗口动画是依赖于Choreographer和Vsync机制的运行，即窗口动画也是一帧一帧进行绘制的，并不是将其全部绘制完成之后，才进行显示的；
