Docker--harbor私有仓库部署与管理

中强要加油了
110 阅读5分钟

1. Harbor

1.1什么是Harbor

Harbor 是 VMware 公司开源的企业级 Docker Registry 项目，其目标是帮助用户迅速搭建一个企业级的 Docker Registry 服务。

Harbor以 Docker 公司开源的 Registry 为基础，提供了图形管理 UI 、基于角色的访问控制(Role Based AccessControl) 、AD/LDAP 集成、以及审计日志(Auditlogging) 等企业用户需求的功能，同时还原生支持中文。

Harbor 的每个组件都是以 Docker 容器的形式构建的，使用 docker-compose 来对它进行部署。用于部署 Harbor 的 docker-compose 模板位于 harbor/docker-compose.yml。

1.2 Harbor的特性

  • 1、基于角色控制：用户和仓库都是基于项目进行组织的，而用户在项目中可以拥有不同的权限。
  • 2、基于镜像的复制策略：镜像可以在多个Harbor实例之间进行复制（同步）。
  • 3、支持 LDAP/AD：Harbor 可以集成企业内部已有的 AD/LDAP（类似数据库的一张表），用于对已经存在的用户认证和管理。
  • 4、镜像删除和垃圾回收：镜像可以被删除，也可以回收镜像占用的空间。
  • 5、图形化用户界面：用户可以通过浏览器来浏览，搜索镜像仓库以及对项目进行管理。
  • 6、审计管理：所有针对镜像仓库的操作都可以被记录追溯，用于审计管理。
  • 7、支持 RESTful API：RESTful API 提供给管理员对于 Harbor 更多的操控, 使得与其它管理软件集成变得更容易。
  • 8、Harbor和docker registry的关系：Harbor实质上是对docker registry做了封装，扩展了自己的业务模板。

1.3 Harbor的构成

Harbor 在架构上主要有 Proxy、Registry、Core services、Database（Harbor-db）、Log collector（Harbor-log）、Job services 六个组件。

●Proxy: 是一个 nginx 的前端代理，Harbor 的 Registry、UI、Token 服务等组件，都处在 nginx 反向代理后边。 该代理将来自浏览器、docker clients 的请求转发到后端不同的服务上。

●Registry: 负责储存 Docker 镜像，并处理 Docker push/pull 命令。由于要对用户进行访问控制，即不同用户对 Docker 镜像 有不同的读写权限，Registry 会指向一个 Token 服务，强制用户的每次 Docker pull/push 请求都要携带一个合法的 Token， Registry 会通过公钥对 Token 进行解密验证。

●Core services: Harbor的核心功能，主要提供以下3个服务: 1）UI（harbor-ui）: 提供图形化界面，帮助用户管理 Registry 上的镜像（image）, 并对用户进行授权。 2）WebHook：为了及时获取Registry 上image 状态变化的情况，在Registry 上配置 Webhook，把状态变化传递给 UI 模块。 3）Token 服务：负责根据用户权限给每个 Docker push/pull 命令签发 Token。Docker 客户端向 Registry 服务发起的请求， 如果不包含 Token，会被重定向到 Token 服务，获得 Token 后再重新向 Registry 进行请求。

●Database（harbor-db）：为core services提供数据库服务，负责储存用户权限、审计日志、Docker 镜像分组信息等数据。

●Job services: 主要用于镜像复制，本地镜像可以被同步到远程 Harbor 实例上。

●Log collector（harbor-log）: 负责收集其他组件的日志到一个地方。

Harbor 的每个组件都是以 Docker 容器的形式构建的，因此，使用 Docker Compose 来对它进行部署。 总共分为7个容器运行，通过在docker-compose.yml所在目录中执行 docker-compose ps 命令来查看， 名称分别为：nginx、harbor-jobservice、harbor-ui、harbor-db、harbor-adminserver、registry、harbor-log。 其中 harbor-adminserver 主要是作为一个后端的配置数据管理，并没有太多的其他功能。harbor-ui 所要操作的所有数据都通过 harbor-adminserver 这样一个数据配置管理中心来完成。

2.Harbor的部署

2.1 服务器的harbor配置

Harbor服务器我们布置为 192.168.223.102

client服务器为 192.168.223.101

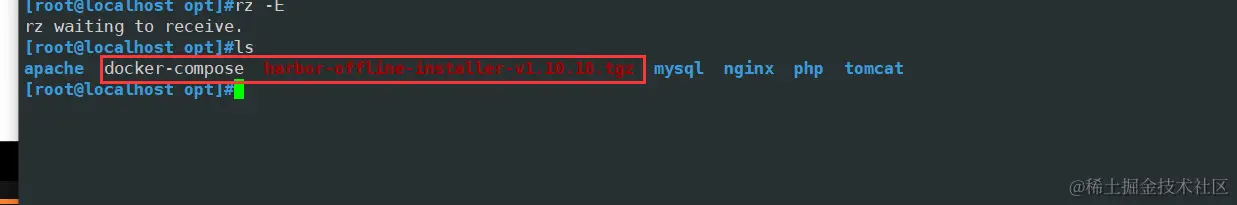

1.我们先将我们需要的包传输到opt下


2.部署 Docker-Compose 服务

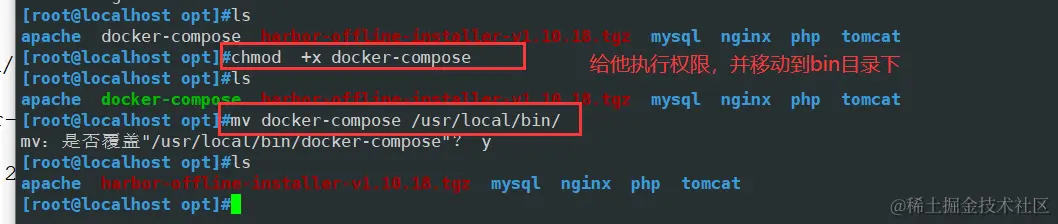

chmod +x /usr/local/bin/docker-compose

docker-compose -v

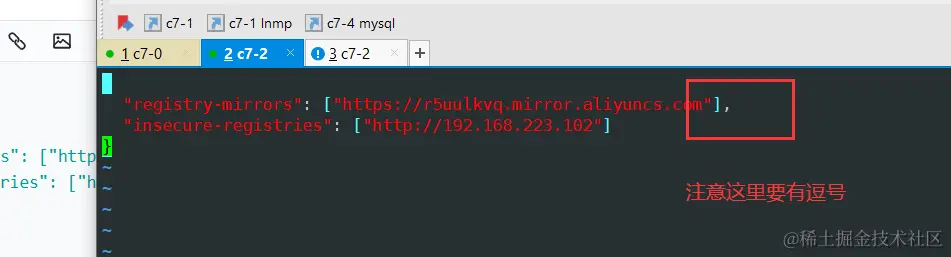

3.添加我们的私有仓库地址

cd /etc/docker
vim daemon.json

{
  "registry-mirrors": ["https://r5uulkvq.mirror.aliyuncs.com"],
  "insecure-registries": ["http://192.168.223.102"]
}


systemctl restart docker


4.部署 Harbor 服务

tar xf harbor-offline-installer-v1.10.18.tgz

cd harbor/

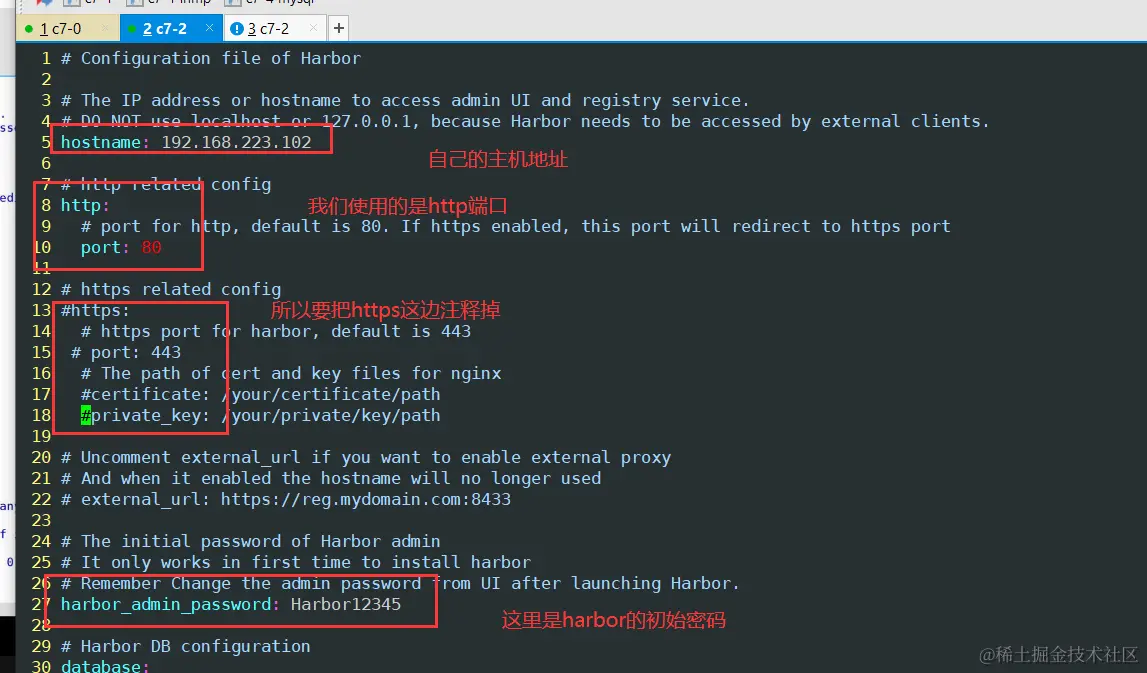

vim  harbor.yml

./prepare
./install.sh

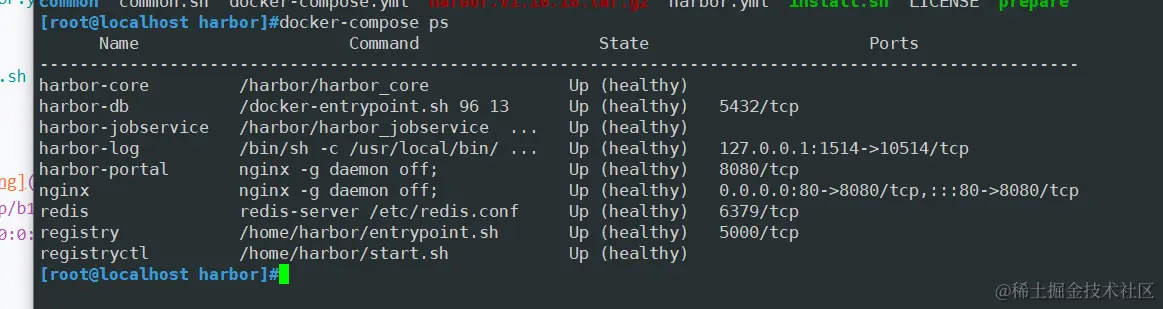

docker-compose ps
#来查看组件的状态，这个命令只能在harbor下面使用

docker-compose down && docker-compose up -d
#可以用来重载我们harbor的组件状态

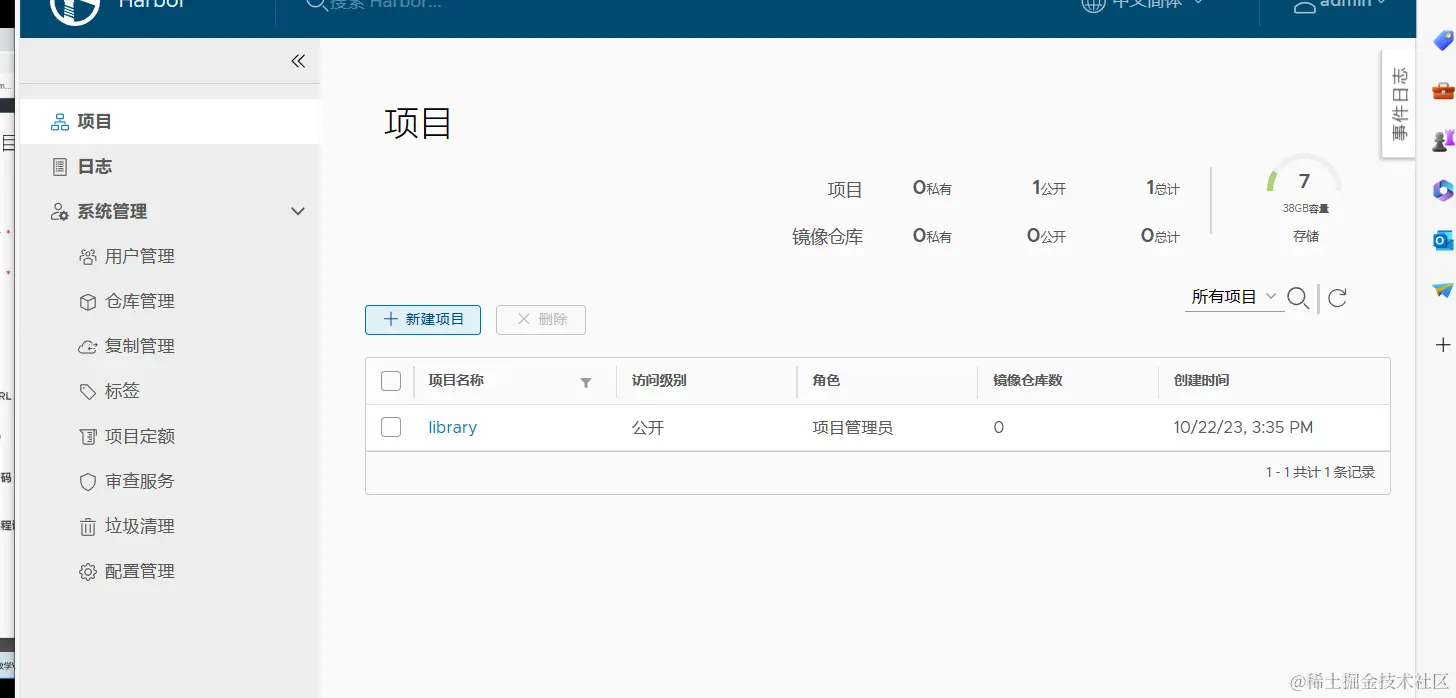

5.我们去浏览器登录使用

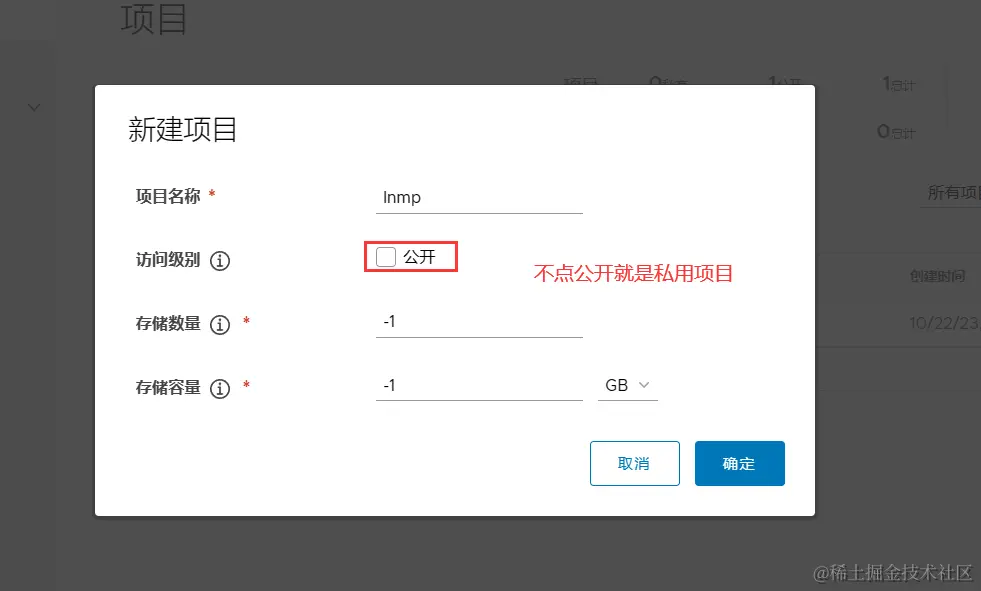

6.我们可以新建一个项目

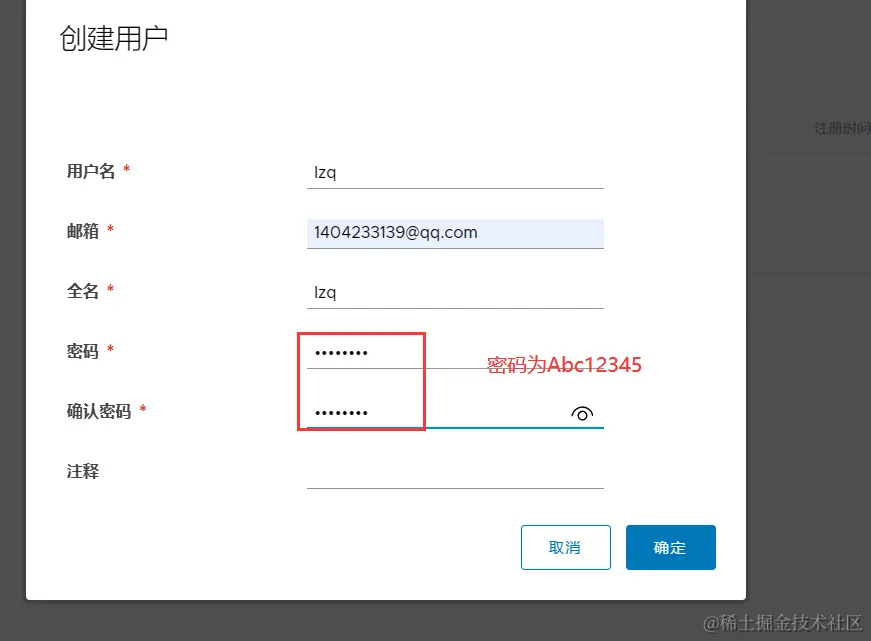

7.我们进行用户的创建

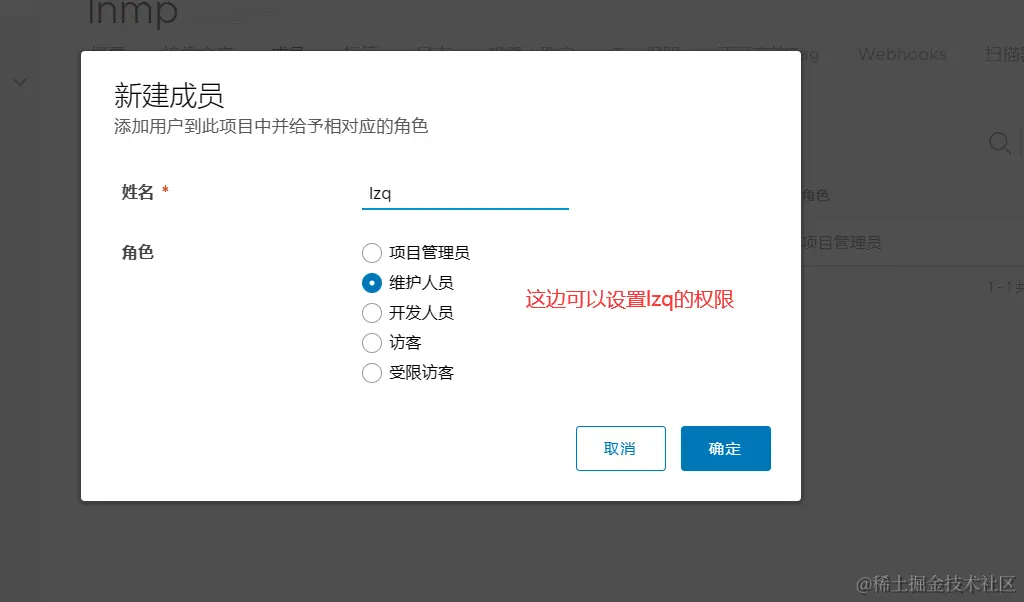

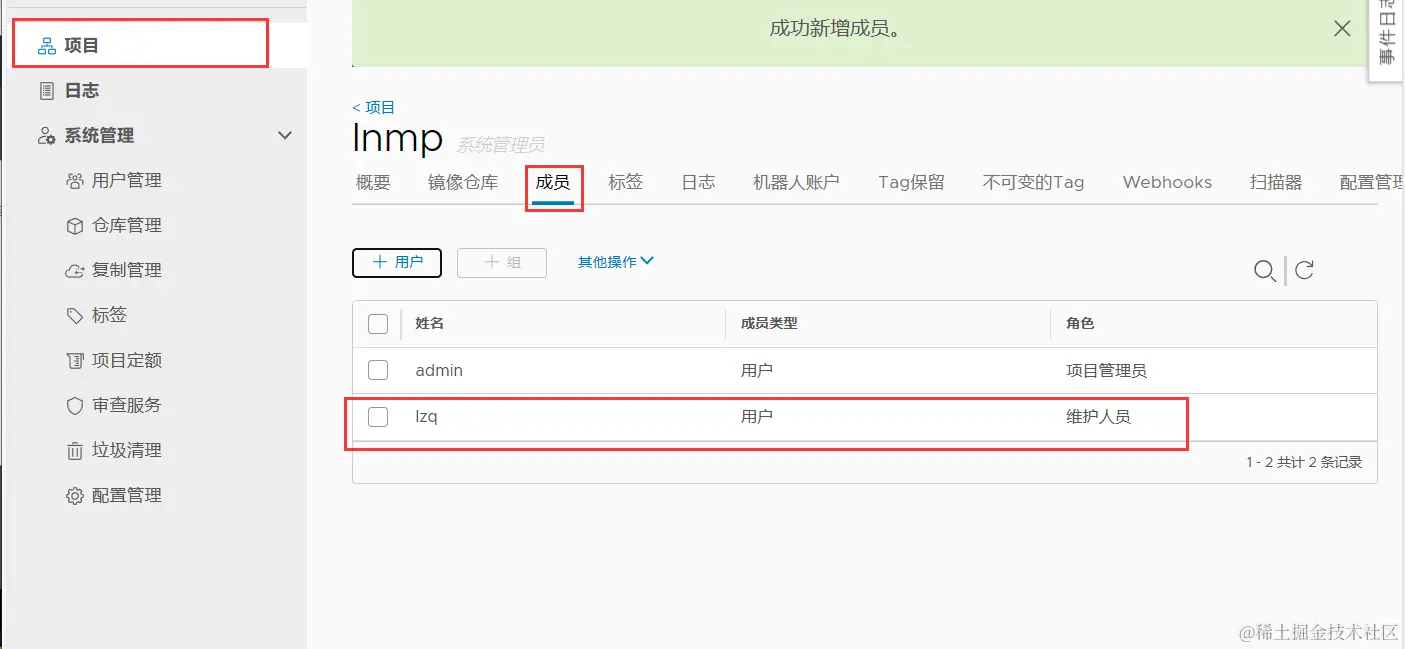

8.将我们创建的用户加入到lnmp这个项目中去

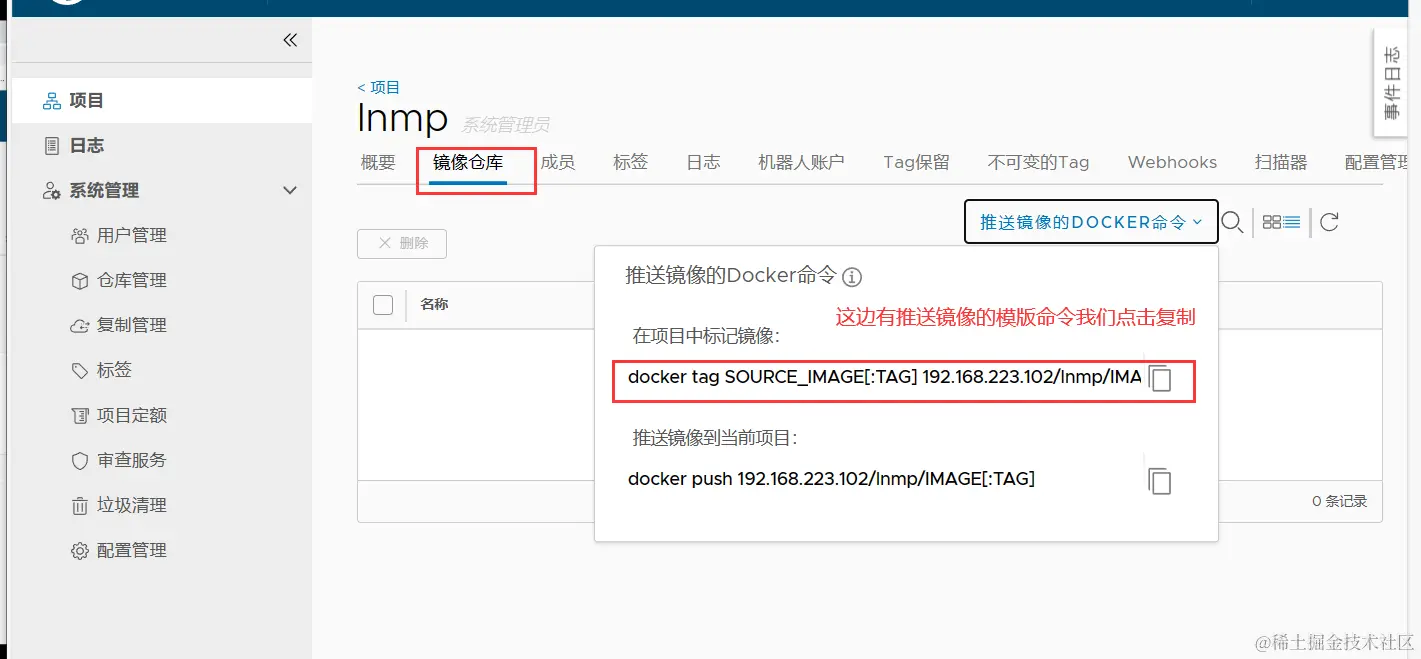

9.将我们的nginx镜像进行上传，要先改镜像的标签

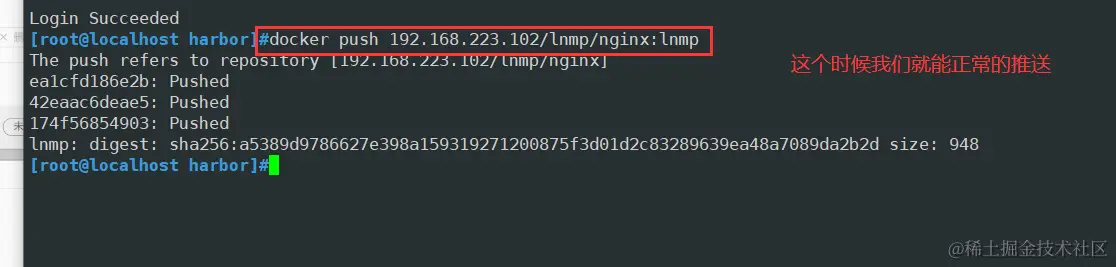

10.我们得先进行用户名的登录才能将我们的镜像推送到我们的私有仓库中

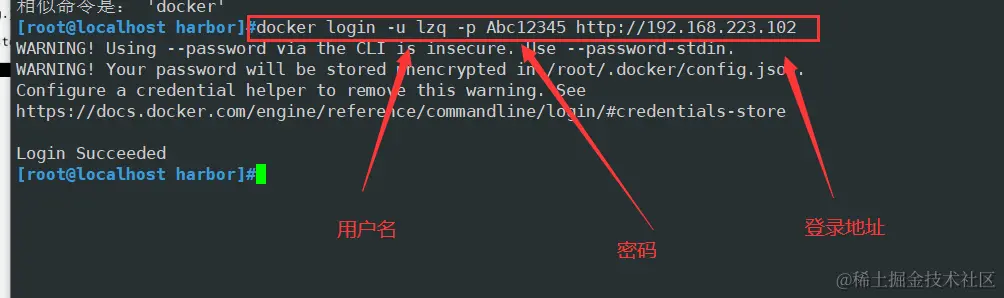

docker login -u lzq -p Abc12345 http://192.168.223.102


docker push 192.168.223.102/lnmp/nginx:lnmp

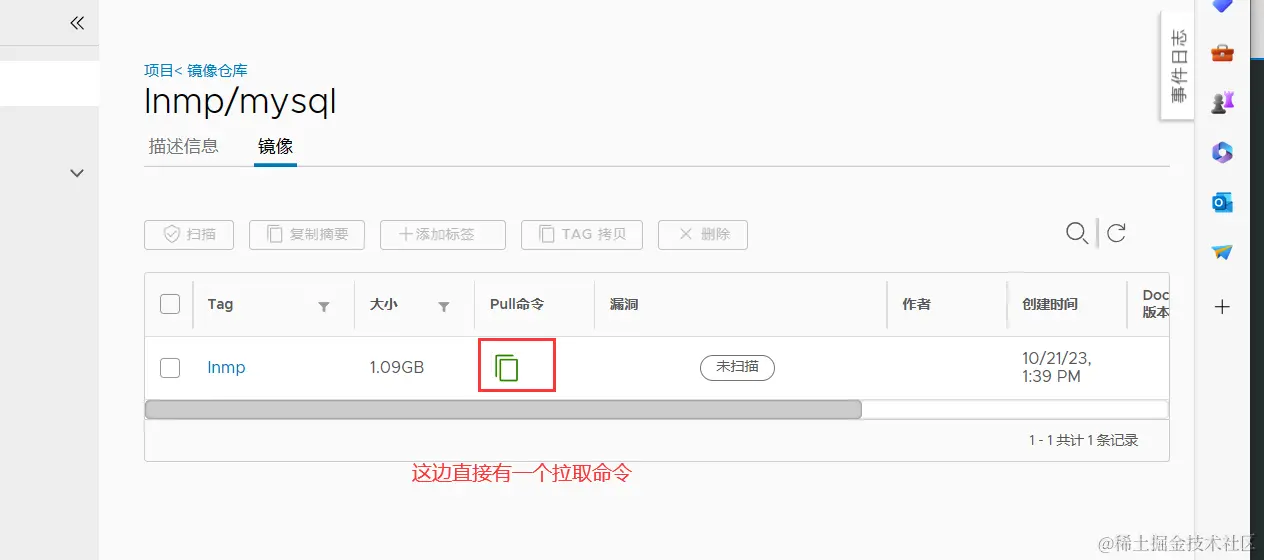

11.我们拉取项目中的镜像




2.2 我们配置客户机使与服务器harbor进行同步

1.跟上面的步骤一样我们将harbor布置起来


2.进入我们客户机的harbor

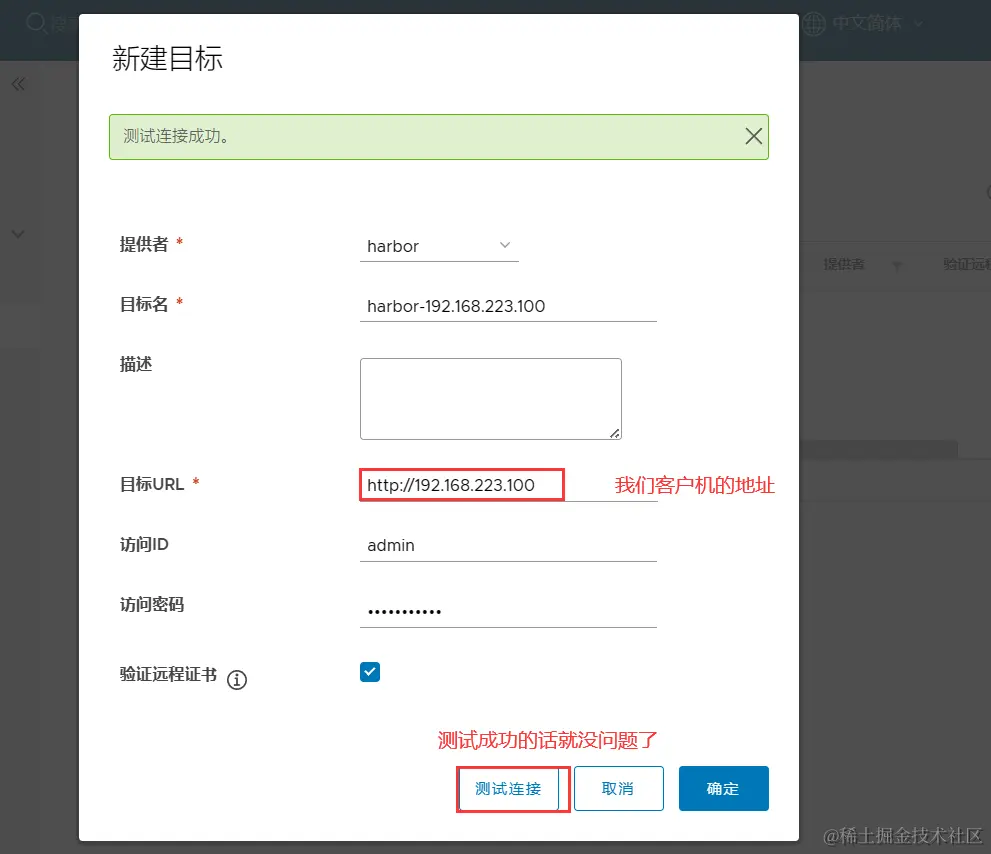

3.我们先到我们的服务机的harbor创建一个仓库


4.在客户机上也创建一个仓库

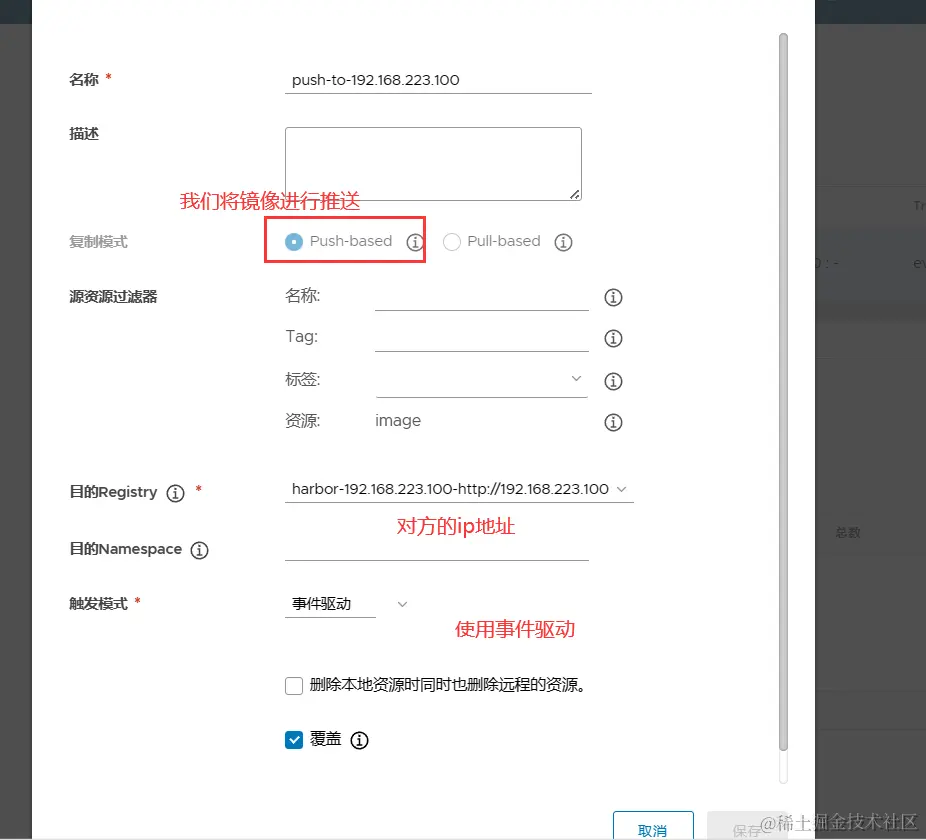

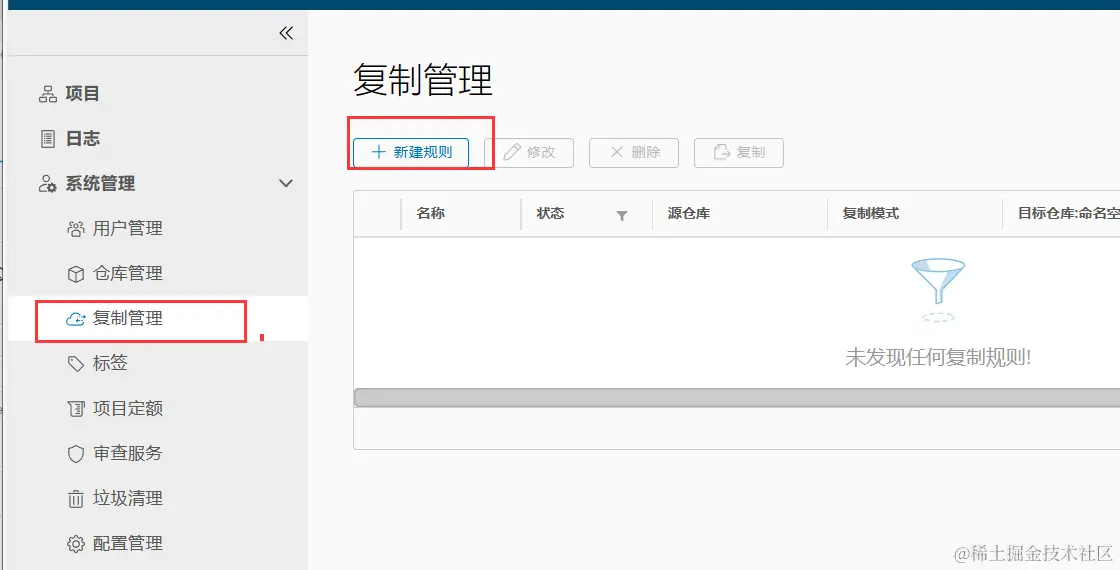

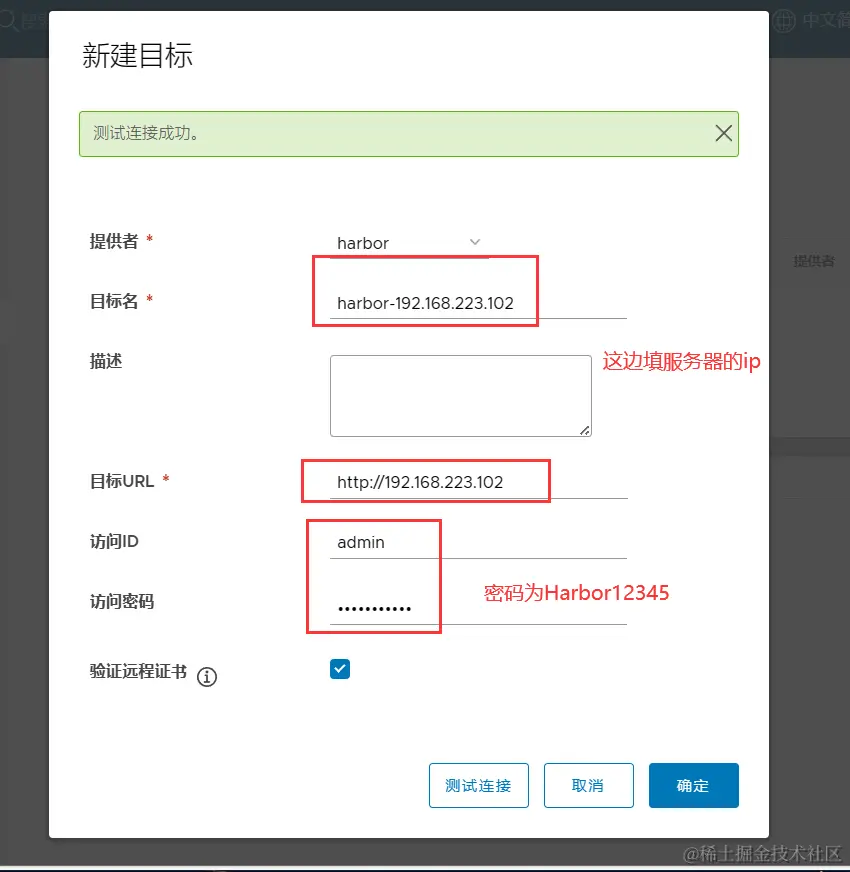

5.服务机上点击复制管理、创建规则

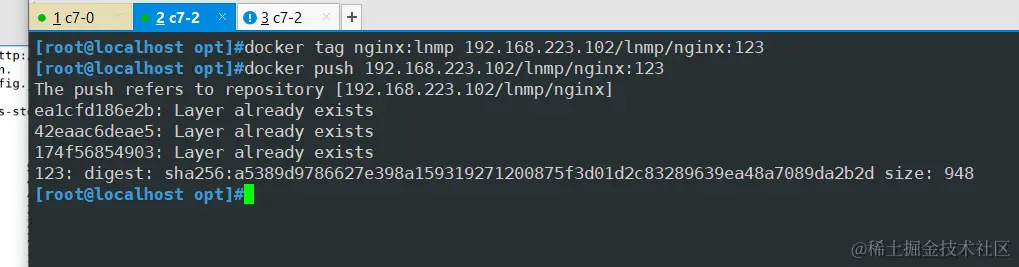

6.这个时候我们去服务器上推送一个镜像到harbor仓库

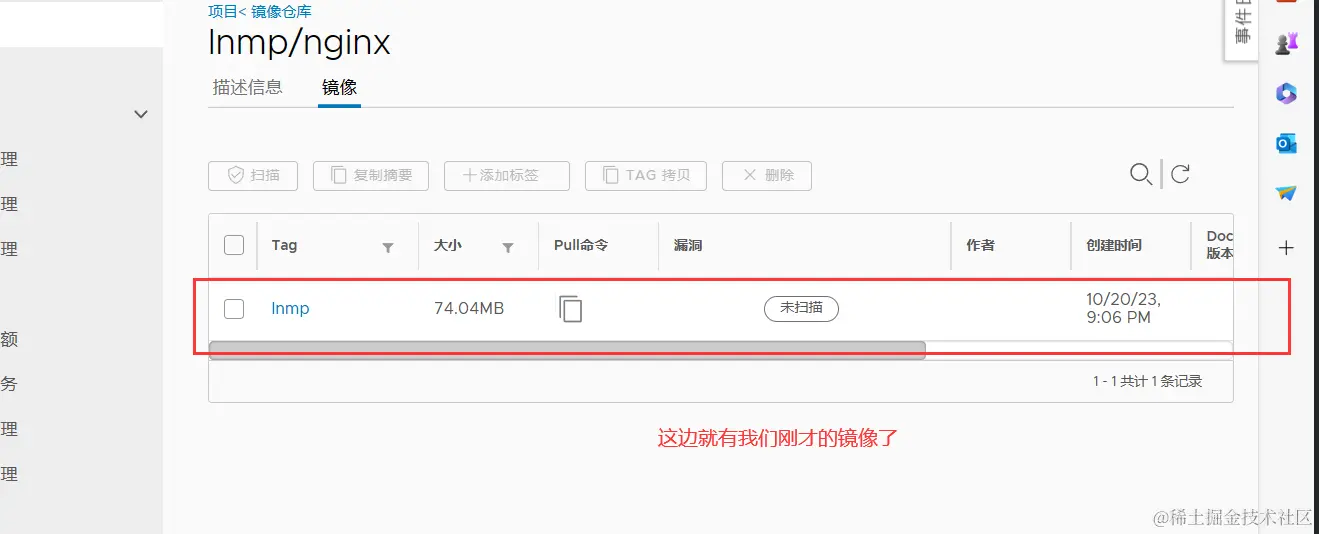

7.这个时候我们去客户机的浏览器查看

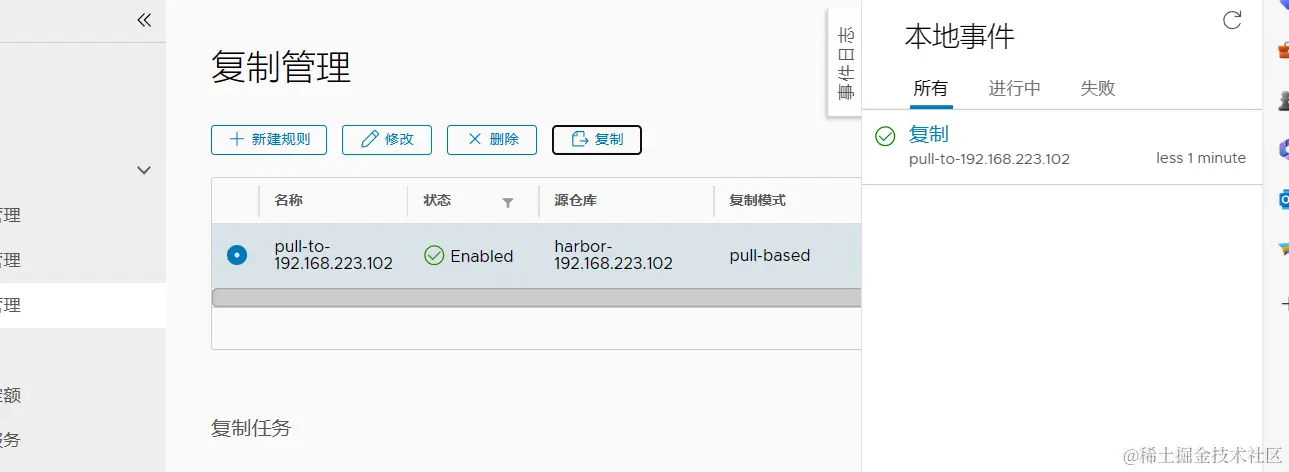

8.也可以在客户机进行拉取的方式来实现同步
