View的绘制流程

Activity、Window、DecorView、ViewRoot之间关系

知识储备

Activity : Activity只负责控制生命周期和处理事件，视图控制由Window负责。

Window：每个Activity都会创建一个Window用于承载View视图的显示，Window是一个抽象类存在了一个唯一实现类PhoneWindow

PhoneWindow:PhoneWindow是Android系统中的一个关键类，它是Android应用程序窗口的实现类之一，用于管理应用程序窗口的显示和交互。

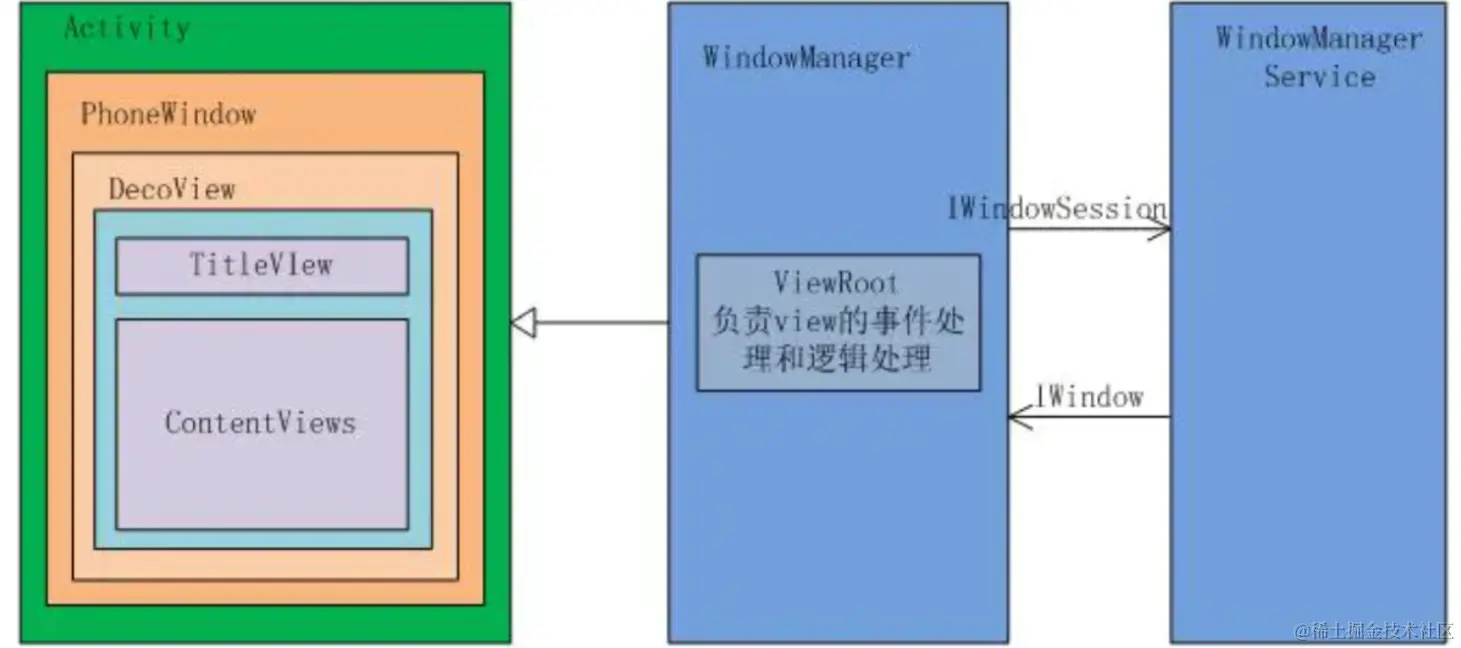

DecorView：DecorView继承自FrameLayout，可以认为DecorView是View的根布局。DecorView内部是一个LinearLayout。1

包含三个子View：ViewStub（用于运行时动态加载布局资源）、TitleView、ContentView。

  • ViewStub：ViewStub（用于运行时动态加载布局资源）
  • TitleBar：屏幕顶部的状态栏
  • ContentView：Activity对应的XML布局，通过setContentView设置到DecorView中。

在Activity.onCreate()方法中调用setContentView()方法就是将Activity资源文件添加到ContentView中。

ViewRoot:ViewRoot的实现类为ViewRootImpl，它是连接WindowManagerService和DecorView的纽带。所有View的绘制和事件分发都是通过ViewRoot完成。


View的绘制

前期工作

  1. 通过ClassLoader创建一个Activity实例后，调用activity#attach()方法对Activity进行初始化。

  2. 在Activity#attach()方法中初始化一个PhoneWindow对象，与该Activity进行绑定。

    final void attach() {
            ......

            mWindow = new PhoneWindow(this, window, activityConfigCallback);
            ......
        }

  3. 在Activity#onCreate()生命周期初始化DecorView对象；

  4. 在Activity#onResume()生命周期之后，在WindowManagerGlobal#addView()方法中初始化ViewRoot对象，然后将DecorView和ViewRoot关联，调用ViewRoot#setView()方法开始View绘制流程。

  5. 在ViewRoot中将View的绘制流程封装为一个Runnable，在Choreographer类中将其封装为一个异步消息，然后通过主线程Handler发送该消息，使View的绘制优先被处理。

  6. 这个消息被处理后，最终会来到View的绘制的入口方法performTraversals()，分别调用performMeasure()、performLayout()、performDraw()进行View的测量、布局与绘制。

private void performTraversals() {
     ...............
    //measur过程
    performMeasure(childWidthMeasureSpec, childHeightMeasureSpec);
     ...............
    //layout过程
    performLayout(lp, desiredWindowWidth, desiredWindowHeight);
     ...............
    //draw过程
    performDraw();
}

开始绘制

  • measure：为测量宽高过程，如果是ViewGroup还要在onMeasure中对所有子View进行measure操作。
  • layout：用于摆放View在ViewGroup中的位置，如果是ViewGroup要在onLayout方法中对所有子View进行layout操作。
  • draw：往View上绘制图像。
Measure

在ViewRootImpl#performMeasure()方法中会调用DecorView#measure()（也就是View#measure()方法），从根布局DecorView开始View的绘制。下面代码的mView就是我们的DecorView

private void performMeasure(int childWidthMeasureSpec, int childHeightMeasureSpec) {
      if (mView == null) {
          return;
      }
      try {
          mView.measure(childWidthMeasureSpec, childHeightMeasureSpec);
      } finally {
          Trace.traceEnd(Trace.TRACE_TAG_VIEW);
      }
}

.在ViewGroup#onMeasure()方法中，会遍历所有的子View，通过ViewGroup#measureChildWithMargins()，结合父View的MeasureSpec、margin、padding属性计算子View的MeasureSpec，然后调用子View的measure()方法。

protected void measureChildWithMargins(View child,
            int parentWidthMeasureSpec, int widthUsed,
            int parentHeightMeasureSpec, int heightUsed) {
        final MarginLayoutParams lp = (MarginLayoutParams) child.getLayoutParams();
        //计算子`View`的`MeasureSpec`
        final int childWidthMeasureSpec = getChildMeasureSpec(parentWidthMeasureSpec,
                mPaddingLeft + mPaddingRight + lp.leftMargin + lp.rightMargin
                        + widthUsed, lp.width);
        final int childHeightMeasureSpec = getChildMeasureSpec(parentHeightMeasureSpec,
                mPaddingTop + mPaddingBottom + lp.topMargin + lp.bottomMargin
                        + heightUsed, lp.height);
        //调用子`View`的`measure()`方法
        child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
    }

然后ViewGroup结合MeasureSpec和子View的最大宽高计算出自己的宽高。

在View#onMeasure()方法中，只需要设置自己的宽高即可，若SpecMode为AT_MOST或EXACTLY，则直接使用SpecSize作为控件的宽高。

在View#setMeasruedDimensionRaw()方法中会设置mMeasureWidth、mMeasureHeight的值，这样在Measure阶段完成之后就可以通过View#getMeasureWidth()和View#getMeasureHeight()方法获取控件的测量宽高了。

补充知识点：MeasureSpec

在Measure过程中使用到一个比较重要的参数MeasureSpec，这是一个int型变量，前2位代表测量模式SpecMode，后30位代表测量尺寸SpecSize，它是父控件提供给子控件的参数，用于作为一个子控件自身大小的参考。

SpecMode共有以下三种模式：

SpecMode说明
UNSPECIFIED父容器不对View有任何限制，一般用于系统内部。例如我们常用的ScrollView就是这种测量模式。
EXACTLY父容器已经检测出View所需大小，View的最终大小为SpecSize。对应LayoutParams中的match_parent或具体数值。
AT_MOST父容器指定了一个可用大小SpecSize，View的大小不能超过这个阈值。对应LayoutParams中的wrap_content。
Layout

Layout阶段根据前面测量出View的尺寸以及View的一些属性（padding、margin）来确定View的位置，同样也是从根布局DecorView开始，调用DecorView#layout()方法，最终来到View#layout()。

 private void performLayout(WindowManager.LayoutParams lp, int desiredWindowWidth,
            int desiredWindowHeight) {
        .........
        final View host = mView;
        if (host == null) {
            return;
        }
        host.layout(0, 0, host.getMeasuredWidth(), host.getMeasuredHeight());
        .........
}

在View中通过mLeft、mTop、mBottom、mRight四个变量来保存该View到父View的距离，在setFrame()方法中更新这几个变量的值，来确定该View在父布局中的位置。

如果View是ViewGroup类型，需要重写onLayout()方法对子控件进行布局（默认情况下onLayout()方法是个空实现），以FrameLayout为例，调用layoutChildren()遍历所有子View，计算出子View与父View的相对位置，然后调用child#layout()方法对子View进行布局。

在Layout阶段会设置View的mLeft、mTop、mBottom、mRight四个变量的值，然后可以通过调用View#getWidth()和View#getHeight()方法来获取控件实际的宽高。

Draw

相比于measure和layout阶段，draw阶段中View和ViewGroup变得没那么紧密了，View的绘制过程中不需要考虑ViewGroup，而ViewGroup也只需触发子View的绘制方法即可。

performDraw()执行后同样会从根布局开始逐层对每个View进行draw操作，在View中绘制操作时通过draw()进行，来看一下其主要源码：

public void draw(Canvas canvas) {
     ........
    // 绘制背景
    drawBackground(canvas);
    // 绘制内容,每个控件自己实现自己的绘制逻辑
    onDraw(canvas);
    // 绘制子View
    dispatchDraw(canvas);
    // 绘制装饰,如scrollBar
    onDrawForeground(canvas)
    ........
}

一些常用的绘制内容：

  • Canvas：画布，不管是文字，图形，图片都要通过画布绘制而成
  • Paint：画笔，可设置颜色，粗细，大小，阴影等等等等，一般配合画布使用
  • Path：路径，用于形成一些不规则图形。
  • Matrix：矩阵，可实现对画布的几何变换。

总结

从ViewRoot#perfromTraversals()方法开始View的绘制，分别调用performMeasure()、performLayout()、performDraw()进行View的测量、布局、绘制。

Measure：首先调用根布局DecorView#measure()方法开始，实际测量逻辑在onMeasure()方法中，measure()方法被final修饰，因此如果我们要重写测量的逻辑只能重写onMeasure()方法，父View先遍历子View，然后调用子View#measure()方法，测量完子View之后才测量父View自己。

Layout：首先调用DecorView#layout()方法开始布局，layout()方法同样被final修饰，因此如果我们要自定义View的布局只能在onLayout方法中完成。在父View中调用setFrame()方法完成自身布局，然后调用onLayout()方法对子View进行布局，调用layoutChildren() -> child#layout()

Draw：首先调用DecorView#draw()，如果是ViewGroup判断是否需要跳过自身绘制，是则调用dispatchDraw()，否则调用onDraw()绘制本身，然后再dispatchDraw()。

自定义View重写方法：

  • onMeasure()：自定义View的大小
  • onLayout()：改变View在父控件中的位置
  • onDraw()：绘制View图像
