TCM服务网格能力概述

架构概述

上篇文章，讲述了接入层高可用架构设计，这篇文章我们聊聊TCM(服务网格)。TCM(服务网格)是腾讯云提供的微服务流量治理云产品，100% 兼容支持 Istio API，TCM与腾讯云基础设施原生集成，提供全托管服务化的支撑能力，轻松保障和管理网格生命周期。

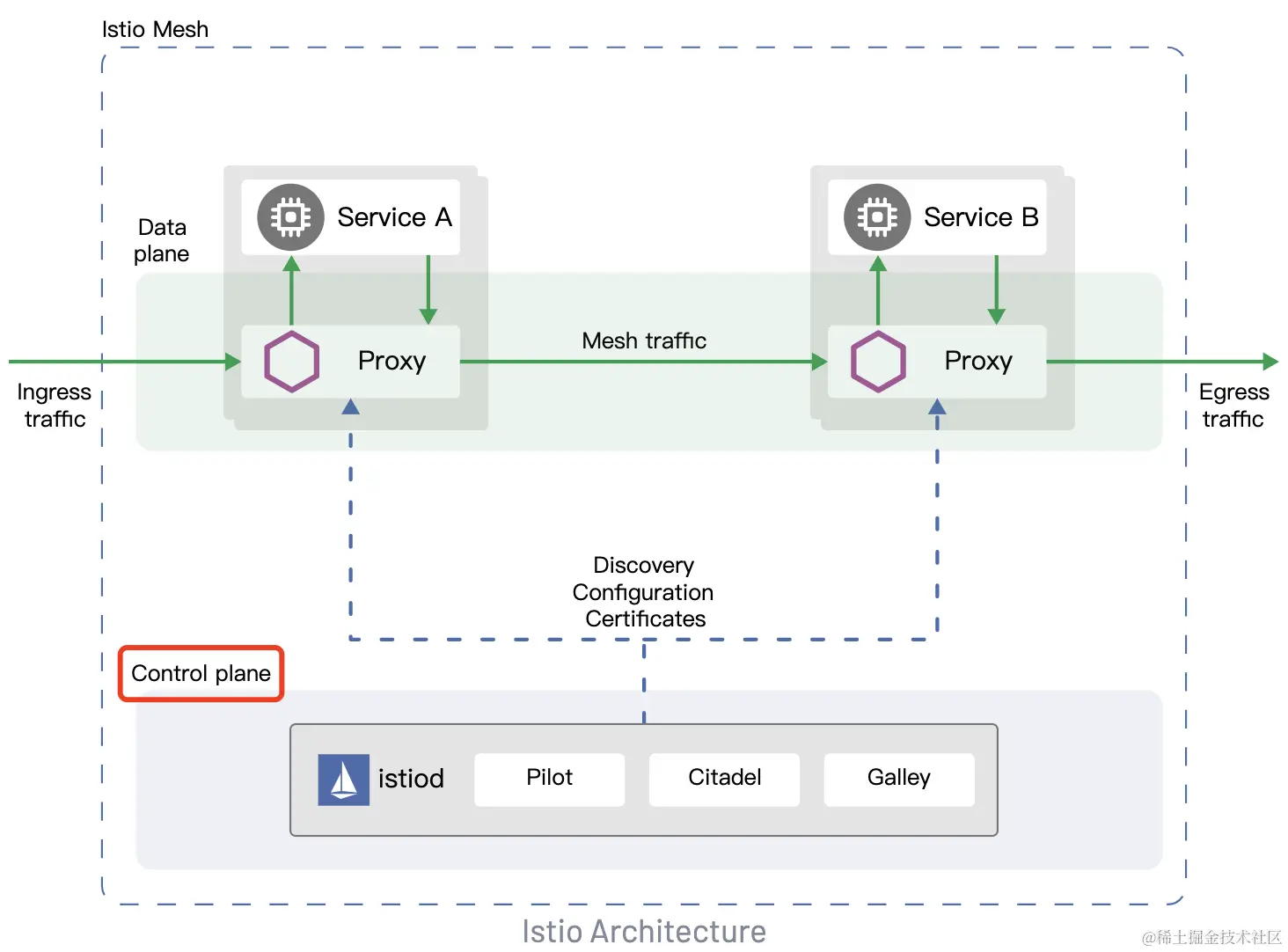

简易架构如下图：

腾讯云托管网格主要是增强了Control plane，默认与腾讯云基础设施集成，如CLB(负载均衡)、APM(应用性能监控)、TMP(Prometheus)、CLS(日志服务)、TKE(容器服务)等，用户无需配置即可用原生方式使用服务网格。

托管网格的跨区可用性

托管网格的控制面，部署在对所有云用户不可见的TKE集群。

TKE集群内node来自多可用区，同时通过反亲和性配置，保证同一个用户的控制面进程在不同的可用区，从而实现了部署层面的高可用。

同时，基于TKE集群本身的健康检查机制等，保证了进程的高可用

TCM详细资料参考：cloud.tencent.com/document/pr…

架构设计方案

同城双活需求分析

使用了TCM服务网格产品，只需要考虑数据面的高可用建设，即业务程序的同城双活。

这种架构模式下，有两个技术点需要解决：

1、接入层的流量负载均衡

2、逻辑层的set部署，即可用区内流量闭环

设计方案

适合上面同城双活的集群部署模式，如下图一、图二所示。

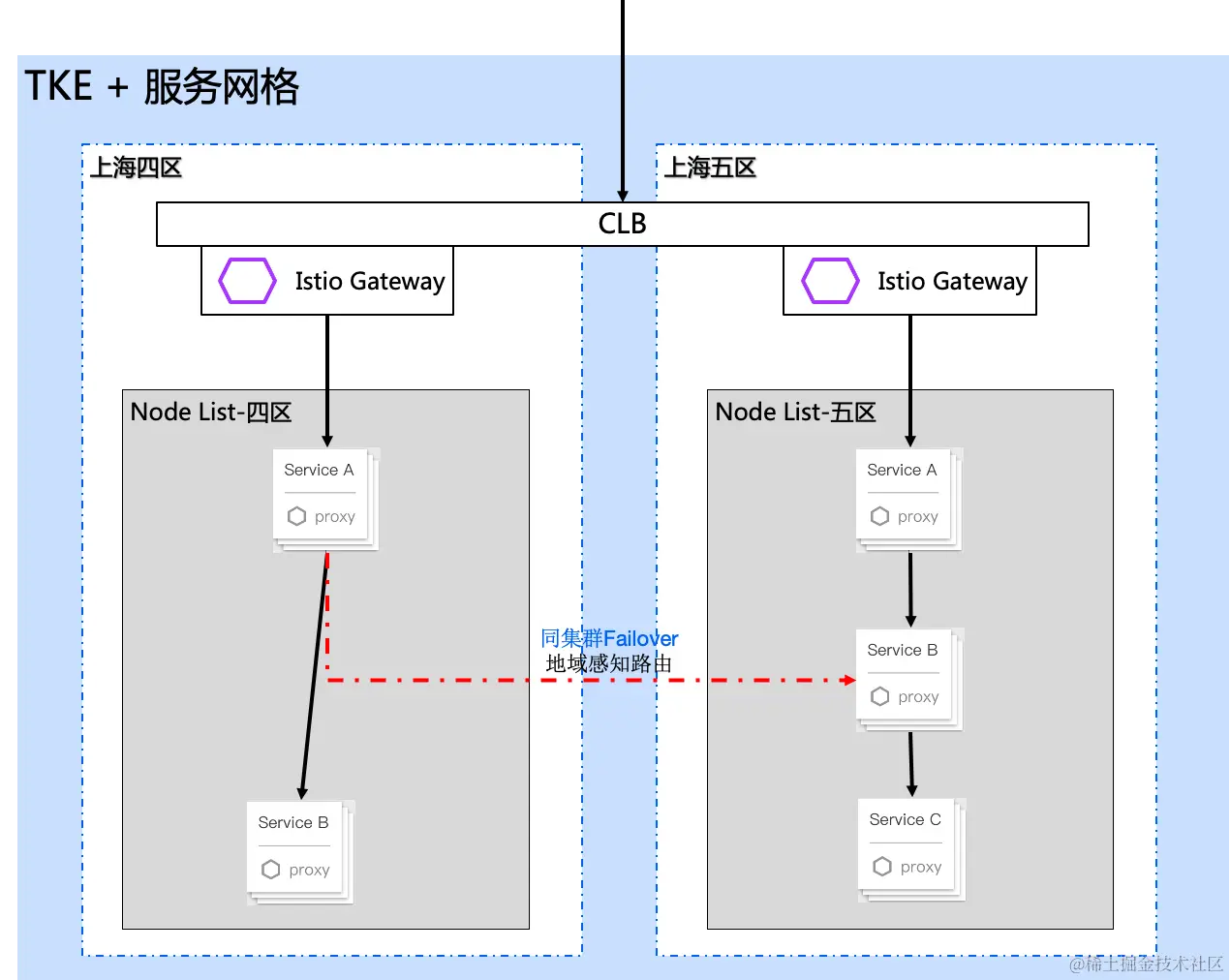

图一代表一个服务网格 + 一个TKE集群的部署模式，TKE集群的Node节点分布在两个可用区

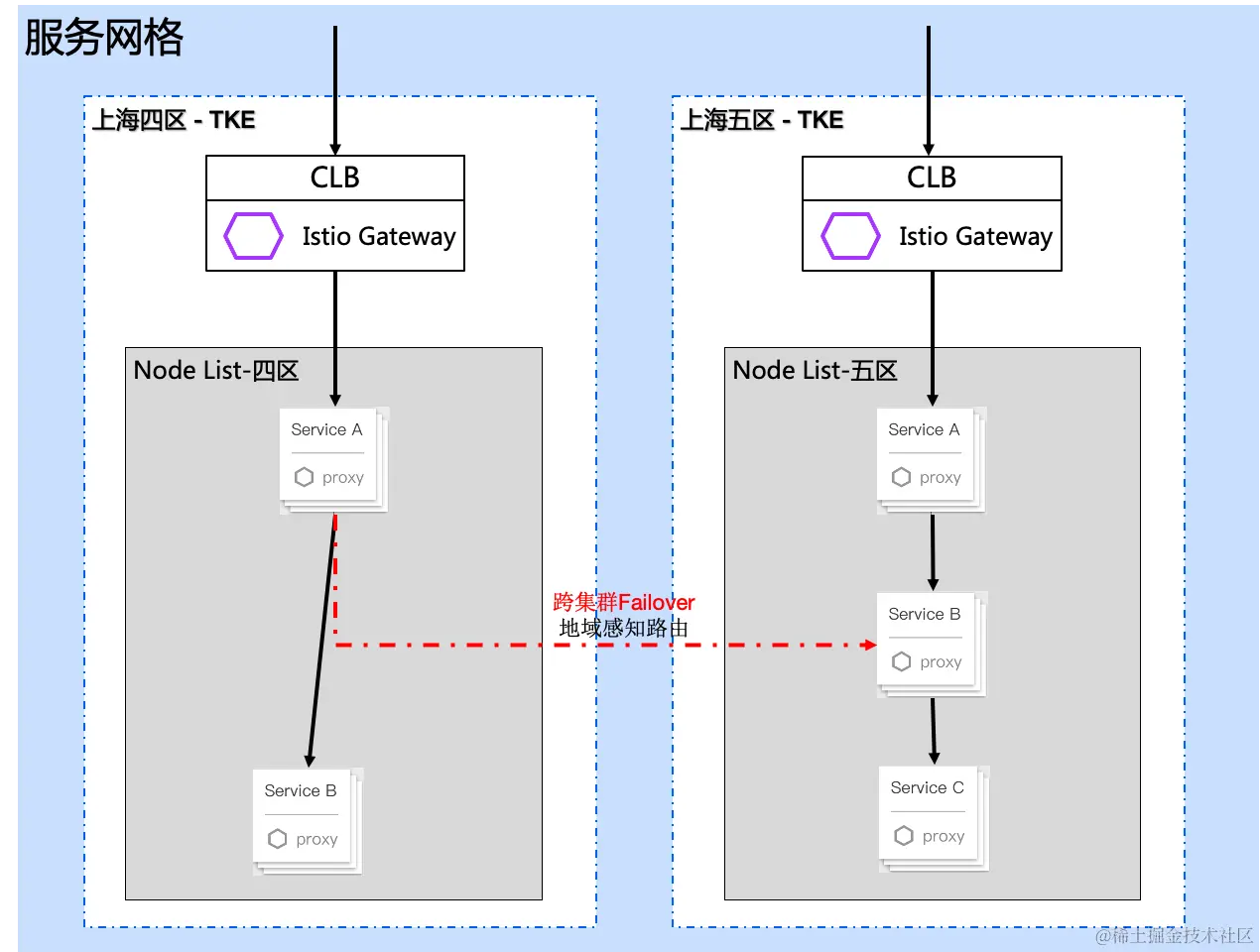

图二代表一个服务网格 + 两个TKE集群的部署模式，一个TKE的node节点分布在上海四区，另一个TKE的node节点分布在上海五区。

图一图二

建设要求	一个服务网格+一个TKE集群	一个服务网格+两个TKE集群
部署模式	承载双活业务的node节点在两个可用区内平均分布保证在一个可用区内pod>=2副本	保证在一个TKE集群内>=2副本
反亲和性	配置避免同区、同node的反亲和性配置(preferred模式)	配置避免同node的反亲和性配置(preferred模式)
就近接入能力	网格默认能力	网格默认能力
failover能力	需配置outlierDetection	需配置outlierDetection

原理分析

就近接入能力

istio本身会参考Region/Zone/Sub-zone这个三元组来决定就近调度。

Region来源：对应云的地域，从k8s node节点label中获取，key是 topology.kubernetes.io/region

Zone来源：对应云的可用区，从k8s node节点label中获取，key是topology.kubernetes.io/zone

Sub-zone来源：istio自定义的，用来定义比可用区更细的调度单元，需用户按需给node节点打label topology.istio.io/subzone

计算就近的顺序是Region、Zone、Sub-zone。

比如一个服务网格+一个TKE集群场景，流量进入四区的istio-gateway后，只会调用四区的Service A，依此类推。

默认情况下，该能力是关闭的，即流量进入四区的istio-gateway后，会在四区、五区的Service A轮询，如需使用，需开启异常检测能力，即配置outlierDetection流量管理功能，参考配置如下：

spec:
  host: stock
  trafficPolicy:
    outlierDetection:
      consecutiveErrors: 5
      interval: 10000ms
      baseEjectionTime: 30000ms
      maxEjectionPercent: 10
      minHealthPercent: 50

failover能力

就近接入能力开启后，那就面临一个问题，如果就近区域的服务全部不可用，如何failover呢？

实际是通过envoy endpoints中的priority参数来控制，不设置默认是0。

在大于两个单元的场景，failover的顺序是按0>1>2的顺序来转移。

细节参考文档：Locality Weighted Load Balancing — envoy tag-v1.23.0 documentation

相关配置分析

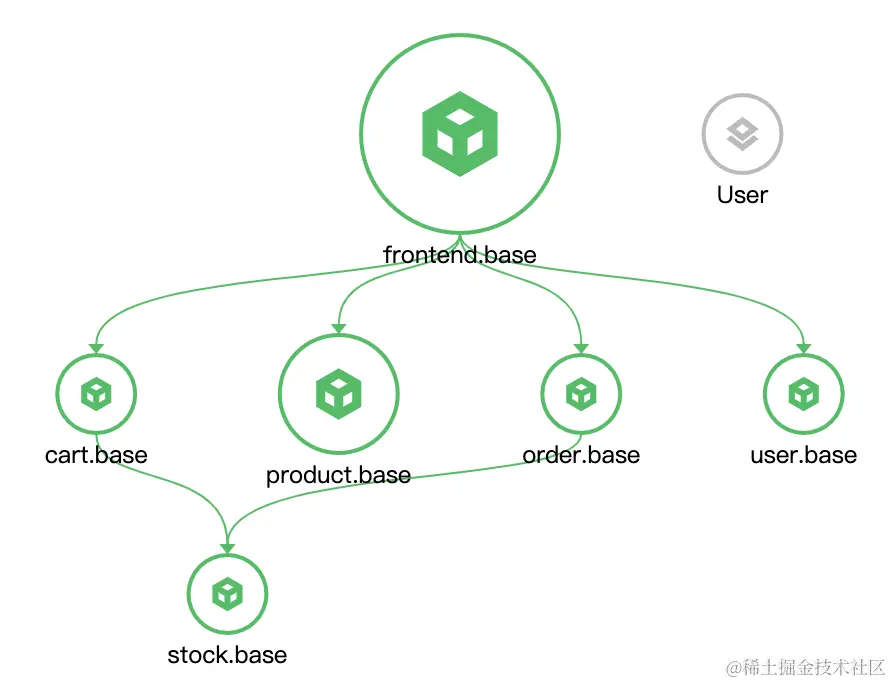

调用链路

如果流量是从四区的istio gateway进入，那么访问product时，链路会是istio gateway --> frontend --> product，且都在四区，反之亦然。

配置情况

下面是一个服务网格+一个TKE集群场景下ingress-gateway的endpoint配置，172.16.0.38 locality为zone: "200005"

- addedViaApi: true
  hostStatuses:
  - address:
      socketAddress:
        address: 172.16.1.124
        portValue: 80
    healthStatus:
      edsHealthStatus: HEALTHY
    locality:
      region: sh
      zone: "200004"
    weight: 1
  - address:
      socketAddress:
        address: 172.16.0.38
        portValue: 80
    healthStatus:
      edsHealthStatus: HEALTHY
    locality:
      region: sh
      zone: "200005"
    weight: 1
  name: outbound|80||istio-ingressgateway.istio-system.svc.cluster.local
  observabilityName: outbound|80||istio-ingressgateway.istio-system.svc.cluster.local

frontend的endpoint配置，172.16.0.37 locality为zone: "200005"

- addedViaApi: true
  hostStatuses:
  - address:
      socketAddress:
        address: 172.16.0.37
        portValue: 80
    healthStatus:
      edsHealthStatus: HEALTHY
    locality:
      region: sh
      zone: "200005"
    weight: 1
  - address:
      socketAddress:
        address: 172.16.1.120
        portValue: 80
    healthStatus:
      edsHealthStatus: HEALTHY
    locality:
      region: sh
      zone: "200004"
    priority: 1
    weight: 1
  name: outbound|80||frontend.base.svc.cluster.local
  observabilityName: outbound|80||frontend.base.svc.cluster.local

pronduct的endpoint配置，172.16.0.36 locality为zone: "200005"

- addedViaApi: true
  hostStatuses:
  - address:
      socketAddress:
        address: 172.16.0.36
        portValue: 7000
    locality:
      region: sh
      zone: "200005"
    weight: 1
  - address:
      socketAddress:
        address: 172.16.1.119
        portValue: 7000
    locality:
      region: sh
      zone: "200004"
    priority: 1
    weight: 1
  name: outbound|7000||product.base.svc.cluster.local
  observabilityName: outbound|7000||product.base.svc.cluster.local

结果验证

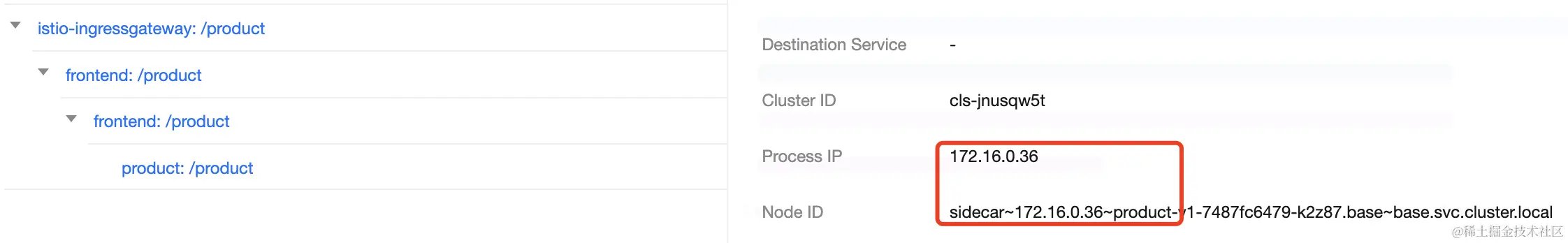

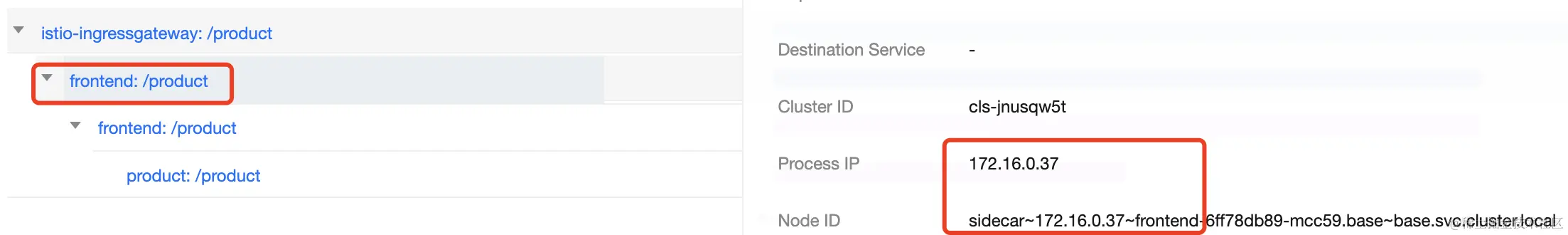

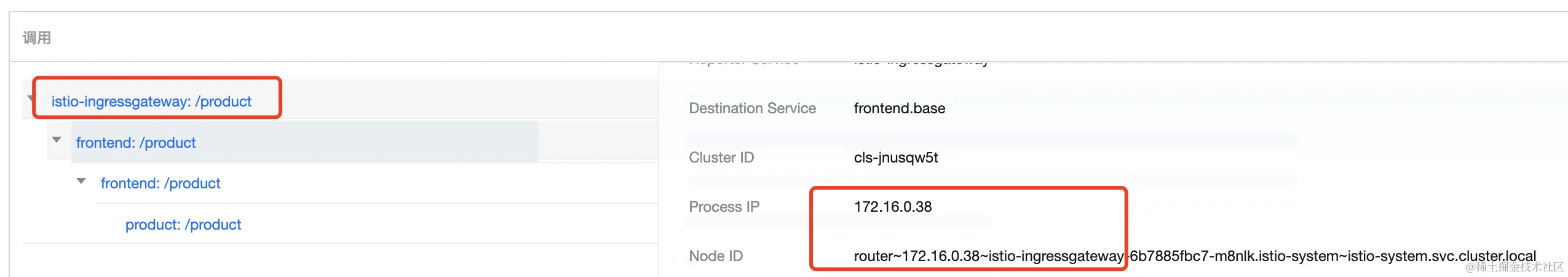

从调用链来看，确实实现了就近接入，且与上面配置一致：

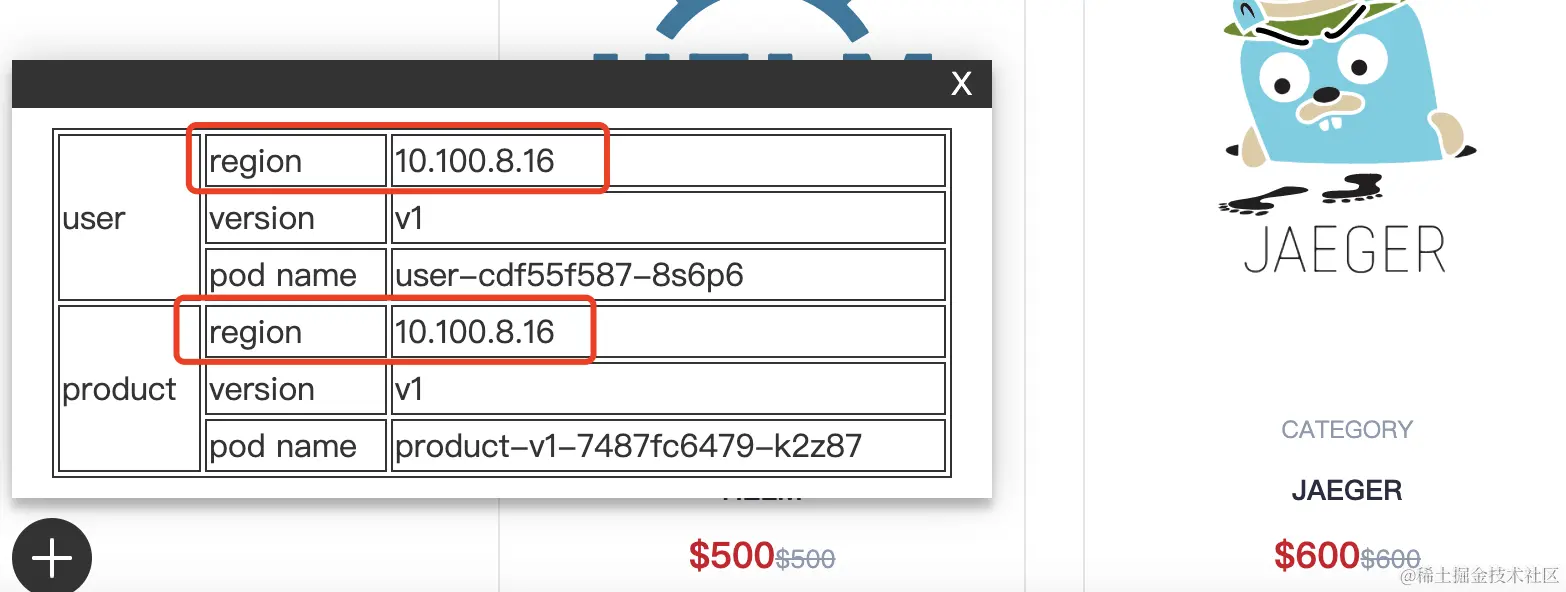

从前端界面来看，相关请求都到了五区。

TCM服务网格同城双活设计方案
