大家好，我是极智视界，本文来介绍一下 老美升级芯片禁令中的指标限制到底指什么。
邀您加入我的知识星球「极智视界」，星球内有超多好玩的项目实战源码下载，链接：t.zsxq.com/0aiNxERDq
就在前几天 (20231017)，老美再次颁布 / 升级了高端芯片对华出口的限制，会涉及 A100、A800、H100、H800、L40S、RTX4090 芯片，其中特别是对于 A800、H800、RTX4090 的限制，引起了广大网友的意外和讨论。在这个时间点颁布这个高端芯片升级限令，其实十分微妙。前段时间，华为在没有事先预告 和 长期被技术封锁的情况下直接发布了 mate60，搭载了国产的 7nm 芯片，着实让老美十分打脸，也直接让他们松口会向我们开放除高端芯片以外的芯片，注意，是除高端芯片之外。这不，回头高端芯片的禁令就升级了，这个禁令在之前可是只有 A100 和 H100 的，而 A800、H800 被视为 A100 和 H100 的阉割版，是可以对咱们出售的。此次依赖，基本就是国内都不能再直接购买到英伟达这些高算力的顶尖芯片了。除此之外还有很坏的地方，一方面对我们禁售尖端芯片，另一方面还防止我们自主芯片企业的崛起，对摩尔线程和壁韧科技都进行了技术封锁。为什么要禁这两家，一方面是技术做的确实不错，另一方面之前也确实有点高调。

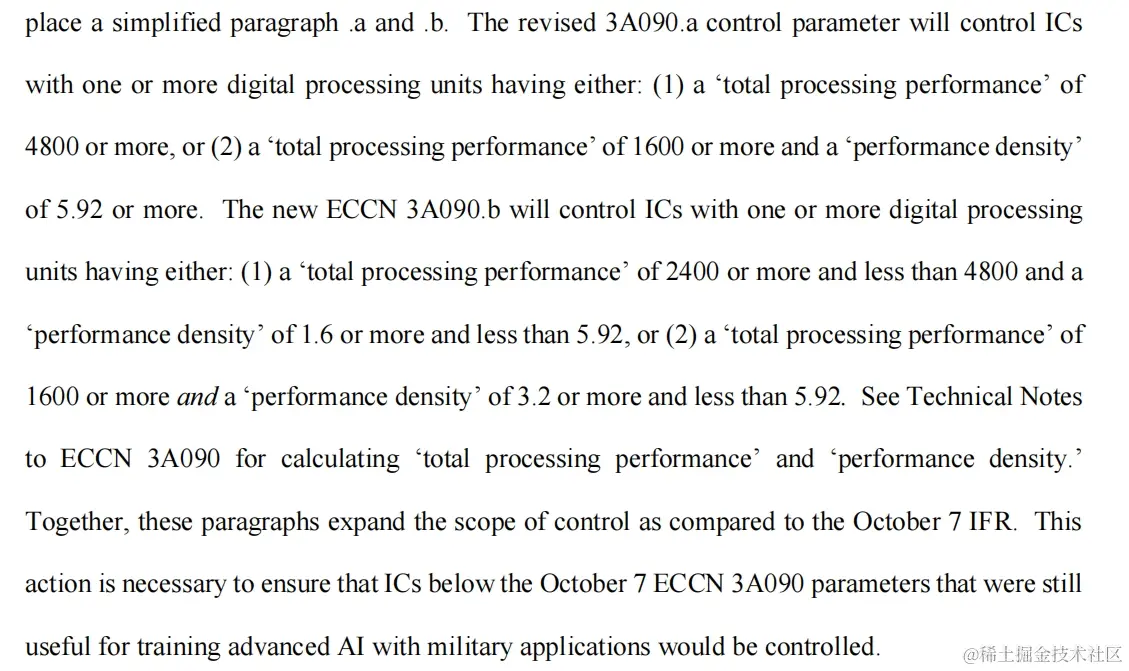

这次的芯片禁令中限制阈值主要由两个指标来控制，一个是叫 TPP，全称为 Total Processing Performance，计算方式是算力 * 位宽的乘积。还有个指标叫 PD，全称为 Performance Density，计算方式是 TPP 除以芯片面积 (非平面晶体管区域)。而 3A090.a 就是最高级限令，用于限制高端芯片，3A090.b 是次高级限令，用于限制次高端芯片。从限定的原文中摘录了下面的这段，这段主要就是在说限令的指标，
其实可以比较明显地看出，TPP 就是在限制算力，而 PD 是在限制 算力密度。这相比于去年的限令，去年限制的两个指标是算力 和 传输速率。在去年的限令之下，英伟达特供版的 H800 / A100 虽然是降低了带宽但保留了算力，H800 芯片之间的传输带宽只有 400GB/s，还不到 H100 峰值的一半，而 H100 的峰值带宽达到了 900GB/s。所以在去年的情况下，H800 / A800 还是可以 "投机取巧" 采购的，而这次的禁令，直接把这俩幻想也给打碎了，甚至还加入了消费级显卡 4090，这也是为什么说这次的芯片禁令限制升级的原因 (其实需要指出的是，这个限令规则其实不适用于 [消费产品]，但老美商务部同时也指出，在出口算力 > 300 TFLOPS 的芯片时必须上报，以便于跟踪这些芯片是否被大量用于训练 AI)。

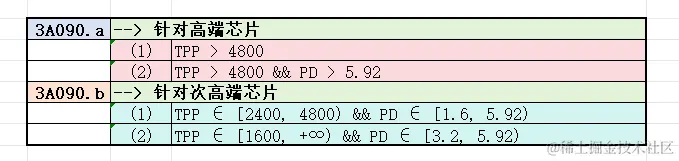

具体来说，这次的芯片禁令两个指标 TPP、PD 的限制范围如下，

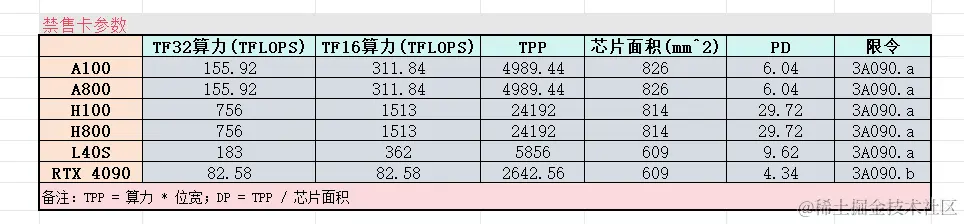

根据上面的指标限制范围，辐射到目前英伟达市面上的高端芯片，A100、A800、H100、H800、L40S、RTX4090，无一幸免，各显卡具体的指标如下，

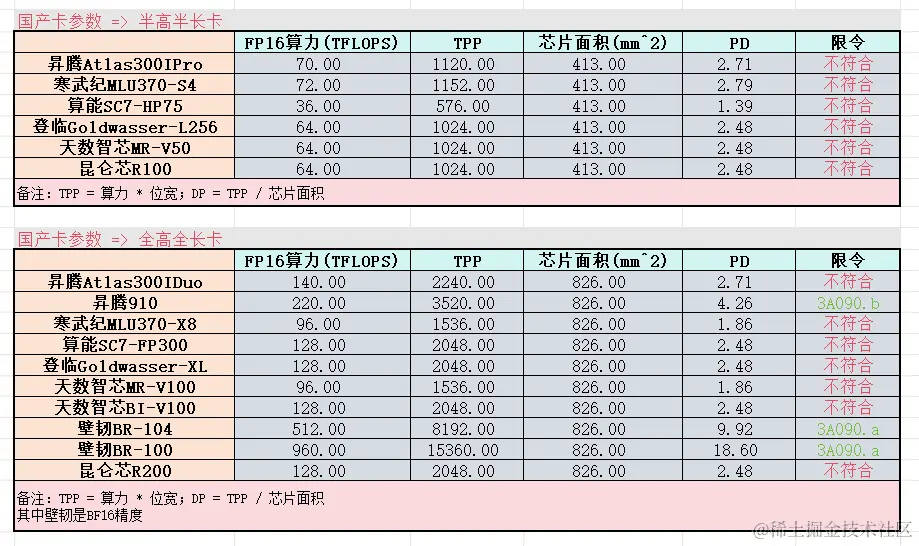

作为对比，我整理了一些国产 AI 算力卡的 TPP、DP 数据，由于 DP 数据中要用到的 芯片面积 参数不太好获得，所以我这里大致以 A100 芯片面积作为参考，即半高半长卡的芯片面积 = A100芯片面积 / 2，全高全长的芯片面积 = A100芯片面积 (这样计算出来的 DP 值可能不太准，所以仅作参考)。
观察上面的数据，可以看到大部分在国内炒得很热的国产 AI 芯片，其实都还没有达到老美的限令标准 (当然壁韧和昇腾910 达到了，这也是为什么要特别禁壁韧的原因，华为就不用多说了)，所以大部分的国产 AI 芯片其实在老美眼里都算不上高端芯片。认清现实，长足努力吧。
另外这次限令中特意加入的 "算力密度 PD" 限制，其实还考虑了另外的对华抑制。在之前的文章《先进封装技术Chiplet》中介绍过 Chiplet 技术，它是将芯粒进行组合成高性能芯片的技术，也是现阶段咱们破局芯片制造封锁的希望之路。算力密度的限制，也正在掐死这条路，通过对芯片在一定尺寸中的计算能力 (算力密度) 加以限制，目的就是为了防止我们获得相对高算力的小芯片，然后通过 Chiplet 来组合成高端芯片。真的太坏了。
好了，以上分享了 老美升级芯片禁令中的指标限制到底指什么，希望我的分享能对你的学习有一点帮助。
