关于svg图层添加元素拉伸效果实现

需求: 给定一个svg，根据用户手动去框选矩形面积来确定坐标，传递参数使后端在dwg源文件上达到圈定效果 依赖库的第三方库: @svgdotjs/svg.js、@svg-resize.js、@svg-select

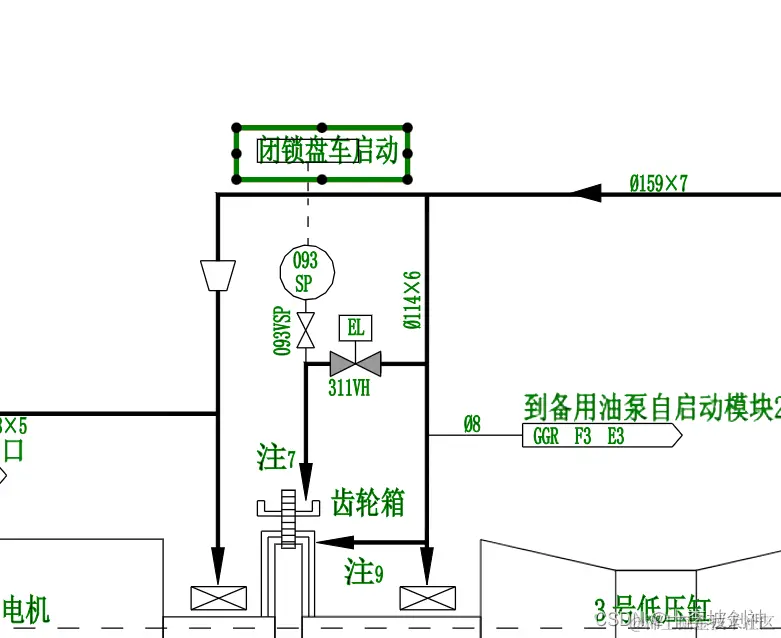

效果如图

单机图源出现可框选效果，并可以从8个方向拉伸rect 元素

安装版本

{
  ...
  "dependencies": {
    "@svgdotjs/svg.js": "^3.0.16",
    "svg.resize.js": "^1.4.3",
    "svg.select.js": "^3.0.1",
    ...
  },
  ...
}

注意：svg.select.js 和 svg.resize.js 来选择和自由缩放已绘制的SVG元素，作者说该插件并未完全支持svg.js，所以我们需要手动去源码里面修改一下 找到 node_modules > svg.select.js > dist > svg-select..js && svg-resize.js文件，在首行加入

import * as SVG from '@svgdotjs/svg.js'

使用过程中发现 svg3.0 不支持 set函数，所以我们需要在svg-select.js源码里重写添加一下

export default class Set {
  constructor(members) {
    if (members instanceof Set) {
      this.members = members.members.slice()
    } else {
      Array.isArray(members) ? (this.members = members) : this.clear()
    }
  }
  // Add element to set
  add() {
    var i,
      il,
      elements = [].slice.call(arguments)

    for (i = 0, il = elements.length; i < il; i++) this.members.push(elements[i])

    return this
  }
  // Remove element from set
  remove(element) {
    var i = this.index(element)

    // remove given child
    if (i > -1) this.members.splice(i, 1)

    return this
  }
  // Iterate over all members
  each(block) {
    for (var i = 0, il = this.members.length; i < il; i++) block.apply(this.members[i], [ i, this.members ])

    return this
  }
  // Restore to defaults
  clear() {
    // initialize store
    this.members = []

    return this
  }
  // Get the length of a set
  length() {
    return this.members.length
  }
  // Checks if a given element is present in set
  has(element) {
    return this.index(element) >= 0
  }
  // retuns index of given element in set
  index(element) {
    return this.members.indexOf(element)
  }
  // Get member at given index
  get(i) {
    return this.members[i]
  }
  // Get first member
  first() {
    return this.get(0)
  }
  // Get last member
  last() {
    return this.get(this.members.length - 1)
  }
  // Default value
  valueOf() {
    return this.members
  }
  // Get the bounding box of all members included or empty box if set has no items
  bbox() {
    // return an empty box of there are no members
    if (this.members.length == 0) return new RBox()

    // get the first rbox and update the target bbox
    var rbox = this.members[0].rbox(this.members[0].doc())

    this.each(function() {
      // user rbox for correct position and visual representation
      rbox = rbox.merge(this.rbox(this.doc()))
    })

    return rbox
  }
}

extend(Element, {
  set(members) {
    return new Set(members)
  }
})

试验一下

	   const canvas = SVG().addTo(svg);
       let rect = canvas.rect(20, 20).move(100,100).attr({ fill:"white", stroke: "red", 'stroke-width': 1, 'fill-opacity': 0, 'stroke-opacity': 1 });
       rect.selectize().resize(); // 调用

这样就创建了一个宽高都为20，坐标在x:100,y:100的矩形可拉伸元素

结合我们开头提到的需求集成一下

点击元素码后添加生成可框选的rect元素，这里SVG.size()目的是为了保证外层viewbox变化时内层svg不会出现不见得情况，得指定一下内层嵌套svg得宽高，和外层保持一致，这样效果就大功告成了，之后根据需求转换一下单位调用接口

	addRect(svg, pointBox, hexCode) {
            if (this.positionSet.has(hexCode)) {
            	// 已存在 唯一hexCode 无需再添加rect
                console.log(11);
            } else {
                // 需要用size属性指定要添加的svg的大小，
                const canvas = SVG().size('999.772mm', '999.772mm').addTo(svg);
                let rect = canvas.rect(pointBox.width, pointBox.height).move(pointBox.x, pointBox.y).attr({ fill: "white", stroke: "red", 'stroke-width': 1, 'fill-opacity': 0, 'stroke-opacity': 1 });
                rect.selectize().resize();
                this.positionSet.add(hexCode)
            }

        },

关于dwg文件坐标和svg坐标不一致解决方案

例子: 在dwg中同一个点的坐标是(5000,4000),转成svg后同一个点在svg中的坐标是(300,200)，注意:每份dwg的原点坐标不是固定的，比如这份的坐标原点是(2000,2300)，所以不能直接用除法去换算。

解决方案：后端可以生成svg时两个给定的坐标点，如A点和B点，在生成元素时把在dwg中的坐标信息挂载到属性上，得到的元素就是

<svg>
...
<path code="pointA" positionX="5000" positionY="5000" ...> <path/>
<path code="pointB" positionX="4000" positionY="4000" ...> <path/>
</svg>

svg坐标计算

svg中path元素是根据一个个坐标点画出来的，如d="M112 116 155 177 ...",这些坐标的特点就是，左上角的点一定是X最小，Y最小，通过算法把最小坐标提取出来，就能得到标注点在svg上的坐标了，如下图则是dArr[0],dArr[1],同理可得B点的svg坐标

if (path.getAttribute('code') == 'pointA') {
  const dArr = path.getAttribute('d').replace(/[a-zA-Z]/g, ' ').replace(/(^\s*)|(\s*$)/g, "").split(' ');
      aPosition = {
            x: dArr[0],
            y: dArr[1],
            positionX: parseFloat(path.getAttribute('positionx')),
            positionY: parseFloat(path.getAttribute('positiony')),
      }
  }

取得单位比例

在这里计算出的值是个定值 57.234114 小数点后面忘记了，但一定是定值

const proportion = (aPosition.positionX - cPosition.positionX) / (aPosition.x - cPosition.x)

套公式

接下来就很好计算了, 现在给定一个C点，svg坐标假定是20,20,现在A点的svg坐标是30,30,A点的dwg坐标是2000,2000

// 则C点的dwg坐标
 dwgC = {
    x:A.dwgX + proportion * (C.svgX - A.svgX)
    y:A.dwgY + proportion * (C.svgY - A.svgY)
}
// 代入值得到
x = 1430
y = 1430

一切就大功告成了
