一、概述

如文章标题所示，作者的目标是实现对家庭局域网的安全访问，从而可以对局域网中的主机进行文件访问、远程桌面等操作。

作者的宽带是移动宽带，可获取公网Ipv6地址，作者的路由器之一是红米AX3000。实际上在关闭光猫和红米AX3000的Ipv6防火墙后，即可对局域网设备进行访问了。但是这样设置，存在极大的安全隐患，内网设备的Ip和端口完全暴露于公网，给了攻击者攻击的机会。

作者的另一个路由器是小米路由器4A千兆版。作者将此路由器刷成LEDE(openwrt)系统，在其上配置防火墙规则、DDNS和OpenVPN服务器，使得手机可以通过OpenVPN隧道连接此路由器并访问局域网。此外在手机上安装WOL软件可唤醒局域网中的主机。

虽然路由器对于数据包的转发能力很强，但对于数据的加密能力不强（个人猜测），所以不论手机是使用流量还是使用路由器的WiFi来连接OpenVPN服务器，文件下载的速度都很慢，仅2.5MB/s，对路由器的远程管理或者对主机的远程桌面，这个速度是足够的。但是对于文件传输来说就太慢了，试想一个100MB的文件需要40秒，这无法让人接受。

在上述搭建的环境的基础上，作者通过OpenVPN远程登录自己的主机，在自己主机上运行V2Ray服务器，在路由器设置相关转发规则，然后用手机通过V2Ray隧道连接自己的主机。通过这条隧道，一样可以对局域网进行访问。在手机使用路由器WiFi的情况下，文件下载速度达到40MB/s，但是使用流量时不到2MB/s，而此宽带的上行带宽可达130Mbps。后续，作者借了一部5G手机，测得使用WiFi时下载速度可达80MB/s，使用流量下载速度可达20MB/s。

网络

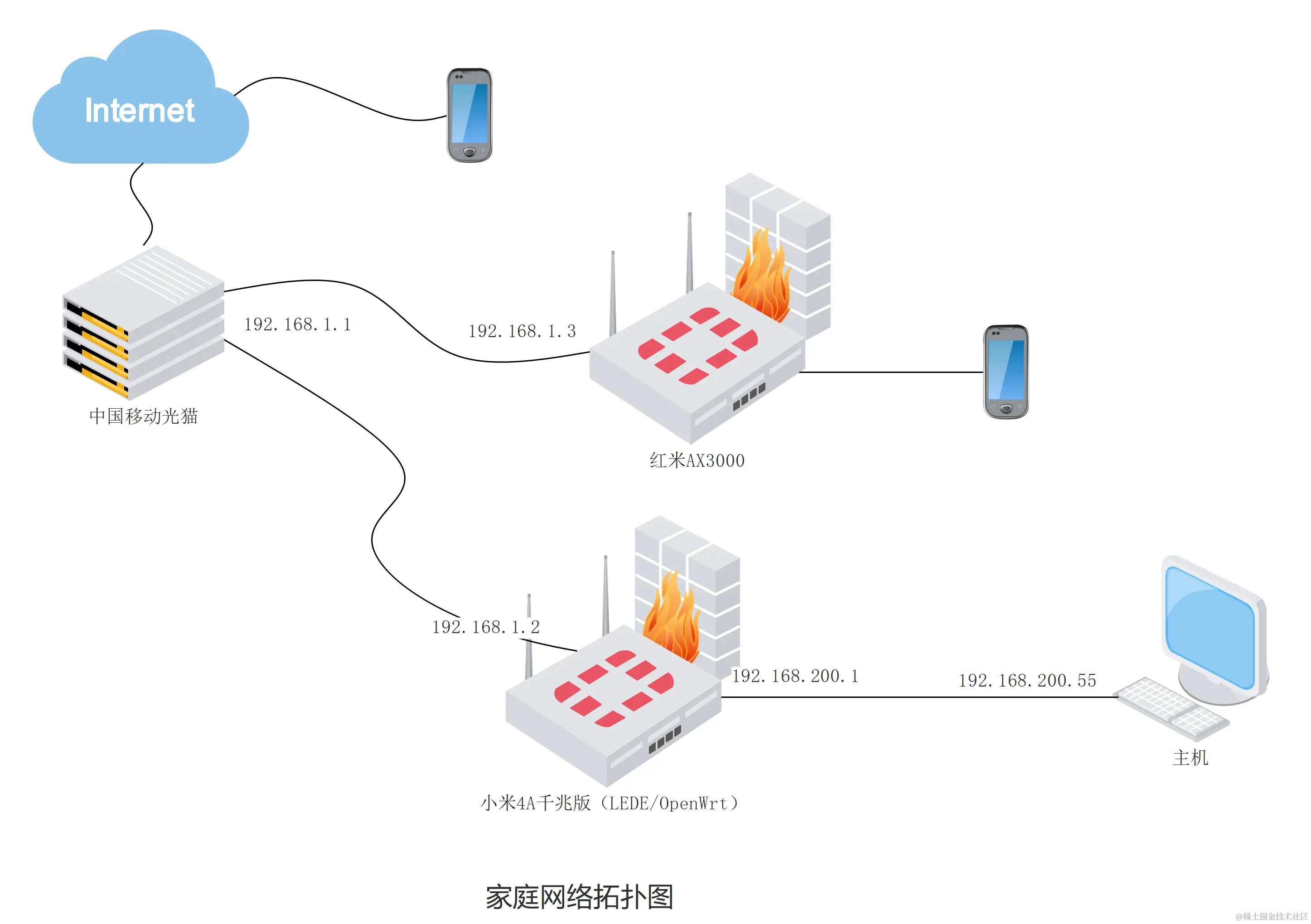

家庭网络拓扑图如下，其中红米AX3000保持Ipv6防火墙开启，除主机外的设备都通过AX3000上网。 网络图.png

如下图，在LEDE上运行OpenVPN服务器，使用ifconfig命令可以看到多出了名为tun0的接口，ip为10.0.8.1，它的功能和lan接口相同，即作为一个局域网的网关，不同在于tun0是由纯软件实现的。手机使用OpenVPN客户端经由互联网连上OpenVPN服务器后，客户端会被分配一个虚拟ip地址，如10.8.0.10，在逻辑上手机成为了tun0局域网的一员。在LEDE配置转发规则，允许这两个局域网互相通信，则手机可访问主机。


如下图，在主机运行V2Ray服务器，在LEDE配置转发规则，允许将WAN口数据包转发到V2Ray服务器。在V2Ray服务器配置入口出口规则，可实现手机访问主机、局域网甚至互联网。


Ipv6测试

在进入后续章节的搭建详细步骤前，先测试下，手机能否经由互联网使用Ipv6地址访问到局域网。

  1. 关闭光猫的Ipv6防火墙

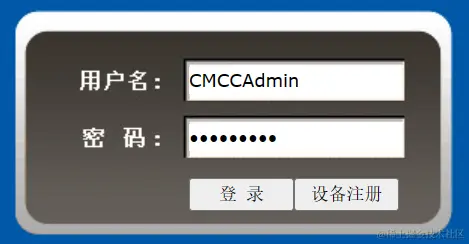

中国移动的光猫管理员账号密码一般为CMCCAdmin，aDm8H%MdA。 移动光猫.png

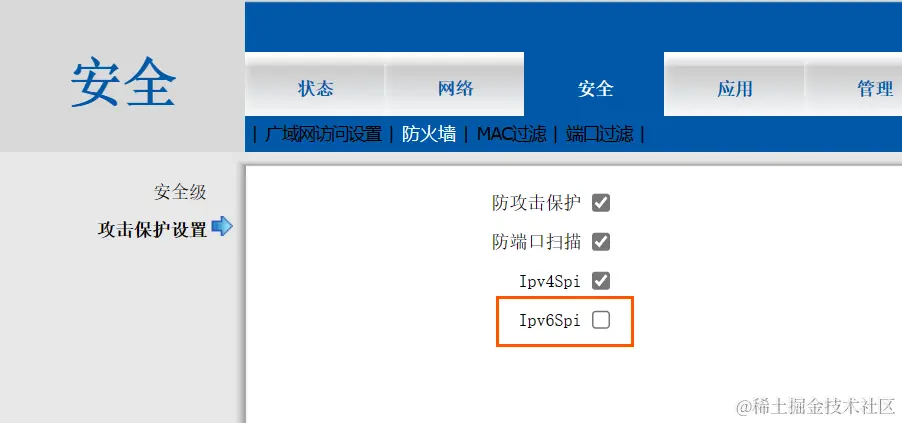

取消勾选Ipv6Spi，将允许WAN口Ipv6数据包入站。 移动光猫2.png

端口绑定，被勾选的端口允许上网。同时，在其他“连接名称”中不要绑定这里勾选的端口。 移动光猫3.png

  1. 关闭AX3000的Ipv6防火墙，将主机连接在AX3000上。如果没有能够关闭防火墙的路由器，则直接将主机连接到光猫上。

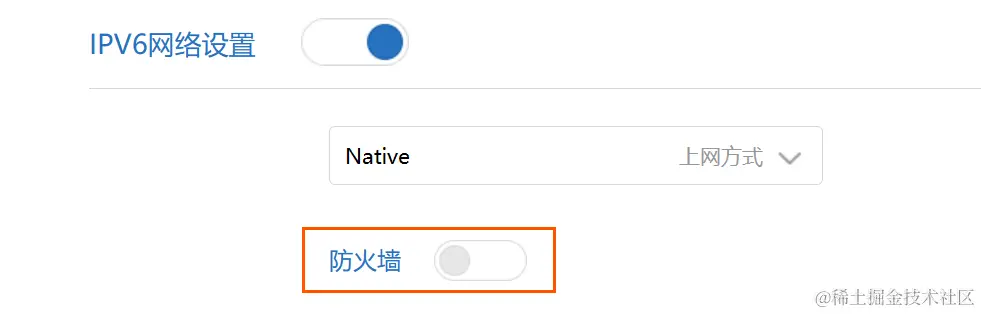

在“常用设置”->“上网设置”->“IPV6网络设置”中关闭防火墙。注意，这会使设备暴露于公网，记得及时开启防火墙。 AX3000.png

  1. 在主机运行http服务器。

使用终端工具进入主机的某一空白目录，运行python -m http.server。然后使用手机浏览器通过流量访问[主机Ipv6地址]:8000，若能访问到目录文件，则证明Ipv6通路。（记得及时开启防火墙）

二、LEDE系统

本节介绍将小米路由器4A千兆版刷写LEDE系统的过程。LEDE系统是OpenWrt的分支，功能比OpenWrt更丰富。OpenWrt基于Linux系统，一般路由器都基于OpenWrt系统进行开发。如果希望刷写OpenWrt系统，可访问[OpenWrt Wiki] 硬件列表：固件下载，下载下图所示的bin文件。 openwrt.png

编译LEDE系统

准备一Linux环境，作者使用的是Debian发行版，运行下列命令行。编译lede项目要求使用非root用户；项目编译过程会下载GitHub和其他一些国外网站的数据，需要保持网络通畅；编译耗时约20分钟。

apt update -y
apt full-upgrade -y
apt install -y ack antlr3 asciidoc autoconf automake autopoint binutils bison build-essential \
bzip2 ccache cmake cpio curl device-tree-compiler fastjar flex gawk gettext gcc-multilib g++-multilib \
git gperf haveged help2man intltool libc6-dev-i386 libelf-dev libglib2.0-dev libgmp3-dev libltdl-dev \
libmpc-dev libmpfr-dev libncurses5-dev libncursesw5-dev libreadline-dev libssl-dev libtool lrzsz \
mkisofs msmtp nano ninja-build p7zip p7zip-full patch pkgconf python2.7 python3 python3-pyelftools \
libpython3-dev qemu-utils rsync scons squashfs-tools subversion swig texinfo uglifyjs upx-ucl unzip \
vim wget xmlto xxd zlib1g-dev python3-setuptools

adduser lede_user
cd /
su lede_user
git clone --depth=1 --single-branch https://github.com/coolsnowwolf/lede.git

cd /lede
./scripts/feeds update -a
./scripts/feeds install -a
make menuconfig

make download -j8
make V=s -j32

make menuconfig命令用于设置编译配置，下图列出了作者的部分编译选项。 lede.png 编译出的包的路径为/lede/bin/targets/ramips/mt7621/openwrt-ramips-mt7621-xiaomi_mi-router-4a-gigabit-squashfs-sysupgrade.bin。

刷写LEDE系统

在小米路由器管理界面的升级选项卡中，有选择固件进行手动升级的选项。但是作者没试过通过这种方式刷写OpenWrt或LEDE系统，所以不知道能否刷写成功。

作者使用了acecilia/OpenWRTInvasion: Root shell exploit for several Xiaomi routers: 4A Gigabit, 4A 100M, 4, 4C, 3Gv2, 4Q, miWifi 3C... (github.com)介绍的方法，首先打开路由器的ssh登录，然后上传并用命令行刷写的bin文件。

git clone --depth=1 --single-branch https://github.com/acecilia/OpenWRTInvasion.git
cd OpenWRTInvasion
pip3 install -r requirements.txt # Install requirements
python3 remote_command_execution_vulnerability.py # Run the script

使用上面的命令打开ssh后，提示可以用telnet、ftp或ssh连接路由器。将ftp路径复制到Windows资源管理器，将bin文件复制到/tmp目录下。打开终端，执行下列命令刷写LEDE系统。

ssh root@[路由器ip]
cd /tmp
mtd -e OS1 -r write openwrt-ramips-mt7621-xiaomi_mi-router-4a-gigabit-squashfs-sysupgrade.bin OS1 # Install OpenWrt

之后若要再次刷写bin文件，可通过升级选项卡上传bin文件并刷写。

启动LEDE系统后，配置或问题

  1. 登录密码：password。如果不是，在网上搜索一下。
  2. 刷写完后，路由器的WiFi很可能是开着的，且没有密码，记得及时关闭WiFi或设置密码。
  3. 在“网络”->“接口”中WAN6极可能显示不支持协议之类的提示，点击安装luci-proto-ipv6。
  4. 按下图配置LAN接口。 lede1.png
  5. 修改“网络”->“接口”中LAN，在“基本设置”中将IPv4地址修改为192.168.200.1。
  6. 可将DNS服务器设为223.5.5.5，速度会快些。

三、配置OpenVPN访问家庭局域网

OpenVPN服务器需要五个文件ca.crt，server.crt，server.key，dh2048.pem和server.conf，在LEDE上server.conf通过界面配置。客户端需要ca.crt，client.crt，client.key和client.conf，这四个文件的内容可以合并到一个client.ovpn文件中。

ca.crt是证书颁发机构的证书，服务器和客户端上存有相同的ca.crt，双方在确认彼此的证书时，需要ca.crt来验证。验证成功后，建立加密隧道。

在Debian上配置并运行OpenVPN

安装OpenVPN：

apt install openvpn

使用OpenVPN示例中的密钥和证书。后续小节将介绍密钥和证书的生成过程和在LEDE上的配置OpenVPN。

/usr/share/doc/openvpn/examples/sample-keys/ca.crt

/usr/share/doc/openvpn/examples/sample-keys/server.crt
/usr/share/doc/openvpn/examples/sample-keys/server.key
/usr/share/doc/openvpn/examples/sample-keys/dh2048.pem
/usr/share/doc/openvpn/examples/sample-config-files/server.conf

/usr/share/doc/openvpn/examples/sample-keys/client.crt
/usr/share/doc/openvpn/examples/sample-keys/client.key
/usr/share/doc/openvpn/examples/sample-config-files/client.conf

将服务器需要的五个文件拷贝到/etc/openvpn，server.conf文件的内容如下：

local ::  # 监听所有Ipv6地址
port 1194
proto udp
dev tun

ca ca.crt
cert server.crt
key server.key  # This file should be kept secret
dh dh2048.pem

server 10.8.0.0 255.255.255.0 # tun0局域网的ip地址范围
ifconfig-pool-persist /var/log/openvpn/ipp.txt
keepalive 10 120
persist-key
persist-tun
verb 3

运行openvpn；

cd /etc/openvpn
openvpn --config server.conf

输出下面的内容，则表示启动成功；

......
......Initialization Sequence Completed

创建client.ovpn文件，按照下列格式将客户端需要的4个文件内容复制到文件中；

client
dev tun
proto udp
remote xx:xx:xx::x # 替换为路由器的公网Ipv6地址或域名（需设置DDNS）
resolv-retry infinite
nobind
persist-key
persist-tun
cipher AES-256-CBC
verb 3
route-nopull
route 192.168.200.0 255.255.255.0 vpn_gateway # 手机访问这个网段，要经由VPN，否则不经过VPN

<ca>
-----BEGIN CERTIFICATE-----
# insert base64 blob from ca.crt
-----END CERTIFICATE-----
</ca>

<cert>
-----BEGIN CERTIFICATE-----
# insert base64 blob from client1.crt
-----END CERTIFICATE-----
</cert>

<key>
-----BEGIN PRIVATE KEY-----
# insert base64 blob from client1.key
-----END PRIVATE KEY-----
</key>

配置LEDE上的OpenVPN服务器

如图点击“修改”； lede2.png

上传文件； lede3.png

“高级配置”中设置监听的地址为::，应用修改，启动OpenVPN服务器。 lede4.png

配置LEDE上的防火墙



解读：

  1. “基本设置”中的“入站”指到达路由器的数据包，涵盖目的地为路由器或其他区域的数据包（即“入站”包含“转发”）。
  2. “拒绝”意为着路由器会回复“Refused”消息，而“丢弃”，路由器不会响应，建议使用“拒绝”的地方都使用“丢弃”。
  3. “入站”相当于总闸，若选为“拒绝”或“丢弃”，则“通信规则”里的设置是没有效果的。因此需设为“接受”。然后在“通信规则”里，添加如图所示的两条规则，因为当匹配到一条规则，后续规则就不会继续匹配了，所以这两条规则能够仅允许“目的地为路由器的公网Ipv6地址和1194端口的数据包”进站。
  4. 修改vpn区域，允许路由器将数据包从vpn区域转发到lan区域，以及从lan区域转发到vpn区域，即10.8.0.0/24和192.168.200.0/24互通。

配置LEDE上IP/MAC绑定

在“网络”->“IP/MAC”绑定中，输入主机的MAC地址和ip地址192.168.200.55，接口选择br-lan。则主机将被分配静态ip地址。

配置安卓客户端，访问个人主机

将client.ovpn中的remote语句地址改为路由器的公网Ipv6地址，在下一节配置好DDNS后，再改为域名。 将文件复制到手机，在OpenVPN Connect软件中导入此文件，点击连接，应显示为绿色。

测试：见前文，运行http服务器，手机浏览器访问192.168.200.55:8000，应当可以访问。

配置DDNS


lede8.png 解读： 路由器周期性地使用nslookup查询第一张图中“查询主机名”得到Ipv6地址a，路由器WAN口Ipv6地址为b，当a和b不相同时，路由器将更新第一张图中的“域名”的解析。假设购买的域名为example.com，则第一张图中的“查询主机名”和“域名”都设为xxx.example.com，xxx可以任取。

作者在阿里云上租的域名，这里用户名和密码为RAM用户的access key和secret key。访问RAM 访问控制 (aliyun.com)，创建RAM用户，并创建一对ak/sk。创建如下权限策略，并授权给RAM用户。此外需要预先在阿里云上添加将xxx.example.com解析为Ipv6地址的记录。

{
    "Version": "1",
    "Statement": [
        {
            "Effect": "Allow",
            "Action": [
                "alidns:DescribeSubDomainRecords",
                "alidns:UpdateDomainRecord"
            ],
            "Resource": [
                "acs:alidns:*:用户ID:domain/二级域名",
                // 例如："acs:alidns:*:111111122222:domain/example.com",
            ]
        }
    ]
}

生成密钥和证书文件

在Debian环境中，

cd /usr/share/easy-rsa

./easyrsa init-pki
./easyrsa build-ca --keysize=3072 # 生成ca.key，ca.crt

./easyrsa build-serverClient-full xxx-server nopass # 生成xxx-server.key，xxx-server.crt
./easyrsa gen-dh # 生成dh.pem

./easyrsa build-serverClient-full xxx-client nopass # 生成xxx-client.key，xxx-client.crt

四、配置V2Ray访问家庭局域网

在个人主机配置服务器端，监听手机客户端请求

{
  "inbounds": [
    {
      "port": 1201,
      "protocol": "vmess",
      "settings": {
        "clients": [
          {
            "id": "XXXXxxxx-XXXX-XXXX-XXXX-XXXXxxxxXXXX",
            "level": 1,
            "alterId": 64
          }
        ]
      }
    }
  ],
  "outbounds": [
    {
      "protocol": "blackhole",
      "settings": {}
    },
    {
      "protocol": "freedom",
      "settings": {},
      "tag": "freedom"
    }
  ],
  "routing": {
    "rules": [
      {
        "type": "field",
        "ip": [
          "192.168.200.55",
          "192.168.200.1"
        ],
        "outboundTag": "freedom"
      }
    ]
  }
}

解读：

  1. 入站连接类型一种，id为密码，可通过v2ray.exe uuid随机产生。
  2. 出站连接类型两种，第一种为默认出站类型，凡是没有在routing匹配到规则的入站数据包，都通过第一种类型出站。所以上述配置仅允许转发vmess入站且目的地为给定的两个ip的数据包。

新建run.bat文件，内容如下，点击即可运行：

v2ray.exe -c server.json

客户端配置


{
    "inbounds": [
        {
            "port": 10808,
            "listen": "127.0.0.1",
            "protocol": "socks",
            "settings": {
                "udp": true
            }
        },
        {
            "port": 10809,
            "listen": "127.0.0.1",
            "protocol": "http",
            "settings": {
                "udp": true
            }
        }
    ],
    "outbounds": [
        {
            "protocol": "freedom"
        },
        {
            "protocol": "vmess",
            "settings": {
                "vnext": [
                    {
                        "address": "",
                        "port": 1201,
                        "users": [
                            {
                                "id": "XXXXxxxx-xxxx-xxxx-xxxx-XXXXxxxxXXXX",
                            }
                        ]
                    }
                ]
            },
            "tag": "vmess_tun_to_mypc"
        }
    ],
    "routing": {
        "domainStrategy": "IPOnDemand",
        "rules": [
            {
                "type": "field",
                "ip": [
                    "192.168.200.55",
                    "192.168.200.1"
                ],
                "outboundTag": "vmess_tun_to_mypc"
            }
        ]
    }
}

解读： 客户端，如手机，入站规则两种，默认出站规则是直连，当目标为给定的两个ip时，通过vmess出站发往主机。 address改为主机Ipv6地址，id与服务器端一致。将配置导入手机V2RayNG软件中。

添加LEDE防火墙规则

允许公网访问主机的Ipv6地址的1201端口。 lede9.png

测试手机能否访问主机

使用前文所述的方法开启http服务器进行测试。注意主机的Ipv6经常变化，一旦变化就需要修改防火墙和客户端配置中的地址。另一种方法时使用端口映射，即凡是访问路由器某端口的数据包都转发到主机的某端口。端口映射对Ipv6来说并不常见，路由器页面上仅ipv4支持，网上搜索结果最多的是使用名为socat的软件来实现。

（完）
