图像不能包含alpha通道或者透明度

一涯
1,398 阅读5分钟

在内部系统根据Apple Store发布要求预先处理iOS审核需要的图片，使之符合所有的需求后再推送到审核平台。目前出现的错误是：图像不能包含alpha通道或者透明度(iOS: Images can't contain alpha channels or transparencies)。


重新了解alpha通道和透明度

两者的差异-From StackOverflow

JPG图片只有只有三个通道,RGB。

但是PNG有四个通道；除了前三个是RGB，第四个通道统一称为“alpha通道”。

如果第四个通道是透明度，则这种alpha通道就叫透明度通道，这也是最常见的RGBA方法。但是第四个通道也可以是其他值，比如光泽度之类的，这种alpha通道就叫光泽度通道。


2024-03-08

按照提示信息，上面图片中的报错信息中，alpha通道 or 透明度。猜测要求只是透明度通道，而不是其他类型的alpha通道。

根据透明度的解决方案

通过canvas读取--From StackOverflow

在线DEMO


var canvas1=document.getElementById("canvas1");
var ctx1=canvas1.getContext("2d");
var canvas2=document.getElementById("canvas2");
var ctx2=canvas2.getContext("2d");

$p1=$('#results1');
$p2=$('#results2');

var img1=new Image();
img1.crossOrigin='anonymous'
img1.onload=start1;
img1.src="https://upload.wikimedia.org/wikipedia/commons/4/47/PNG_transparency_demonstration_1.png";

function start1(){
  canvas1.width=img1.width;
  canvas1.height=img1.height;

  ctx1.drawImage(img1,0,0);

  var imgData=ctx1.getImageData(0,0,canvas1.width,canvas1.height);
  var data=imgData.data;
  var found1='Left canvas does not have transparency';

  for(var i=0;i<data.length;i+=4) {
    if(data[i+3]<255) {
      found1='Left canvas does have transparency';
      break;
    }
  }

  $p1.text(found1);

}


var img2=new Image();
img2.crossOrigin='anonymous'
img2.onload=start2;
img2.src="https://upload.wikimedia.org/wikipedia/commons/4/47/PNG_transparency_demonstration_1.png";

function start2() {
  canvas2.width=img2.width;
  canvas2.height=img2.height;

  ctx2.drawImage(img2,0,0);

  var imgData=ctx2.getImageData(0,0,canvas2.width,canvas2.height);
  var data=imgData.data;
  var found2='Right canvas does not have transparency';
  for(var i=0;i<data.length;i+=4) {
    if(data[i+3]<255){
      found2='Right canvas does have transparency';
      break;
    }
  }

  $p2.text(found2);

}

body{ background-color: ivory; }
canvas{border:1px solid red;}

<script src="https://ajax.googleapis.com/ajax/libs/jquery/1.9.1/jquery.min.js"></script>
<p id=results1>Results:</p>
<p id=results2>Results:</p>
<canvas id="canvas1" width=300 height=300></canvas>
<canvas id="canvas2" width=300 height=300></canvas>

2024-03-08

下面的方法不对！！最近出现了两张图片都是colorType = 6, 但是从苹果后台的判断来看，其中一个被判断是不包含，但是另一个被判断是包含！

什么是alpha通道/透明度

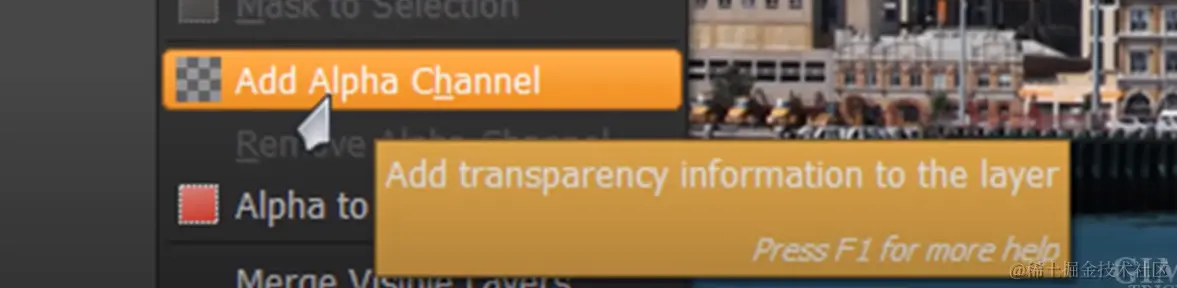

goolge+百度了很多文章，发现alpha通道、透明度应该是一个东西。在一个介绍 alpha channel 的视频里面的解释我觉得可以验证这个逻辑

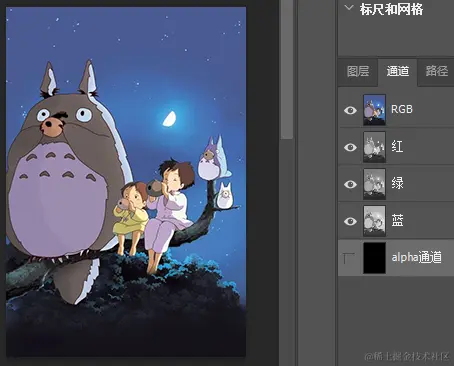

正常图片由R,G,B三个灰色通道组成。alpha通道是在这三个通道的基础上再叠加一个通道。


通过各种查询，发现alpha通道有很多好的用法：

  • 去除一个图片的背景色
  • 保存选取
  • 给图片更换主题色等

含有alpha通道图片类型

iOS官方要求图片必须是JPG或者PNG格式，且必须采用RGB色彩空间。

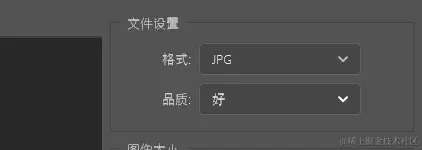

在Photoshop中保存图片时，可选择属性“透明度”只在PNG格式时可以勾选



由此判断alpha通道问题只需要判断图片类型为png类型时就可以了。

如何判断png图片是否含有alpha通道

PNG图片的基础信息查看

用于测试的图片基本信息如下：


我们通过FileReader读取图片的数据流。然后根据文档查看PNG图片包含的基本信息。

        const reader = new FileReader();
        // 文件加载完成时的回调函数
        reader.onload = function () {
            // 创建一个新的img元素
            const img = new Image();
            // 图片加载完成时的回调函数
            img.onload = function () {
                // 获取图片的宽度和高度
                const width = this.width;
                const height = this.height;
                // 从DOM中移除图像
                img.parentNode.removeChild(img);
                // 获取buffer
                const buffers = reader.result;
                const unit8Array = new Uint8Array(buffers, 0, 26);
                let data = unit8Array;
                const strs = String.fromCodePoint.apply(null, data); // 对应的字符信息
                console.log("===未解析数据==",data);
                console.log("===解析数据==",strs);
                if (strs?.includes("PNG") && strs?.includes("IHDR")) {
                    const colorType = data[25]; // color type
                    // 判断有alpha通道4,6
                    if ([4,6]?.includes(colorType)) {
                        remind.notice({
                            type: "error",
                            content: (file.name + "图像不能有alpha通道或者透明度")
                        });
                    }
                }
            };
            // 将图像的URL设置为FileReader结果
            img.src = URL.createObjectURL(file);
        };

        // 读取文件数据
        reader.readAsArrayBuffer(file);

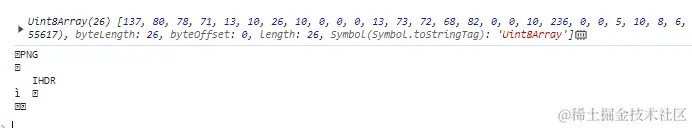

上面代码的打印结果如下：

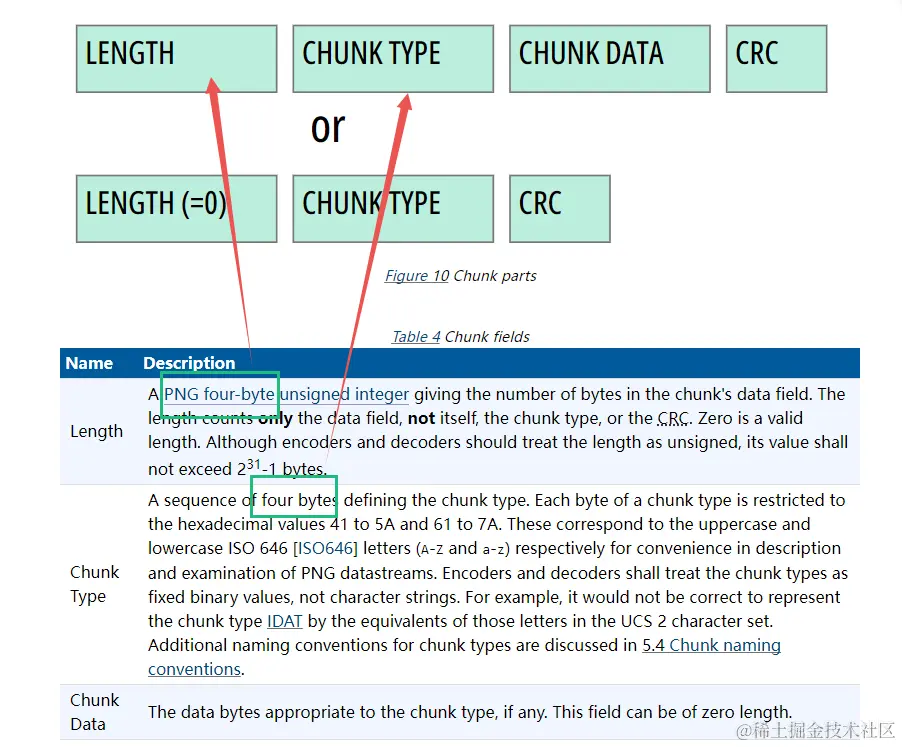

PNG图片的数据结构


根据文档可知，图片的头信息是8个16制的值。其对应的10进制即上面打印的前八个字节137, 80, 78, 71, 13, 10, 26, 10 通过解析可知其代表的是PNG类型。


紧接着，后面４个字节代表其后面的CHUNK　DATA的长度（＝１３）

再后面CHNUK TYPE 四个字节73, 72, 68, 82根据打印数据可知为IHDR

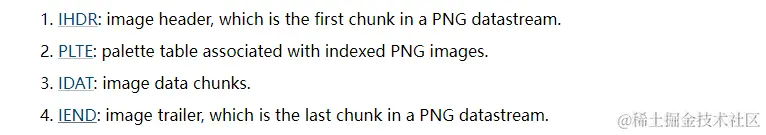

根据文档可知，类型有四种

image.png 通过查看各个类型包含的信息可知，只有IHDR类型含有alpha通道信息

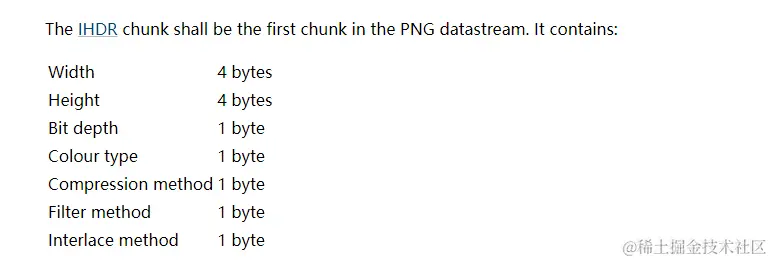

其中IHDR具体信息如下：


可以知道后续的8个字节0, 0, 10, 236,0, 0, 5, 10分别为图片的宽度和高度。

width: 0, 0, 10, 236
height: 0, 0, 5, 10

将其转为二进制和十进制后为：

// 对应我们使用的素材图片的基础宽度和高度
width: 101011101100    -- 2796
height: 10100001010    -- 1290

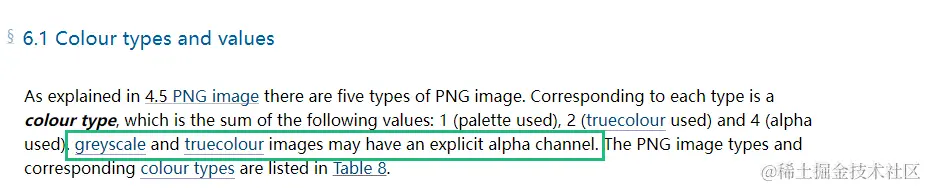

和我们alpha通道有关的是第26个字节Colour Type

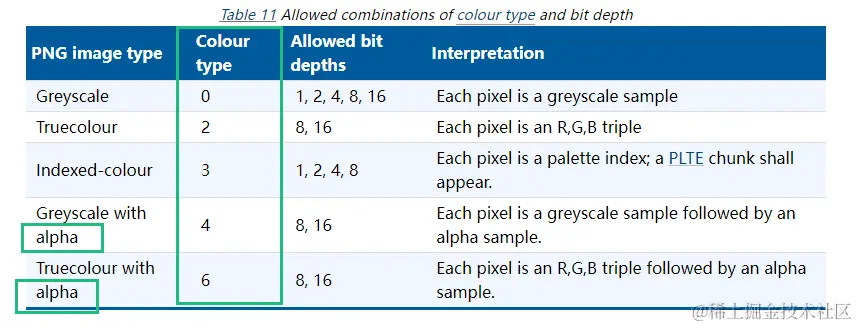

根据表格信息可知，当其为4/6时，是含有alpha通道的。

而我们的素材图片对应的值是6， 说明是含有alpha通道的，不符合需求。

通过canvas的getImageData方法判断PNG透明度

颜色rgba通过判断a是否全部是255来判断png是否有透明像素

解决方案

// 图片绘制在画布上
context.drawImage(img, 0, 0);
// 获取图片像素信息
var imageData = context.getImageData(0, 0, width, height).data;
// 检测有没有透明数据
var isAlphaBackground = false;
for (var index = 3; index &lt; imageData.length; index += 4) {
    if (imageData[index] != 255) {
        isAlphaBackground = true;
        break;
    }
}
