简介

G6 是基于canvas 系列的绘图lib ，但是不是最底层的 lib ，还是基于例外一个 lib （g-master ）来作为底层的lib实现的。关键是在canvas 这种基本的绘图api 上进行封装组合，实现类似HTML element的效果，即：嵌套的DIV（G6是node ）和 style （在嵌套的 node 之间有style 覆盖和继承关系），然后在不同的DIV（node）之间实现 event的传递。这就基本在cavans的绘图上实现了类似HTML的机制，这种实现可以模拟类似编写HTML的规范，实现统一的效果，一些在普通DOM上的思想可以借鉴来。对canvas的API操作封装，易于操作，对复杂类型的图形编写，操作降低了难度。作为G6的核心依赖lib g-master 不止在G6上使用，G 系列的底层lib都是依赖这个lib ，性能分析 BizCharts → G2 → g-master。下面会从底层的lib（g-master）先分析，然后会分析G6 以及一些辅助 libs。

g-master

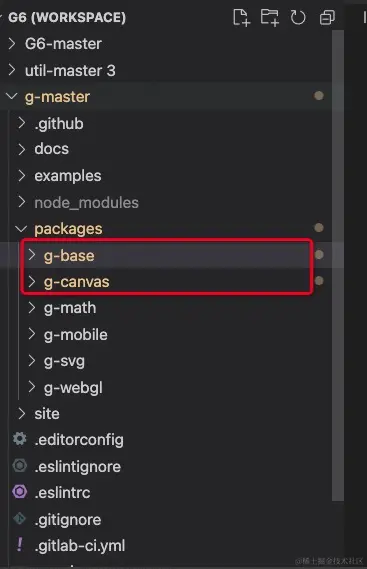

底层核心 lib ，直接操作canvas 负责 render 和 node的事件管理，master 有好几个lib ，这里只分析 g-canvas 和 g-base

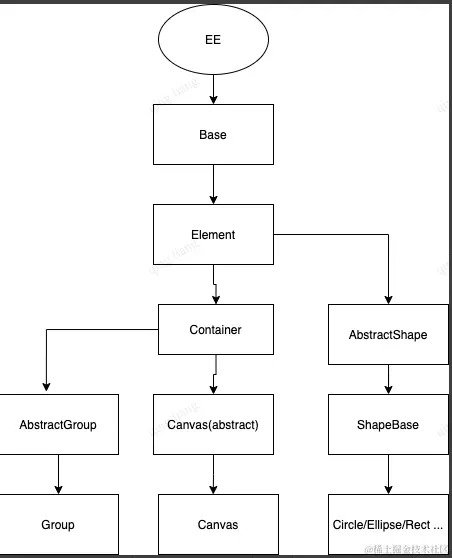

g-master 和 g-base 包括几个核心的class ，是一个继承链表，每个class 都实现了部分的对应功能

绘图基本元素 class

class 名称	继承关系	所属lib	内容描述
EE	null	antv/event-emitter	一个简单的event emit ，类似node的events , 增加了类似regex的 eventname ，例如emit('*' )，可以on 和 off event
Base	EE	base	最基本的class，实现最常规的接口:1. getDefaultCfg(), 这个是g系列内容class基本都遵守的一个属性定义方式，子类可以拿到父类的 init 属性，然后进行覆盖，存储在this.cfg = {} 内，子类的所有属性都放在 cfg内

set , 和 get 最 cfg 的 getter 和 setter
destory() 类似销毁接口 | | Element | Base | base | 这里开始元素具有了类似HTML的特性，例如属性， parent ，动画，矩阵等1. attrs ,属性设置元素的属性会导致 canvas 重新绘制, 属性可以是任何key value ，属性在构造函数的时候也会有一个类似cfg的 getDefaultAttrs() ，的默认属性会混合（mix）默认的和函数参数的数据, 以及对应的 getter 和 setter
类似 css 相关的属性 : show , hide 设置cfg的 visible 然后 rerender 。
类似 css 相关的属性 :zindex：重排列parent 列表达到zindex 效果,Container 按照Zindex 排序 children ，绘制顺序
类似 css 相关的属性 :删除，从parent delete
类似 css 相关的属性 : position ，使用 matrix 实现，所有的元素通过 matrix （矩阵）来实现的，这种有一个好处，子集可以在父集的apply矩阵下实现相应的矩阵操作，一般矩阵的操作是可逆的，矩阵操作简单 , 可以参考文档
类似 css 相关的属性 :clip
类似 css 相关的属性 : animate ，动画效果。核心是实现一个需要执行动画的列表，然后在一定的时间范围内对动画效果进行插值，然后按照差值每次rerender的时候就是一个动画了，具体可以看G6文档
getBBox:获取元素的范围信息(x,y,width,height等)
getCanvasBBox:获取相对canvas的bbox | | Container | Element | base | 容器，和element的区别就是，一对多的关系，具有 children 属性容器具有一些容器的特别方法，例如添加，查找，删除，排列，等类似数组的方法，只不过操作的对象是包括在容器的内的元素（继承 Element）。一些特殊的方法1. applyMatrix：会对children 使用新的matrix
addShape：添加形状(Shape) ,会从基本的Shapes内拿对应的Shape 来init 作为一个 child
getBBox:计算children的
getCanvasBBox:计算children的 | | AbstractGroup | Container | base | 组，一个抽象概念，实现虚拟的容器 | | Group | AbstractGroup | canvas | 组，具体的组。这里会实现组内元素的render ：draw() , 调用 canvas render，实现clip1. draw：绘制 children ，在绘制之前(context.save)会 apply 属性到 canvas的context ，绘制完成之后会删除属性(context.restore)
onCanvasChange：这是一个给子集调用的方法，出发render，最后会调用canvas的draw | | Canvas(abstract) | Container | base | 不是最后的canvas ，实现能够复用的canvas 方法，容器创建和 init （默认是 html的 canvas），events 管理器，时间轴 init 等initContainer , initDom , initEvents , initTimeLine . | | Canvas | Canvas(abstract) | canvas | 实现draw 的class如何实现draw1. 之前有属性修改或者 Group的触发render ，都会在canvas的 refreshElements内插入需要render的element，就是渲染队列
在执行draw的时候，draw 会有一个渲染帧(drawFrame),避免重复渲染。
在获取到对应的渲染帧之后，会执行 HTML的API requestAnimationFrame（这个是一个垫片，会会退到setTimeout=60的帧率：antv-util lib），因为这个需要执行的函数不是同步的，后面可以继续在 refreshElements内插入需要重新渲染的 element ，达到批量处理的效果
执行渲染，会区分是否执行部分还是全部渲染，只讲全部渲染
全部渲染(_drawAll): canvas 也是继承了container的，所以渲染是对所有的 children 执行的，apply canvas的属性之后对所有的children 执行 draw ，只对visible的执行。child 有的是 container 会依次递归，达到canvas的所有层级的 children 都调用对应的 draw，那么子children 想绘出什么图，这个就是需要实现的方法，下面的Shape就是用到的图形 | | AbstractShape | Element | base | 图形的base class，可以理解为上面的class 都是虚拟的，都是不能绘制的，Shape才是最后绘制在canvas上的图形主要实现，bbox的操作，图形是否可以点击（Hit），矩阵， clip ，图形都具有的基本方法 | | ShapeBase | AbstractShape | canvas | 抽象出了图形绘制的基本方法，fill ， stroke 1. draw：绘制图形，apply 图形的属性到 context ，执行 drawPath

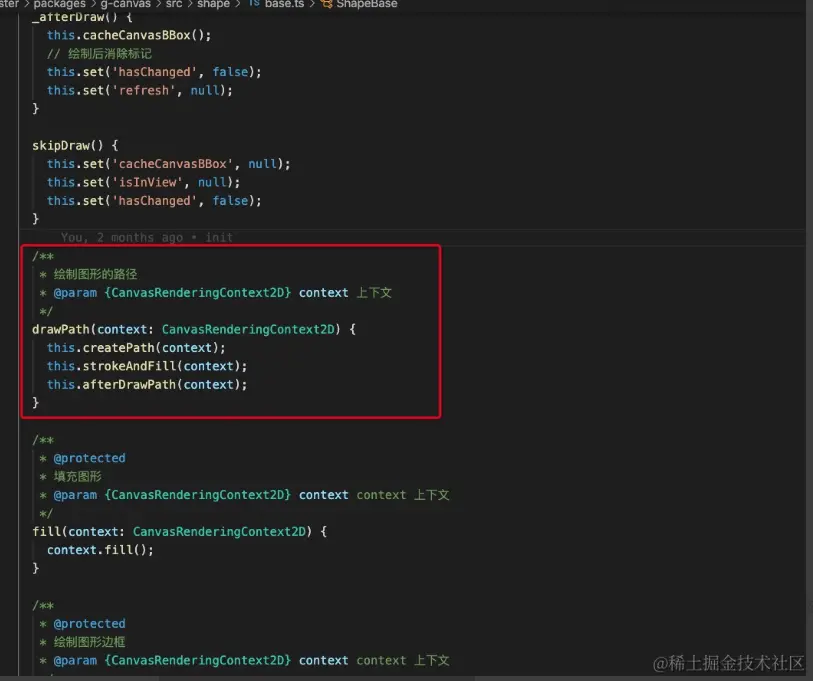

drawPath: 创建path ，填充 fill() 和 stroke() ，具体的图形会覆盖对应的方法

event 实现

在init canvas的时候，会initEvents，这里就已经绑定了能处理的所有事件。事件都是基于canvas 的事件来获取，然后根据当前事件出发的 position 来对，相应的 Shape 进行判断，然后根据

Shape直接的包含关系，实现冒泡类似HTML事件机制。因为所有的class都继承与事件class，所以都有事件订阅发送的能力(on , off)，从而达到事件的传递效果

G6

绘图使用g-base，然后对Shapes 进行封装一个Group，组合为对应的Node ， Line ， Combo （都继承Item）：这些都是由多个图形组成的单一实例，然后多个 Nodes ，Lines 组合成一个集群就是最后

绘制的效果。

class 类别和实现

class 名称	内容描述
AbstractGraph	基本的图形class ，实现图形的 Canvas，View , Mode , Item , State ，Layout ， Event ， Group ， Plugin，Stack 的 init 和管理,实现cfg的配置系统1. Canvas：子类实现，实例g-Canvas

View ：实现 center 和 fit view的操作，就是对 Graph的顶层group apply matrix
Mode：Graph有 Behavior的概念，每个 Mode 就是多个 Behavior的集合，在init 和 set ， mode的时候，会 init 对应的 Behavior 实现
Item：管理 Item（Node ：图形， Edge：线， Combo：组合）：add ， delete ， find 等
State：管理State ，每个Item 都可以有对应的State ，各种State 会对应各种的Style，所以在修改State的时候就是apply了对应的Style到Item，实现类似 hover到Item 的时候颜色的修改等
Layout：布局，对不同的Item 计算 x ， y 实现对应的布局算法。布局算法依赖lib：layout （力学布局等）， hierarchy （层级布局，tree布局）
Group：Graph所管理的顶层group，group 包括了所有的Item
Plugin：Graph 插件，由继承的子类实现，就是调用的 plugin的initPlugin(this:Graph)
Stack：操作栈，redo 和 undo 关键函数initGroup：init Graph管理的顶层Group，获得root , edge , node , combo Group ,root 包括其他的group ，其他的group根据名称是对应Item的容器，就是所有类别的Item都在对应的Group下面，rootGroup具有顶层容器，类似顶层的DIV，可以很方便的控制子集的一些position 和style 。对于Item的一些操作函数：获取nodes /edges/combo等，都是对group的操作对于Position的一些操作函数：zoom，translatge ,moveTo ,fit 等，都是对rootGroup的操作render（）：绘制Graph，首先会将用户init的data都是，实例为对应的Item（Combo，Node，Edge）添加，然后执行Layout 计算Item的postion，最后调用g-canvas的draw() | | Graph | 基本Graph，还有TreeGraph。主要实现Layout的和Event和Canvas的init。1. event实现：通过绑定canvas的所有事件
canvas：主要是选择svg 还是 canvas画图 |

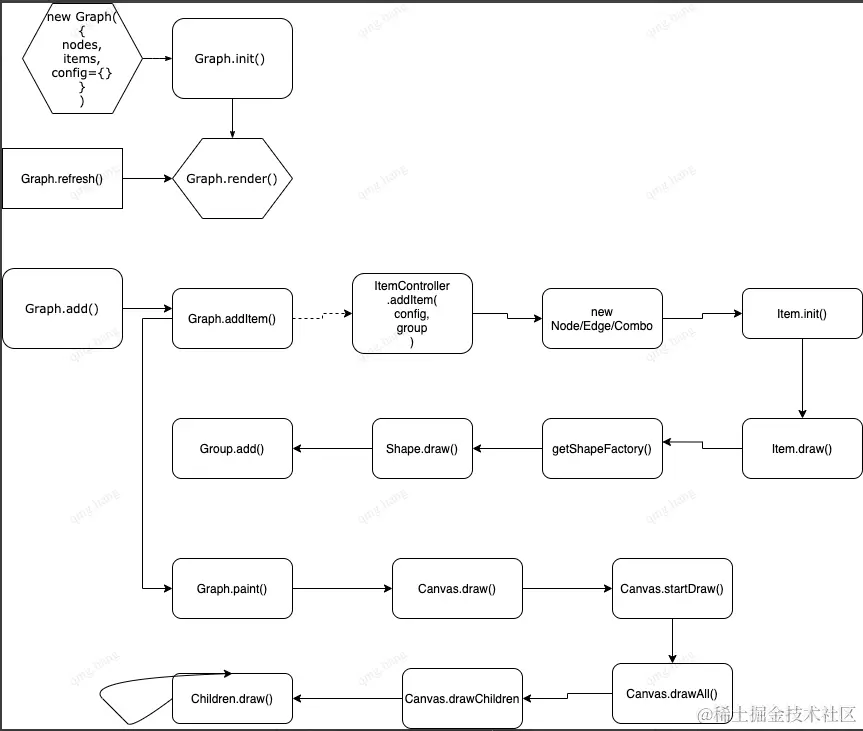

基本Graph的基本绘图单元Item

Item是图形的组合抽象，一个Item 会有很多的Shape组成，但是会有一个KeyShape。通过ItemController ， addItem 添加。addItem 会合并一些默认的配置然后实例对应类型的Item。

每个Item都有对应的类型，类型通过registerNode/Edge/Combo等注册到类型表，然后在绘制Item的时候会从ShapeFactory 获取对应的图形实例（注意：这里的图形和之前说到的Shape不是一个概念），然后调用draw方法，draw会对Item所设置的属性拼接为Shapes集，设置对应的Sytle（就是Element的attr），然后在Graph render的时候会读取Shape的图形实现绘制效果

ShapeFactory:

对于不同的Item类型(Node , Edge , Combo),都会在 class Shape 内对应的静态属性下注册了框架Base函数，然后在不同的Item 会调用registerNode/Edge/Combo , 在此静态属性上设置Item的类型所对应的Shape 属性（这个Shape属性都从ShapeFramework 基本对象继承而来，是覆盖关系 nodeShape = { ... ShapeFramework , ...customShape}）。然后在Item 拿到对应的ShapeFactory的时候，还需要拿到Item的Shape（getShape），最后执行Shape的draw（）,Item 在添加的时候都会init一个Group，所有的图形的add，都会在group的children

各种图形Shape

图形Shape都是通过 registerXXX注册到 ShapeFactory的静态属性上的。以registerNode的rect （矩形）为例。

registerNode的rect 实现是类似继承的mix方式，即子类会覆盖，但是不能调用覆盖super的方法 : child = { ...base , ...customOptions}

shapeBase：所有图形的基类，就有cfg 属性，可以计算style 和各种 state下的state

draw（）：绘制图像drawShape ，绘制标签：drawLabel

singleNode : 最基本的Shape属性，包括drawShape , getShapeStyle （获取Shape的sytle），

drawShape：绘制图像，group.addShape （attrs：style ）就是将绘制的图形添加到group ，

simple-rect：矩形，包括矩形的基本配置

Graph Behavior ：

Behavior 实现很简单就是在init的时候必定了这个Behavior需要处理的event 到 graph的event（从canvas emit），然后在对应的event 的时候调用graph的方法，behavior的register 和 Shape 类似

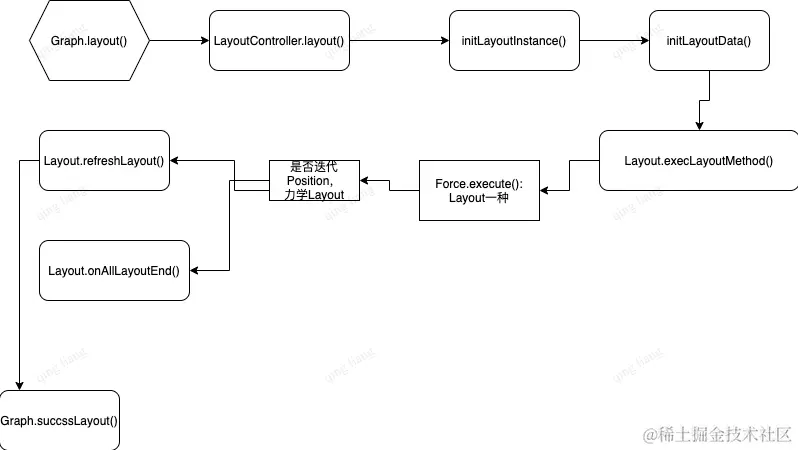

Layout：

就是对Graph的nodes 计算 x ，y 。如果是force 类型，可以使用webworker 和 gpu 功能，在force的每次修改计算完成了所有的node的x，y之后刷新， Graph rerender , force 布局都基于 d3。

force布局：force 需要计算大量的信息使用webworker 计算是很好的性能提升方式，就是将计算内容放到webworker 内执行，然后通过消息传递到 Layout ，执行 refreshLayout 方法

edges：

连线，连线只自动生成的，只需要给顶target 和 source ，就能绘制线段。线段会计算是从target 或者 source的那个方向连线，可以将 target 模拟成一个 1 * 1 的正方形，线段的开始点就在,x ,y {0 , 1} 的范围内

这就是锚点，然后连线应该怎么从亮点直接连接，如果是直线就很简单。如果是曲线，需要将整个坐标系网格化，然后在锚点直接计算路径（A*算法），如果是折线，就需要多个控制点作为线段的点

Combo：

这个是一个组合的概念，将不同的Item或者Combo 包括起来组成一个Combo ，Combo 也是由图形组成，会在Item 的增加和删除重新计算图形，rerender
