如果直接说水印，很难在官方找到一些痕迹，但是换个词【纹理】就能找到了。水印就是一种特殊的纹理背景。

Echarts-backgroundColor

backgroundColor

支持使用rgb(255,255,255)，rgba(255,255,255,1)，#fff等方式设置为纯色，也支持设置为渐变色和纹理填充，具体见option.color

color

支持的颜色格式：

• 使用 RGB 表示颜色，比如 'rgb(128, 128, 128)'，如果想要加上 alpha 通道表示不透明度，可以使用 RGBA，比如 'rgba(128, 128, 128, 0.5)'，也可以使用十六进制格式，比如 '#ccc'。

• 渐变色或者纹理填充

  // 线性渐变，前四个参数分别是 x0, y0, x2, y2, 范围从 0 - 1，相当于在图形包围盒中的百分比，如果 globalCoord 为 `true`，则该四个值是绝对的像素位置
  {
    type: 'linear',
    x: 0,
    y: 0,
    x2: 0,
    y2: 1,
    colorStops: [{
        offset: 0, color: 'red' // 0% 处的颜色
    }, {
        offset: 1, color: 'blue' // 100% 处的颜色
    }],
    global: false // 缺省为 false
  }
  // 径向渐变，前三个参数分别是圆心 x, y 和半径，取值同线性渐变
  {
    type: 'radial',
    x: 0.5,
    y: 0.5,
    r: 0.5,
    colorStops: [{
        offset: 0, color: 'red' // 0% 处的颜色
    }, {
        offset: 1, color: 'blue' // 100% 处的颜色
    }],
    global: false // 缺省为 false
  }
  // 纹理填充
  {
    image: imageDom, // 支持为 HTMLImageElement, HTMLCanvasElement，不支持路径字符串
    repeat: 'repeat' // 是否平铺，可以是 'repeat-x', 'repeat-y', 'no-repeat'
  }

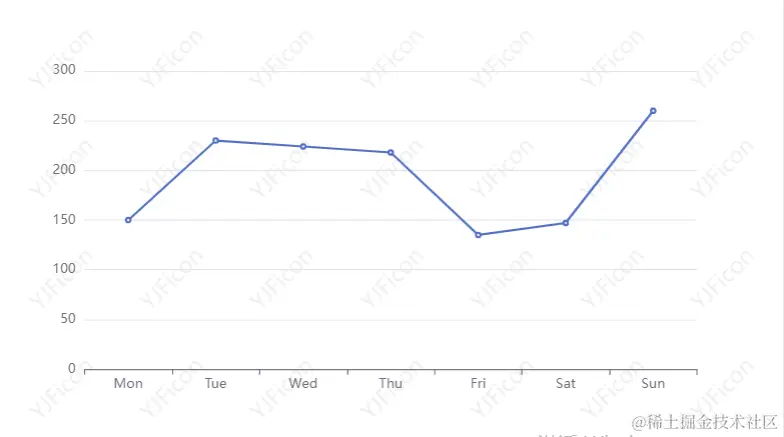

水印

通过一个新的canvas绘制水印，然后在backgroundColor中添加

const waterMarkText = 'YJFicon'; // 水印
const canvas = document.createElement('canvas'); // 绘制水印的canvas
const ctx = canvas.getContext('2d');
canvas.width = canvas.height = 100; // canvas大小 - 控制水印间距
ctx.textAlign = 'center'; // 文字水平对齐
ctx.textBaseline = 'middle'; // 文字对齐方式
ctx.globalAlpha = 0.08; // 透明度
ctx.font = '20px Microsoft Yahei'; // 文字格式 style size family
ctx.translate(50, 50); // 偏移
ctx.rotate(-Math.PI / 4); // 旋转
ctx.fillText(waterMarkText, 0, 0); // 绘制水印

option = {
    //...
    backgroundColor: {//在背景属性中添加
        // type: 'pattern',
        image: canvas,
        repeat: 'repeat'
    }
    ...
}

如果只想在 toolbox.saveAsImage 下载的图片才展示水印，toolbox.feature.saveAsImage 支持配置backgroundColor，将其设置为水印【纹理】即可

option = {
    //...
    toolbox: {
        show: true,
        feature: {
            ...
            saveAsImage: {
                type: 'png',
                backgroundColor: {
                  // type: 'pattern',
                  image: canvas,
                  repeat: 'repeat'
                }
            }
        }
    }
    //...
}

graphic

除了使用纹理背景，还可以 graphic 添加图形元素，其中包括 text，可用于绘制水印。

option = {
    //...
    graphic: [
        {
          type: 'group',
          rotation: Math.PI / 4,
          bounding: 'raw',
          top: 100,
          left: 100,
          z: 100,
          children: [
            {
              type: 'text',
              left: 0,
              top: 0,
              z: 100,
              style: {
                fill: 'rgba(0,0,0,.2)',
                text: 'ECHARTS',
                font: 'italic 12px sans-serif'
              }
            },
            {
              type: 'text',
              left: 40,
              top: 40,
              z: 100,
              style: {
                fill: 'rgba(0,0,0,.2)',
                text: 'ECHARTS',
                font: 'italic 12px sans-serif'
              }
            }
          ]
        },
      ],
    //...
}

比较繁琐，需要自己设置平铺规律，建议封装一个平铺方法，不能控制区分 saveAsImage。

最初想象

预研

通过源码可以知道 saveAsImage 的实现也是通过内置 API getConnectedDataURL 获取url（base64格式），然后赋值到 a 标签上（带download属性）实现下载。

class SaveAsImage extends ToolboxFeature<ToolboxSaveAsImageFeatureOption> {

    onclick(ecModel: GlobalModel, api: ExtensionAPI) {
        const model = this.model;
        const title = model.get('name') || ecModel.get('title.0.text') || 'echarts';
        const isSvg = api.getZr().painter.getType() === 'svg';
        const type = isSvg ? 'svg' : model.get('type', true) || 'png';
        const url = api.getConnectedDataURL({
            type: type,
            backgroundColor: model.get('backgroundColor', true)
                || ecModel.get('backgroundColor') || '#fff',
            connectedBackgroundColor: model.get('connectedBackgroundColor'),
            excludeComponents: model.get('excludeComponents'),
            pixelRatio: model.get('pixelRatio')
        });
        const browser = env.browser;
        // Chrome, Firefox, New Edge
        if (isFunction(MouseEvent) && (browser.newEdge || (!browser.ie && !browser.edge))) {
            const $a = document.createElement('a');
            $a.download = title + '.' + type;
            $a.target = '_blank';
            $a.href = url;
            const evt = new MouseEvent('click', {
                // some micro front-end framework， window maybe is a Proxy
                view: document.defaultView,
                bubbles: true,
                cancelable: false
            });
            $a.dispatchEvent(evt);
        }
        // IE or old Edge
        else {
            // ...
        }
    }
    // ...
}

思路

可以通过扩展此方法，先获取原始的图片url，基于这个图片重新绘制一个canvas，然后在这个基础上覆盖水印，最后将canvas再次转成url返回。

• echartsInstance._api.getConnectedDataURL
• echartsInstance.__proto__.getConnectedDataURL

含有两处实例方法需要处理。

结果

• ✅可以拦截默认行为获取到添加水印后的图片url
• ❌通过原api方法获取到url后绘制到新的canvas，涉及到异步处理（img标签需要等待load），由于 saveAsImage 调用 getConnectedDataURL 获取url是同步过程，因此无法正确读取到异步处理完的最终url，导致下载失败；不过，手动调用实例getConnectedDataURL 可以使用，需要配置Promise语法使用。

伪代码：

const originGetConnectedDataURL = echartsInstance._api.getConnectedDataURL
echartsInstance._api.getConnectedDataURL = async function () {
    const origin = originGetConnectedDataURL.call(echartsInstance, ...arguments)
    const result = await toWaterUrl(origin)
    return result
}

function toWaterUrl (url) {
    return new Promise(resolve => {
        const img = new Image()
        img.src = url + '?v=' + Math.random();
        img.setAttribute('crossOrigin', 'Anonymous');
        img.onload = function() {
            // drawCanvas img 转 canvas
            // afterWater canvas 绘制水印
            resolve(afterWater(drawCanvas(img))
        }
    })
}

附带drawCanvas/afterWater

function drawCanvas(img) {
  const canvas = document.createElement('canvas');
  canvas.width = img.width;
  canvas.height = img.height;
  const context = canvas.getContext('2d');
  context.drawImage(img, 0, 0);
  return canvas;
}

function afterWater(canvas, { text = 'WangSu', font = 'italic 10px', fillStyle = 'red', rotate = -30 }, type = 'png') {
  return new Promise((resolve, reject) => {
      let context = canvas.getContext('2d');
      context.font = font;
      context.fillStyle = fillStyle;
      context.rotate(rotate * Math.PI / 180);
      context.textAlign = 'center';
      context.textBaseline = 'Middle';
      const textWidth = context.measureText(text).width;
      for (let i = (canvas.height * 0.5) * -1; i < 800; i += (textWidth + (textWidth / 5))) {
          for (let j = 0; j < canvas.height * 1.5; j += 128) {
              // 填充文字，i 间距, j 间距
              context.fillText(text, i, j);
          }
      }
      resolve(canvas.toDataURL('image/' + type))
  })
}
