Netty是一个异步的、高性能的、基于事件驱动的网络IO框架，它经过精心设计，不仅功能强大，还保持了良好的可扩展性，使用非常的灵活。
Netty的主要功能就是处理网络IO事件，它使用了「拦截过滤器」设计模式，ChannelHandler被设计为用来处理事件，而ChannelPipeline则用来传播事件。

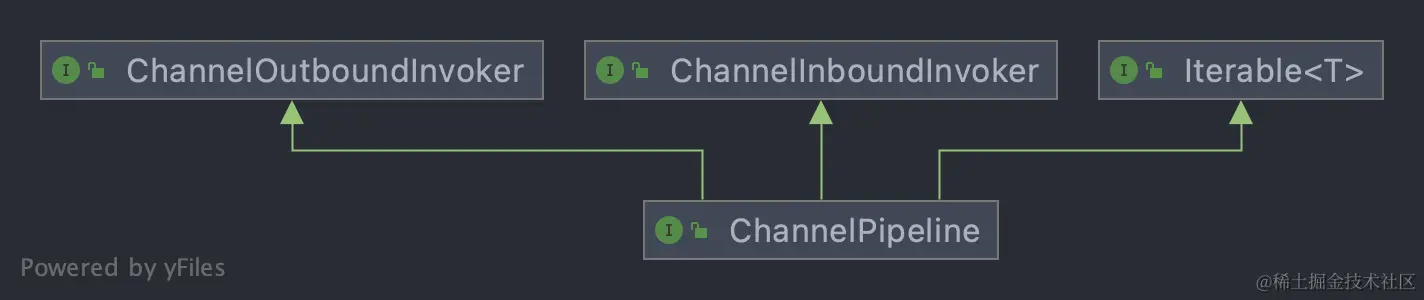

通过类图可以发现，ChannelPipeline实现了ChannelInboundInvoker和ChannelOutboundInvoker，这代表它可以传播入站/出站事件。实现了Iterable接口，是因为它管理着一组ChannelHandler，可以通过迭代器进行遍历。
ChannelPipeline被设计成一个双向链表，它由一系列ChannelHandlerContext组成，当ChannelHandler被添加到ChannelPipeline中时，会被包装成一个ChannelHandlerContext加入到链表中。这样，当有入站事件时，事件会通过ChannelPipeline传播，从链头的ChannelInBoundHandler一直被传递到链尾，每个ChannelHandler只处理自己感兴趣的事件，不感兴趣的事件则通过fileXXX()继续传播。
这样做的好处是，事件的处理会非常的灵活。每个ChannelHandler的职责可以非常的简单和清晰，例如只处理：握手认证、加解密、编解码等等，通过ChannelPipeline将这些ChannelHandler自定义组装，就可以构建出一个功能强大的Netty程序。
ChannelPipeline除了可以在硬编码时进行编排ChannelHandler，还支持运行时动态修改，这大大增加了它的灵活性。例如：针对IP白名单的请求，可以跳过握手认证。
1. DefaultChannelPipeline分析
ChannelPipeline有两大实现类：DefaultChannelPipeline和EmbeddedChannelPipeline，后者是测试ChannelHandler时才会用到，这里不会分析。
DefaultChannelPipeline是ChannelPipeline的默认实现类，很重要，这里会着重分析。
先看它的属性：
// ChannelHandler会绑定一个name，不指定的话会自动生成，这里会默认生成头尾节点的name
private static final String HEAD_NAME = generateName0(HeadContext.class);
private static final String TAIL_NAME = generateName0(TailContext.class);
// 缓存ChannelHandler对应的name，避免重复生成
private static final FastThreadLocal<Map<Class<?>, String>> nameCaches =
new FastThreadLocal<Map<Class<?>, String>>() {
@Override
protected Map<Class<?>, String> initialValue() {
return new WeakHashMap<Class<?>, String>();
}
};
// 便于CAS修改estimatorHandle
private static final AtomicReferenceFieldUpdater<DefaultChannelPipeline, MessageSizeEstimator.Handle> ESTIMATOR =
AtomicReferenceFieldUpdater.newUpdater(
DefaultChannelPipeline.class, MessageSizeEstimator.Handle.class, "estimatorHandle");
// 默认的头、尾节点，分别是HeadContext，TailContext
final AbstractChannelHandlerContext head;
final AbstractChannelHandlerContext tail;
// Pipeline绑定的Channel
private final Channel channel;
private final ChannelFuture succeededFuture;
private final VoidChannelPromise voidPromise;
// 是否开启内存泄漏追踪？如果开启了，调用touch()会记录堆栈信息
private final boolean touch = ResourceLeakDetector.isEnabled();
// 缓存Group对应的Group.next()事件执行器
private Map<EventExecutorGroup, EventExecutor> childExecutors;
// 计算ByteBuf占用的内存
private volatile MessageSizeEstimator.Handle estimatorHandle;
// 是否首次注册，如果是，会触发HandlerAdded回调
private boolean firstRegistration = true;
// ChannelHandler从Pipeline添加/移除后会触发回调，这里会将回调列表通过单向链表连接起来
private PendingHandlerCallback pendingHandlerCallbackHead;
// Pipeline是否注册到Channel
private boolean registered;
比较重要的有head和tail，分别记录这ChannelPipeline的头尾节点，DefaultChannelPipeline头尾节点是固定的，分别是HeadContext和TailContext，它俩有特殊的用途，不可修改。
| ChannelHandler | 用途 |
|---|---|
| HeadContext | 1.传播入站事件 |
| 2.需要和JDK底层API交互的，转交给Unsafe执行 | |
| TailContext | 1.释放入站数据 |
| 2.报告异常 |
再看它的构造函数，会给头尾节点赋值，并形成双向链表。
protected DefaultChannelPipeline(Channel channel) {
this.channel = ObjectUtil.checkNotNull(channel, "channel");
succeededFuture = new SucceededChannelFuture(channel, null);
voidPromise = new VoidChannelPromise(channel, true);
/*
处理入站事件:
1.如果前面的所有Handler都没释放入站数据，则TailContext会负责释放，防止内存泄漏。
2.前面的Handler都没处理异常，则TailContext会打印警告日志，释放资源。
*/
tail = new TailContext(this);
/*
处理出/入站事件:
1.入站事件，无脑向后传播。
2.出站事件，转交给Channel.Unsafe执行
*/
head = new HeadContext(this);
// 形成双向链表，中间可能还会插入ChannelHandlerContext
head.next = tail;
tail.prev = head;
}
1.1 编排ChannelHandler
ChannelPipeline的主要作用就是ChannelHandler的编排容器，通过将不同功能的ChannelHandler组合起来，就可以快速构建功能各异的Netty程序。
添加ChannelHandler的方法如下：
| 方法 | 说明 |
|---|---|
| addFirst() | 将ChannelHandler添加到HeadContext的下一个 |
| addLast() | 将ChannelHandler添加到TailContext的上一个 |
| addBefore() | 添加到指定Handler之前 |
| addAfter() | 添加到指定Handler之后 |
移除ChannelHandler的方法如下：
| 方法 | 说明 |
|---|---|
| remove() | 将指定ChannelHandler从链表中移除 |
| removeFirst() | 移除HeadContext的下一个节点 |
| removeLast() | 移除TailContext的上一个节点 |
由于使用的是链表的数据结构，因此ChannelHandler的增删效率极高，只是简单的改变指针的指向即可。
通过调用以上方法，就可以编排ChannelHandler的顺序，以处理IO事件。
代码太多，不全部贴了，这里只分析addFirst()的源码，其他大家自行研究。
@Override
public final ChannelPipeline addFirst(EventExecutorGroup group, String name, ChannelHandler handler) {
final AbstractChannelHandlerContext newCtx;
// 支持运行时并发修改，因此必须做同步控制
synchronized (this) {
// 检查ChannelHandler是否允许被添加，非共享的ChannelHandler只能被添加一次
checkMultiplicity(handler);
// 校验ChannelHandler的name是否重复，没有给定name会自动生成，按Handler类型+序号
name = filterName(name, handler);
// 将Handler封装为ChannelHandlerContext
newCtx = newContext(group, name, handler);
// 添加到HeadContext的next
addFirst0(newCtx);
// 如果非首次注册，则添加Handler回调任务
if (!registered) {
newCtx.setAddPending();
callHandlerCallbackLater(newCtx, true);
return this;
}
// 首次注册，如果是EventLoop线程，则直接触发Handler的handlerAdded()回调
EventExecutor executor = newCtx.executor();
if (!executor.inEventLoop()) {
callHandlerAddedInEventLoop(newCtx, executor);
return this;
}
}
// 触发Handler的handlerAdded()回调
callHandlerAdded0(newCtx);
return this;
}
addFirst0()会将ChannelHandlerContext添加到HeadContext的next上：
// 将ChannelHandlerContext添加到HeadContext的next
private void addFirst0(AbstractChannelHandlerContext newCtx) {
// 修改三者的指针指向
AbstractChannelHandlerContext nextCtx = head.next;
newCtx.prev = head;
newCtx.next = nextCtx;
head.next = newCtx;
nextCtx.prev = newCtx;
}
addLast()也是同理，并非添加到链尾，而是添加到TailContext的prev上。
1.2 fileXXX()传播事件
ChannelPipeline的fileXXX()会将事件传播给后续的ChannelHandler执行，事件传播方法如下：
| 方法 | 说明 |
|---|---|
| fireChannelRegistered() | 传播Channel注册事件 |
| fireChannelUnregistered() | 传播Channel取消注册事件 |
| fireChannelActive() | 传播Channel活跃事件 |
| fireChannelInactive() | 传播Channel失活事件 |
| fireExceptionCaught() | 传播异常事件 |
| fireUserEventTriggered() | 传播用户自定义事件 |
| fireChannelRead() | 传播Channel可读事件 |
| fireChannelReadComplete() | 传播Channel读取完毕事件 |
| fireChannelWritabilityChanged() | 传播Channel可写状态变更事件 |
由于大量的代码是重复的，笔者就不贴所有代码了，以fireChannelRead()为例进行分析。
当NioEventLoop检测到Selector上的Channel有数据可读时，会执行Channel.Unsafe.read()方法读取数据并封装成ByteBuf，通过Pipeline将事件传播出去，这样后续的ChannelHandler就可以拿到ByteBuf做自己的业务了。
ChannelPipeline.fireChannelRead()会将读取到的数据从HeadContext开始传播。
// 传播可读事件，将读取到的msg 进行传递
@Override
public final ChannelPipeline fireChannelRead(Object msg) {
// 从链头开始传播，即从HeadContext开始
AbstractChannelHandlerContext.invokeChannelRead(head, msg);
return this;
}
invokeChannelRead()会执行给定ChannelHandler的ChannelRead回调。
/**
* 执行指定ChannelHandler的ChannelRead回调
* @param next 给定的ChannelHandlerContext节点
* @param msg 读取到的数据
*/
static void invokeChannelRead(final AbstractChannelHandlerContext next, Object msg) {
// 调用touch()的目的只是为了追踪对象的访问堆栈记录，用于内存泄漏的排查
final Object m = next.pipeline.touch(ObjectUtil.checkNotNull(msg, "msg"), next);
// 获取Context绑定的EventLoop
EventExecutor executor = next.executor();
if (executor.inEventLoop()) {
// 如果是EventLoop线程，则立即执行
next.invokeChannelRead(m);
} else {
executor.execute(new Runnable() {
@Override
public void run() {
next.invokeChannelRead(m);
}
});
}
}
invokeChannelRead()会检查ChannelHandler的handlerAdded回调是否触发，如果没触发，会跳过该Handler，将事件继续向后传播，否则就直接执行channelRead回调。
private void invokeChannelRead(Object msg) {
// 检查handlerAdded回调是否触发，如果没触发则暂时跳过该Handler。
if (invokeHandler()) {
try {
// handlerAdded回调已触发，执行channelRead回调
((ChannelInboundHandler) handler()).channelRead(this, msg);
} catch (Throwable t) {
invokeExceptionCaught(t);
}
} else {
// handlerAdded回调还没触发，继续向后传播
fireChannelRead(msg);
}
}
1.3 HeadContext
DefaultChannelPipeline除了传播事件，它内置的头尾节点也是非常重要，有它们本身的职责所在。

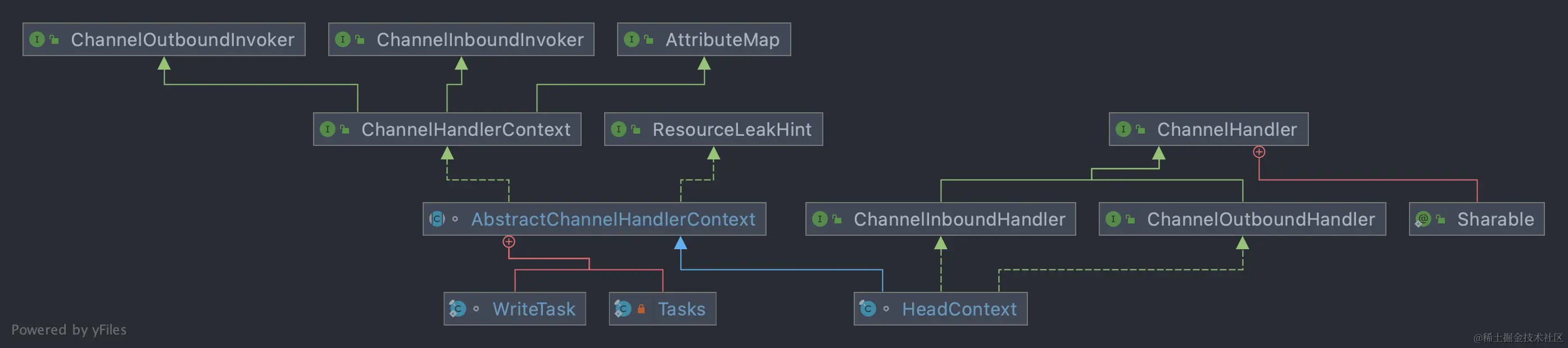

HeadContext本身是一个ChannelHandlerContext，它会被添加到ChannelPipeline的链头，同时它实现了ChannelInboundHandler和ChannelOutboundHandler接口，这代表它需要处理入站和出站事件。
对于入站事件，HeadContext必须向后传播，否则后续的ChannelHandler就没法处理了，下面是channelRead的一个例子：
@Override
public void channelRead(ChannelHandlerContext ctx, Object msg) {
// 入站事件直接向后传播
ctx.fireChannelRead(msg);
}
@Override
public ChannelHandlerContext fireChannelRead(final Object msg) {
// 向后找到能处理CHANNEL_READ事件的InBoundHandler，再执行它的ChannelRead事件
invokeChannelRead(findContextInbound(MASK_CHANNEL_READ), msg);
return this;
}
对于出站事件，如bind、write等需要调用JDK底层API的操作，HeadContext会转交给Unsafe去执行。这里拿write为例：
@Override
public void write(ChannelHandlerContext ctx, Object msg, ChannelPromise promise) {
// 需要和JDK底层API交互，转交给Unsafe执行。
unsafe.write(msg, promise);
}
Unsafe会将ByteBuf暂存到ChannelOutboundBuffer，flush会将flushde节点转换成Java的ByteBuffer，再调用底层APISocketChannel.write(ByteBuffer)将数据发送出去。
HeadContext这里做了一个代理的角色，实际出站事件的执行会转交给Unsafe。
1.4 TailContext

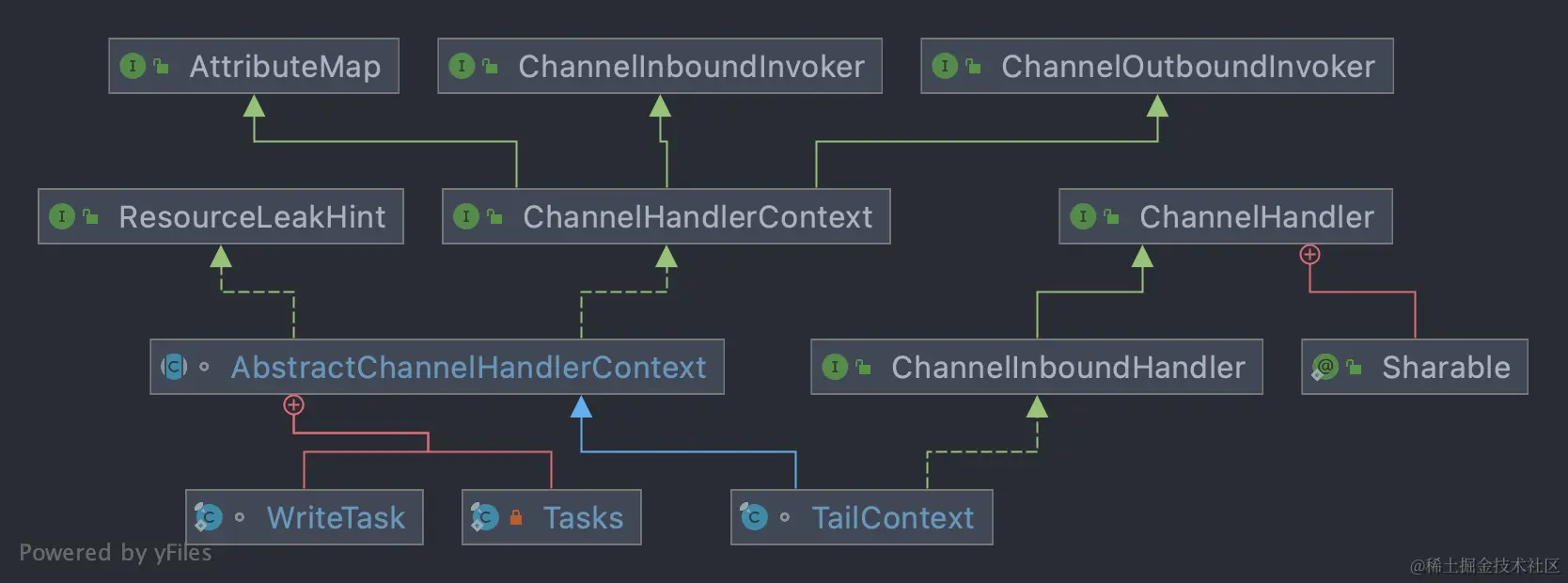

HeadContext本身是一个ChannelHandlerContext，它会被添加到ChannelPipeline的链尾，同时它实现了ChannelInboundHandler接口，这代表它需要处理入站事件。
由于是被编排在ChannelPipeline的链尾，这意味着入站事件它总是最后处理的，这使得它可以做一些保护性的动作，避免程序出现问题。
例如：如果前面所有的ChannelHandler都没有释放入站数据，TailContext会负责释放，避免内存泄漏。源码如下：
protected void onUnhandledInboundMessage(Object msg) {
try {
logger.debug(
"Discarded inbound message {} that reached at the tail of the pipeline. " +
"Please check your pipeline configuration.", msg);
} finally {
// 释放入站数据
ReferenceCountUtil.release(msg);
}
}
如果前面所有的ChannelHandler都没有处理异常事件，TailContext会输出日志，记录下未被处理的异常。源码如下：
protected void onUnhandledInboundException(Throwable cause) {
try {
logger.warn(
"An exceptionCaught() event was fired, and it reached at the tail of the pipeline. " +
"It usually means the last handler in the pipeline did not handle the exception.",
cause);
} finally {
ReferenceCountUtil.release(cause);
}
}
TailContext主要的主责就是释放数据和记录异常了，其他事件它并不感兴趣，大量方法是空的，这里就不贴代码了。
2. 总结
ChannelPipeline是ChannelHandler的编排容器，DefaultChannelPipeline是Netty提供的默认实现类，它本身是一个双向链表，由一系列ChannelHandlerContext组成，ChannelHandler被添加到ChannelPipeline时，会被封装成ChannelHandlerContext并加入到链表。
ChannelPipeline的事件传播机制，使得Netty在处理IO事件时非常的灵活，每个ChannelHandler的职责都非常清晰，实现解耦，通过组装各个ChannelHandler就可以快速构建一个功能各异的Netty程序。
HeadContext和TailContext是DefaultChannelPipeline默认的头尾节点，它们的职责也非常重要。HeadContext需要将入站事件向后传播，否则后续的ChannelHandler就没法处理事件了，对于出站事件需要和JDK底层API交互的，需要转交给Unsafe类执行。TailContext会负责入站数据的释放和记录异常，做一些保护性的工作。
