智能H5打通了前端的可视化编辑器和后端的运营活动中台，方便用户在挑选组合业务组件，并填写必要的活动逻辑参数后，在生成页面数据的同时联动中台生成对应的活动服务。本文将聊一聊我们是如何将一个玩法复杂、交互多样的活动的核心业务逻辑拆解、抽象成一份有序清晰的数据结构，以及实现过程的细节。

一、活动结构拆分

  在此要介绍几个概念用以理解我们这套活动模型：

1.  canvas: 活动整体的代名词，标识一个包含全局配置的step集合配置的整体。

1.  step: 一个独立的事件流转配置，包含一套完整TCA事件处理的配置。

1.  TCA事件流：基于Trigger+Condition=>Action的抽象模型，所有活动step的入口是特定的trigger，基于当前trigger判定可以使用的condition全集，通过condition判定配置，最后针对流量运营目的，配置相应触达手段Action，实时感知被运营对象。

    1.  Trigger：触发事件，例如用户登录、抽奖、做任务等
    1.  Condition：过滤条件，对某些既定事件的特性、条件判定，例如频率、用户画像等
    1.  Action：触达，能够实际对用户带来的价值体现，例如礼包码、研发礼包、实物奖励等

以一个常见的活动为例，其直接的逻辑关系图如下所示:

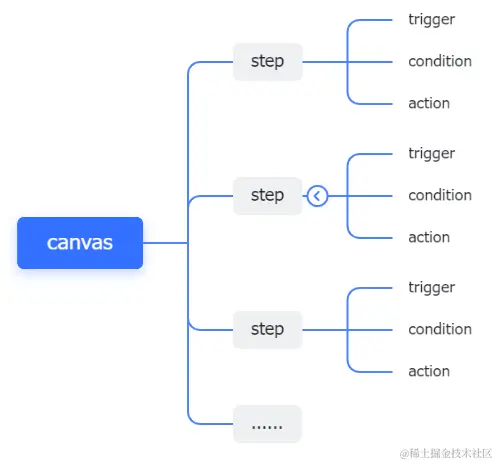

可以看出活动中尽管有多个交互事件，但事件之间均为并列关系，因此其整体结构可以抽象为一个活动是多个step事件的集合，如下图所示：

上图结构所对应的数据结构即为：

二、TCA数据结构定义

1.  Trigger定义

```
{
   "trigger_id": 1,
   "name": "test",
   "sign": "test",
   "type": 1
}
```

| **参数**     | **类型** | **必填** | **说明**               |
| ---------- | ------ | ------ | -------------------- |
| trigger_id | int    | 是      |                      |
| name       | string | 是      | trigger名称            |
| sign       | string | 是      | trigger唯一标识          |
| type       | int    | 是      | 类型，1实时事件，2异步事件，3定时事件 |

2.  Condition定义

```
{
   "condition_id": 1,
   "name": "test",
   "sign": "test",
   "config_sign": "test",
   "operator": [
        "in",
        "elt",
        "eqt"
   ],
   "value_list": [
        {
            "operator": "in",
            "value": "1,2,3"
        }
   ]
}
```

| **参数**        | **类型** | **必填** | **说明**                |
| ------------- | ------ | ------ | --------------------- |
| condition_id  | int    | 是      |                       |
| name          | string | 是      | condition名称           |
| sign          | string | 是      | condition唯一标识         |
| config_sign   | string | 是      | 配置标识，配置下发时的获取链接或参数    |
| operator      | string | 是      | condition可以操作的操作符标识列表 |
| value_list    | array  | 是      | condition的操作符和赋值列表    |
| | – operator | string | 是      | 操作符标识                 |
| | – value    | string | 是      | condition值            |

  其中操作符operator的取值参考列表如下：

| **标识**  | **名称** | **说明**          |
| ------- | ------ | --------------- |
| in      | 包含     | 类似于sql中的in      |
| not_in  | 不包含    | 类似于sql中的not in  |
| eq      | 等于     | 类似于sql中的=       |
| neq     | 不等于    | 类似于sql中的<>      |
| gt      | 大于     | 类似于sql中的>       |
| egt     | 大于等于   | 类似于sql中的>=      |
| lt      | 小于     | 类似于sql中的<       |
| elt     | 小于等于   | 类似于sql中的<=      |
| between | 区间     | 类似于sql中的between |

3.  Action定义

```
{
    "action_id": 1,
    "name": "发礼包",
    "sign": "send_prize",
    "type": 1,
    "config_info": {
        "prizeid": "",
        "prizecont": ""
    }
}
```

| **参数**      | **类型** | **必填** | **说明**                                          |
| ----------- | ------ | ------ | ----------------------------------------------- |
| action_id   | int    | 是      |                                                 |
| name        | string | 是      | action名称                                        |
| sign        | string | 是      | action唯一标识                                      |
| type        | int    | 是      | 类型，1普通action，2分层action                          |
| config_info | object | 是      | action所需配置参数 ，type=1时为对象，type=2时为数组（level为层级标准） |

三、数据结构解析

最终，一个完整的活动逻辑可以映射成如下所示的一份JSON数据：

{
    'id': '',
    'name': '测试的H5项目',
    'description': '测试',
    'begin_time': '',
    'end_time': '',
    'tgid': [],
    'pgid': [],
    'gid': [],
    'dgid': [],
    'pid': [],
    'uname': '',
    'notify_to': '22',
    'crowd': {},
    'account_type': 'uid',
    'weixin': {},
    'join_dimension': {},
    'assets_share_dimension': 'uid',
    'init_task': [],
    'frontend': {},
    'lottery': {},
    'task_list': [],
    'status': 1
  }

这份数据可以分为两大类：

活动全局配置：基于TCA事件流上层，全局的配置项，对整个活动负责，既可以描述活动的基础要素，包括名称、描述、时间、状态等，又可以限定活动的游戏范围、权益维度、人群限制等。
Step事件集合配置

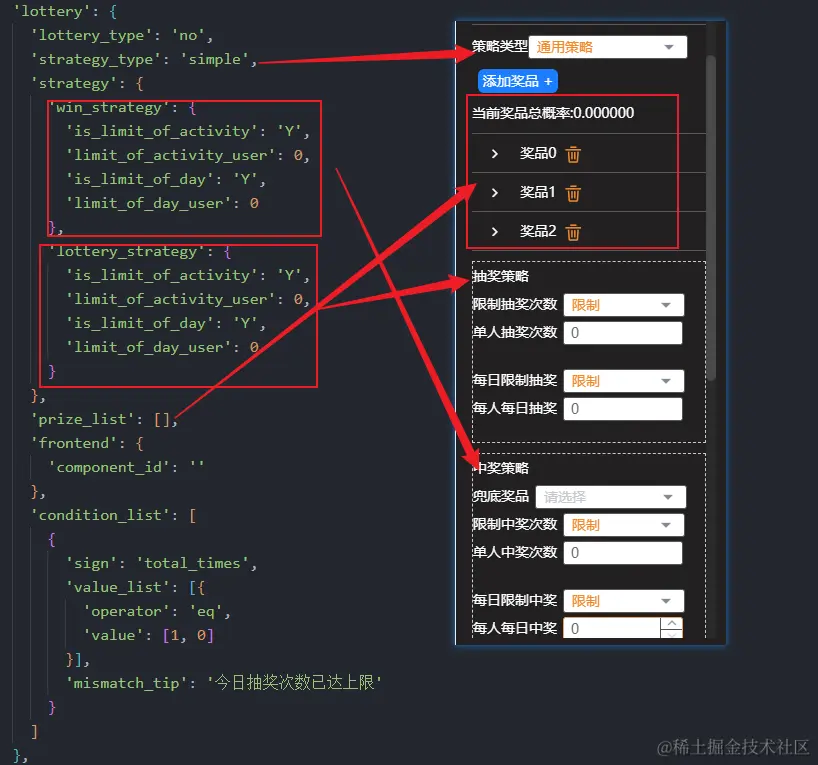

lottery——抽奖事件流配置，用以确定活动中抽奖模块的抽奖策略、奖品列表、中奖策略、兜底设置等逻辑，从而在后台生成相应的奖池服务和配置文件。

   'lottery': {
         'lottery_type': 'no',
         'strategy_type': 'simple',
         'strategy': { // 抽奖策略限制
           'win_strategy': {},
           'lottery_strategy': {}
         },
         'prize_list': [], // 奖品列表
         'frontend': {},
         'condition_list': [ // 频次控制
           {
             'sign': 'total_times',
             'value_list': [{
               'operator': 'eq',
               'value': [1, 0]
             }],
             'mismatch_tip': '今日抽奖次数已达上限'
           }
         ]
       }

task_list——任务事件流配置集合，遵循TCA事件流模型，明确规定各任务事件的触发、条件和触达三个要素，用以在后台生成对应的任务服务。

  'task_list': [{
      'name': 'XXX任务',
      'description': '',
      'trigger': '',
      'type': '',
      'index': '',
      'is_show_status': 'Y',
      'frontend': {},
      'condition_list': [
        {
          'sign': 'total_times',
          'value_list': [{
            'operator': 'eq',
            'value': []
          }],
          'mismatch_tip': ''
        }
      ],
      'action_list': []
    }]

四、前端实现

前端数据管理

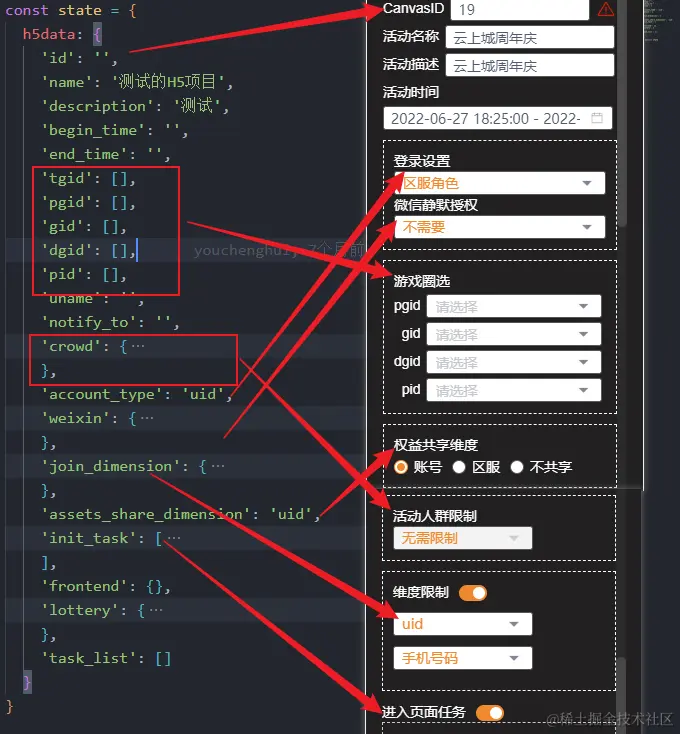

本项目使用vue-x实现数据管理，初始值定义如上一节所示。
数据配置填充

由于设计初衷是让用户在拉取、配置组件的过程中完成活动逻辑的组合，故而该步骤与智能H5组件的选取和编辑深度绑定：
- 考虑到登录组件的全局性和必备性，在引入登录组件时即初始化活动逻辑数据，并在登录组件的编辑面板中完成全局配置参数的填充；
- 在引入抽奖类型组件时初始化抽奖逻辑数据，并在抽奖组件的编辑面板中完成抽奖逻辑参数的填充；
- 在引入任务类型组件时初始化抽奖逻辑数据，并在任务组件的编辑面板中完成抽奖逻辑参数的填充。
数据校验和保存

活动逻辑数据配置完成后，在提交数据生成活动前，需进行前端校验并给出不符合要求的指引提示。包括但不限于：
- 存在字段缺失
- 奖品列表中存在重复奖品
- 奖品列表中各奖品中奖概率总和不等于100%
通过校验后的数据可以通过接口提交到后端数据库存档。
远程数据拉取

在H5编辑页面的created生命周期内，根据活动唯一标识canvas_id通过后端接口获取到最新的活动逻辑数据，并更新页面活动数据和各相关组件中的配置参数。
