一.概述

在上一篇文章中,我已经分析了,如果自己要设计一个web容器,应该要设计哪些部分,tomcat的架构也是这种设计的,在后面的文章中,我会详细讲解Tomcat的核心组件并进行源码分析,这是我自己总结的tomcat核心源码分析

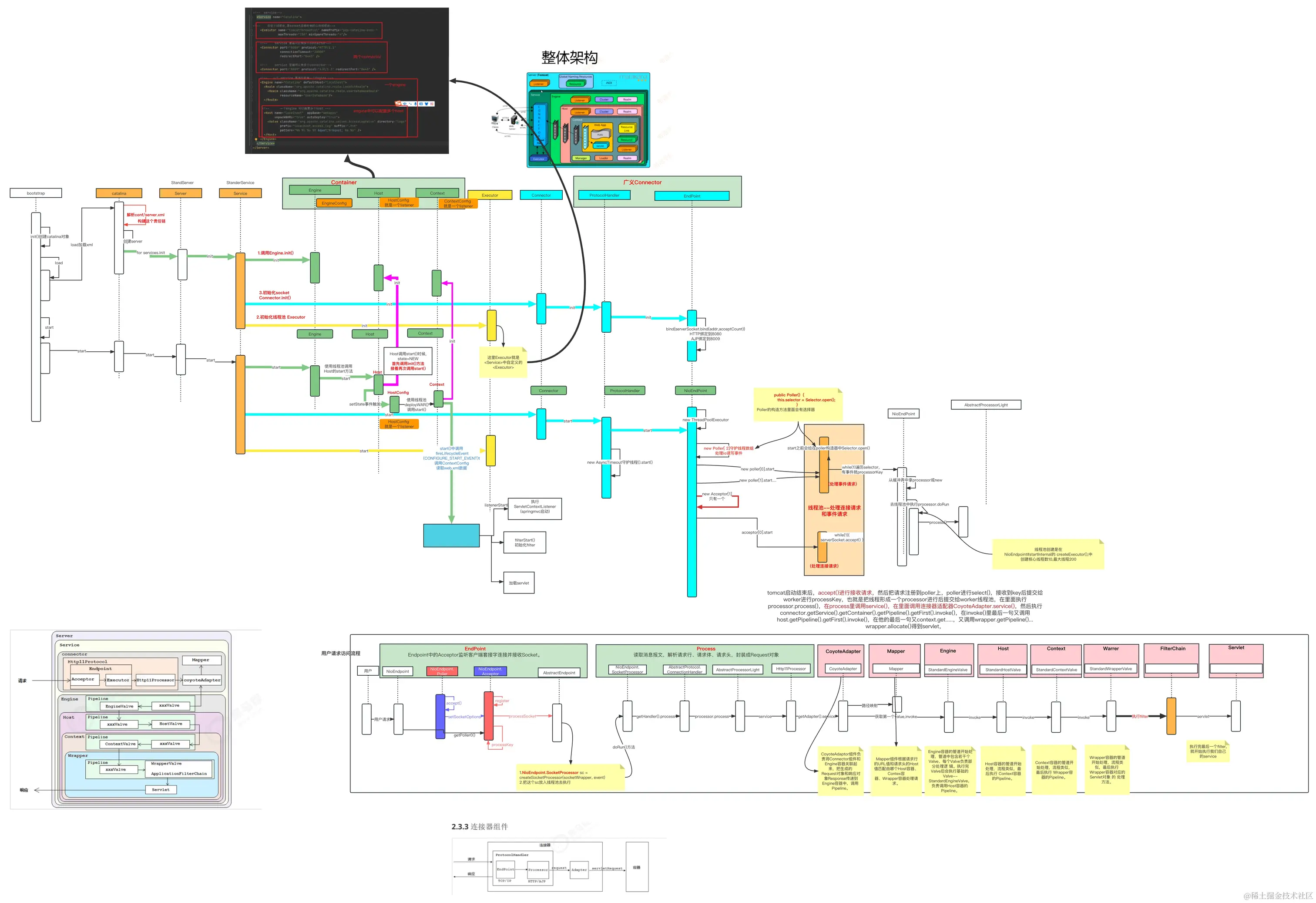

附上我自己的processon地址 www.processon.com/view/link/6… 感兴趣的朋友可以自己去研究研究

二.连接器 Coyote

Coyote 是Tomcat的连接器框架的名称 , 是Tomcat服务器提供的供客户端访问的外部接口。客户端通过Coyote与服务器建立连接、发送请求并接受响应 。Coyote 封装了底层的网络通信（Socket 请求及响应处理），为Catalina 容器提供了统一的接口，使Catalina 容器与具体的请求协议及IO操作方式完全解耦。Coyote 将Socket 输入转换封装为 Request 对象，交由Catalina 容器进行处理，处理请求完成后, Catalina 通过Coyote 提供的Response 对象将结果写入输出流 。Coyote 作为独立的模块，只负责具体协议和IO的相关操作， 与Servlet 规范实现没有直接关系，因此即便是 Request 和 Response 对象也并未实现Servlet规范对应的接口， 而是在Catalina 中将他们进一步封装为ServletRequest 和 ServletResponse.

EndPoint

1） EndPoint ：

Coyote 通信端点，即通信监听的接口，是具体Socket接收和发送处理器，是对传输层的抽象，因此EndPoint用来实现TCP/IP协议的。

Tomcat 并没有EndPoint 接口，而是提供了一个抽象类AbstractEndpoint ， 里面定义了两个内部类：Acceptor和SocketProcessor。Acceptor用于监听Socket连接请求。SocketProcessor用于处理接收到的Socket请求，它实现Runnable接口，在Run方法里调用协议处理组件Processor进行处理。为了提高处理能力，SocketProcessor被提交到线程池来执行。而这个线程池叫作执行器（Executor)，我在后面的专栏会详细介绍

Tomcat如何扩展原生的Java线程池

2)Processor

Processor ： Coyote 协议处理接口 ，如果说EndPoint是用来实现TCP/IP协议的，那么Processor用来实现HTTP协议，Processor接收来自EndPoint的Socket，读取字节流解析成Tomcat Request和Response对象，并通过Adapter将其提交到容器处理，Processor是对应用层协议的抽象。

ProtocolHandler

ProtocolHandler： Coyote 协议接口， 通过Endpoint 和 Processor ， 实现针对具体协议的处理能力。Tomcat 按照协议和I/O 提供了6个实现类 ： AjpNioProtocol ，AjpAprProtocol， AjpNio2Protocol ， Http11NioProtocol ，Http11Nio2Protocol ，Http11AprProtocol。我们在配置tomcat/conf/server.xml 时 ， 至少要指定具体的ProtocolHandler , 当然也可以指定协议名称 ， 如 ： HTTP/1.1 ，如果安装了APR，那么将使用Http11AprProtocol ， 否则使用 Http11NioProtocol 。

Adapter

由于协议不同，客户端发过来的请求信息也不尽相同，Tomcat定义了自己的Request类来“存放”这些请求信息。ProtocolHandler接口负责解析请求并生成Tomcat Request类。但是这个Request对象不是标准的ServletRequest，也就意味着，不能用TomcatRequest作为参数来调用容器。Tomcat设计者的解决方案是引入CoyoteAdapter，这是适配器模式的经典运用，连接器调用CoyoteAdapter的Sevice方法，传入的是TomcatRequest对象，CoyoteAdapter负责将Tomcat Request转成ServletRequest，再调用容器的Service方法

三.Catalina 结构

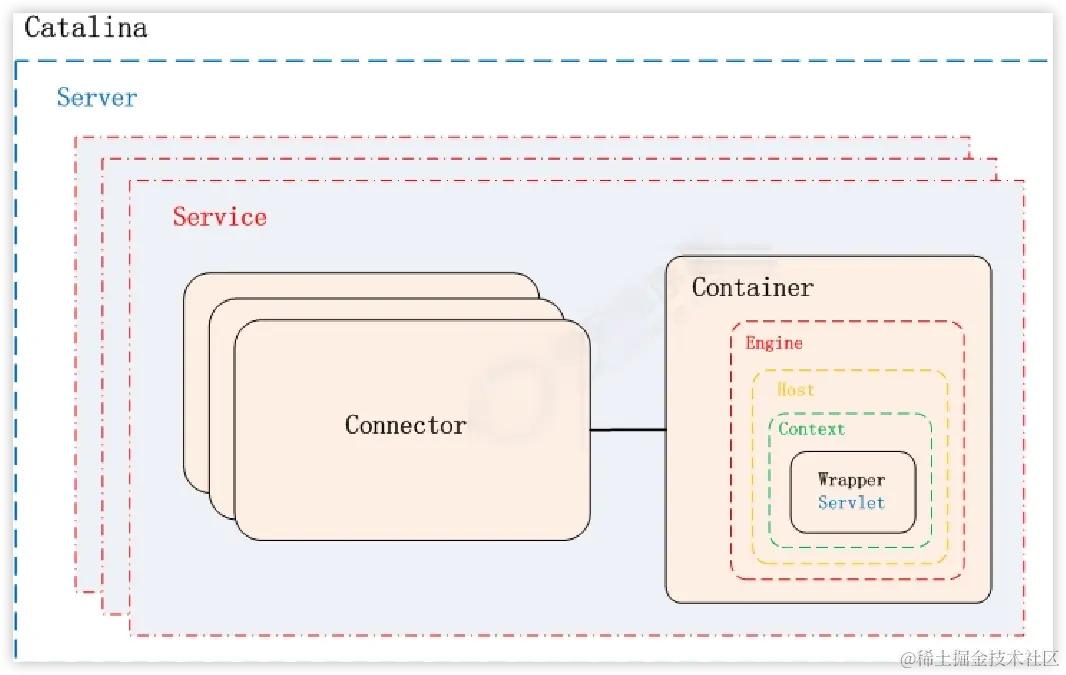

各个组件的职责如下

标题

标题
Catalina	负责解析Tomcat的配置文件 , 以此来创建服务器Server组件，并根据命令来对其进行管理
Server	服务器表示整个Catalina Servlet容器以及其它组件，负责组装并启动Servlet引擎,Tomcat连接器。Server通过实现Lifecycle接口，提供了一种优雅的启动和关闭整个系统的方式
Service	服务是Server内部的组件，一个Server包含多个Service。它将若干个Connector组件绑定到一个Container（Engine）上
Connector	连接器，处理与客户端的通信，它负责接收客户请求，然后转给相关的容器处理，最后向客户返回响应结果
Container	容器，负责处理用户的servlet请求，并返回对象给web用户的模块

container 又可以细分为下卖弄四个部分 容器

标题
Engine	表示整个Catalina的Servlet引擎，用来管理多个虚拟站点，一个Service最多只能有一个Engine，但是一个引擎可包含多个Host
Host	代表一个虚拟主机，或者说一个站点，可以给Tomcat配置多个虚拟主机地址，而一个虚拟主机下可包含多个Context
Context	表示一个Web应用程序， 一个Web应用可包含多个Wrapper
Wrapper	表示一个Servlet，Wrapper 作为容器中的最底层，不能包含子容器

四.总结

这里只是把tomcat核心的组件coyote和业务处理的catalina总结了一下,后面会在进行源码分析的时候,会逐步详细讲解每一个组件的详细流程
