什么是 E-R 图？
E-R 图又称实体关系图，是一种提供了实体，属性和联系的方法，用来描述现实世界的概念模型。通俗点讲就是，当我们理解了实际问题的需求之后，需要用一种方法来表示这种需求，概念模型就是用来描述这种需求。
比如学生生活中的公交系统数据库、学校网站系统数据库等等，都离不来实体关系图。

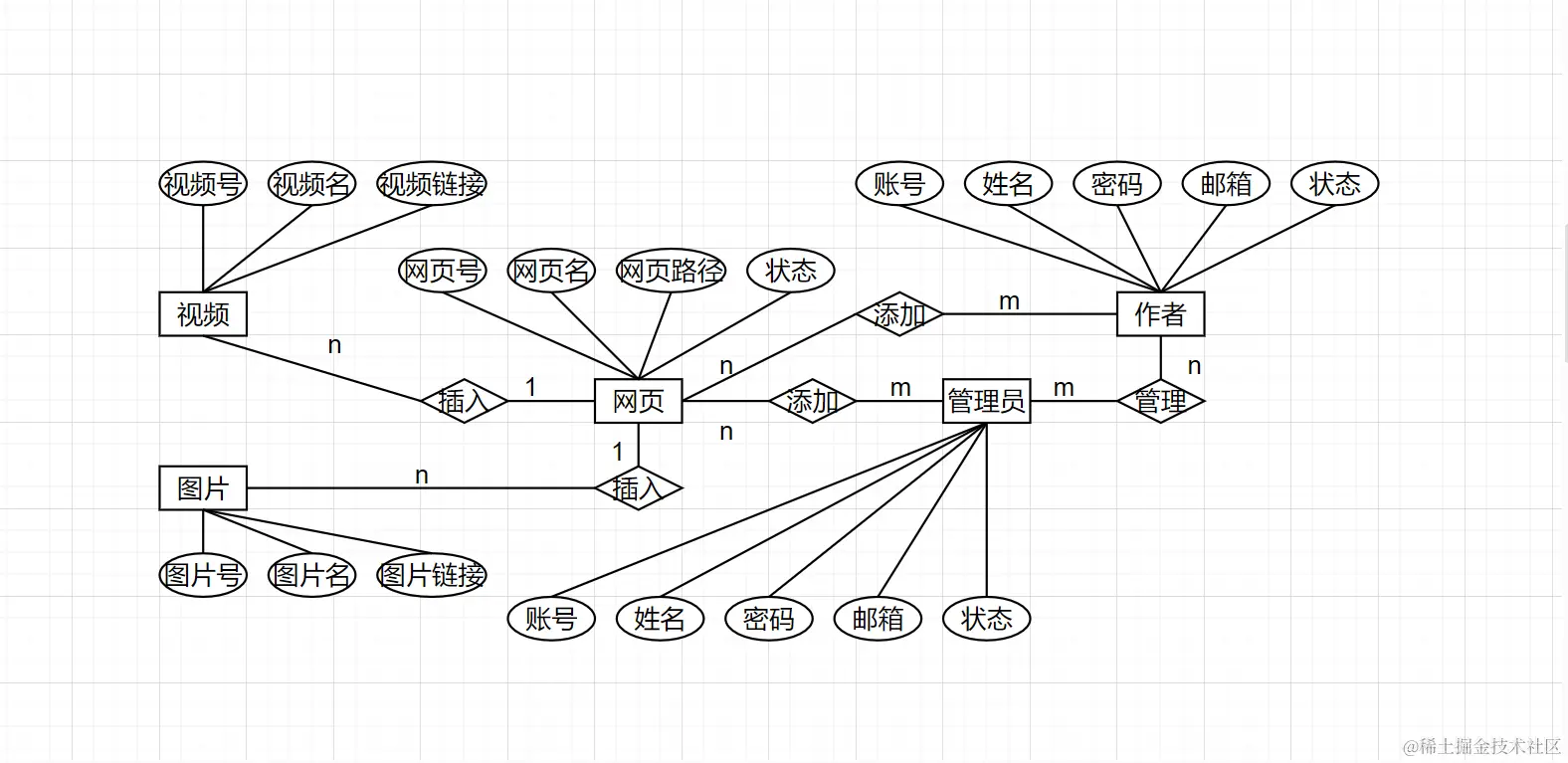

E-R 图中的基本元素（以上面的网站简易数据库为例）：
1）实体
实际问题中客观存在的并且可以相互区别的事物称为实体。实体是现实世界中的对象，可以具体到人，事，物。比如上图的：管理员网页图片视频作者等。
2）属性
实体所具有的某一个特性称为属性，在 E-R 图中属性用来描述实体。比如上图中的管理员，可以用 “姓名”、“账号”、“密码”、“状态” 进行属性描述。
3）实体集
具有相同属性的实体的集合称为实体集。例如：资源，（视频和图片）都是资源这个实体集中的一个实体。
4）键
在描述实体集的所有属性中，可以唯一标识每个实体的属性称为键。键也是属于实体的属性，作为键的属性取值必须唯一且不能 “空置”。比如：管理员的账号。
5）实体型
具有相同的特征和性质的实体一定有相同的属性，用实体名及其属性名集合来抽象和刻画同类实体称为实体型，其表示格式为：实体名（属性 1，属性 2，……）
6）联系
世界上任何事物都不是孤立存在的，事物内部和事物之间都有联系的，实体之间的联系通常有 3 种类型：一对一联系，一对多联系，多对多联系。
E—R 图绘制规范：
矩形框： 表示实体，在框中记入实体名。
菱形框： 表示联系，在框中记入联系名。
椭圆形框： 表示实体或联系的属性，将属性名记入框中。对于主属性名，则在其名称下划一下划线。
连线： 实体与属性之间；实体与联系之间；联系与属性之间用直线相连，并在直线上标注联系的类型。（对于一对一联系，要在两个实体连线方向各写 1； 对于一对多联系，要在一的一方写 1，多的一方写 N；对于多对多关系，则要在两个实体连线方向各写 N,M。
