如何在Mac OS上的VScode中配置OpenGL环境并编译
- - - 安装环境
- - 一、下载GLAD
- 二、下载GLFW
- 项目结构配置
安装环境
下载GLAD与GLFW
一、下载GLAD

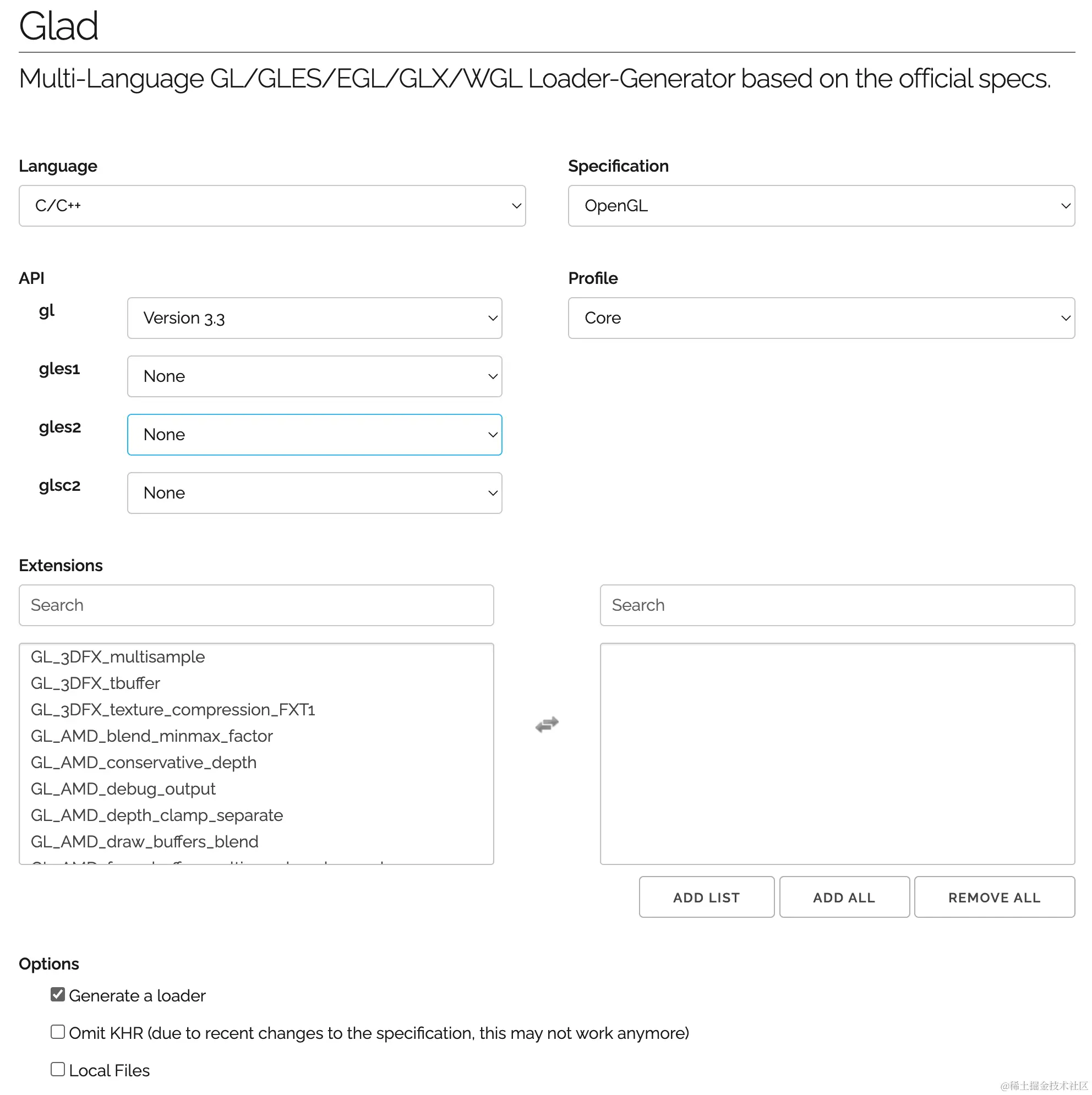

1. 从GLAD的在线服务下载所需的文件，参数选择如下，可根据自己的需要进行更换：
2. 点击GENERATE生成
3. 下载相应的压缩包
4. 解压缩，正确的目录结构如下所示：
glad
├── include
│ ├── KHR
│ │ └── khrplatform.h
│ └── glad
│ └── glad.h
└── src
└── glad.c
至此，GLAD的下载结束。
二、下载GLFW

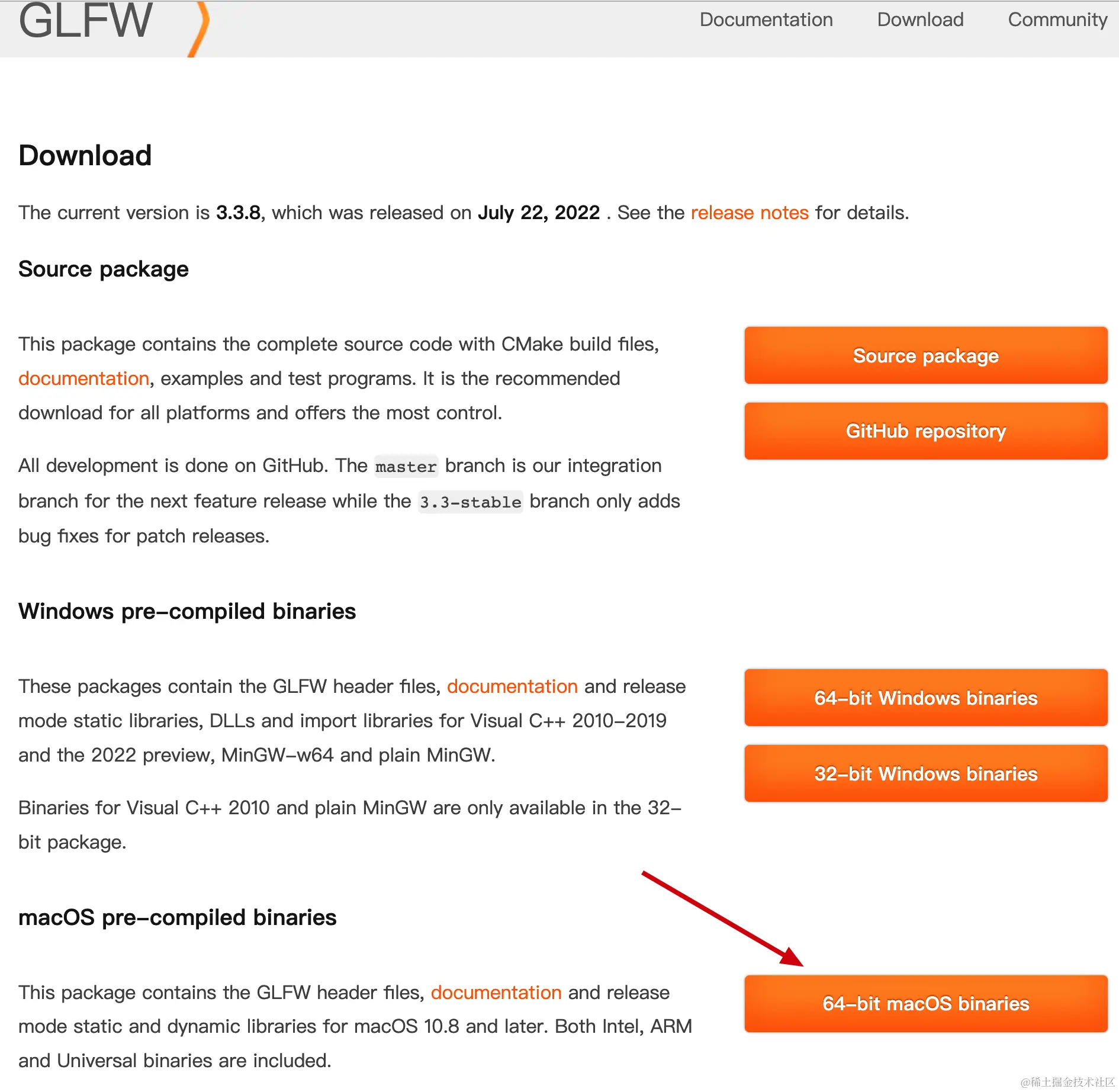

1. GLFW官网处下载，可以选择下载源码然后自己进行编译，也可以选择直接下载编译好的库文件。从源码开始编译的话更加灵活，能够灵活适配不同的操作系统，也能让自己对GLFW的源码结构有一个基本的了解。出于方便起见本文选择了后者。

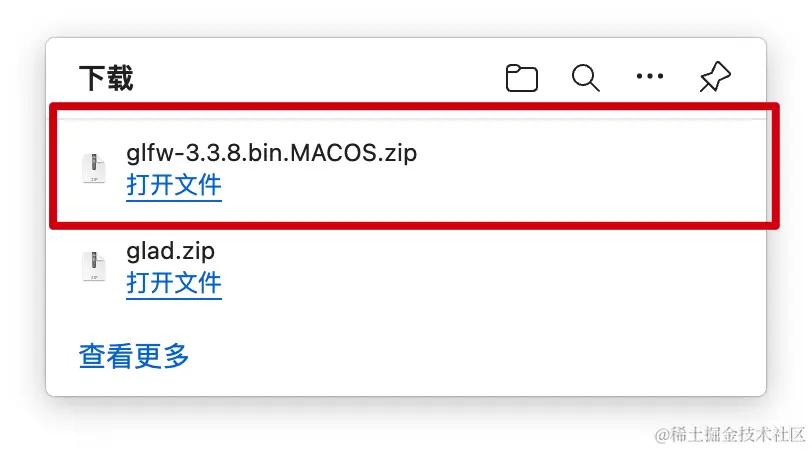

2. 下载下来的压缩包如下所示，
3. 解压压缩包，得到目录结构如下的文件：
├── LICENSE.md
├── README.md
├── docs
├── include
├── lib-arm64
├── lib-universal
└── lib-x86_64
该目录下主要用到两个目录。
首先，根据自己的芯片型号选择lib-xxx，如果你是intel（x86）的芯片，那么就选择lib-x86-64，如果你是新版的m1或者m2芯片（arm）那么就选择lib-arm64。除此之外，lib-universal据说是两种芯片类型都能兼容，但由于没有机器，作者并未进行测试，有兴趣的同学可以自行测试一下。
其次，除了lib-xxx外，还需要用到的一个目录是include目录中的文件，剩下的文件和目录可以删除，不予保留。
至此，GLFW的下载结束。
项目结构配置
创建工作目录new_openGL，并创建include、lib和src三个文件夹，并将GLAD和GLFW目录下的文件移动到相应的目录下：
glfw-3.3.8.bin.MACOS/include/GLFW/ -> new_openGL/include/GLFW/
glfw-3.3.8.bin.MACOS/lib-arm64/* -> new_openGL/lib/
glad/include/glad/ -> new_openGL/include/glad/
glad/include/KHR/ -> new_openGL/include/KHR/
glad/src/glad.c ->. new_openGL/src/glad.c
移动完成后，正确的文件目录结构如下所示：
new_openGL
├── include
│ ├── GLFW
│ │ ├── glfw3.h
│ │ └── glfw3native.h
│ ├── KHR
│ │ └── khrplatform.h
│ └── glad
│ └── glad.h
├── lib
│ ├── libglfw.3.dylib
│ └── libglfw3.a
└── src
└── glad.c
至此，项目结构配置完成。
测试程序与项目的编译
1. 项目的src/目录下创建文件main.cpp，并写入以下程序：
#include <glad/glad.h>
#include <GLFW/glfw3.h>
#include <stdio.h>
#include <stdlib.h>
#include <iostream>
void framebuffer_size_callback(GLFWwindow* window, int width, int height)
{
glViewport(0, 0, width, height);
}
void processInput(GLFWwindow *window)
{
if(glfwGetKey(window, GLFW_KEY_ESCAPE) == GLFW_PRESS)
glfwSetWindowShouldClose(window, true);
}
int main()
{
glfwInit();
glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);
glfwWindowHint(GLFW_OPENGL_FORWARD_COMPAT, GL_TRUE); //MAC OSX needs
GLFWwindow* window = glfwCreateWindow(800, 600, "LearnOpenGL", NULL, NULL);
if (window == NULL)
{
std::cout << "Failed to create GLFW window" << std::endl;
glfwTerminate();
return -1;
}
glfwMakeContextCurrent(window);
if (!gladLoadGLLoader((GLADloadproc)glfwGetProcAddress))
{
std::cout << "Failed to initialize GLAD" << std::endl;
return -1;
}
glViewport(0, 0, 800, 600);
while(!glfwWindowShouldClose(window))
{
processInput(window);
glClearColor(0.9f, 0.3f, 0.3f, 1.0f);
glClear(GL_COLOR_BUFFER_BIT);
glfwSwapBuffers(window);
glfwPollEvents();
}
glfwTerminate();
return 0;
}
2. 项目的根目录下创建CMakeLists.txt文件，并将下面的语句复制进去：
cmake_minimum_required(VERSION 3.0.0)
project(HelloGL VERSION 0.1.0)
# 使用 C++ 17 标准
set(CMAKE_CXX_STANDARD 17)
# 设置代码文件
set(SRC_DIR ${PROJECT_SOURCE_DIR}/src/)
# 添加头文件
set(HEADER_DIR ${PROJECT_SOURCE_DIR}/include/)
set(LIB_DIR ${PROJECT_SOURCE_DIR}/lib/)
include_directories(${HEADER_DIR} ${LIB_DIR})
# 添加目标链接
set(GLFW_LINK ${LIB_DIR}libglfw.3.dylib)
link_libraries(${GLFW_LINK})
# 执行编译命令
set(SOURCES ${SRC_DIR}glad.c ${SRC_DIR}main.cpp)
add_executable(HelloGL ${SOURCES})
# 链接系统的 OpenGL 框架
if (APPLE)
target_link_libraries(HelloGL "-framework OpenGL")
endif()
include(CTest)
enable_testing()
set(CPACK_PROJECT_NAME ${PROJECT_NAME})
set(CPACK_PROJECT_VERSION ${PROJECT_VERSION})
include(CPack)
此时项目的目录结构如下：
new_openGL
├── CMakeLists.txt
├── include
│ ├── GLFW
│ │ ├── glfw3.h
│ │ └── glfw3native.h
│ ├── KHR
│ │ └── khrplatform.h
│ └── glad
│ └── glad.h
├── lib
│ ├── libglfw.3.dylib
│ └── libglfw3.a
└── src
├── glad.c
└── main.cpp
3. 项目根目录下创建build目录，进入build目录并执行：
mkdir build
cd build
cmake ..
如需安装cmake 请至：Download | CMake
下载完成启动，程序后从菜单栏中选择【Tools】，然后从下拉菜单中选择“How to Install For Command Line Use”，便会弹出一个对话框，这个对话框提示你该如何配置，从而使得在命令行中也能够直接使用CMake命令。在新开的命令行窗口中输入（最好是从CMake的GUI对话框上直接复制，以免输错）
sudo "/Applications/CMake.app/Contents/bin/cmake-gui" --install
得到以下结果：
(base) liushanlin@192 build % cmake ..
-- The C compiler identification is AppleClang 14.0.3.14030022
-- The CXX compiler identification is AppleClang 14.0.3.14030022
-- Detecting C compiler ABI info
-- Detecting C compiler ABI info - done
-- Check for working C compiler: /Library/Developer/CommandLineTools/usr/bin/cc - skipped
-- Detecting C compile features
-- Detecting C compile features - done
-- Detecting CXX compiler ABI info
-- Detecting CXX compiler ABI info - done
-- Check for working CXX compiler: /Library/Developer/CommandLineTools/usr/bin/c++ - skipped
-- Detecting CXX compile features
-- Detecting CXX compile features - done
-- Configuring done
-- Generating done
-- Build files have been written to: /Users/liushanlin/cpp_directory/new_openGL/build
可以看到cmake指令在build目录下为我们生成了许多新的文件和目录，包括CMakeFiles 、Testing等等，这些都是中间文件，不需要管。
创建build目录的目的使这些生成的中间文件不会影响源代码的结构，如果需要删除所有生成的文件，只需要删除build目录，就可以还原原始的目录结构。

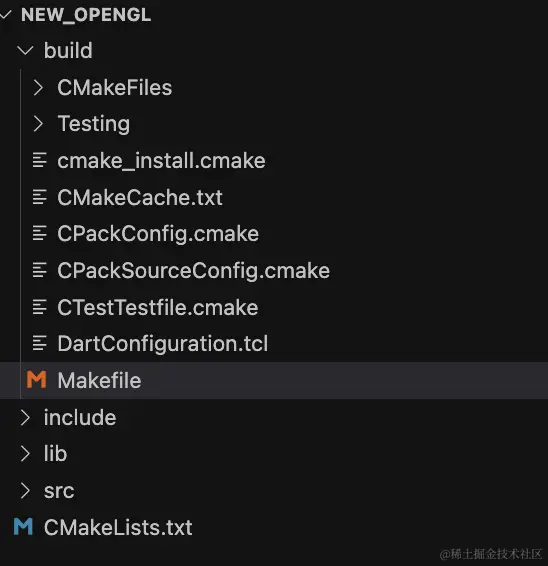

cmake最终的目的就是为了生成Makefile文件，即下图中最后一个文件，该文件用于后续make命令的执行。
然后，在build目录下执行:
make
得到以下输出结果，并生成了HelloGL可执行文件：
(base) liushanlin@192 build % make
[ 33%] Building C object CMakeFiles/HelloGL.dir/src/glad.c.o
[ 66%] Building CXX object CMakeFiles/HelloGL.dir/src/main.cpp.o
[100%] Linking CXX executable HelloGL
[100%] Built target HelloGL
至此，测试文件的编译已经全部结束。
测试可执行文件HelloGL
在build目录中执行下面的命令：
./HelloGL

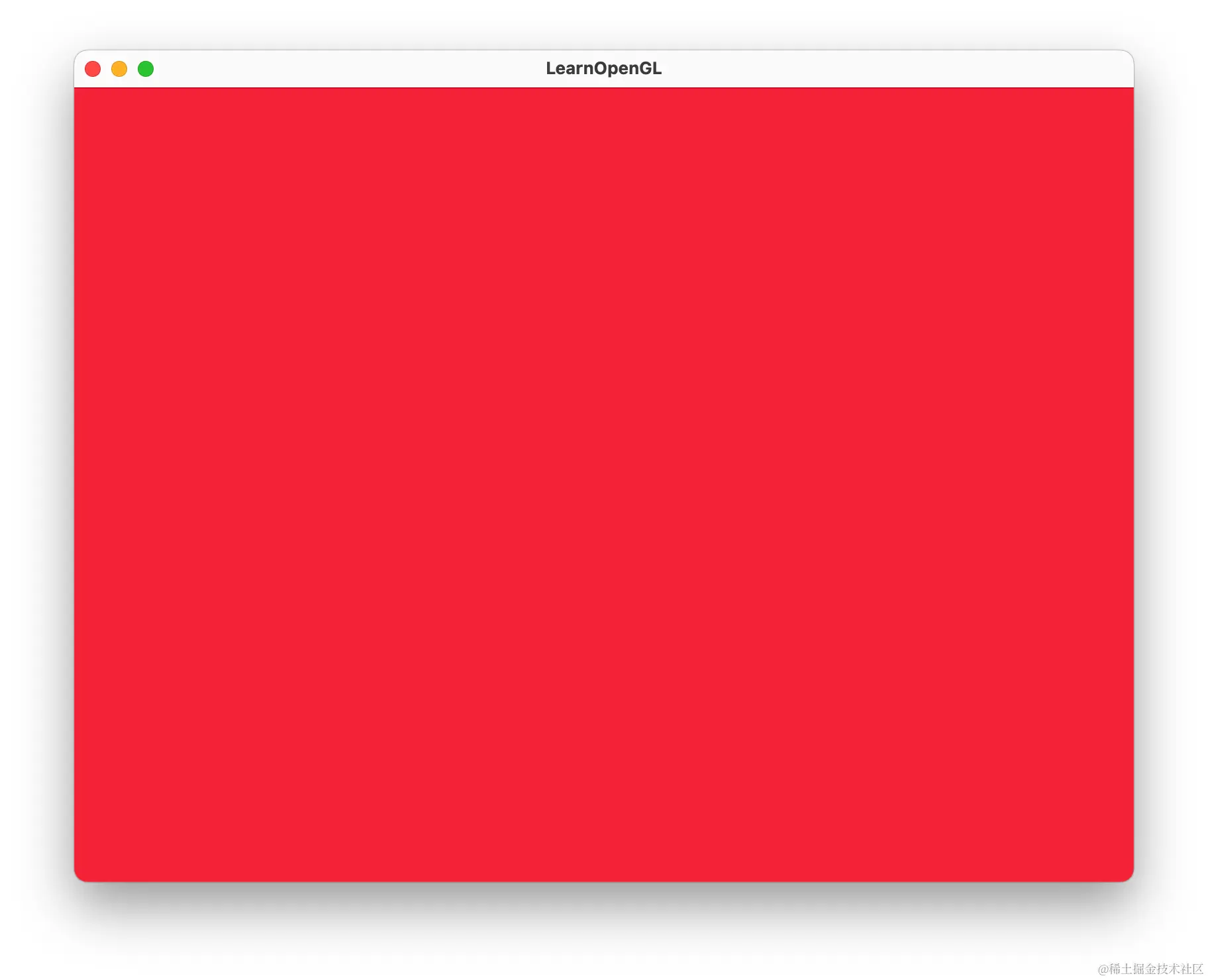

得到下面的结果说明一切都正确：
至此，Mac环境下VScode中OpenGL环境搭建与测试就已经全部完成了。
