Android事件分发

在岁月中远行
69 阅读4分钟

事件分发是Android View体系里非常重要的知识点，下面开始具体的实验和分析。 创建了2个自定义ViewGroup：GrandFatherLayout继承自LinearLayout，FatherLayout继承自RelativeLayout。创建了一个自定义View(SonButton)继承自Button。3个View中只在它们的dispatchTouchEvent,onIntercepptTouchEvent,onTouchEvent中增加了打印的代码，其他未做修改，将SonButton放入FatherLayout,将FatherLayout放在GrandFatherLayout中，布局如下：

<?xml version="1.0" encoding="utf-8"?>
<dispatchview.GrandFatherLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical">

    <dispatchview.FatherLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:gravity="center">

        <dispatchview.SonButton
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="我爱安卓" />
    </dispatchview.FatherLayout>
</dispatchview.GrandFatherLayout>

下面贴一下几个类的代码：

class DispatchViewActivity : AppCompatActivity() {

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        setContentView(R.layout.dispatchview)
    }

    override fun dispatchTouchEvent(ev: MotionEvent?): Boolean {
        when (ev?.action) {
            MotionEvent.ACTION_DOWN -> Log.e(FatherLayout.TAG, "DispatchViewActivity-dispatchTouchEvent-DOWN")
            MotionEvent.ACTION_MOVE -> Log.e(FatherLayout.TAG, "DispatchViewActivity-dispatchTouchEvent-MOVE")
            MotionEvent.ACTION_UP -> Log.e(FatherLayout.TAG, "DispatchViewActivity-dispatchTouchEvent-UP")
            else -> {}
        }
        return super.dispatchTouchEvent(ev)
    }

    override fun onTouchEvent(event: MotionEvent?): Boolean {
        val action: Int? = event?.action
        when (action) {
            MotionEvent.ACTION_DOWN -> Log.e(FatherLayout.TAG, "DispatchViewActivity-onTouchEvent-DOWN")
            MotionEvent.ACTION_MOVE -> Log.e(FatherLayout.TAG, "DispatchViewActivity-onTouchEvent-MOVE")
            MotionEvent.ACTION_UP -> Log.e(FatherLayout.TAG, "DispatchViewActivity-onTouchEvent-UP")
            else -> {}
        }
        return super.onTouchEvent(event)
    }
}

GrandFatherLayout类：

class GrandFatherLayout @JvmOverloads constructor(
    context: Context,
    attrs: AttributeSet? = null,
    defStyle: Int = 0,
    defStyleRes: Int = 0
) : LinearLayout(context, attrs, defStyle, defStyleRes) {

    companion object {
        const val TAG = "tanyonglin"
    }

    override fun dispatchTouchEvent(event: MotionEvent?): Boolean {
        val action: Int? = event?.action
        when (action) {
            MotionEvent.ACTION_DOWN -> Log.e(TAG, "GrandFatherLayout-dispatchTouchEvent-DOWN")
            MotionEvent.ACTION_MOVE -> Log.e(TAG, "GrandFatherLayout-dispatchTouchEvent-MOVE")
            MotionEvent.ACTION_UP -> Log.e(TAG, "GrandFatherLayout-dispatchTouchEvent-UP")
            else -> {}
        }
        return super.dispatchTouchEvent(event)
    }

    override fun onInterceptTouchEvent(event: MotionEvent?): Boolean {
        val action: Int? = event?.action
        when (action) {
            MotionEvent.ACTION_DOWN -> Log.e(TAG, "GrandFatherLayout-onInterceptTouchEvent-DOWN")
            MotionEvent.ACTION_MOVE -> Log.e(TAG, "GrandFatherLayout-onInterceptTouchEvent-MOVE")
            MotionEvent.ACTION_UP -> Log.e(TAG, "GrandFatherLayout-onInterceptTouchEvent-UP")
            else -> {}
        }
        return super.onInterceptTouchEvent(event)
    }

    override fun onTouchEvent(event: MotionEvent?): Boolean {
        val action: Int? = event?.action
        when (action) {
            MotionEvent.ACTION_DOWN -> Log.e(TAG, "GrandFatherLayout-onTouchEvent-DOWN")
            MotionEvent.ACTION_MOVE -> Log.e(TAG, "GrandFatherLayout-onTouchEvent-MOVE")
            MotionEvent.ACTION_UP -> Log.e(TAG, "GrandFatherLayout-onTouchEvent-UP")
            else -> {}
        }
        return super.onTouchEvent(event)
    }
}

FatherLayout类：

class FatherLayout @JvmOverloads constructor(
    context: Context,
    attrs: AttributeSet? = null,
    defStyle: Int = 0,
    defStyleRes: Int = 0
) : RelativeLayout(context, attrs, defStyle, defStyleRes) {
    companion object {
        const val TAG = "tanyonglin"
    }
    override fun dispatchTouchEvent(event: MotionEvent?): Boolean {
        val action: Int? = event?.action
        when (action) {
            MotionEvent.ACTION_DOWN -> Log.e(TAG, "FatherLayout-dispatchTouchEvent-DOWN")
            MotionEvent.ACTION_MOVE -> Log.e(TAG, "FatherLayout-dispatchTouchEvent-MOVE")
            MotionEvent.ACTION_UP -> Log.e(TAG, "FatherLayout-dispatchTouchEvent-UP")
            else -> {}
        }
        return super.dispatchTouchEvent(event)
    }

    override fun onTouchEvent(event: MotionEvent?): Boolean {
        val action: Int? = event?.action
        when (action) {
            MotionEvent.ACTION_DOWN -> {
                Log.e(TAG, "FatherLayout-onTouchEvent-DOWN")
              //  return false
            }

            MotionEvent.ACTION_MOVE -> {
                Log.e(TAG, "FatherLayout-onTouchEvent-MOVE")
             //   return true
            }

            MotionEvent.ACTION_UP -> {
                Log.e(TAG, "FatherLayout-onTouchEvent-UP")
              //  return true
            }

            else -> {}
        }
          return super.onTouchEvent(event)
        //return true
    }

    override fun onInterceptTouchEvent(ev: MotionEvent?): Boolean {
        val action: Int? = ev?.action
        when (action) {
            MotionEvent.ACTION_DOWN -> {
                Log.e(TAG, "FatherLayout-onInterceptTouchEvent-DOWN")
                //  return false
            }

            MotionEvent.ACTION_MOVE -> {
                Log.e(TAG, "FatherLayout-onInterceptTouchEvent-MOVE")
                // return true
            }

            MotionEvent.ACTION_UP -> Log.e(TAG, "FatherLayout-onInterceptTouchEvent-UP")
            else -> {}
        }
        return super.onInterceptTouchEvent(ev)
        //return true

    }
}

SonButton类：

@SuppressLint("AppCompatCustomView")
class SonButton @JvmOverloads constructor(
    context: Context,
    attrs: AttributeSet? = null,
) : Button(context, attrs) {
    companion object {
        const val TAG = "tanyonglin"
    }

    override fun dispatchTouchEvent(event: MotionEvent?): Boolean {
        val action: Int? = event?.action
        when (action) {
            MotionEvent.ACTION_DOWN -> Log.e(TAG, "SonButton-dispatchTouchEvent-DOWN")
            MotionEvent.ACTION_MOVE -> Log.e(TAG, "SonButton-dispatchTouchEvent-MOVE")
            MotionEvent.ACTION_UP -> Log.e(TAG, "SonButton-dispatchTouchEvent-UP")
            MotionEvent.ACTION_CANCEL -> Log.e(TAG, "SonButton-dispatchTouchEvent-CANCEL")
            else -> {}
        }
        return super.dispatchTouchEvent(event)
    }

    override fun onTouchEvent(event: MotionEvent?): Boolean {
        val action: Int? = event?.action
        when (action) {
            MotionEvent.ACTION_DOWN -> Log.e(TAG, "SonButton-onTouchEvent-DOWN")
            MotionEvent.ACTION_MOVE -> Log.e(TAG, "SonButton-onTouchEvent-MOVE")
            MotionEvent.ACTION_UP -> Log.e(TAG, "SonButton-onTouchEvent-UP")
            else -> {}
        }
        return super.onTouchEvent(event)
    }


}

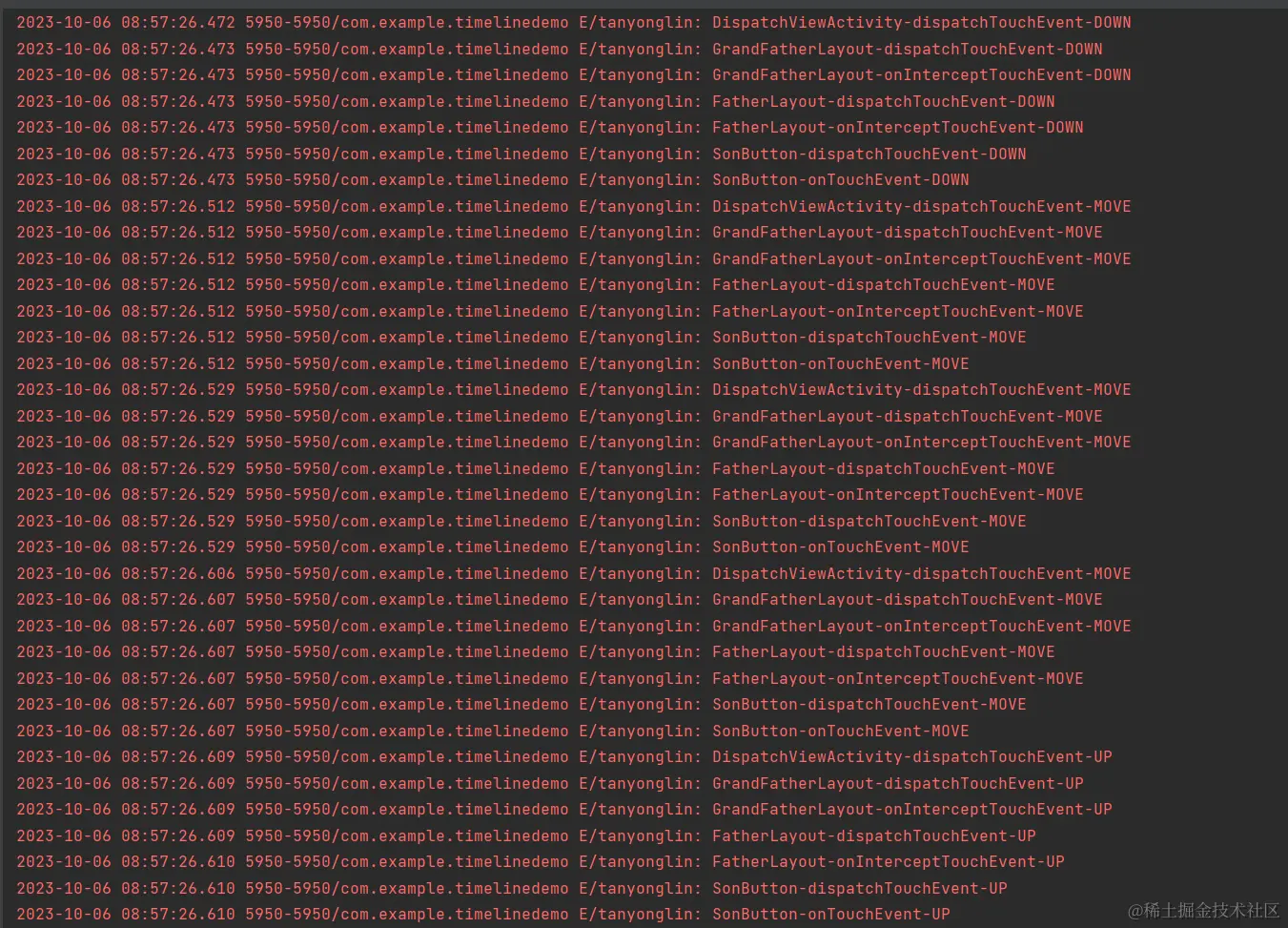

1 前置条件：未修改任何方法返回值，点击按钮，打印日志如下：

image.png 从以上结果可以总结出： 事件是以ACTION_DOWN开始，中间有若干个ACTION_MOVE，最后以ACTION_UP结束。 事件是从Activity开始分发，从视图树由上往下传递，调用顺序为dispatchTouchEvent->onInterceptTouchEvent->onTouchEvent。

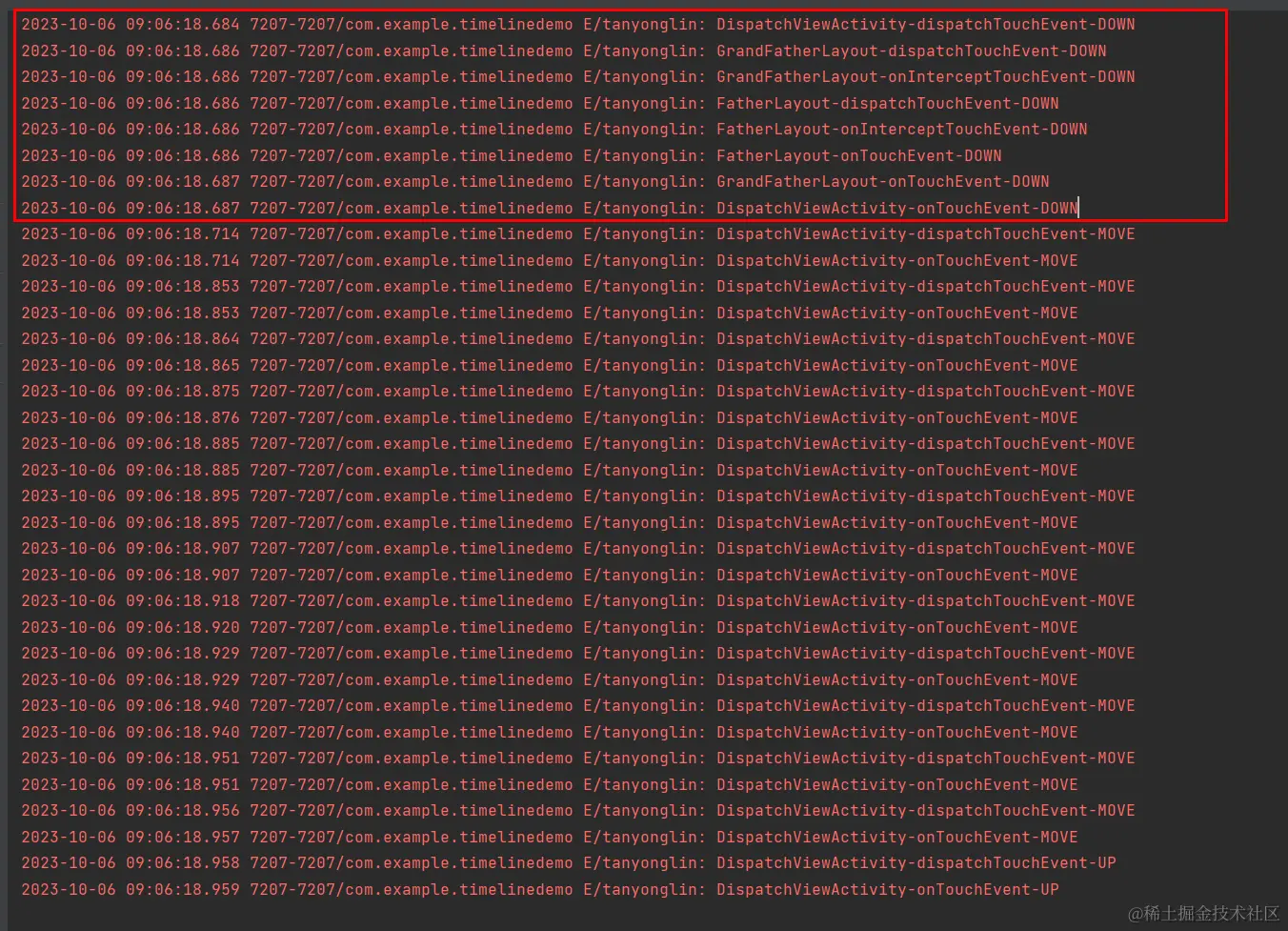

2 前置条件：如果在FatherLayout的onInterceptTouchEvent()中返回true，点击按钮，打印日志如下：

image.png 从以上结果可以总结出： 当FatherLayout拦截了事件，那么就不会分发到SonButton，并且FatherLayout的onTouchEvent方法返回false,因此事件会传递给GrandFatherLayout的onTouchEvent，然后传递给DispatchViewActivity的onTouchEvent。而且后面的MOVE和UP事件都只交给Activity处理了，不会向下分发了。 3 前置条件：如果在FatherLayout的onInterceptTouchEvent()中返回true，同时onTouchEvent返回true，点击按钮，打印日志如下：

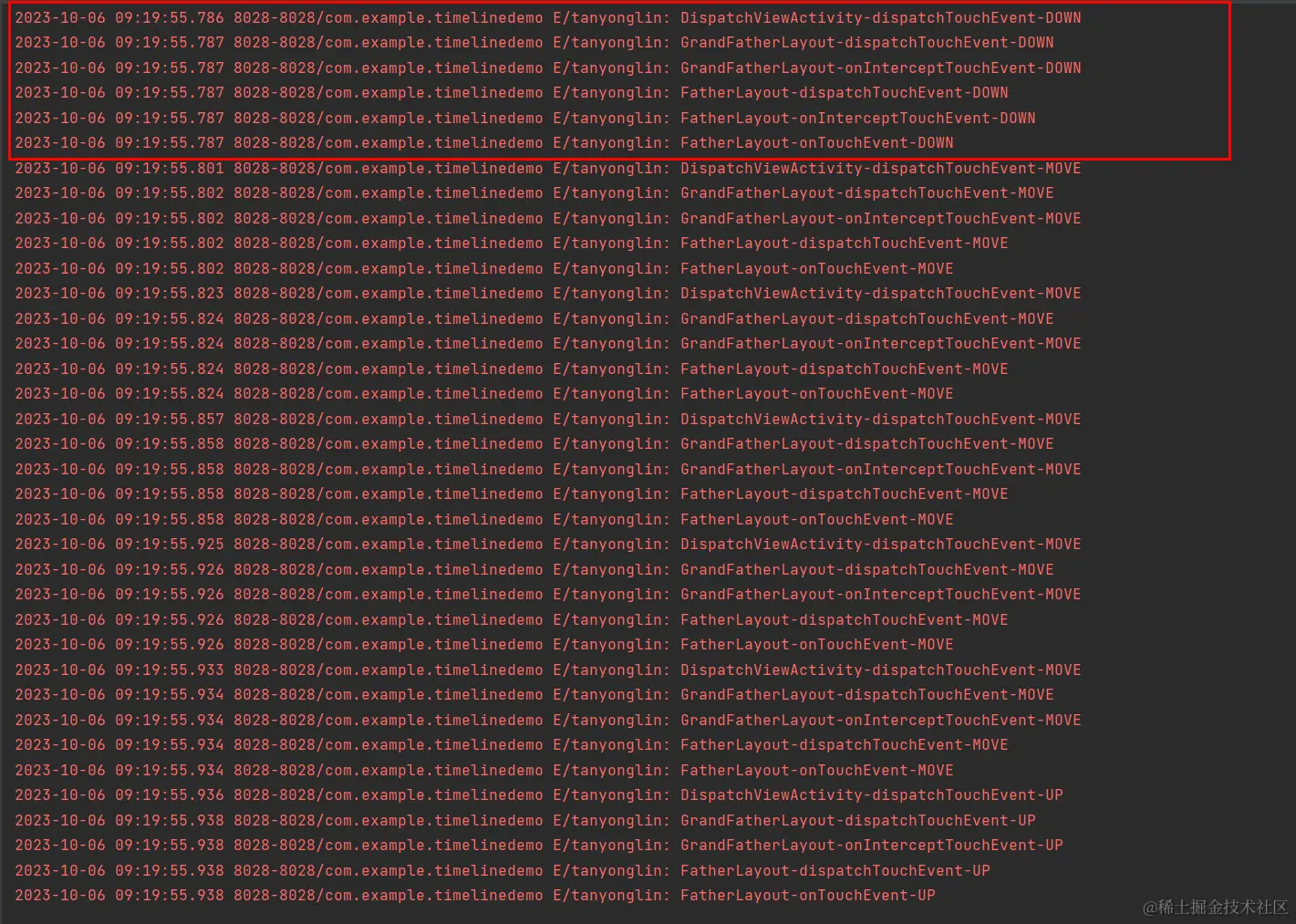

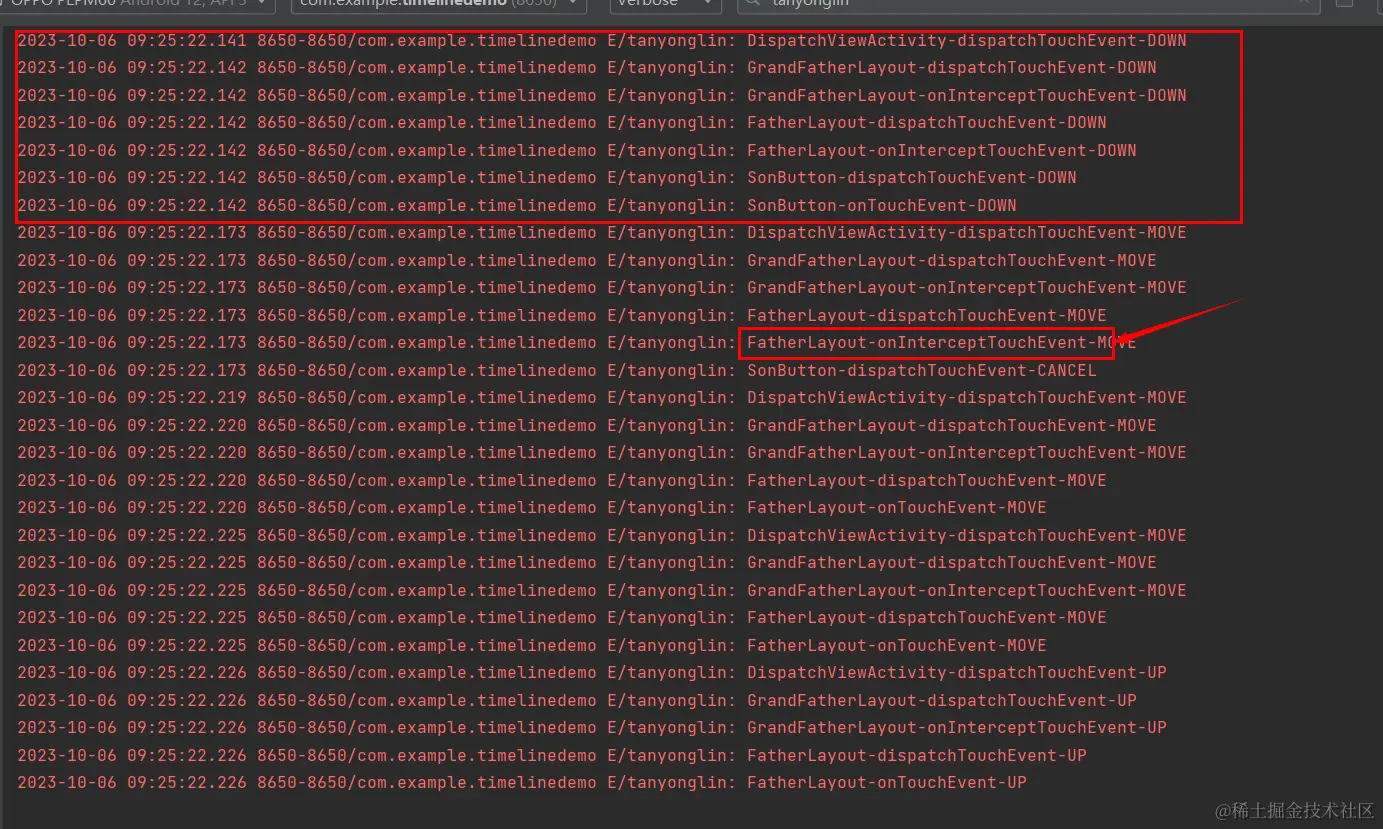

image.png 从以上结果可以总结出；当FatherLayout拦截了事件，并且消耗了事件，那么此次事件到此结束分发，待下次事件分发。 4 前置条件：如果在FatherLayout的onInterceptTouchEvent()的DOWN事件返回false,MOVE事件返回true,也就是不拦截按下事件，但是拦截移动事件，同时onTouchEvent也返回true。点击按钮，打印日志如下： image.png 从上述结果可以看出： DOWN事件分发到SonButton就消耗掉了，Button的onTouchEvent的默认返回值是为ture的，而当分发MOVE事件时，FatherLayout的子View也就是SonButton收到了CANCEL事件，这一次是没有触发的FatherLayout的onTouchEvent的，下次以及后续的MOVE和UP都交给FatherLayout处理，并返回ture分发到此结束。 换句话说：父级View拦截事件流时，如果同一事件流中，拦截之前已经有事件到达了子View中，那么子View会收到CANCEL事件，用于结束子View事件流(按钮的状态恢复) 5 前置条件：如果在FatherLayout的onInterceptTouchEvent()的DOWN事件返回false,MOVE事件返回true,也就是不拦截按下事件，但是拦截移动事件，同时onTouchEvent也返回false。点击按钮，打印日志如下：


从上述日志可以看出：DOWN事件分发到SonButton结束，第一次的MOVE事件分发到SonButton的dispatchTouchEvent的CANCEL结束，而后续的MOVE以及UP事件，分发到FatherLayout的onTouchEvent然后跳过父级GrandFatherLayout直接抛给了Activity的onTouchEvent了。 结论View不消耗MOVE和UP事件时(消耗了DOWN事件)，事件不经过父级，而是直接抛给Activity。(如果这里的View是ViewGroup,它的子View消耗了也算他消耗了？？？)

6 前置条件：如果在FatherLayout的onInterceptTouchEvent()的返回true, 同时让 onTouchEvent的ACTION_DOWN事件时返回false，ACTION_MOVE和ACTION_UP事件返回true。点击按钮，打印日志如下：


从上述日志可以看出：如果没有消耗DOWN事件，那么后续的事件就不会再交给它处理了，而是上个事件处理的人继续处理。正常情况下，一个事件序列只能被一个角色消耗。
