5.1 3D 基础

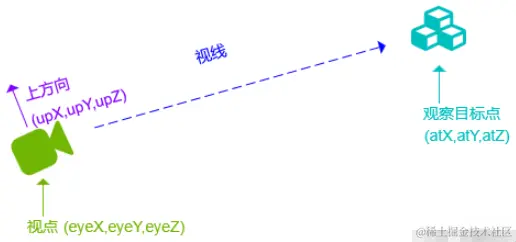

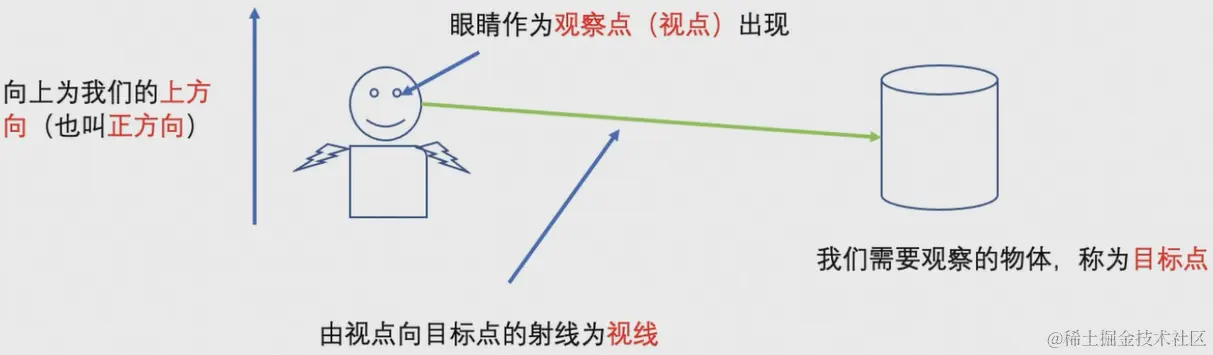

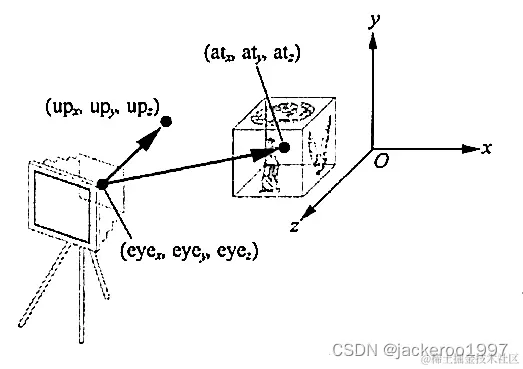

5.1.1 视点、目标点、上方向
1、视点：可以简易的理解为眼睛，也叫观察点
视线的起点，也就是眼睛所在三维空间中的位置（eyeX，eyeY，eyeZ）。
2、目标点：可以理解为我们要看的物体
被观察目标所在的点，当确立目标点和视点时，视线方向也随着确立。目标点的坐标用（atX，atY，atZ）表示。
3、上方向：正方向
最终绘制在屏幕上的影像中的向上的方向，即正方向。当视线方向确定时，观察者还能够以视线为轴旋转的。当指定上方向时，整个坐标就彻底固定住。可以联想一下，一个人观察一个物体只确定眼睛和观察的物体时，他的头可以向上向下向左向右偏转，为了固定观察者我们还需要指定观察者的上方向。上方向是具有3个分量的矢量（upX，upY，upZ）
注意：这个上方向不一定要垂直于z轴（视线），它的目的仅仅是为了固定观察者，因为我们最终的目的是在观察平面创建一个新的坐标系，而新的坐标系的x轴是同时垂直于上方向和z轴，因此上方向与z轴不垂直也无所谓。
在webgl的默认规则中，视点位于坐标系统原点（0，0，0），视线为Z轴负方向（屏幕内），上方向为Y轴负方向（向下）。
5.1.2 观察平面

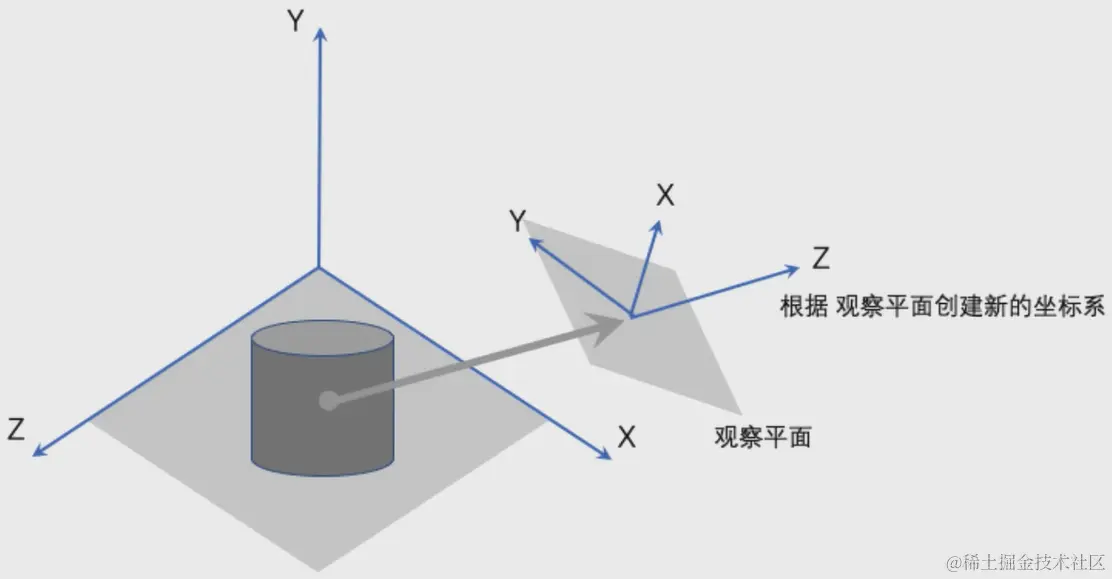

如果在webgl里需要把物体显示出来，显示为我们需要看到的模样，它的实际意义就是通过观察平面创建一个新的坐标系，并且把物体所有的坐标映射到观察平面上，而且我们最终要获取的就是这个映射关系。
5.1.3 辅助函数
如果想创建新的坐标系，需要通过以下辅助函数来实现。
1、归一化函数：归一化到0-1的区间内
// 归一化函数
function normalized(arr) {
let sum = 0;
for (let i=0; i<arr.length; i++) {
sum += arr[i] * arr[i];
}
const middle = Math.sqrt(sum);
for (let i=0; i<arr.length; i++) {
arr[i] = arr[i] / middle;
}
}

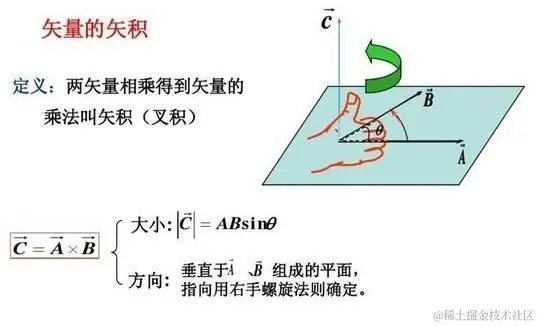

2、叉积：求两个平面的法向量
几何意义：两个向量叉乘结果是一个新向量，新向量的方向垂直于原来两个向量所在的平面，z轴指向通过右手定则来判定。
公式：A·B = |A| × |B| × sin(θ)
说明：|A|、|B|表示向量的模（长度），θ表示向量A向向量B旋转的夹角（或者B往A旋转的夹角）。注意：夹角虽然相同，但有正负之分，可参考下图。
公式推导：设θ1是A与x轴的夹角，设θ2是B与x轴的夹角，向量A旋转至向量B的夹角为θ2-θ1
|A||B|sin(θ)
= |A||B|sin(θ2-θ1)
= |A||B|(sinθ2*cosθ1 - sinθ1*cosθ2)
= (|A|*cosθ1)*(|B|*sinθ2) - (|A|*sinθ1)*(|B|*cosθ2)
= AxBy - AyBx
推导结果：二维的叉积公式：AxBy - AyBx = a[0] * b[1] - a[1] * b[0]。
// 叉积函数 获取法向量
function cross(a, b) {
return new Float32Array([ a[1] * b[2] - a[2] * b[1],
a[2] * b[0] - a[0] * b[2],
a[0] * b[1] - a[1] * b[0]
]);
}
3、点积：求某点在x,y,z轴上的投影长度

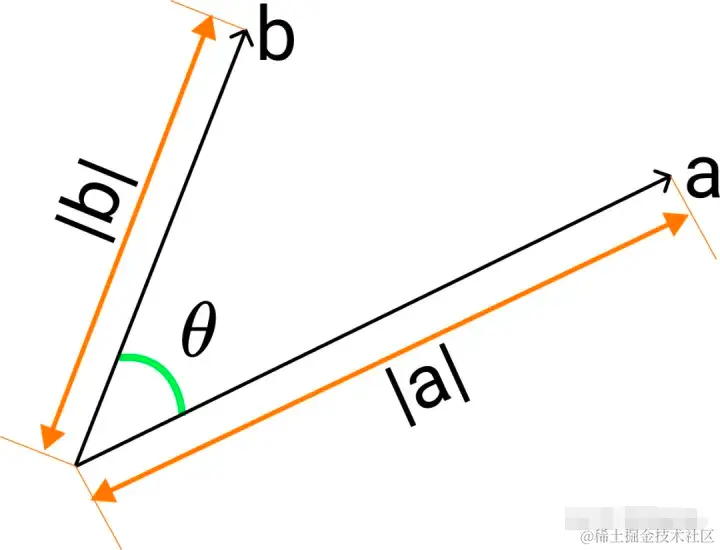

几何意义：A在B上的投影长度乘以B的模长。
公式：A·B = |A| × |B| × cos(θ)
说明：|A|、|B|表示向量的模（长度），θ表示向量A和B之间的夹角
公式推导：设θ1是A与x轴的夹角，设θ2是B与x轴的夹角，向量A与向量B的夹角为θ1-θ2
|A||B|cos(θ)
= |A||B|cos(θ1-θ2)
= |A||B|(cosθ1*cosθ2 + sinθ1*sinθ2)
= (|A|*cosθ1)*(|B|*cosθ2) + (|A|*sinθ1)*(|B|*sinθ2)
= AxBx + AyBy
推导结果：二维的点积公式：A·B = AxBx + AyBy；三维的点积公式：A·B = AxBx + AyBy + AzBz
/**
* 点积函数 获取投影长度
* @param a: 第一个点坐标[x, y, z]
* @param b: 第二个点坐标[x, y, z]
*/
function dot(a, b) {
return a[0] * b[0] + a[1] * b[1] + a[2] * a[2]
}

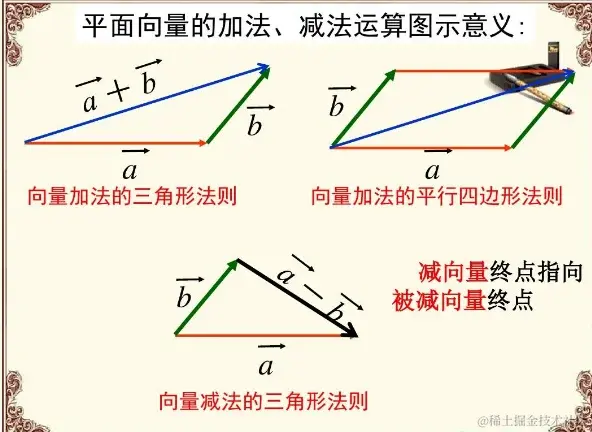

4、向量差：获取视点到目标点之间的向量
几何意义：向量的减法：如果a、b是互为相反的向量，那么a=-b，b=-a，a+b=0。0的反向量为0OA-OB=BA.即“共同起点，指向被减”，例如：a=(x1,y1)，b=(x2,y2)，则a-b=(x1-x2,y1-y2)。
// 向量差
function minus(a, b) {
return new Float32Array([ a[0] - b[0],
a[1] - b[1],
a[2] - b[2]
]);
}
5.1.4 获取视图矩阵
1、视点、目标点、上方向
// 视图矩阵获取
function getViewMatrix(eyex, eyey, eyez, lookAtx, lookAty, lookAtz, upx, upy, upz) {
// 视点
const eye = new Float32Array([eyex, eyey, eyez]);
// 目标点
const lookAt = new Float32Array([lookAtx, lookAty, lookAtz]);
// 上方向
const up = new Float32Array([upx, upy, upz]);
}
2、确定z轴向量
z轴向量是最容易确定的，因为现在有了视点和目标点，只需要通过它们两个坐标的向量差就可以得到z轴向量。
// 向量差
function minus(a, b) {
return new Float32Array([
a[0] - b[0],
a[1] - b[1],
a[2] - b[2]
]);
}
// 视图矩阵获取
function getViewMatrix(eyex, eyey, eyez, lookAtx, lookAty, lookAtz, upx, upy, upz) {
// 视点
const eye = new Float32Array([eyex, eyey, eyez]);
// 目标点
const lookAt = new Float32Array([lookAtx, lookAty, lookAtz]);
// 上方向
const up = new Float32Array([upx, upy, upz]);
// 确定z轴
const z = minus(eye, lookAt);
}
3、确定x轴向量
当前z轴和上方向已经确定，上方向是一定垂直于z轴的。根据这两个相互垂直的向量，就可以确定x轴，因为x轴是垂直于上方向和z轴的，可以通过它们的叉积获得。
/**
* 叉积函数 获取法向量
* @param a: 第一个点坐标[x, y, z]
* @param b: 第二个点坐标[x, y, z]
*/
function cross(a, b) {
return new Float32Array([
a[1] * b[2] - a[2] * b[1],
a[2] * b[0] - a[0] * b[2],
a[0] * b[1] - a[1] * b[0]
]);
}
// 视图矩阵获取
function getViewMatrix(eyex, eyey, eyez, lookAtx, lookAty, lookAtz, upx, upy, upz) {
// 视点
const eye = new Float32Array([eyex, eyey, eyez]);
// 目标点
const lookAt = new Float32Array([lookAtx, lookAty, lookAtz]);
// 上方向
const up = new Float32Array([upx, upy, upz]);
// 确定z轴
const z = minus(eye, lookAt);
normalized(z);
normalized(up);
// 确定x轴
const x = cross(z, up);
}
4、确定y轴向量
y轴垂直于x轴和z轴，因此可以通过它们的叉积获得y轴向量。
// 视图矩阵获取
function getViewMatrix(eyex, eyey, eyez, lookAtx, lookAty, lookAtz, upx, upy, upz) {
// 视点
const eye = new Float32Array([eyex, eyey, eyez]);
// 目标点
const lookAt = new Float32Array([lookAtx, lookAty, lookAtz]);
// 上方向
const up = new Float32Array([upx, upy, upz]);
// 确定z轴
const z = minus(eye, lookAt);
normalized(z);
normalized(up);
// 确定x轴
const x = cross(z, up);
normalized(x);
// 确定y轴
const y = cross(x, z);
}
5、获得视图矩阵
矩阵的构成是由x、y、z3个轴的向量以及它们的模长所确定，每个向量都是一个数组，里面包含着[x,y,z]。模长由点积函数可以获取。
// 视图矩阵获取
function getViewMatrix(eyex, eyey, eyez, lookAtx, lookAty, lookAtz, upx, upy, upz) {
// 视点
const eye = new Float32Array([eyex, eyey, eyez]);
// 目标点
const lookAt = new Float32Array([lookAtx, lookAty, lookAtz]);
// 上方向
const up = new Float32Array([upx, upy, upz]);
// 确定z轴
const z = minus(eye, lookAt);
normalized(z);
normalized(up);
// 确定x轴
const x = cross(z, up);
normalized(x);
// 确定y轴
const y = cross(x, z);
return new Float32Array([
x[0], y[0], z[0], 0,
x[1], y[1], z[1], 0,
x[2], y[2], z[2], 0,
-dot(x, eye), -dot(y, eye), -dot(z, eye), 1
]);
}
5.1.5 使用视图矩阵
这里假设物体就在坐标原点(0.0, 0.0, 0.0)，视点在(0.0, 0.1, 0.2)位置，上方向为(0.0, 0.6, 0.0)，也就是在物体的y方向正上方。
let eyey = -0.1;
function amination() {
eyey += 0.01;
if (eyey > 1) {
eyey = -0.1;
}
const vm = getViewMatrix(0.0, 0.1, 0.2, 0.0, 0.0, 0.0, 0.0, 0.6, 0.0);
gl.uniformMatrix4fv(mat, false, vm);
gl.drawArrays(gl.TRIANGLES, 0, 3);
requestAnimationFrame(amination);
}
amination();
5.1.6 代码示例
5.2 正射投影

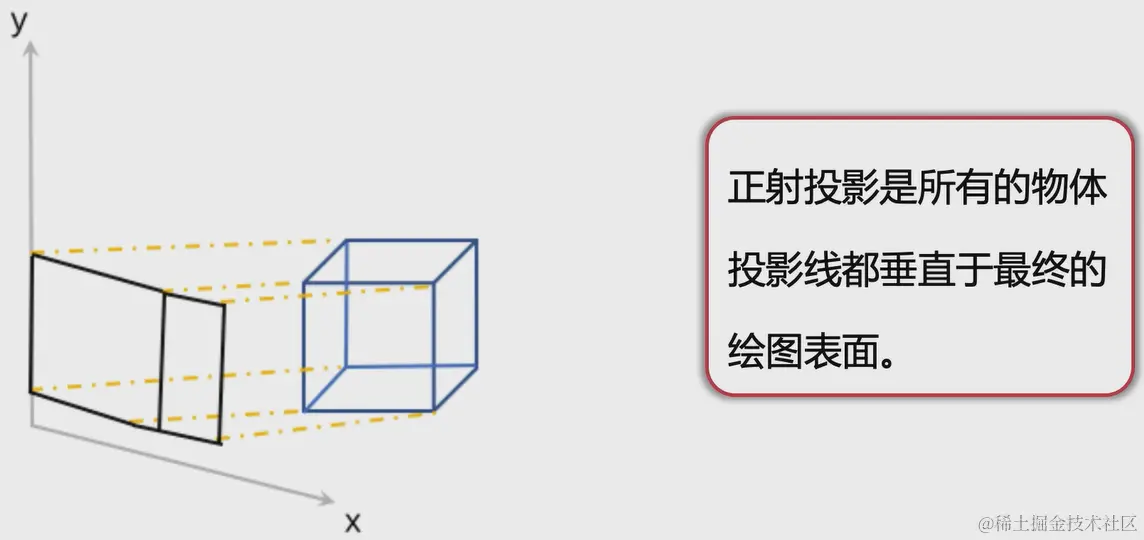

5.2.1 正射投影概念
正射投影也叫平行投影，它最大的特点就是不管物体距离视点有多远，投影之后物体的大小和尺寸都不变。

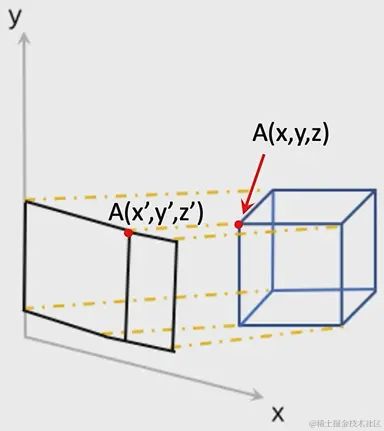

正射投影它在做坐标映射的时候，它的所有投影线都是垂直于绘图平面，这个时候它的大小和比例都不会改变的。

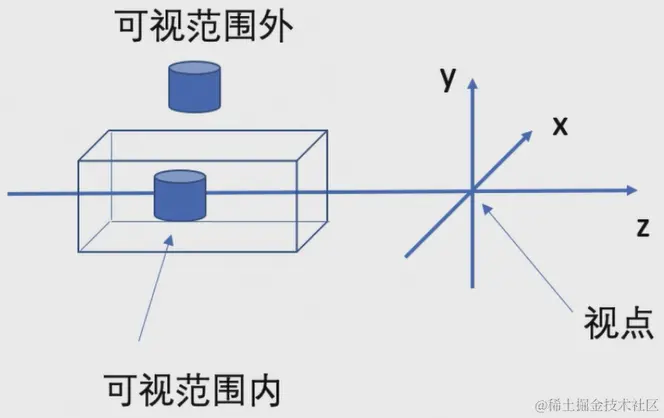

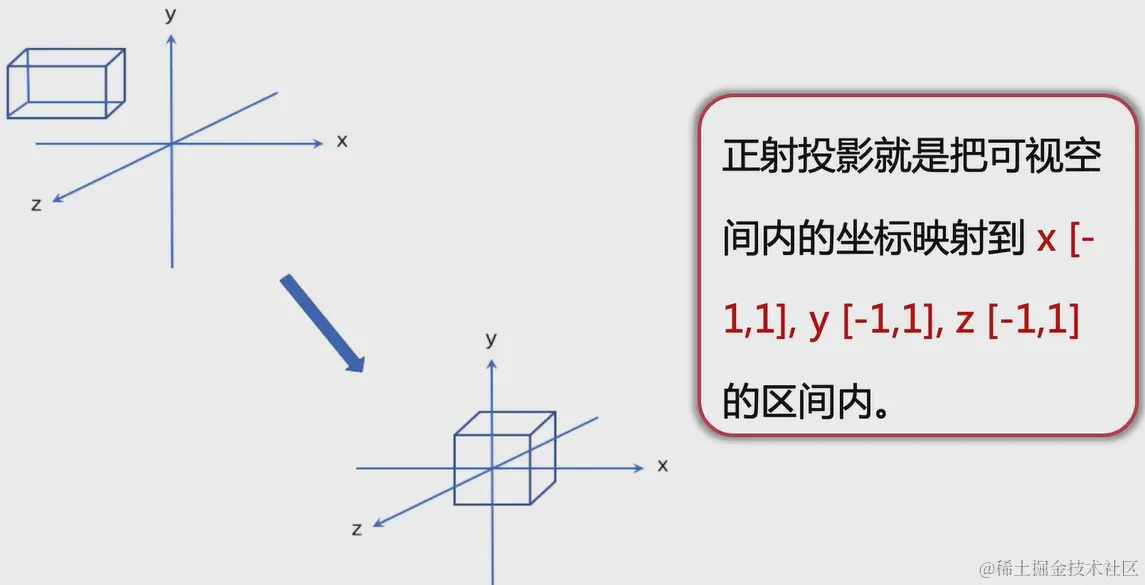

正射投影矩阵就是把当前空间内的坐标转换到x[-1,1]、y[-1,1]、z[-1,1]的区间内。
5.2.2 推导过程
假设以点A做坐标转换：

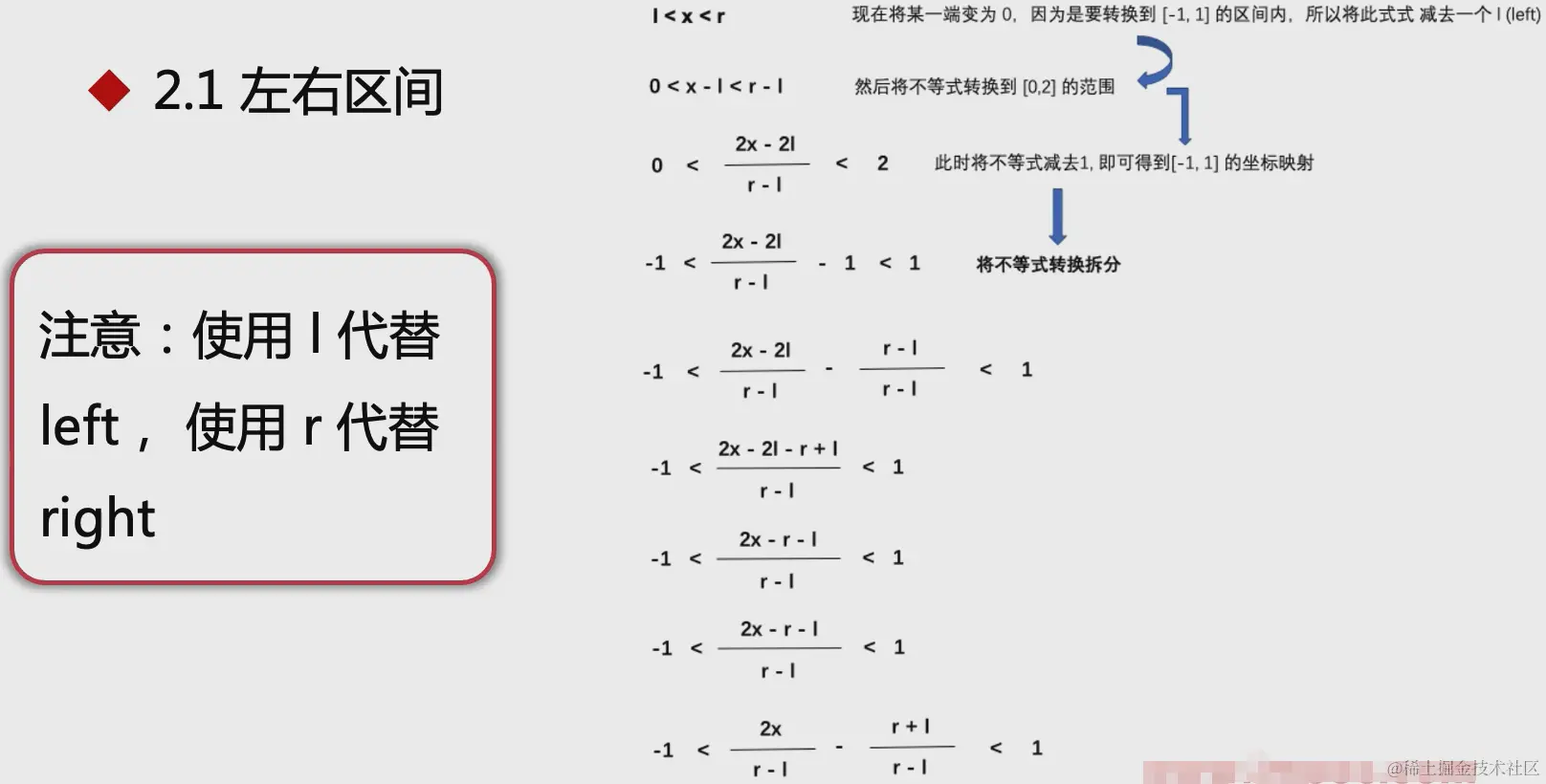

1、x轴坐标转换

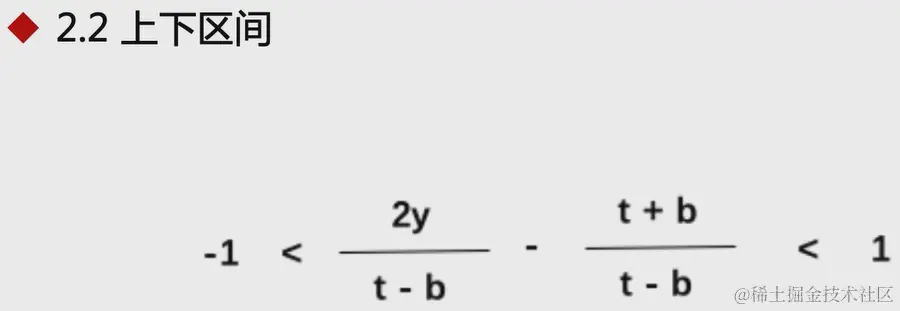

2、y轴坐标转换

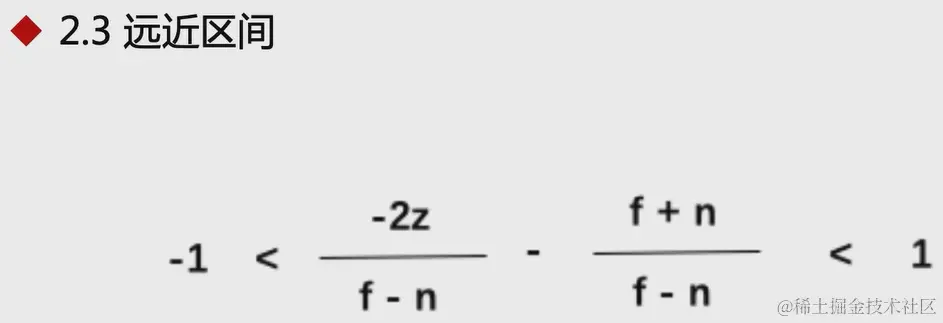

3、z轴坐标转换
4、伪矩阵的转换关系
关于伪矩阵的介绍，可以参考矩阵简介。

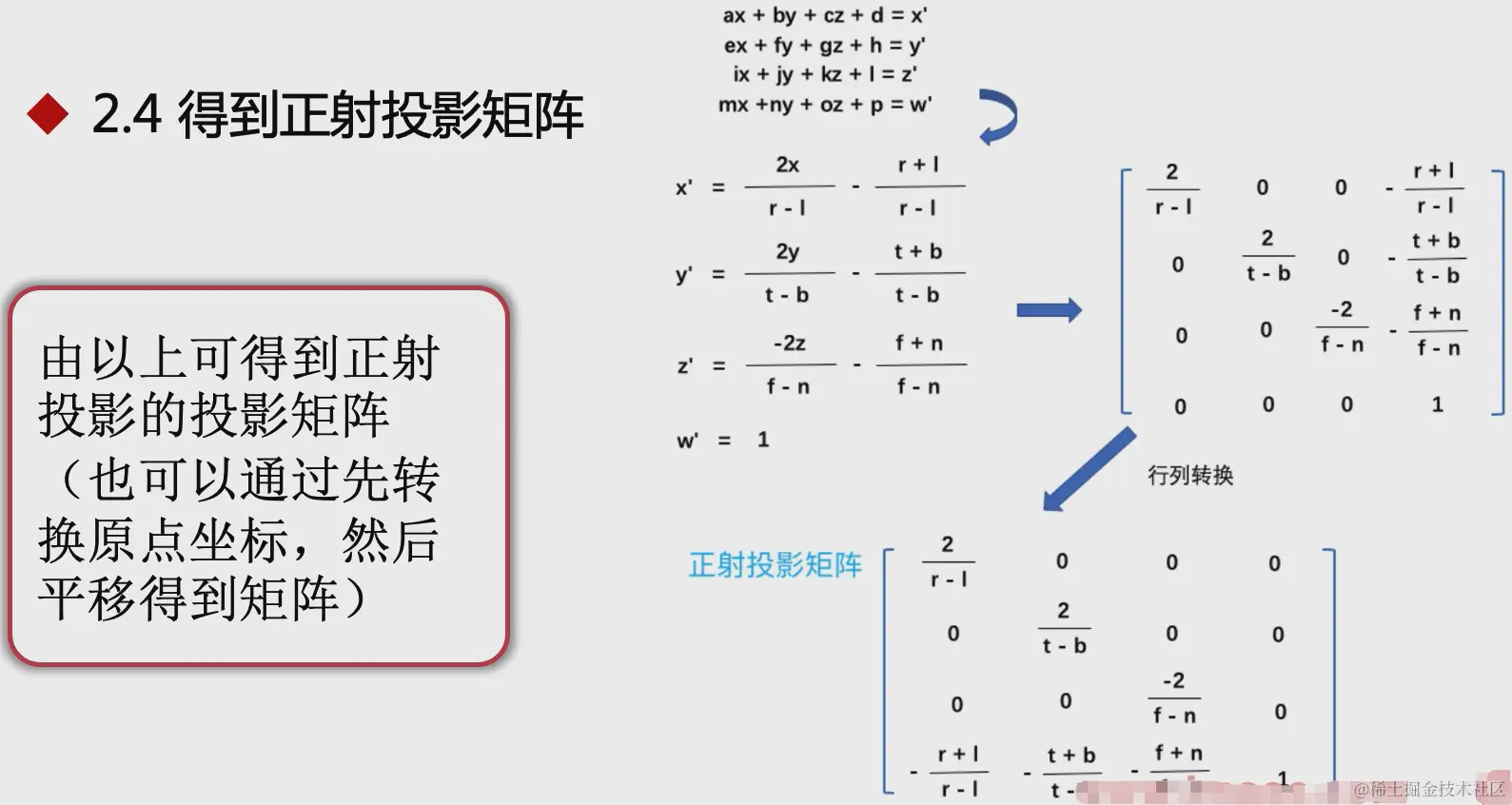

5、正射投影矩阵
5.2.3 代码实现过程
1、创建正射投影矩阵
/**
* 获取正射投影矩阵
* @param l: 左
* @param r: 右
* @param t: 上
* @param b: 下
* @param n: 近
* @param f: 远
* */
function getOrtho(l, r, t, b, n, f){
return new Float32Array([
2 / (r - l), 0, 0, 0,
0, 2 / (t - b), 0, 0,
0, 0, -2 /(f - n), 0,
-(r+l)/(r-l),-(t+b)/(t-b),-(f+n)/(f-n),1
]);
}

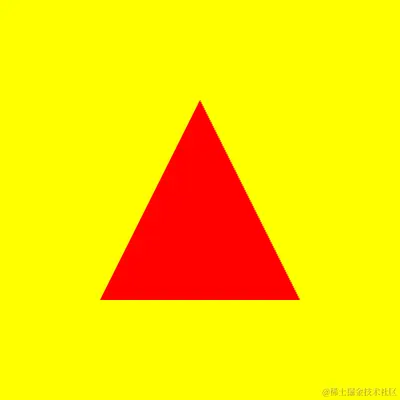

2、获取正射投影矩阵
矩阵需要传入6个参数，分别是左右上下远近。这里以x轴（左右）为例子说明，由于三角形的x坐标最小是-0.5，最大是0.5，如果我们的左右参数分别设置为-1和1，那么它的正射投影就正好在绘图平面的中间，长度为平面的一半。
// 创建三角形系列数据
const points = new Float32Array([
-0.5, -0.5,
0.5, -0.5,
0.0, 0.5
]);
function amination() {
const ortho = getOrtho(-1, 1, 1, -1, 0, 20);
gl.uniformMatrix4fv(mat, false, ortho);
gl.drawArrays(gl.TRIANGLES, 0, 3);
requestAnimationFrame(amination);
}
amination();

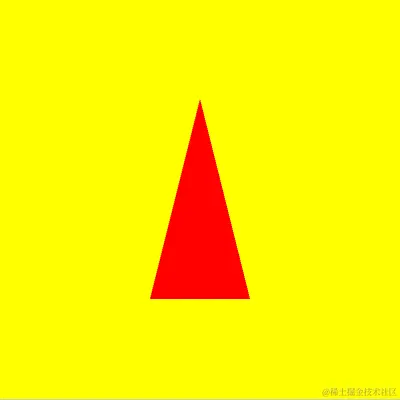

如果此时左右两个参数传入的是-2和2，那么三角形的x轴长度就只有绘图长度的1/4
function amination() {
const ortho = getOrtho(-2, 2, 1, -1, 0, 20);
gl.uniformMatrix4fv(mat, false, ortho);
gl.drawArrays(gl.TRIANGLES, 0, 3);
requestAnimationFrame(amination);
}
5.2.4 代码示例
5.3 透视投影
5.3.1 透视投影概念
透视投影属于中心投影，它是从某个投射中心将物体投射到单一投影面上所得到的图形。透视图与人们观看物体时所产生的视觉效果非常接近，很好的反映出来物体的空间形象。
5.3.2 计算透视投影矩阵

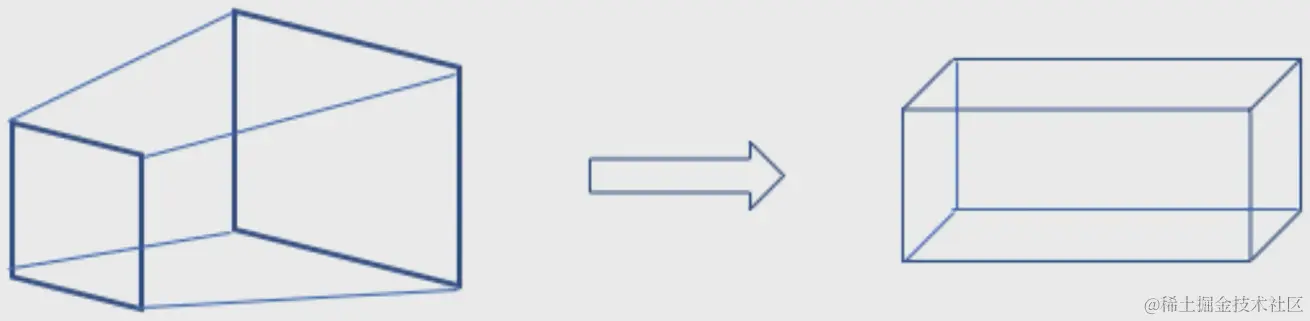

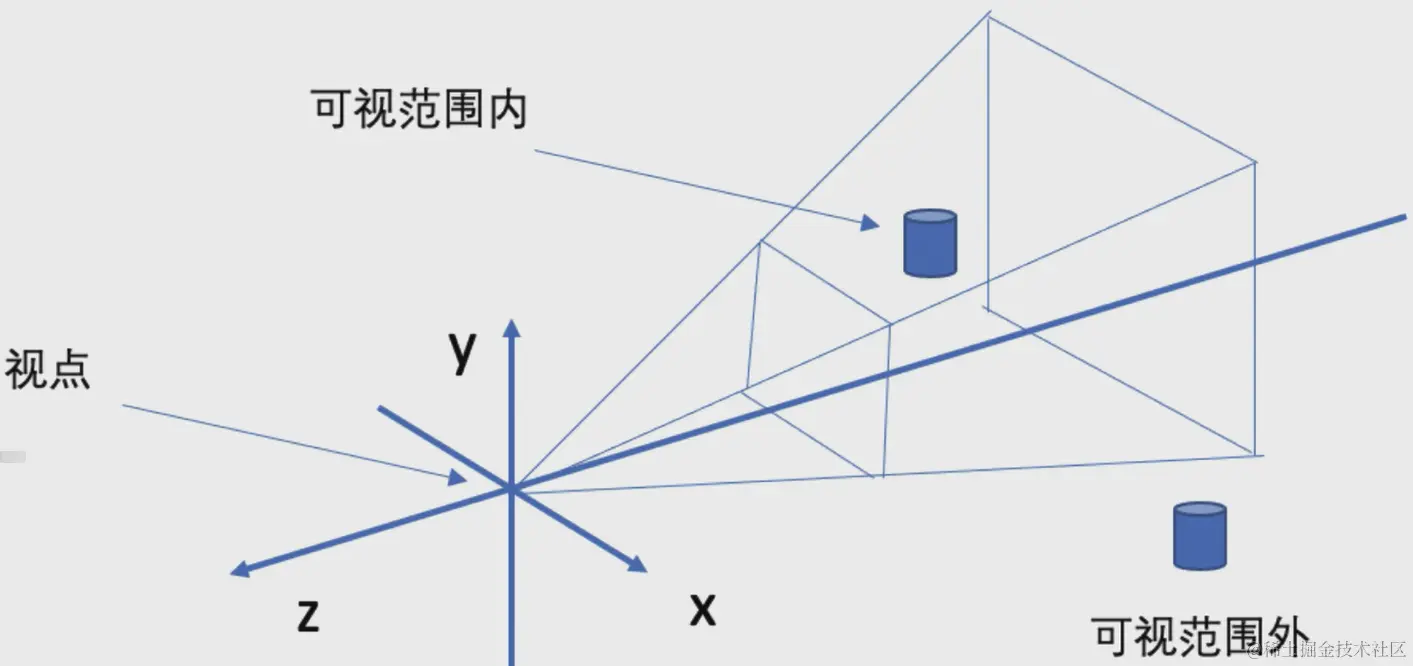

1、把透视投影的棱台映射为长方体
2、坐标转换
3、求x、y坐标
参数介绍：np:近截面 fp:远截面 p':投影后的顶点 p:物体顶点 N:近截面到观察点的距离 F: eye:观察点 （取近截面为投影面）
根据p与p'的相似三角形性质可得：
同理，在z轴和y轴上可得：
从而得到投影后得坐标:
到此，已把顶点投影到视平面，此时所有点的z值均为-N。若以此为最终坐标，则无法在后续中进行深度测试等操作，所以需要保留原本顶点在空间中的z值。
由此可把坐标最终定为：
此坐标的x与y是相对于视平面的，而z是相对于原先的空间坐标。可以想象若用此坐标来构成原物体，则已经产生形变。

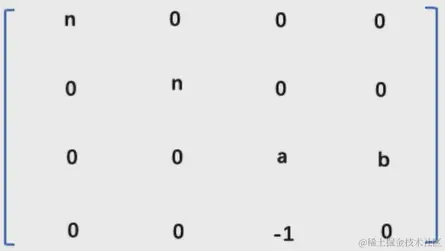

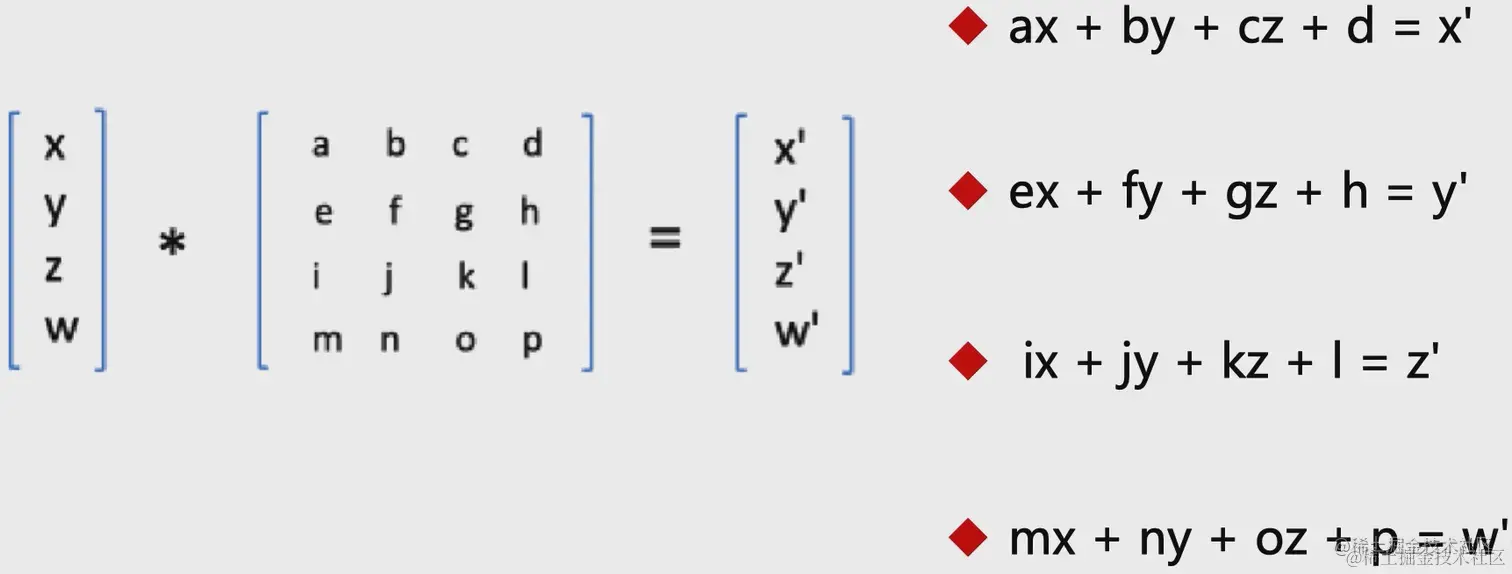

由于z的坐标未知，根据z=0*x+0*y+az+b的公式，目前的矩阵为：
4、求z坐标
由于要把p'转换为齐次坐标，而齐次坐标在变换为普通坐标时，需要同除w，x'和y'中均为x和y同除以了-z。所以也需要把p'中的z变换为带有-1/z的形式，从而更方便齐次坐标到普通坐标的转换。
因此，原来的公式z = az + b带有-1/z的形式，就变成z = -(az + b) / z，最终得出-z*z = az + b。将近平面的-N和远平面的-F代入到公式：
-N*N = -a*N + b
-F*F = -a*F + b
公式推导：
(1)-N*N = -a*N + b ——> b = a*N - N*N
(2)-F*F = -a*F + b ——> -F*F = -a*F + a*N - N*N ——> a(F - N) = F*F - N*N ——> a = F + N
(3)b = a*N - N*N ——> b = (F + N)*N - N*N = FN

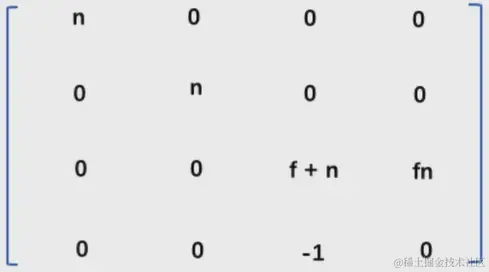

经过推导得出a等于F + N，b等于FN，因此目前矩阵为：

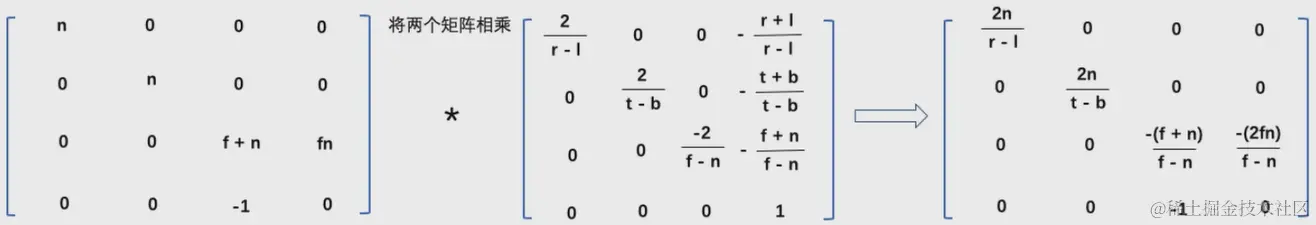

5、正射投影矩阵与透视投影矩阵结合
它们通过矩阵相乘的方式结合起来，得到以下的矩阵：

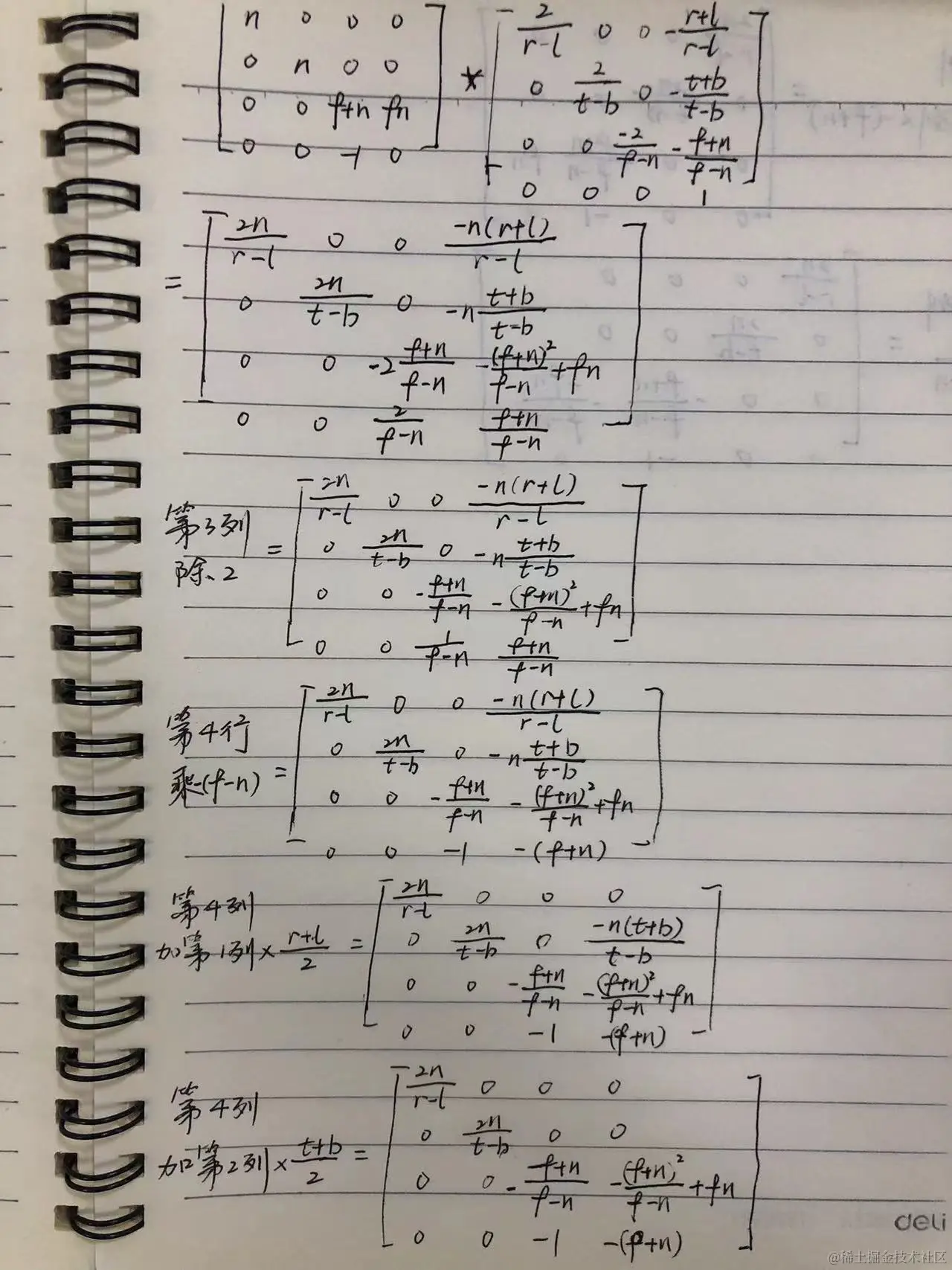

推演过程：

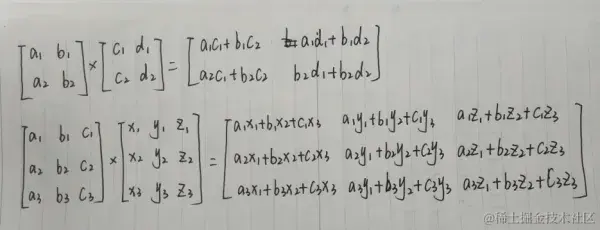

(1)矩阵相乘公式
n×n阶矩阵乘法公式可以表述为：两个矩阵A和B相乘，用A的第1行各个数与B的第1列各个数对应相乘后加起来，就是乘法结果中第1行第1列；再用A的第1行各个数与B的第2列各个数对应相乘后加起来，得到第1行第2列，以此类推。

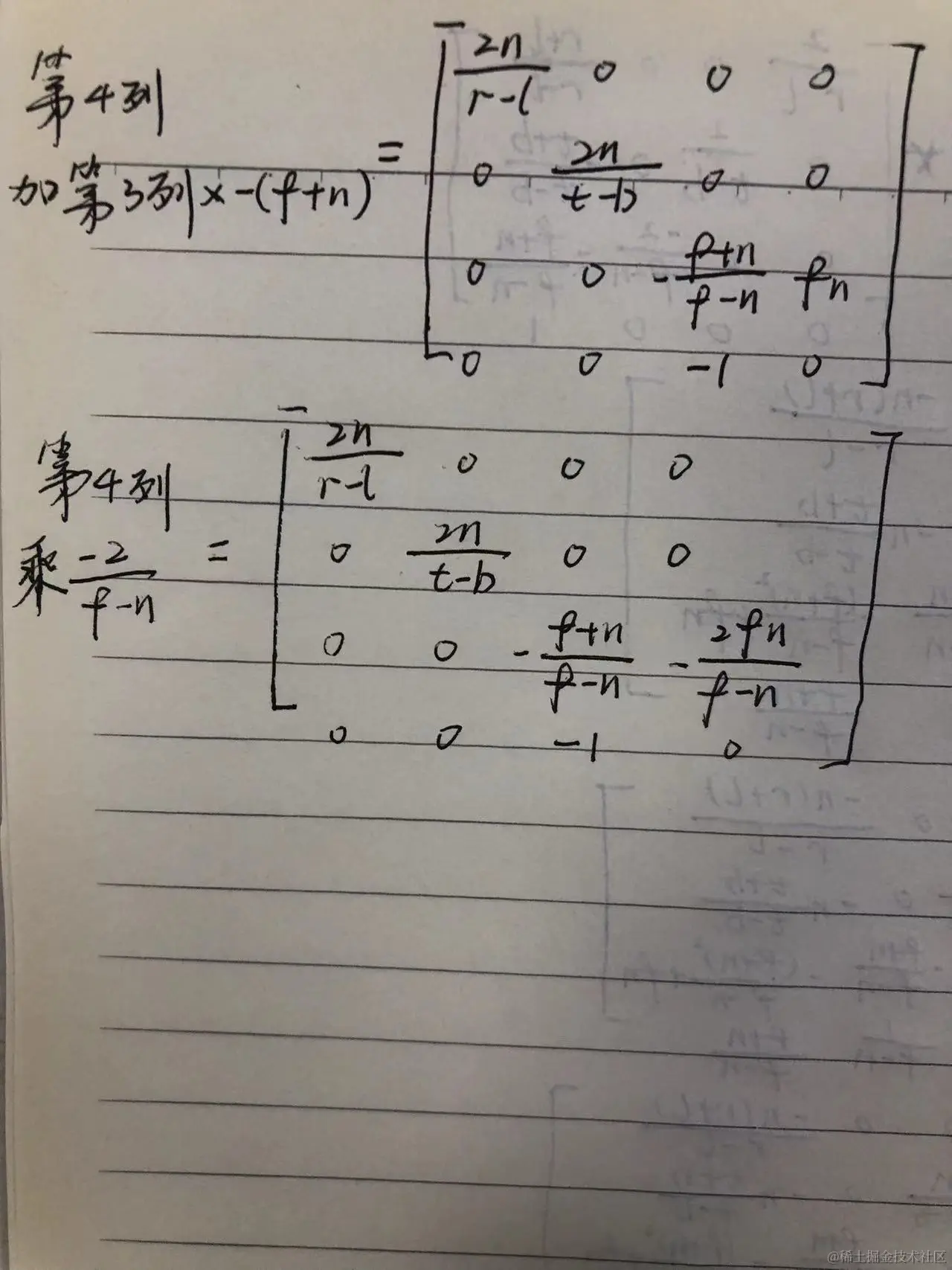

(2)简化过程

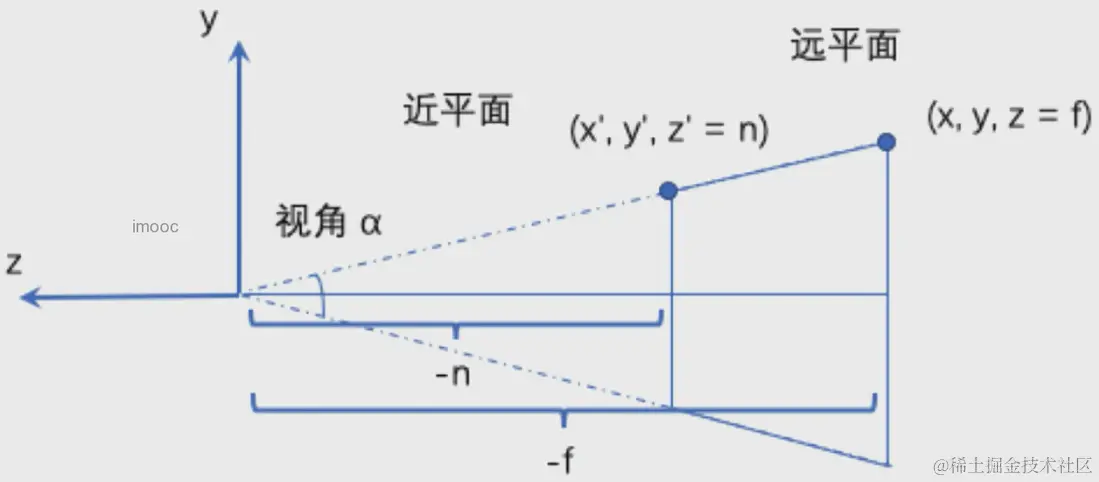

6、求上下左右边界
根据视角α和宽高比（aspect）求出top、bottom、left、right四个边界方向：
(1)top：上边界其实就是y坐标，t = n * tan(α / 2)
(2)bottom：下边界与上边界相反，b = -t
(3)aspect：宽高比
由于上边界为t，那么平面的高度就是2t，宽度两个左边界或者右边界的距离，假设为2r，因此aspect = 2r / 2t = r / t。
(4)right：右边界
因为aspect = r / t，所以r = aspect * t = n * aspect * tan(α / 2)
(5)left：左边界与右边界相反，l = -r

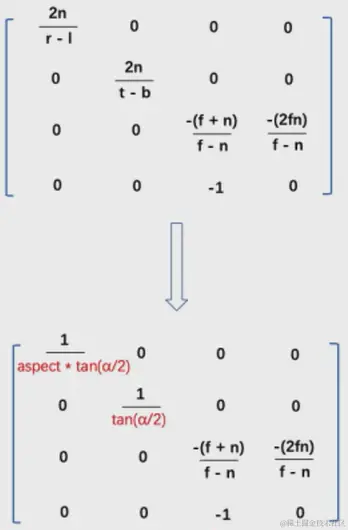

7、得到最终的透视投影矩阵
根据上述的上下左右边界，可以得到以下公式：
(1)r - l = 2 * n * aspect * tan(α / 2)
(2)t - b = 2 * n * tan(α / 2)
(3)r + l = 0
(4)t + b = 0
5.3.3 代码实现过程
1、获取透视投影矩阵
这里除了将参数传入矩阵函数，还需要先将角度转换成弧度值。
/**
* 获取透视投影矩阵
* @param fov: 角度
* @param aspect: 宽高比
* @param far: 远距离
* @param near: 近距离
* */
function getPerspective(fov, aspect, far, near) {
fov = fov * Math.PI / 180;
return new Float32Array([
1/(aspect*Math.tan(fov / 2)), 0, 0, 0,
0, 1/(Math.tan(fov/2)),0,0,
0,0,-(far+near)/(far-near),-(2*far*near)/(far-near),
0,0,-1,0,
])
}
2、创建6个三角形的点数据
const points = new Float32Array([
0.75,1.0,-0.6, 1.0,0.0,0.0,
0.25,-1.0,-0.6, 1.0,0.0,0.0,
1.0, -1.0,-0.6, 1.0,0.0,0.0,
0.75,1.0,-0.5, 0.0,1.0,0.0,
0.25,-1.0,-0.5, 0.0,1.0,0.0,
1.0, -1.0,-0.5, 0.0,1.0,0.0,
0.75,1.0,-0.4, 0.0,0.0,1.0,
0.25,-1.0,-0.4, 0.0,0.0,1.0,
1.0, -1.0,-0.4, 0.0,0.0,1.0,
-0.75,1.0,-0.6, 1.0,0.0,0.0,
-0.25,-1.0,-0.6, 1.0,0.0,0.0,
-1.0, -1.0,-0.6, 1.0,0.0,0.0,
-0.75,1.0,-0.5, 0.0,1.0,0.0,
-0.25,-1.0,-0.5, 0.0,1.0,0.0,
-1.0, -1.0,-0.5, 0.0,1.0,0.0,
-0.75,1.0,-0.4, 0.0,0.0,1.0,
-0.25,-1.0,-0.4, 0.0,0.0,1.0,
-1.0, -1.0,-0.4, 0.0,0.0,1.0,
])

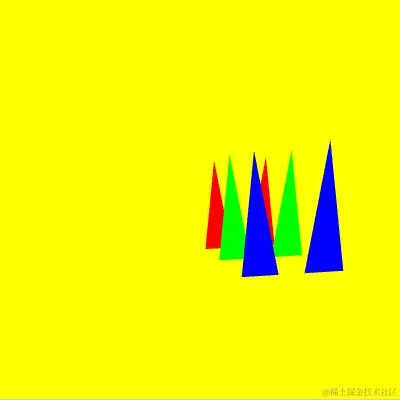

3、调用透视矩阵生成画布
首先创建视点坐标，然后传入视图矩阵的函数里。然后调用透视矩阵：角度设置为150°；宽高比为画布的宽与高比：cxt.width/cxt.height；远近距离分别设置为100和1。最后将视图矩阵和透视矩阵同时作用在坐标上，将它们两个矩阵做一个混合。
let eyex = 0.0;
let eyey = -0.1;
let eyez = 0.2;
function draw() {
const vm = getViewMatrix(eyex,eyey,eyez,0.0,0.0,0.0,0.0,0.6,0.0);
const perspective = getPerspective(150, ctx.width / ctx.height, 100, 1);
gl.uniformMatrix4fv(mat, false, mixMatrix(vm, perspective));
gl.drawArrays(gl.TRIANGLES, 0, 3 * 6);
}
draw();
4、添加键盘事件
为了方便观察这6个三角形，可以添加键盘的左右上下键的事件控制视点的坐标。
document.onkeydown = function (e) {
switch (e.keyCode) {
case 37: eyex += 0.01; break; // 左
case 38: eyey += 0.01; break; // 上
case 39: eyex -= 0.01; break; // 右
case 40: eyey -= 0.01; break; // 下
}
draw();
}

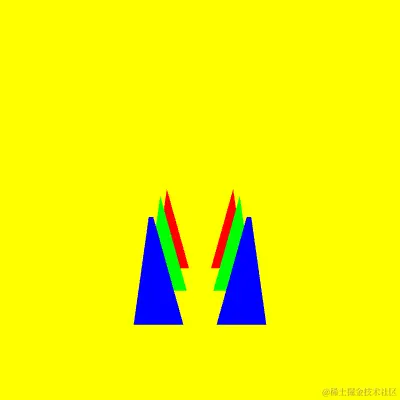

5、解决遮挡问题

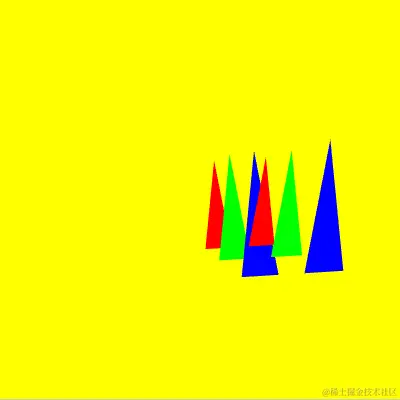

我们发现它在改变视点的时候，会出现左边第一个三角形会被右边的后排三角形遮挡了。
要解决这个问题，可以通过开启深度测试去解决：gl.enable(gl.DEPTH_TEST)。启用了之后，OpenGL在绘制的时候就会检查，当前像素前面是否有别的像素，如果别的像素挡道了它，那它就不会绘制，也就是说，OpenGL就只绘制最前面的一层。
function draw() {
const vm = getViewMatrix(eyex,eyey,eyez,0.0,0.0,0.0,0.0,0.6,0.0);
const perspective = getPerspective(150, ctx.width / ctx.height, 100, 1);
gl.enable(gl.DEPTH_TEST);
gl.uniformMatrix4fv(mat, false, mixMatrix(vm, perspective));
gl.drawArrays(gl.TRIANGLES, 0, 3 * 6);
}
5.3.4 代码示例
5.4 立方体绘制（顶点法）
5.4.1 基本概念
顶点法是最常用的一种方法，这里是通过顶点法来绘制立方体。

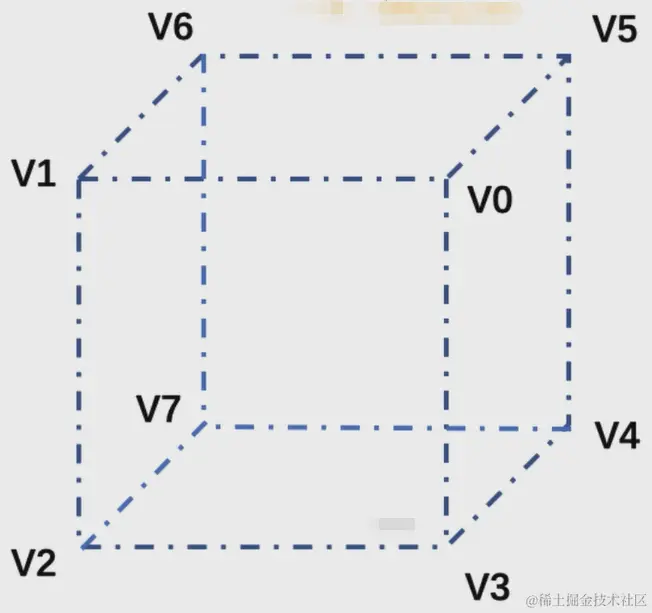

绘制一个立方体需要有8个顶点，前面有4个，后面有4个，8个顶点共同组成了6个面形成一个立方体。
5.4.2 绘制立方体
1、创建8个顶点数据
// 顶点
const v0 = [1,1,1];
const v1 = [-1,1,1];
const v2 = [-1,-1,1];
const v3 = [1,-1,1];
const v4 = [1,-1,-1];
const v5 = [1,1,-1];
const v6 = [-1,1,-1];
const v7 = [-1,-1,-1];
2、将顶点数据组合成立方体
点、线、三角形这些属于基本图形，立方体由6个面组成，每个面是一个正方形，而每个正方形实际上是由两个三角形拼接而成的。
例如正面有V0、V1、V2、V3这4个顶点，我们可以将它拆分为两个三角形分别是△V0V1V2和△V0V2V3。以此类推，最终可以拆分成12个三角形。
const points = new Float32Array([
...v0,...v1,...v2, ...v0,...v2, ...v3, // 前
...v0,...v3,...v4, ...v0,...v4, ...v5, // 右
...v0,...v5,...v6, ...v0,...v6, ...v1, // 上
...v1,...v6,...v7, ...v1,...v7, ...v2, // 左
...v7,...v4,...v3, ...v7,...v3, ...v2, // 底
...v4,...v7,...v6, ...v4,...v6, ...v5, // 后
]);

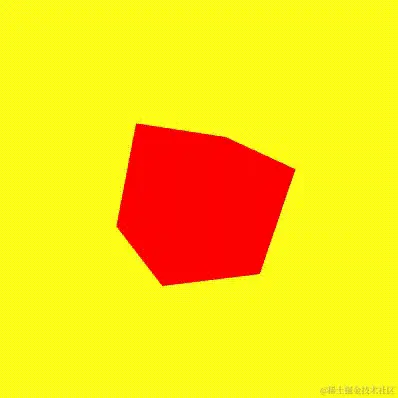

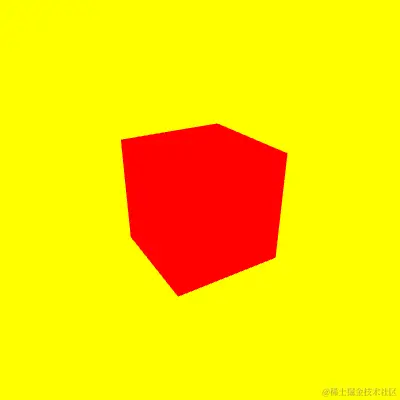

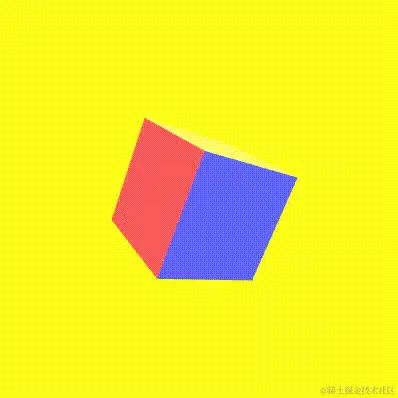

5.4.3 美化立方体
1、调整视点

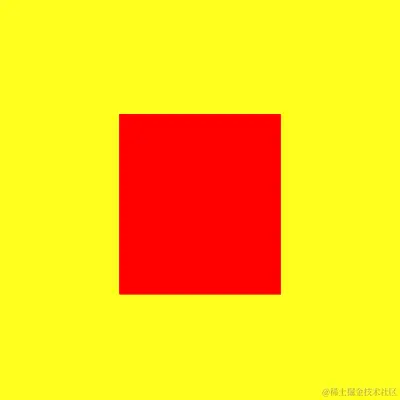

我们画的是一个由6个面组成的立方体，但实际上看到的是一个矩形，这是受了视角的影响，只需要调整一下视点的坐标(eyex, eyey, eyez)即可观察到立方体的形状：
let eyex = 3;
let eyey = 3;
let eyez = 5;
function draw() {
const vm = getViewMatrix(eyex,eyey,eyez,0.0,0.0,0.0,0.0,0.6,0.0);
const perspective = getPerspective(150, ctx.width / ctx.height, 100, 1);
gl.enable(gl.DEPTH_TEST);
gl.uniformMatrix4fv(mat, false, mixMatrix(perspective, vm));
gl.drawArrays(gl.TRIANGLES, 0, points.length / 3);
}
draw();

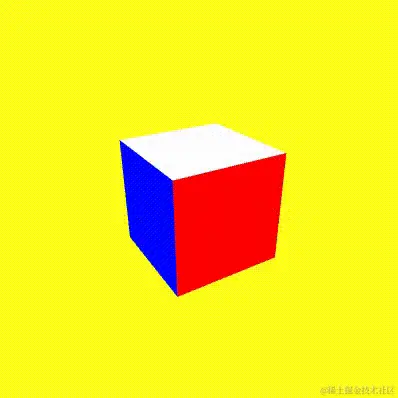

2、调整角度
虽然现在能看到立方体，但图形太小，这是因为传入投射矩阵的角度过大导致，这里需要把观察角度调小即可：把getPerspective的第一个参数改成30度（getPerspective方法在上述的5.3透视投影有介绍）
let eyex = 3;
let eyey = 3;
let eyez = 5;
function draw() {
const vm = getViewMatrix(eyex,eyey,eyez,0.0,0.0,0.0,0.0,0.6,0.0);
const perspective = getPerspective(30, ctx.width / ctx.height, 100, 1);
gl.enable(gl.DEPTH_TEST);
gl.uniformMatrix4fv(mat, false, mixMatrix(perspective, vm));
gl.drawArrays(gl.TRIANGLES, 0, points.length / 3);
}
draw();
3、添加旋转效果
为了证明图形是一个立方体，我们可以添加一个旋转效果：在正射投影和透视投影的结合矩阵基础上，再混合旋转矩阵：
let eyex = 3;
let eyey = 3;
let eyez = 5;
let deg = 0;
function draw() {
deg += 0.01;
const rotate = getRotateMatrix(deg);
const vm = getViewMatrix(eyex,eyey,eyez,0.0,0.0,0.0,0.0,0.6,0.0);
const perspective = getPerspective(30, ctx.width / ctx.height, 100, 1);
gl.enable(gl.DEPTH_TEST);
gl.uniformMatrix4fv(mat, false, mixMatrix(mixMatrix(perspective, vm), rotate));
gl.drawArrays(gl.TRIANGLES, 0, points.length / 3);
requestAnimationFrame(draw)
}
draw();

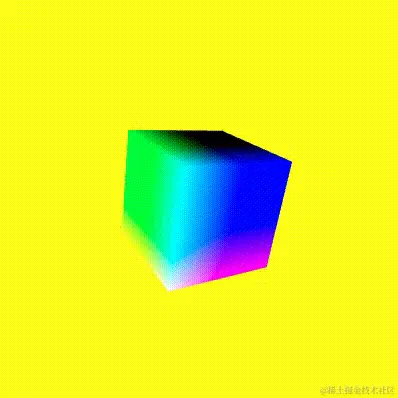

4、添加立方体颜色
目前立方体的棱跟立方体融合在一起，特别是在旋转的过程中无法看清，可以给立方体添加颜色。最简单的方式是将顶点坐标作为颜色传进片元着色器里（vColor = aPosition）。
// 顶点着色器
const VERTEX_SHADER_SOURCE = `
attribute vec4 aPosition;
attribute vec4 aColor;
varying vec4 vColor;
uniform mat4 mat;
void main() {
gl_Position = mat * aPosition;
vColor = aPosition;
}
`;
// 片元着色器
const FRAGMENT_SHADER_SOURCE = `
precision lowp float;
varying vec4 vColor;
void main() {
gl_FragColor = vColor;
}
`;
5、给立方体每个面设置纯色
我们给立方体每个面设置一种颜色，注意每个面是由2个三角形形成的，因此每个面要设6个颜色值。
const VERTEX_SHADER_SOURCE = `
attribute vec4 aPosition;
attribute vec4 aColor;
varying vec4 vColor;
uniform mat4 mat;
void main() {
gl_Position = mat * aPosition;
vColor = aColor;
}
`;
const colorData = new Float32Array([
1,0,0,1,0,0,1,0,0,1,0,0,1,0,0,1,0,0, // 红色
0,1,0,0,1,0,0,1,0,0,1,0,0,1,0,0,1,0, // 绿色
0,0,1,0,0,1,0,0,1,0,0,1,0,0,1,0,0,1, // 蓝色
1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1,1, // 白色
0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0, // 黑色
0,1,1,0,1,1,0,1,1,0,1,1,0,1,1,0,1,1, // 浅蓝色
])
const colorBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
gl.bufferData(gl.ARRAY_BUFFER, colorData, gl.STATIC_DRAW);
gl.vertexAttribPointer(aColor, 3, gl.FLOAT, false, 0, 0);
gl.enableVertexAttribArray(aColor);
5.4.4 代码示例
5.5 立方体绘制（索引法）
5.5.1 基本概念
顶点法是先创建8个顶点，然后通过解构的方式把所有的点坐标按照每个面的2个三角形的点，按顺序放进数组里=来绘制立方体。
绘制立方体还有另一种方式就是索引法，它可以不通过解构，直接使用它的下标来表示，例如...v0,...v1,...v2改成012。
5.5.2 绘制立方体
1、使用二维数组存储8个顶点数据
// 顶点
const vertices = new Float32Array([
1,1,1,
-1,1,1,
-1,-1,1,
1,-1,1,
1,-1,-1,
1,1,-1,
-1,1,-1,
-1,-1,-1
]);
2、创建索引数据
因为索引数据所接收的是整型，因此使用Uint8Array，然后参照下图每个面的2个三角形的点索引进行存储。
const index = new Uint8Array([
0,1,2,0,2,3,
0,3,4,0,4,5,
0,5,6,0,6,1,
1,6,7,1,7,2,
7,4,3,7,3,2,
4,6,7,4,6,5
])
3、创建索引缓冲区对象
注意：一般我们绑定缓冲区对象的时候，使用的类型是gl.ARRAY_BUFFER，但是在绑定索引数据的时候，要使用gl.ELEMENT_ARRAY_BUFFER类型。
// 创建缓冲区对象
const indexBuffer = gl.createBuffer();
// webgl关联缓冲区对象
gl.bindBuffer(gl.ELEMENT_ARRAY_BUFFER, indexBuffer);
// 顶点数据写入缓冲区对象
gl.bufferData(gl.ELEMENT_ARRAY_BUFFER, indeces, gl.STATIC_DRAW);

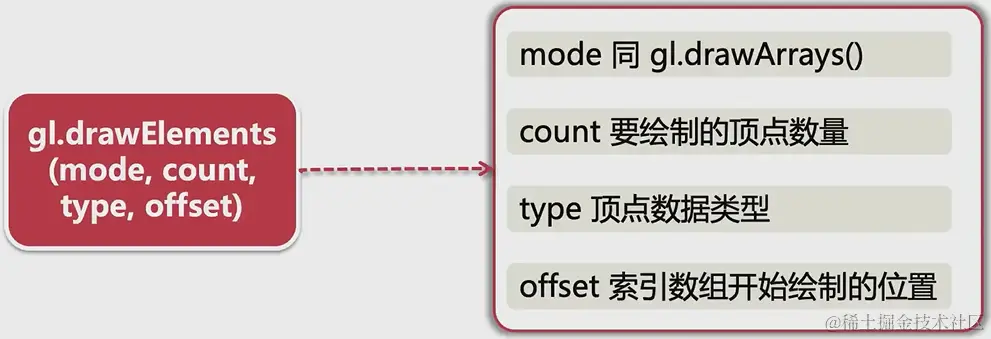

4、drawElements方法
同样的，在绘制的时候，也不使用我们常用的drawArrays方法，而是换成drawElements方法。
let eyex = 3;
let eyey = 3;
let eyez = 5;
let deg = 0;
function draw() {
deg += 0.01;
const rotate = getRotateMatrix(deg);
const vm = getViewMatrix(eyex,eyey,eyez,0.0,0.0,0.0,0.0,0.6,0.0);
const perspective = getPerspective(30, ctx.width / ctx.height, 100, 1);
gl.enable(gl.DEPTH_TEST);
gl.uniformMatrix4fv(mat, false, mixMatrix(mixMatrix(perspective, vm), rotate));
gl.drawElements(gl.TRIANGLES, indeces.length, gl.UNSIGNED_BYTE, 0);
requestAnimationFrame(draw)
}
draw();
5.5.3 设置立方体颜色
1、调整顶点数据
第一步要先按照每个面的4个顶点组合在一起，根据下图调整顶点数组：
// 创建三角形系列数据
const vertices = new Float32Array([
// 0123 前面
1, 1, 1,
-1, 1, 1,
-1,-1, 1,
1,-1, 1,
// 0345 右面
1, 1, 1,
1,-1, 1,
1,-1,-1,
1, 1,-1,
// 0156 上面
1, 1, 1,
1, 1, -1,
-1, 1,-1,
-1, 1,1,
// 1267 左面
-1, 1, 1,
-1,1, -1,
-1, -1,-1,
-1,-1,1,
// 2347 下面
-1,-1, 1,
1,-1, 1,
1,-1,-1,
-1,-1,-1,
// 4567 后面
1,-1,-1,
1, 1,-1,
-1, 1,-1,
-1,-1,-1,
]);
2、设置颜色数据
颜色数据由rgb组成，也就是每3个数据表示一个颜色，由于一个面有4个顶点，因此每一行设置4个相同的颜色。
const colors = new Float32Array([
0.4,0.4,1.0,0.4,0.4,1.0,0.4,0.4,1.0,0.4,0.4,1.0,
0.4,1.0,0.4,0.4,1.0,0.4,0.4,1.0,0.4,0.4,1.0,0.4,
1.0,0.4,0.4,1.0,0.4,0.4,1.0,0.4,0.4,1.0,0.4,0.4,
1.0,1.0,0.4,1.0,1.0,0.4,1.0,1.0,0.4,1.0,1.0,0.4,
1.0,0.0,1.0,1.0,0.0,1.0,1.0,0.0,1.0,1.0,0.0,1.0,
0.0,1.0,1.0,0.0,1.0,1.0,0.0,1.0,1.0,0.0,1.0,1.0,
])
3、创建颜色缓冲区
const colorBuffer = gl.createBuffer();
gl.bindBuffer(gl.ARRAY_BUFFER, colorBuffer);
gl.bufferData(gl.ARRAY_BUFFER, colors, gl.STATIC_DRAW);
gl.vertexAttribPointer(aColor, 3, gl.FLOAT, false, 0, 0);
gl.enableVertexAttribArray(aColor)
4、修改索引数组
索引得根据顶点数据进行调整，因为目前顶点的每个面的顺序有所调整，因此索引值也随之调整即可。
// 创建三角形系列数据
const vertices = new Float32Array([
// 0123 前面
1, 1, 1,
-1, 1, 1,
-1,-1, 1,
1,-1, 1,
// 0345 右面
1, 1, 1,
1,-1, 1,
1,-1,-1,
1, 1,-1,
// 0156 上面
1, 1, 1,
1, 1, -1,
-1, 1,-1,
-1, 1,1,
// 1267 左面
-1, 1, 1,
-1,1, -1,
-1, -1,-1,
-1,-1,1,
// 2347 下面
-1,-1, 1,
1,-1, 1,
1,-1,-1,
-1,-1,-1,
// 4567 后面
1,-1,-1,
1, 1,-1,
-1, 1,-1,
-1,-1,-1,
]);
const indeces = new Uint8Array([
0,1,2,0,2,3,
4,5,6,4,6,7,
8,9,10,8,10,11,
12,13,14,12,14,15,
16,17,18,16,18,19,
20,21,22,20,22,23,
])
注意：这里的索引并不是顶点的下标，而是现在顶点数组里的索引。例如012023指的是顶点数组里"前面"的第0个到第3个下标的顶点，而456467指的是顶点数组里"右面"的第4个到第7个下标的顶点，以此类推。
