SDS 的内存友好设计

SDS 设计了不同类型的结构头，包括 sdshdr8、sdshdr16、sdshdr32 和 sdshdr64。这些不同类型的结构头可以适配不同大小的字符串，从而避免了内存浪费。

SDS 除了使用精巧设计的结构头外，在保存较小字符串时，其实还使用了嵌入式字符串的设计方法。这种方法避免了给字符串分配额外的空间，而是可以让字符串直接保存在 Redis 的基本数据对象结构体中。


嵌入式字符串创建方法，是由 createEmbeddedStringObject 函数来完成的，该函数会使用一块连续的内存空间，来同时保存 redisObject 和 SDS 结构。这样一来，内存分配只有一次，而且也避免了内存碎片。

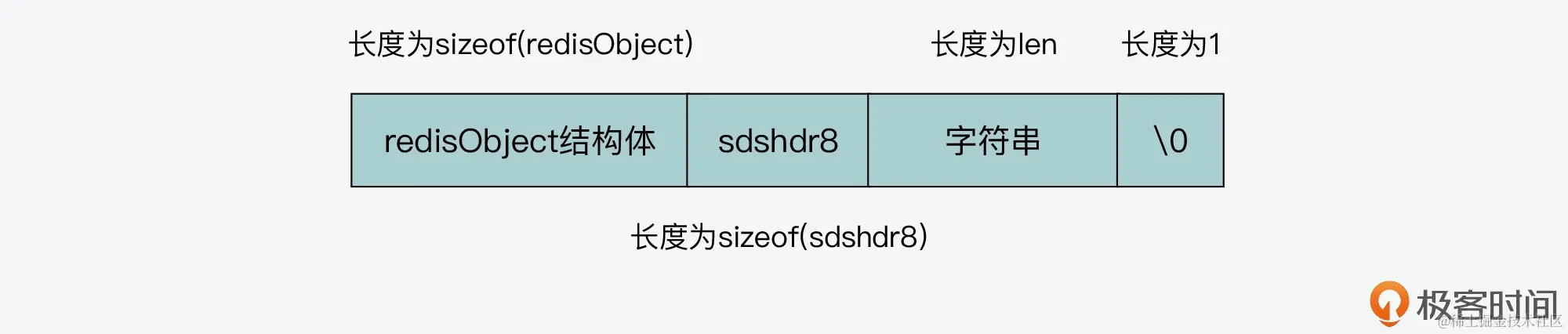

首先，createEmbeddedStringObject 函数会分配一块连续的内存空间，这块内存空间的大小等于 redisObject 结构体的大小、SDS 结构头 sdshdr8 的大小和字符串大小的总和，并且再加上 1 字节。注意，这里最后的 1 字节是 SDS 中加在字符串最后的结束字符“\0”。如下图所示：

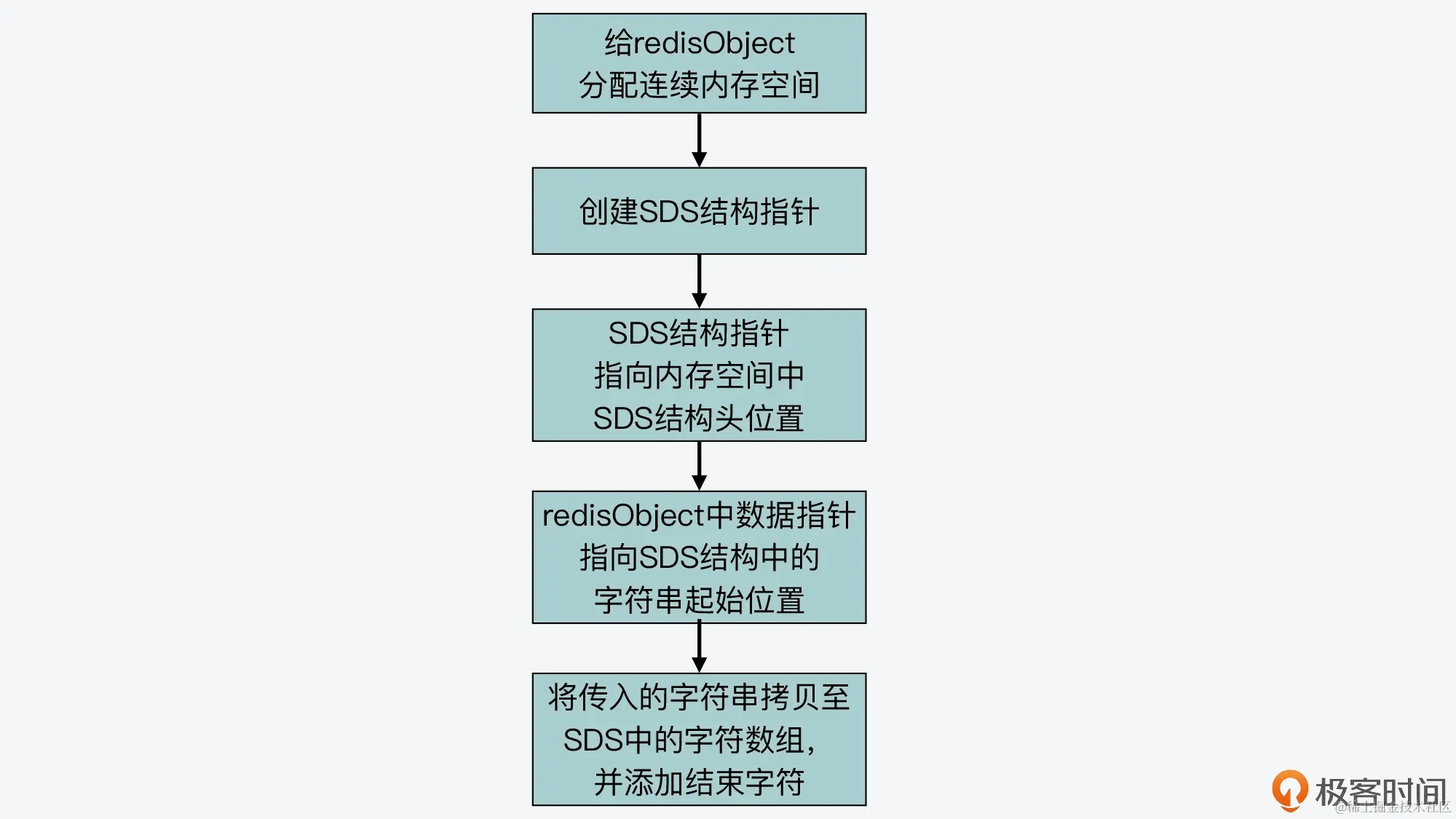

创建流程：


压缩列表和整数集合的设计

List、Hash 和 Sorted Set 这三种数据类型，都可以使用压缩列表（ziplist）来保存数据。压缩列表的函数定义和实现代码分别在 ziplist.h 和 ziplist.c 中。

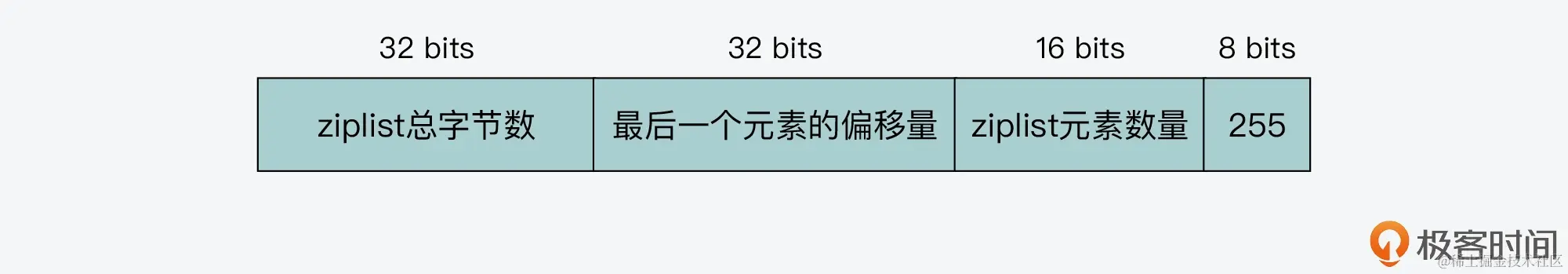

创建函数 ziplistNew。ziplistNew 函数的逻辑很简单，就是创建一块连续的内存空间，大小为 ZIPLIST_HEADER_SIZE 和 ZIPLIST_END_SIZE 的总和，然后再把该连续空间的最后一个字节赋值为 ZIP_END，表示列表结束。


当我们往 ziplist 中插入数据时，ziplist 就会根据数据是字符串还是整数，以及它们的大小进行不同的编码。这种根据数据大小进行相应编码的设计思想，正是 Redis 为了节省内存而采用的。

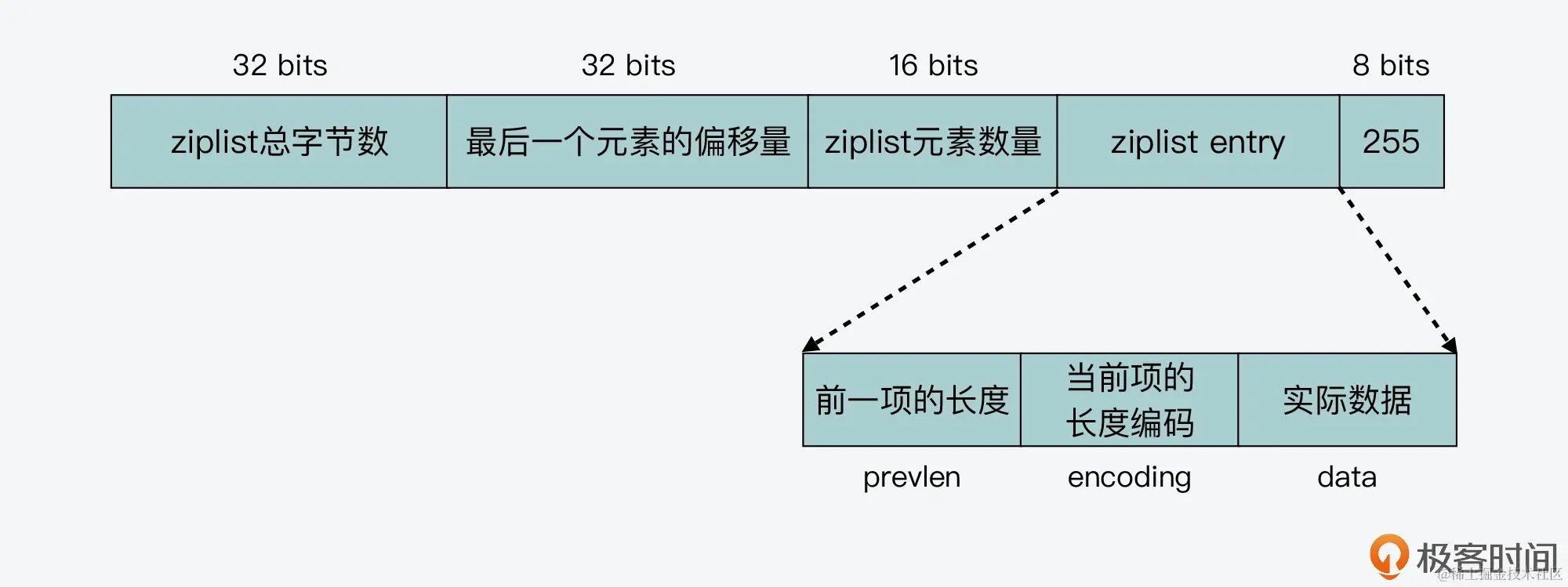

ziplist 列表项包括三部分内容，分别是前一项的长度（prevlen）、当前项长度信息的编码结果（encoding），以及当前项的实际数据（data）。下面的图展示了列表项的结构（图中除列表项之外的内容分别是 ziplist 内存空间的起始和尾部）。


zipStorePrevEntryLength函数：

//判断prevlen的长度是否小于ZIP_BIG_PREVLEN，ZIP_BIG_PREVLEN等于254
if (len < ZIP_BIG_PREVLEN) {
   //如果小于254字节，那么返回prevlen为1字节
   p[0] = len;
   return 1;
} else {
   //否则，调用zipStorePrevEntryLengthLarge进行编码
   return zipStorePrevEntryLengthLarge(p,len);
}

zipStorePrevEntryLengthLarge 函数会先将 prevlen 的第 1 字节设置为 254，然后使用内存拷贝函数 memcpy，将前一个列表项的长度值拷贝至 prevlen 的第 2 至第 5 字节。最后，zipStorePrevEntryLengthLarge 函数返回 prevlen 的大小，为 5 字节。

为了避免在内存中反复创建这些经常被访问的数据，Redis 就采用了共享对象的设计思想。这个设计思想很简单，就是把这些常用数据创建为共享对象，当上层应用需要访问它们时，直接读取就行。源码在server.c 文件中，创建共享对象的函数 createSharedObjects。

如果想要节省内存，Redis 就给我们提供了两个优秀的设计思想：一个是使用连续的内存空间，避免内存碎片开销；二个是针对不同长度的数据，采用不同大小的元数据，以避免使用统一大小的元数据，造成内存空间的浪费。

另外在数据访问方面，你也要知道，使用共享对象其实可以避免重复创建冗余的数据，从而也可以有效地节省内存空间。不过，共享对象主要适用于只读场景，如果一个字符串被反复地修改，就无法被多个请求共享访问了。

此文章为10月Day4学习笔记，内容来源于极客时间《Redis 源码剖析与实战》
