自定义View执行invalidate()方法,为什么有时候不会回调onDraw()
详细讲解
享学课堂系列课：高级UI专题：view的绘制流程& WMS专题答疑课
这道题想考察什么？
- 是否了解自定义View执行invalidate()方法的流程,为什么有时候不会回调onDraw()。
考察的知识点
- 自定义View执行invalidate()方法的流程,它回调onDraw()的过程细节概念。
考生应该如何回答

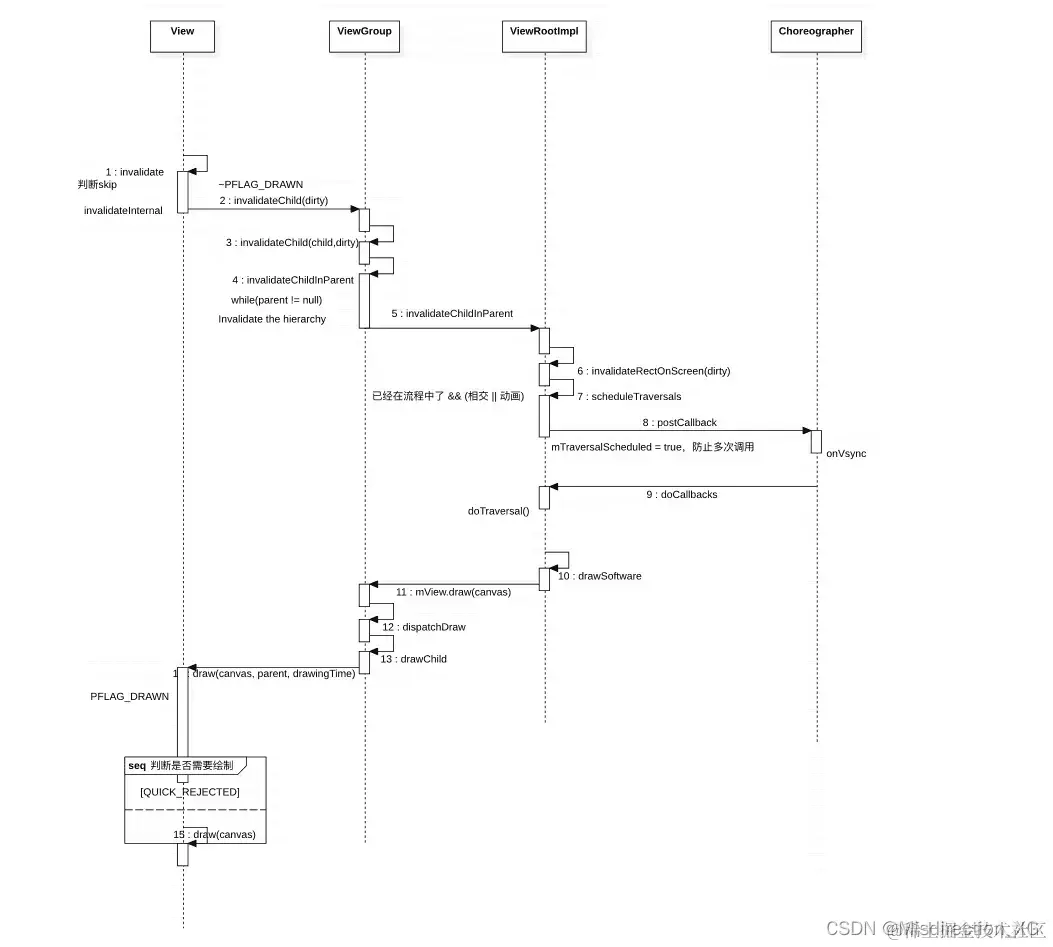

首先我们分析一下invalidate()的执行流程，源码是如何从invalidate调用到onDraw()的。由于这部分代码相对较为复杂，那么请大家参考下面的时序图。
- invalidate软件绘制流程
从上面的流程不难发现：1）view的invalidate会逐层找parent一直找到DecorView，DecorView是顶层view，它有个虚拟父view为ViewRootImpl。ViewRootImpl不是一个view或者viewGroup，它的成员mView就是DecorView，然后再由ViewRootImpl将所有的操作从ViewRootImpl自上而下开始分发，最终分发给所有的View。2）view的invalidate不会导致ViewRootImpl的invalidate被调用，而是递归调用父view的invalidateChildInParent，直到ViewRootImpl的invalidateChildInParent，然后触发peformTraversals，会导致当前view被重绘,由于mLayoutRequested为false，不会导致onMeasure和onLayout被调用，而OnDraw会被调用。
在整个调度流程里面有几个重要的地方 需要拿出来和大家一起探讨一下：
在View.java 类里面代码如下，请大家关注代码中的注解
public void invalidate() {
invalidate(true);
}
public void invalidate(boolean invalidateCache) {
//invalidateCache 使绘制缓存失效
invalidateInternal(0, 0, mRight - mLeft, mBottom - mTop, invalidateCache, true);
}
void invalidateInternal(int l, int t, int r, int b, boolean invalidateCache,
boolean fullInvalidate) {
...
//设置了跳过绘制标记
if (skipInvalidate()) {
return;
}
//PFLAG_DRAWN 表示此前该View已经绘制过 PFLAG_HAS_BOUNDS表示该View已经layout过，确定过坐标了
if ((mPrivateFlags & (PFLAG_DRAWN | PFLAG_HAS_BOUNDS)) == (PFLAG_DRAWN | PFLAG_HAS_BOUNDS)|| (invalidateCache && (mPrivateFlags &
PFLAG_DRAWING_CACHE_VALID) == PFLAG_DRAWING_CACHE_VALID) || (mPrivateFlags &
PFLAG_INVALIDATED) != PFLAG_INVALIDATED|| (fullInvalidate && isOpaque() !=
mLastIsOpaque)) {
if (fullInvalidate) {
//默认true
mLastIsOpaque = isOpaque();
//清除绘制标记
mPrivateFlags &= ~PFLAG_DRAWN;
}
//需要绘制
mPrivateFlags |= PFLAG_DIRTY;
if (invalidateCache) {
//1、加上绘制失效标记
//2、清除绘制缓存有效标记
//这两标记在硬件加速绘制分支用到
mPrivateFlags |= PFLAG_INVALIDATED;
mPrivateFlags &= ~PFLAG_DRAWING_CACHE_VALID;
}
final AttachInfo ai = mAttachInfo;
final ViewParent p = mParent;
if (p != null && ai != null && l < r && t < b) {
final Rect damage = ai.mTmpInvalRect;
//记录需要重新绘制的区域 damge，该区域为该View尺寸
damage.set(l, t, r, b);
//p 为该View的父布局
//调用父布局的invalidateChild
p.invalidateChild(this, damage);
}
...
}
}
从上面代码可以知道，当前要刷新的View确定了刷新区域后即调用了父布局ViewGroup的invalidateChild()方法。
有一个函数很重要，skipInvalidate()：如果当前view不可见而且也没有在执行动画的时候这个时候不能触发invalidate。
private boolean skipInvalidate() {
return (mViewFlags & VISIBILITY_MASK) != VISIBLE && mCurrentAnimation == null &&
(!(mParent instanceof ViewGroup) ||
!((ViewGroup) mParent).isViewTransitioning(this));
}
另外一个很重要的函数invalidateChild也需要给大家解析一下：
public final void invalidateChild(View child, final Rect dirty) {
final AttachInfo attachInfo = mAttachInfo;
if (attachInfo != null && attachInfo.mHardwareAccelerated) {
//1、如果是支持硬件加速，则走该分支
onDescendantInvalidated(child, child);
return;
}
//2、软件绘制
ViewParent parent = this;
if (attachInfo != null) {
//动画相关，忽略
...
do {
View view = null;
if (parent instanceof View) {
view = (View) parent;
}
...
parent = parent.invalidateChildInParent(location, dirty);
//动画相关
} while (parent != null);
}
}
从上面的代码注解大家不难发现，该方法分为硬件加速绘制和 软件绘制。
我们先看看硬件，如果该Window支持硬件加速，则走下边流程，ViewGroup.java中
public void onDescendantInvalidated(@NonNull View child, @NonNull View target) {
mPrivateFlags |= (target.mPrivateFlags & PFLAG_DRAW_ANIMATION);
if ((target.mPrivateFlags & ~PFLAG_DIRTY_MASK) != 0) {
//此处都会走
mPrivateFlags = (mPrivateFlags & ~PFLAG_DIRTY_MASK) | PFLAG_DIRTY;
//清除绘制缓存有效标记
mPrivateFlags &= ~PFLAG_DRAWING_CACHE_VALID;
}
if (mLayerType == LAYER_TYPE_SOFTWARE) {
//如果是开启了软件绘制，则加上绘制失效标记
mPrivateFlags |= PFLAG_INVALIDATED | PFLAG_DIRTY;
//更改target指向
target = this;
}
if (mParent != null) {
//调用父布局的onDescendantInvalidated
mParent.onDescendantInvalidated(this, target);
}
}
onDescendantInvalidated 方法的目的是不断向上寻找其父布局，并将父布局PFLAG_DRAWING_CACHE_VALID 标记清空，也就是绘制缓存清空。 而我们知道，根View的mParent指向ViewRootImpl对象，因此来看看它里面的onDescendantInvalidated()方法：
@Override
public void onDescendantInvalidated(@NonNull View child, @NonNull View descendant) {
// TODO: Re-enable after camera is fixed or consider targetSdk checking this
// checkThread();
if ((descendant.mPrivateFlags & PFLAG_DRAW_ANIMATION) != 0) {
mIsAnimating = true;
}
invalidate();
}
@UnsupportedAppUsage
void invalidate() {
//mDirty 为脏区域，也就是需要重绘的区域
//mWidth，mHeight 为root view的尺寸
mDirty.set(0, 0, mWidth, mHeight);
if (!mWillDrawSoon) {
//开启View 三大流程
scheduleTraversals();
}
}
invalidate() 对于支持硬件加速来说，会将整个root view区域内的大小都设置为mDirty区域，刷新的时候就会全面的将整个区域进行刷新。所以，当刷新失效的时候，我们往往可以设置硬件刷新来让整个区域都可以刷新，从而达到刷新的效果。
然后，再来分析软件刷新分支，如果该Window不支持硬件加速，那么走软件绘制分支：parent.invalidateChildInParent(location, dirty) 返回mParent，只要mParent不为空那么一直调用invalidateChildInParent()，实际上这也是遍历ViewTree过程，来看看关键invalidateChildInParent()
public ViewParent invalidateChildInParent(final int[] location, final Rect dirty) {
//dirty 为失效的区域，也就是需要重绘的区域
if ((mPrivateFlags & (PFLAG_DRAWN | PFLAG_DRAWING_CACHE_VALID)) != 0) {
//该View绘制过或者绘制缓存有效
if ((mGroupFlags & (FLAG_OPTIMIZE_INVALIDATE | FLAG_ANIMATION_DONE))
!= FLAG_OPTIMIZE_INVALIDATE) {
//修正重绘的区域
dirty.offset(location[CHILD_LEFT_INDEX] - mScrollX,
location[CHILD_TOP_INDEX] - mScrollY);
if ((mGroupFlags & FLAG_CLIP_CHILDREN) == 0) {
//如果允许子布局超过父布局区域展示
//则该dirty 区域需要扩大
dirty.union(0, 0, mRight - mLeft, mBottom - mTop);
}
final int left = mLeft;
final int top = mTop;
if ((mGroupFlags & FLAG_CLIP_CHILDREN) == FLAG_CLIP_CHILDREN) {
//默认会走这
//如果不允许子布局超过父布局区域展示，则取相交区域
if (!dirty.intersect(0, 0, mRight - left, mBottom - top)) {
dirty.setEmpty();
}
}
//记录偏移，用以不断修正重绘区域，使之相对计算出相对屏幕的坐标
location[CHILD_LEFT_INDEX] = left;
location[CHILD_TOP_INDEX] = top;
} else {
...
}
//标记缓存失效
mPrivateFlags &= ~PFLAG_DRAWING_CACHE_VALID;
if (mLayerType != LAYER_TYPE_NONE) {
//如果设置了缓存类型，则标记该View需要重绘
mPrivateFlags |= PFLAG_INVALIDATED;
}
//返回父布局
return mParent;
}
return null;
}
通过上面的代码发现，最终调用ViewRootImpl 的invalidateChildInParent().
public ViewParent invalidateChildInParent(int[] location, Rect dirty) {
checkThread();
if (DEBUG_DRAW) Log.v(mTag, "Invalidate child: " + dirty);
if (dirty == null) {
//脏区域为空，则默认刷新整个窗口
invalidate();
return null;
} else if (dirty.isEmpty() && !mIsAnimating) {
return null;
}
...
invalidateRectOnScreen(dirty);
return null;
}
private void invalidateRectOnScreen(Rect dirty) {
final Rect localDirty = mDirty;
//合并脏区域，取并集
localDirty.union(dirty.left, dirty.top, dirty.right, dirty.bottom);
...
if (!mWillDrawSoon && (intersected || mIsAnimating)) {
//开启View的三大绘制流程
scheduleTraversals();
}
}
invalidate() 对于软件绘制来说，目的就是通过计算找到需要重绘的区域，确定了需要重绘的区域后，然后再调用scheduleTraversals对这个区域触发它的绘制。关于scheduleTraversals的解释，大家可以去看7.1，在7.1详细的解释了它的整个流程。
小结
以上，从硬件加速绘制与软件绘制全面分析了invalidate触发onDraw的整个流程。如果window不支持硬件加速绘制，那么view的invalidate将不会导致ViewRootImpl的invalidate被调用和执行，而是通过软件绘制的方式递归调用父view的invalidateChildInParent，直到ViewRootImpl的invalidateChildInParent，然后触发peformTraversals，会导致当前view被重绘，由于mLayoutRequested为false，不会导致onMeasure和onLayout被调用，而OnDraw会被调用(只绘制需要重绘的视图)。
大家在看代码的时候请注意：1）同一个draw时序内连续调用同一View的invalidate时，会被Flag阻挡，不再向下走。2）同一个draw时序内不同View调用invalidate时只会调动一个，不会重复执行。3) 在执行scheduleTraversals方法的时候最终会执行到peformTraversals，由于mLayoutRequested为false，不会导致onMeasure和onLayout被调用，而OnDraw会被调用。4）在ViewGroup中ondraw总是不执行,或者说不被调用，原因是 如果ViewGroup的background是空的，那么onDraw就一定不会执行，但是他的dispatchDraw会执行，所以可以重写dispatchDraw方法;5）自定义一个view时，重写onDraw。调用view.invalidate(),会触发onDraw和computeScroll(),前提是该view被附加在当前窗口，也就是说view必须是当前Window上面的。
