Tomcat多实例部署和动静分离

21 阅读3分钟

多实例部署

多实例:多实例就是在一台服务器上同时开启多个不同的服务端口,同时运行多个服务进程,这些服务进程通过不同的socket监听不同的服务端口来提供服务。

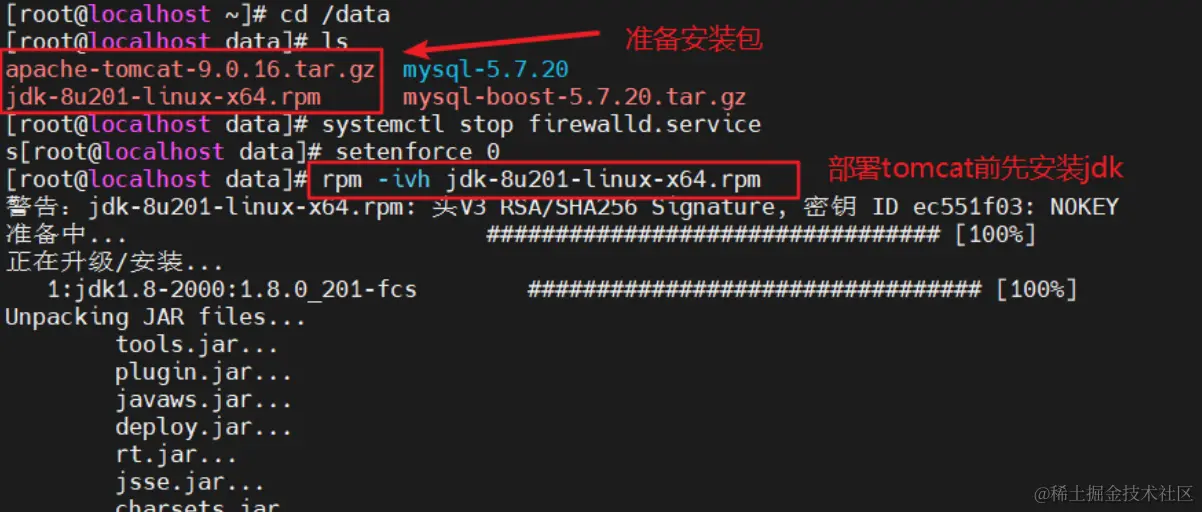

  1. 前期准备:
1.关闭防火墙:
  systemctl stop firewalld.service
  setenforce 0

2.准备安装包

3.安装jdk:
  rpm -ivh jdk-8u201-linux-x64.rpm

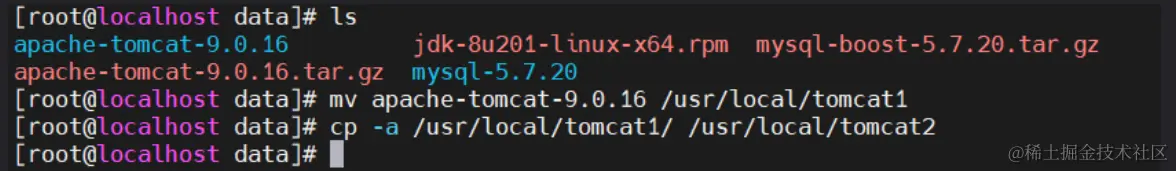

4.部署两个tomcat:
  mv apache-tomcat-9.0.16 /usr/local/tomcat1
  cp -a /usr/local/tomcat1/ /usr/local/tomcat2


00f1af1661d74988a6c6a48bf2d6ce3a.png 2. 配置tomcat环境变量:

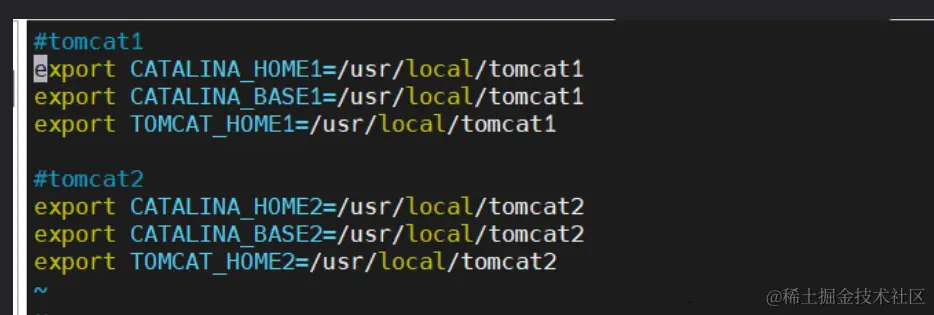

vim /etc/profile.d/tomcat.sh
#tomcat1
export CATALINA_HOME1=/usr/local/tomcat1
export CATALINA_BASE1=/usr/local/tomcat1
export TOMCAT_HOME1=/usr/local/tomcat1

#tomcat2
export CATALINA_HOME2=/usr/local/tomcat2
export CATALINA_BASE2=/usr/local/tomcat2
export TOMCAT_HOME2=/usr/local/tomcat2


source /etc/profile.d/tomcat.sh  ##刷新配置


  1. 更改端口号: 修改 tomcat2 中的 server.xml 文件,各 tomcat 实例配置不能有重复的端口号
22行,修改Server prot,默认为8005 -> 修改为8006

69行,修改Connector port,HTTP/1.1  默认为8080 -> 修改为8081

116行,修改Connector port AJP/1.3,默认为8009 -> 修改为8010
  1. 更改启动、关闭脚本的环境变量:
tomcat1:

vim /usr/local/tomcat1/bin/startup.sh
  export CATALINA_BASE=$CATALINA_BASE1
  export CATALINA_HOME=$CATALINA_HOME1
  export TOMCAT_HOME=$TOMCAT_HOME1

vim /usr/local/tomcat1/bin/shutdown.sh
  export CATALINA_BASE=$CATALINA_BASE1
  export CATALINA_HOME=$CATALINA_HOME1
  export TOMCAT_HOME=$TOMCAT_HOME1

tomcat2:

vim /usr/local/tomcat2/bin/startup.sh
  export CATALINA_BASE=$CATALINA_BASE2
  export CATALINA_HOME=$CATALINA_HOME2
  export TOMCAT_HOME=$TOMCAT_HOME2

vim /usr/local/tomcat2/bin/shutdown.sh
  export CATALINA_BASE=$CATALINA_BASE2
  export CATALINA_HOME=$CATALINA_HOME2
  export TOMCAT_HOME=$TOMCAT_HOME2
  1. 启动tomcat:

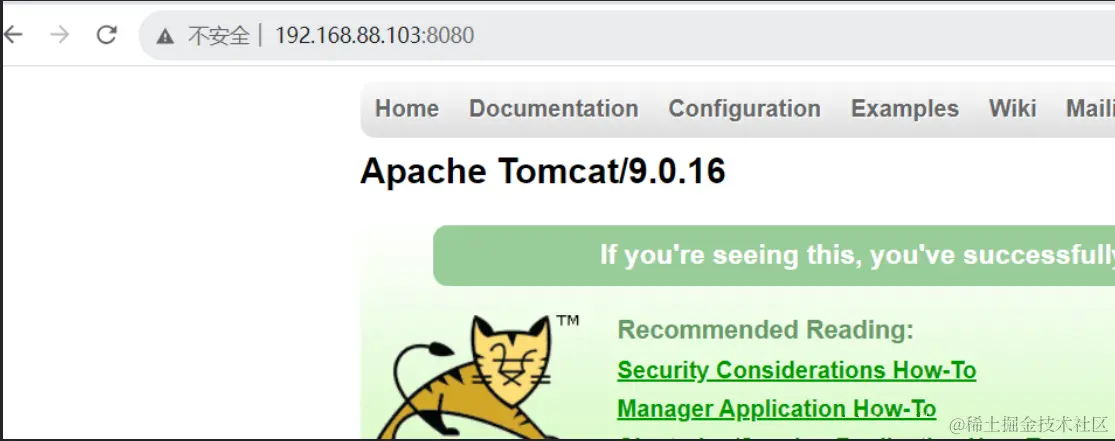

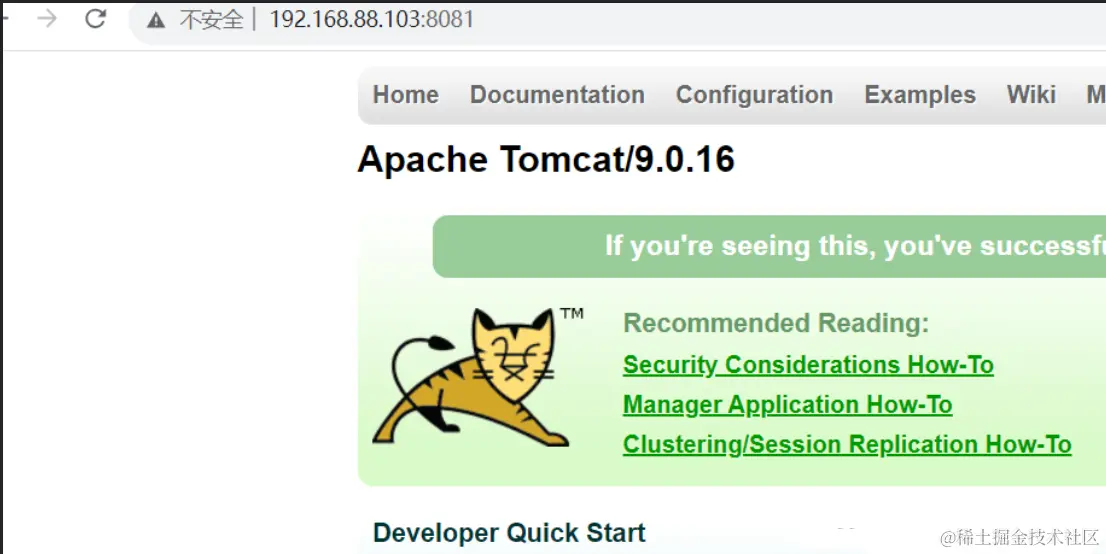

  2. 测试:



动静分离

实验背景:

Nginx实现负载均衡是通过反向代理实现Nginx服务器作为前端,Tomcat服务器作为后端,web页面请求由Nginx服务来进行转发。 但不是把所有的web请求转发,而是将静态页面请求Ncinx服务器自己来处理,动态页面请求,转发给后端的Tomcat服务器来处理。
Tomcat是属于轻量级的应用服务器,可接受访问量可能会不足,所以我们需要多台Tomcat服务器。并且Tomcat并发量处理能力弱(约Nginx的六分之一),所以需要Nginx方向代理时,进行合理的调用分配。

地址分配:

  1. 代理服务器(Nginx):
    192.168.88.100
    作为前端,处理静态请求,响应静态页面
    将动态请求转发到后端,由后端Toncat处理
    动态请求的负载均衡

  2. Tomcat服务器:
    192.168.88.103:8080 192.168.88.103:8081 192.168.88.104:8080
    作为后端,处理动态请求

配置tomcat:

  tomcat 8080                    #添加jsp界面
vim  /usr/local/tomcat1/webapps/www/index.jsp
  <%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
  <html>
  <head>
  <title>JSP test1 page</title>
  </head>
  <body>
  <% out.println("动态页面 1,192.168.88.103:8080");%>
  </body>
  </html>                    #配置主机访问路径

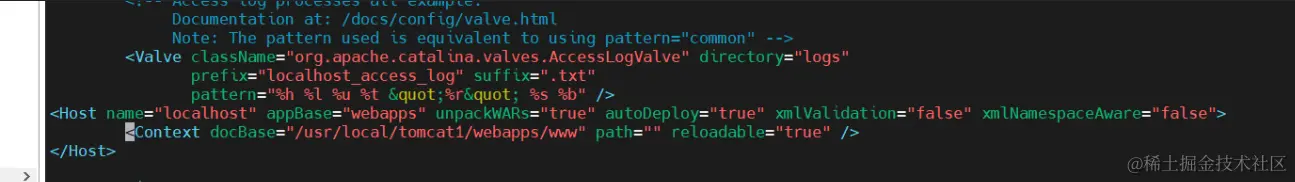

vim /usr/local/tomcat1/conf/server.xml
  <Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true"
  xmlValidation="false" xmlNamespaceAware="false">
        <Context docBase="/usr/local/tomcat1/webapps/www" path="" reloadable="true" />
  </Host>


  tomcat  8081
vim  /usr/local/tomcat2/webapps/www/index.jsp
  <%@ page language="java" import="java.util.*" pageEncoding="UTF-8"%>
  <html>
  <head>
  <title>JSP test2 page</title>
  </head>
  <body>
  <% out.println("动态页面 2,192.168.88.103:8081");%>
  </body>
  </html>

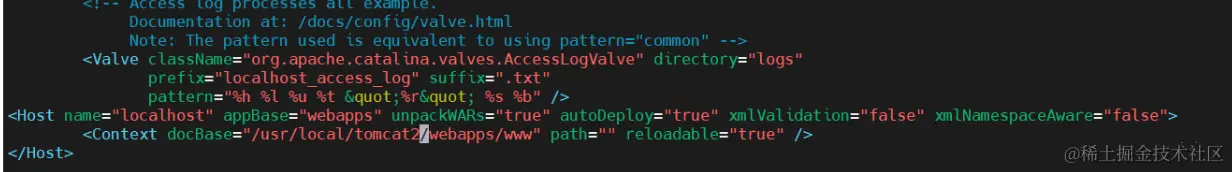

vim /usr/local/tomcat2/conf/server.xml
  <Host name="localhost" appBase="webapps" unpackWARs="true" autoDeploy="true"
  xmlValidation="false" xmlNamespaceAware="false">
        <Context docBase="/usr/local/tomcat2/webapps/www" path="" reloadable="true" />
  </Host>

tomcat 192.168.88.104:8080   同上

#配置完成后重启服务
shutdown.sh    startup.sh

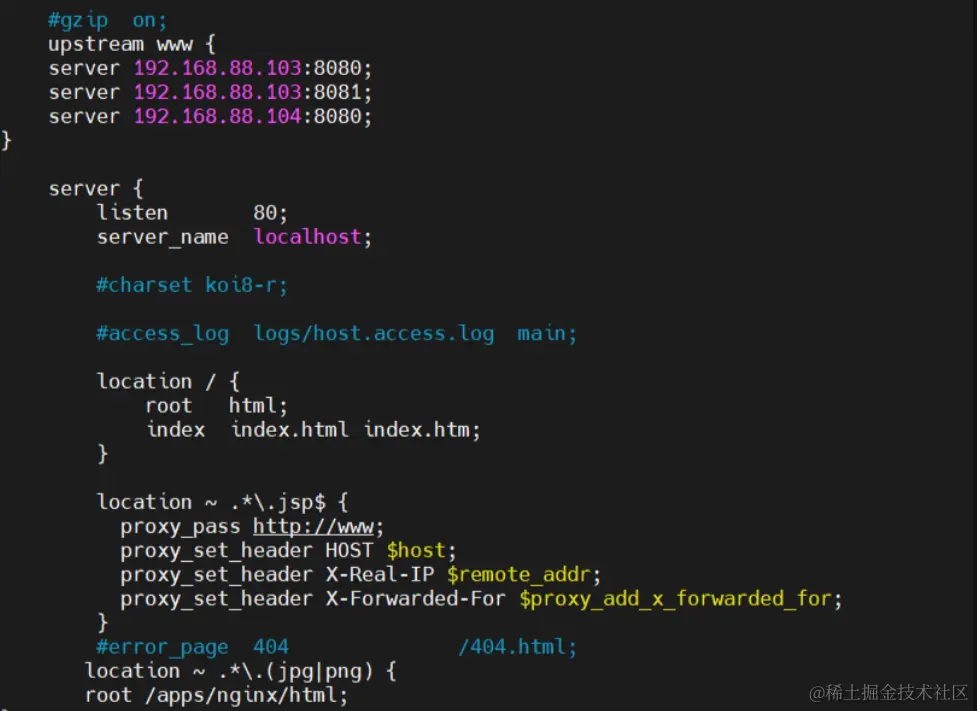

配置nginx动静分离:

在http块中配置服务器组:

upstream www {
    server 192.168.88.103:8080;
    server 192.168.88.103:8081;
    server 192.168.88.104:8080;
}

配置动态静态请求的location:

##访问以jsp结尾的url时代理到动态服务器组

 location ~ .*\.jsp$ {
          proxy_pass http://www;
          proxy_set_header HOST $host;
          proxy_set_header X-Real-IP $remote_addr;
          proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for;
             #ip透穿
        }


##访问静态图片就用nginx本机处理:

    location ~ .*\.(jpg|png) {
       root /apps/nginx/html;
}


nginx -s reload  ##刷新配置文件
